Comment piloter un moteur avec les variateurs ABB ACS550 et comment choisir les bons réglages du variateur ABB ?

Le variateur ABB ACS550 offre deux approches principales de la commande moteur : la commande scalaire U/f et la commande vectorielle. En pratique, cela signifie que ce variateur de fréquence ABB ACS550 peut être adapté aussi bien à des applications simples, comme les pompes et les ventilateurs, qu’à des systèmes plus exigeants dans lesquels la précision de régulation, le couple élevé à basse fréquence et la stabilité du fonctionnement de l’entraînement sont essentiels. Le bon choix du mode a une influence directe sur le démarrage, la dynamique, la consommation d’énergie, la durée de vie du moteur et le risque d’arrêts de production.

Pour les services de maintenance, les automaticiens et les équipes techniques, il ne s’agit pas uniquement d’un sujet de paramétrage. C’est aussi une question de fiabilité du processus. Une méthode de commande du variateur mal choisie peut provoquer un fonctionnement instable de la machine, une baisse du couple, des problèmes de démarrage, des surcharges et, à long terme, des demandes de service inutiles. À l’inverse, un entraînement ABB correctement configuré permet de mieux exploiter les capacités de l’appareil et de limiter le risque de pannes coûteuses.

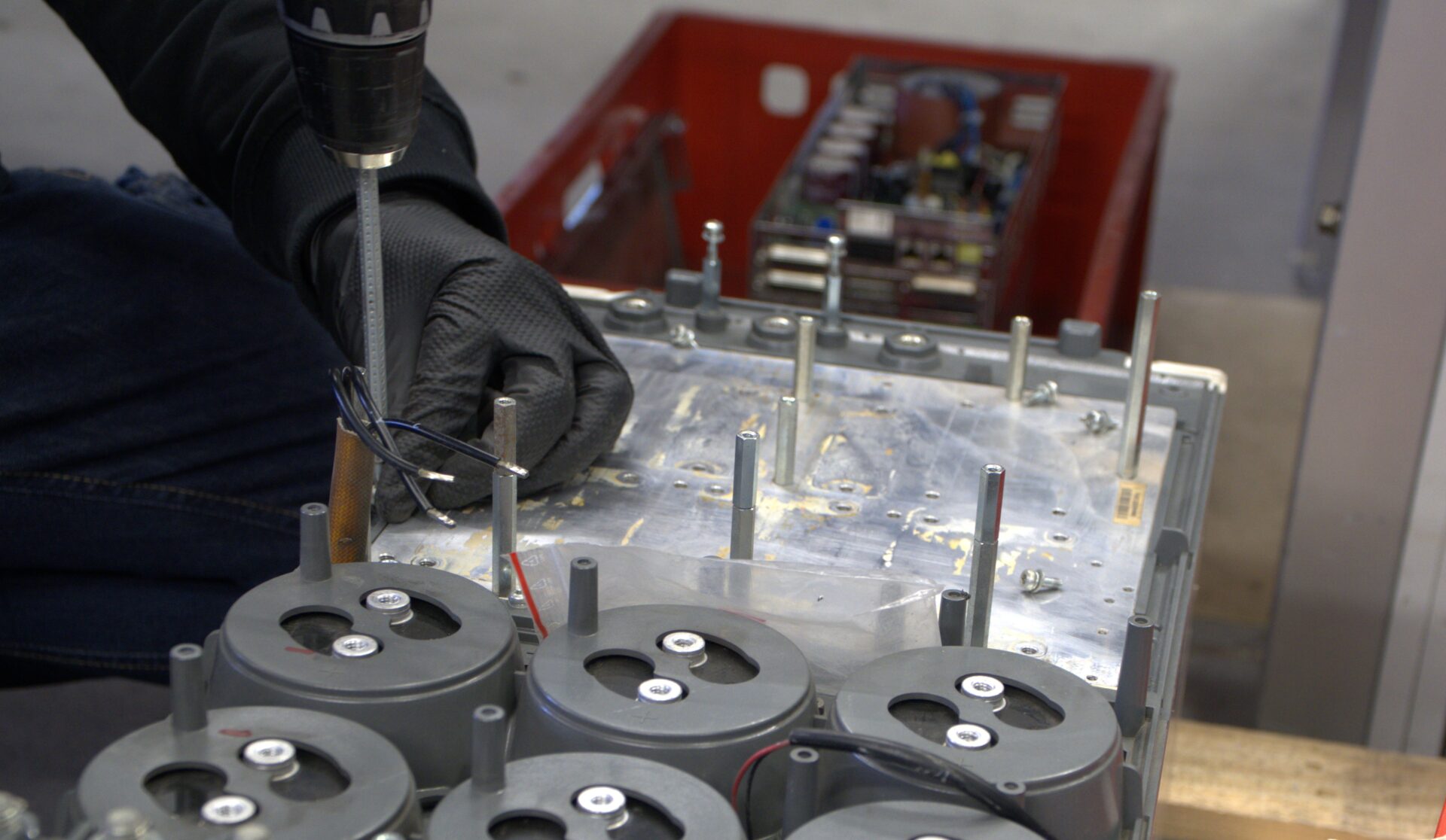

Votre ABB ACS550 fonctionne de manière instable, perd du couple ou pose des problèmes au démarrage ? Confiez-nous le diagnostic, la réparation ou la régénération du variateur, et nous vérifierons si l’origine du problème se trouve dans la configuration, l’électronique de commande ou l’étage de puissance.

Appelez : +48 717 500 983

Quelles méthodes de commande offre le variateur de fréquence ABB ACS550 ?

ABB ACS550 est un variateur destiné à un large éventail d’applications industrielles. Selon l’application, l’utilisateur peut utiliser la commande scalaire classique ou une commande vectorielle plus avancée. Chacun de ces modes présente des avantages, des limites et des domaines d’application typiques différents.

Qu’est-ce que la commande scalaire U/f dans le variateur ABB ACS550 ?

La commande scalaire repose sur le maintien d’un rapport approprié entre la tension et la fréquence, c’est-à-dire d’un rapport U/f constant. Cela permet de conserver le niveau correct de flux magnétique dans le moteur, tandis que le système fonctionne de manière simple, stable et prévisible dans de nombreuses applications industrielles standard.

En pratique, ce mode est souvent choisi lorsque l’on n’a pas besoin d’une dynamique très élevée ni d’un contrôle précis du couple. Il convient particulièrement aux applications où la priorité est un fonctionnement fiable avec une charge relativement simple.

Caractéristique linéaire – quand est-elle la plus adaptée ?

La caractéristique linéaire en commande scalaire est un bon choix pour les applications à couple constant. Il s’agit de systèmes dans lesquels la charge ne varie pas brusquement avec la vitesse. Dans de telles conditions, le variateur ABB ACS550 peut assurer un fonctionnement correct et stable sans qu’il soit nécessaire de passer à des modes de commande plus avancés.

Cette solution peut être avantageuse, entre autres, dans des entraînements plus simples de transport, d’alimentation ou auxiliaires, où l’on attend avant tout une prévisibilité du fonctionnement et une configuration plus simple.

Caractéristique quadratique – pourquoi est-elle populaire dans les pompes et les ventilateurs ?

La caractéristique quadratique a été conçue pour les applications dans lesquelles le couple de charge augmente avec le carré de la vitesse. Cela concerne principalement les systèmes tels que les pompes et ventilateurs. C’est précisément dans ce type d’applications que le variateur de fréquence ABB ACS550 est très souvent utilisé.

Le choix de ce mode est important non seulement pour le fonctionnement du moteur lui-même, mais aussi pour l’efficacité du processus. En pratique, il permet de limiter les surcharges, d’améliorer la qualité de fonctionnement du système et de mieux adapter la caractéristique de l’entraînement à la charge réelle.

Pourquoi utiliser la compensation IR ?

L’un des éléments importants du fonctionnement en mode scalaire est la compensation IR, c’est-à-dire l’augmentation de la tension à basses fréquences. Cette fonction aide à augmenter le couple de démarrage et à réduire le risque d’une situation dans laquelle le moteur ne peut pas démarrer progressivement sous charge.

En pratique, la compensation IR est particulièrement importante lorsque l’utilisateur observe un démarrage lent, un manque de force d’entraînement à basse vitesse ou ce que l’on appelle le calage du moteur. Dans de tels cas, le problème ne signifie pas toujours que le variateur ABB est endommagé. La cause est souvent une configuration de commande non optimale.

Il convient également de souligner que la commande scalaire reste une très bonne solution dans les systèmes multimoteurs, où un seul variateur alimente plusieurs unités simultanément. C’est un avantage important du point de vue de la pratique industrielle.

En quoi consiste la commande vectorielle dans l’ABB ACS550 ?

La commande vectorielle est une méthode plus avancée de commande du variateur, qui permet de contrôler le fonctionnement du moteur avec beaucoup plus de précision que la commande U/f classique. Dans ce mode, le variateur analyse les relations entre la tension, le courant, la fréquence et le flux, ce qui lui permet de réguler plus précisément le couple et la vitesse.

Pour l’utilisateur, cela signifie une dynamique plus élevée, une meilleure réponse aux variations de charge et un fonctionnement plus sûr à basses fréquences. C’est pourquoi la commande vectorielle est particulièrement importante lorsque l’entraînement fonctionne dans des conditions variables, nécessite un meilleur couple de démarrage ou doit rester stable à proximité de très basses vitesses.

Commande vectorielle sans capteur – quand offre-t-elle le plus grand avantage ?

ABB ACS550 prend en charge en standard la commande vectorielle sans capteur. Cela signifie que le variateur n’a pas besoin d’un capteur de position supplémentaire pour estimer l’état de fonctionnement du moteur et commander correctement le couple ainsi que le flux magnétique.

Cette solution est très avantageuse lorsque l’utilisateur souhaite obtenir une meilleure dynamique qu’en mode scalaire, sans pour autant prévoir l’ajout d’un encodeur au système. Dans de nombreuses applications industrielles, ce mode permet d’obtenir un couple élevé dès une très basse fréquence et d’améliorer la stabilité de fonctionnement de l’ensemble de l’entraînement.

Du point de vue du service, il s’agit également d’une information diagnostique importante. Si l’entraînement ACS550 fonctionne de manière instable malgré une électronique de puissance correcte, la cause peut être une identification incorrecte du moteur, un mauvais paramétrage ou un mode de commande mal choisi, et non une panne du variateur ABB lui-même.

Commande en boucle fermée – quand un encodeur est-il nécessaire ?

Dans les applications plus exigeantes, il est également possible d’utiliser une commande en boucle fermée avec retour d’information. Dans cette variante, un encodeur et une interface appropriée sont nécessaires. Cette solution est utilisée lorsque l’application exige une précision de régulation encore plus élevée, un meilleur contrôle de la vitesse ou une réaction plus prévisible de l’entraînement sous charge variable.

Toutes les machines n’ont pas besoin d’une telle configuration, mais là où la précision du processus, la stabilité et la répétabilité sont essentielles, la boucle fermée peut être justifiée sur le plan technique et économique. Cela concerne en particulier les systèmes dans lesquels des erreurs de vitesse ou un manque de couple se traduisent par la qualité du produit, la sécurité ou le risque d’arrêt de production.

Appelez : +48 717 500 983

Qu’est-ce que l’ID Run et pourquoi influence-t-il la qualité de la commande ?

Pour que la commande vectorielle fonctionne correctement, le variateur doit identifier correctement les paramètres du moteur. À cette fin, une procédure d’identification appelée ID Run est utilisée. C’est elle qui permet à l’entraînement de mieux adapter le modèle mathématique au moteur réel.

Si l’identification n’est pas effectuée correctement ou si les données du moteur sont saisies de manière erronée, des problèmes de dynamique, de couple insuffisant, de fonctionnement instable ou de réaction incorrecte de l’entraînement à la charge peuvent apparaître. D’un point de vue pratique, cela signifie qu’une partie des problèmes signalés comme une panne du variateur ABB ACS550 résulte en réalité de la mise en service, de la configuration ou d’erreurs de paramètres.

Si vous avez dans votre usine un variateur ABB qui fonctionne de manière instable après un remplacement de moteur, un changement de configuration de machine ou une modification de l’application, il vaut la peine de commencer par un diagnostic professionnel des réglages et des tests de fonctionnement sous charge avant de décider de remplacer l’appareil.

Comment choisir le mode de commande du variateur ABB ACS550 et quand un service est-il nécessaire ?

Quels symptômes indiquent un mauvais choix de la méthode de commande du variateur ?

Une commande du variateur mal choisie peut provoquer des symptômes qui, à première vue, ressemblent à une défaillance de l’entraînement ou du moteur. En pratique, il s’agit le plus souvent de :

• couple trop faible à basse fréquence,
• problème de démarrage sous charge,
• vitesse instable,
• à-coups de l’entraînement,
• dynamique inférieure aux attentes de l’utilisateur,
• surcharges pendant les états transitoires,
• fonctionnement inefficace de la pompe ou du ventilateur après une modification des paramètres.

Dans de nombreux cas, l’origine du problème n’est pas un étage de puissance endommagé, mais une inadéquation du mode de fonctionnement au caractère de l’application. C’est pourquoi un diagnostic fiable doit inclure à la fois l’électronique, la configuration de l’entraînement et les conditions du processus.

Quand le problème provient-il des paramètres et quand d’une panne de l’entraînement ABB ?

Dans un environnement industriel, il est facile de confondre un problème de configuration avec une panne typique de l’appareil. Si, après un changement de moteur, de câbles, de charge ou de paramètres d’application, le variateur ABB commence à fonctionner moins bien, la première étape doit être l’analyse des réglages de commande, des données nominales du moteur, du déroulement du démarrage et du comportement de l’entraînement sous charge.

Une panne réelle peut notamment être indiquée par :

• un fonctionnement instable indépendamment des paramètres,
• des arrêts répétés,
• des erreurs liées à l’étage de puissance,
• des problèmes d’alimentation du circuit de commande,
• des dommages de l’électronique de commande,
• l’absence de réaction à des signaux de commande corrects,
• un comportement inhabituel après l’échauffement de l’appareil.

Dans de telles situations, il vaut la peine de réaliser un diagnostic, une réparation ou une régénération professionnels de l’appareil. Dans le cas de séries retirées du marché, une réparation rapide ou une modernisation est souvent plus rentable qu’un remplacement précipité de tout le système d’entraînement.

Pourquoi le diagnostic du variateur ABB ACS550 est-il important pour les coûts et la continuité de production ?

Un diagnostic correctement réalisé permet de distinguer trois situations différentes : une erreur de configuration, une limitation naturelle du mode de commande choisi et une panne réelle de l’appareil. C’est très important, car chacune de ces situations exige une action différente.

En pratique, cela signifie qu’un service fiable doit vérifier non seulement le variateur de fréquence ABB ACS550, mais également :

• les données nominales du moteur,
• le choix de la méthode de commande,
• le comportement de l’entraînement pendant le démarrage et le fonctionnement sous charge,
• les signaux de commande et les retours d’information,
• l’état de l’étage de puissance et de l’électronique de commande,
• l’influence de l’application sur les conditions réelles de fonctionnement du variateur.

Pour la maintenance, l’effet le plus important est simple : un arrêt plus court, une décision de service plus pertinente et un risque réduit de réapparition de la même panne. Si un ancien entraînement ABB fonctionne dans l’usine, il vaut la peine de considérer le diagnostic non pas comme un coût, mais comme un élément de protection de la continuité de production.

Si vous avez besoin d’assistance pour des appareils tels que le variateur ABB ACS550, une réparation classique n’est pas la seule solution utile. Dans de nombreux cas, les éléments suivants sont tout aussi importants : service, régénération, modernisation, tests, mise en service, paramétrage, rachat d’anciens appareils et choix d’un remplacement pour une application dont les exigences ont évolué.

Pour les entraînements fonctionnant dans des processus critiques, l’approche fondée sur la pratique fonctionne le mieux : d’abord le diagnostic, puis la décision de savoir si l’appareil nécessite une correction des réglages, une réparation, une régénération ou une modernisation complète du système.

Signalez au service RGB votre besoin de réparation du variateur ABB ACS550 à l’aide du formulaire -> signaler une réparation

Appelez : +48 717 500 983

Bibliographie :

• ABB, “ABB general purpose drives ACS550, 0.75 to 355 kW/1 to 500 hp”, 3AFE64792857, 09.2018. [Online]. https://library.e.abb.com/public/16d57f31532c4ac99156f65b6b6e91b8/ACS550_catalog_EN_3AFE64792857_RevS_lowres.pdf?x-sign=ZzrEPTD8UwU2jEUBzAkZCRmatlFboEAoq6gJUGOS67g1sneZ95F5vcMbOchQAGx3 [consulté le : 15.04.2026]
• ABB, “ACS550-01/U1 Drives”, User’s Manual, 3AFE64804588, 07.2014. [Online]. https://library.e.abb.com/public/313b6ebaf237059fc1257d0a0048fd68/EN_ACS550_01_UM_H_A4.pdf [consulté le : 15.04.2026]
• Zieliński, Wojciech G., Michałowska, Joanna, “Influence du type d’excitation sur le choix de la structure de commande vectorielle”, Zeszyty Problemowe – Maszyny Elektryczne n° 75/2006, Université de technologie de Lublin, 2006, Lublin
• Guziński, Jarosław, Morawiec, Marcin, “Commande scalaire d’un moteur asynchrone”, version 7, Département d’automatique des entraînements électriques WEiA, Université de technologie de Gdańsk, 2013, Gdańsk
