Comment lire les codes d’erreur dans un variateur ABB ACS800 et diagnostiquer rapidement une panne du variateur ?

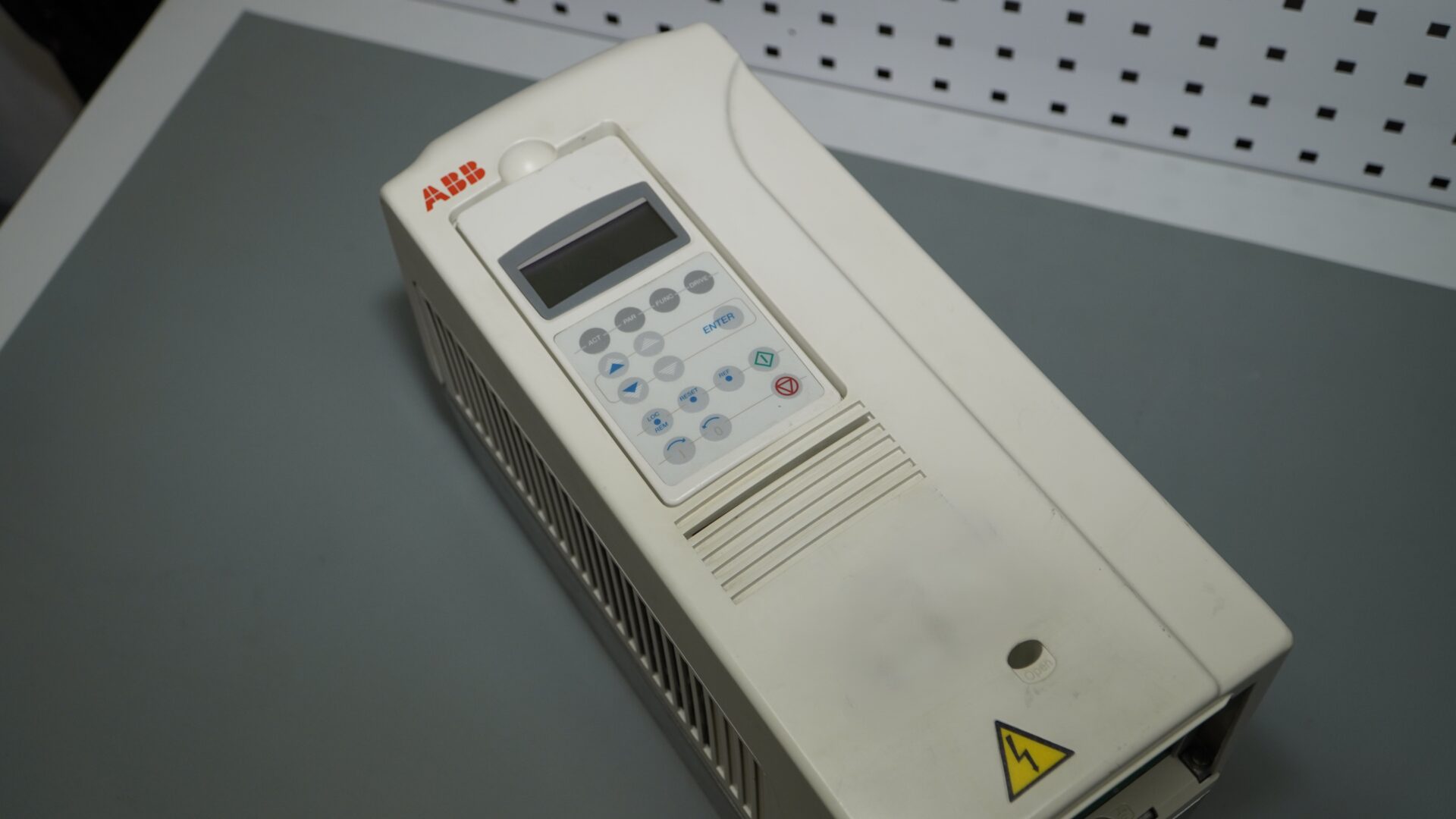

Dans le variateur ABB ACS800, les codes d’erreur ABB ACS800 de base peuvent être lus sans ordinateur portable
et sans appareil de diagnostic supplémentaire, car les informations de service les plus importantes
sont disponibles directement depuis le panneau CDP 312R. C’est précisément sur le panneau que l’on voit si l’appareil signale un fault ABB ACS800 actif, un avertissement de type warning ou seulement un événement historique enregistré. Cette lecture permet de commencer rapidement le diagnostic ABB ACS800, de limiter le temps d’arrêt et de prendre une décision plus précise sur la nécessité de corriger les conditions de fonctionnement, d’effectuer un service ABB ACS800 ou une réparation complète du variateur ABB.

En pratique, un diagnostic rapide ne consiste pas uniquement à lire un seul message. Le plus important est de distinguer si l’on a affaire à la cause actuelle de l’arrêt du variateur ou à une entrée enregistrée dans l’historique des défauts. Ce n’est qu’ensuite que le message peut être associé aux paramètres réels de fonctionnement, tels que le courant, la fréquence, la tension du circuit DC, le couple, la puissance, la vitesse ou la température du variateur.

Votre ABB ACS800 arrête la production, revient en défaut après réinitialisation ou affiche des messages ambigus ? Confiez-nous le diagnostic professionnel, le service ou la réparation du variateur ABB afin d’identifier rapidement la cause de la panne et de réduire le coût de l’arrêt.

Appelez : +48 717 500 983

Comment commencer le diagnostic ABB ACS800 sans ordinateur portable ni testeur externe ?

Que signifient warning, fault et la LED rouge dans un ABB ACS800 ?

Le premier signe d’un fonctionnement incorrect du variateur ABB ACS800 est un message warning ou fault visible
sur le panneau de commande. Sur certaines versions de l’appareil, une signalisation supplémentaire apparaît également
sous la forme d’une LED rouge sur la plateforme de montage du panneau. C’est une information importante pour les équipes de maintenance, car dès cette étape, il est possible de déterminer si le variateur signale un problème en cours
ou s’il enregistre seulement un événement survenu auparavant.

Warning désigne un état d’avertissement qui peut précéder une panne plus grave. Fault indique une erreur provoquant l’arrêt du variateur ou la limitation de son fonctionnement. En pratique, cette distinction est très importante, car elle permet de différencier un signal annonçant un problème d’un événement qui influence déjà directement
le fonctionnement de la machine, de la ligne technologique ou de l’ensemble du processus de production.

Par où commencer la lecture des codes d’erreur sur le panneau CDP 312R ?

La lecture des erreurs ABB ACS800 doit commencer par trois étapes simples :

• Vérifier le message actuel visible sur le panneau CDP 312R.
• Déterminer si l’erreur est active, ou si elle est uniquement enregistrée dans la mémoire de l’historique.
• Comparer le message aux paramètres réels de fonctionnement du variateur et de l’installation.

Cette méthode est beaucoup plus efficace qu’une simple réinitialisation. Dans un environnement industriel, effacer rapidement une erreur sans en déterminer la cause accélère souvent seulement sa réapparition. Cela augmente à son tour le risque d’un nouvel arrêt, d’une dégradation de l’état des circuits de puissance ou d’un endommagement du moteur associé.

Pourquoi faut-il distinguer une panne active de l’historique des erreurs ?

Une erreur active indique la cause actuelle de l’arrêt du variateur. Un tel message peut être réinitialisé
depuis le panneau à l’aide du bouton RESET, mais le simple effacement de l’alarme ne supprime pas la cause technique. Si la source du problème persiste, le variateur ABB ACS800 repassera
en état de défaut.

Du point de vue du diagnostic pratique, l’ historique des erreurs est encore plus précieux. C’est lui qui montre la séquence des événements et permet de comprendre ce qui s’est passé avec le variateur avant l’arrêt.
Dans de nombreux cas, la panne finale n’est que la conséquence d’une surcharge antérieure, d’une alimentation instable, de problèmes de refroidissement ou de perturbations de communication.

Que montre Fault History et pourquoi est-ce plus important qu’une simple réinitialisation ?

Le menu Fault History enregistre les dernières pannes et les derniers avertissements avec leur ordre d’apparition ainsi que le compteur de temps de fonctionnement de l’appareil. L’historique contient des entrées de type LAST FAULT et LAST WARNING. Cela permet de vérifier non seulement ce qui a arrêté le variateur, mais aussi si un signal d’avertissement annonçant la panne est apparu auparavant.

C’est particulièrement important pour les défauts :

• récurrents,
• périodiques,
• dépendants de la charge,
• apparaissant uniquement pendant un cycle de travail précis de la machine.

C’est pourquoi un diagnostic ABB ACS800 professionnel ne s’arrête pas à la lecture d’un seul message. Le technicien de service ou l’automaticien doit évaluer tout le contexte des événements, puis seulement décider
s’il faut modifier les paramètres, contrôler l’alimentation, inspecter le refroidissement, mesurer le moteur
ou effectuer un service ABB ACS800.

Votre ABB ACS800 arrête la machine et revient en fault après réinitialisation ? Cela signifie généralement que le problème
ne se trouve pas dans le message lui-même, mais dans la cause technique réelle. Dans une telle situation, il est recommandé d’effectuer un diagnostic complet du variateur afin d’éviter d’autres arrêts et des décisions coûteuses prises
sous la pression du temps.

Quels paramètres de fonctionnement faut-il lire en parallèle avec le message d’erreur ?

Depuis le panneau, il est possible d’observer simultanément les valeurs réelles de fonctionnement du variateur. En pratique,
ce sont des données qui permettent très souvent de réduire la zone de recherche de la panne sans démonter l’appareil.
Il faut notamment prêter attention à :

• la fréquence de sortie,
• le courant,
• la puissance,
• le couple,
• la vitesse,
• la tension du circuit DC,
• la température du variateur.

L’association du message fault ABB ACS800 aux paramètres de fonctionnement actuels constitue la base d’une interprétation correcte. Le code d’erreur indique où chercher le problème, mais seules les données de process montrent
si sa source est une surcharge, une perte de phase, une surchauffe, des perturbations, une erreur de configuration ou un véritable endommagement du module.

Que signifient les erreurs ABB ACS800 les plus fréquentes et quand le service est-il nécessaire ?

OVERCURRENT, DC OVERVOLT, DC UNDERVOLT – comment réduire la cause possible ?

Le message OVERCURRENT oriente généralement l’attention vers une surcharge, un court-circuit, un problème côté moteur
ou une anomalie dans le câblage. En pratique, il faut vérifier s’il y a eu un changement brusque de charge, un endommagement des câbles moteur, un court-circuit entre phases ou une dégradation de l’état d’isolement. Dans un environnement de production, cette erreur peut aussi résulter de problèmes mécaniques de la machine,
qui provoquent une consommation excessive de courant par le variateur.

DC OVERVOLT signifie une tension trop élevée dans le circuit intermédiaire DC. Une telle entrée exige de vérifier le temps de freinage, le fonctionnement du transistor de freinage, l’état de la résistance de freinage ainsi que la qualité de l’alimentation.
Si l’énergie renvoyée pendant le freinage n’est pas correctement dissipée, le variateur peut passer
en état de défaut même lorsque le module de puissance lui-même est électriquement fonctionnel.

DC UNDERVOLT peut indiquer une perte de phase d’alimentation, un fusible grillé, un problème dans le redresseur ou une instabilité du réseau. Pour la maintenance, c’est un signal important, car une telle erreur ne signifie pas toujours un endommagement du variateur. Parfois, la source du problème se trouve du côté de l’infrastructure d’alimentation, et non dans le variateur lui-même.

Dans chacun de ces cas, un diagnostic correct doit répondre à trois questions :

• le problème est-il électrique, mécanique ou lié à la configuration,
• l’erreur apparaît-elle en permanence ou seulement à un moment précis du cycle de travail,
• la cause peut-elle être supprimée sur site ou une réparation du variateur ABB est-elle nécessaire.

Erreurs de température et de refroidissement – que faut-il vérifier en premier ?

Les messages ACS800 TEMP et INV OVERTEMP indiquent un problème thermique et nécessitent une réaction rapide. En premier lieu, il faut vérifier :

• la température ambiante,
• la libre circulation de l’air,
• l’état des ventilateurs,
• l’encrassement des radiateurs,
• les conditions d’installation dans l’armoire de commande.

En pratique, une surchauffe ne signifie pas toujours un endommagement de l’étage de puissance. Très souvent, la cause
est l’encrassement, un refroidissement insuffisant, des ventilateurs usés ou de mauvaises conditions de fonctionnement dans l’armoire.
Ce type de problème peut sembler, à première vue, être une grave panne ABB ACS800, alors qu’il nécessite en réalité la suppression de la cause d’exploitation et un contrôle thermique de l’ensemble du système.

Le message CTRL B TEMP doit être traité de manière similaire, car il peut réduire le problème à la température de la carte de commande. Dans ce cas, il faut tenir compte non seulement du refroidissement lui-même, mais aussi de l’influence de la poussière, de la charge thermique de l’armoire, de l’âge des composants électroniques et de la qualité de la ventilation forcée.

Appelez : +48 717 500 983

MOTOR PHASE, EARTH FAULT, I/O COMM ERR – quelles zones de l’installation contrôler ?

Toutes les erreurs ABB ACS800 ne signifient pas une panne du variateur lui-même. Une partie des messages indique
un problème en dehors de l’appareil, c’est pourquoi il est très important de bien réduire le périmètre du diagnostic.

MOTOR PHASE

Ce message oriente l’attention vers les connexions moteur, l’ordre des phases, l’état des câbles, des bornes
ainsi que les interruptions ou asymétries possibles dans le circuit moteur.

EARTH FAULT

Une telle alarme peut indiquer une dégradation de l’isolement, un défaut à la terre, un endommagement des câbles ou un problème dans le moteur. En pratique, cela nécessite de vérifier l’installation moteur et souvent d’effectuer des mesures électriques supplémentaires.

I/O COMM ERR

Cette erreur réduit le champ d’analyse à la communication I/O, aux connexions de signaux, aux perturbations électromagnétiques, au blindage des câbles, aux modules d’entrées et sorties ou à l’électronique de commande.

Pour les services de maintenance, c’est une information précieuse, car elle permet d’éviter un démontage prématuré du variateur lorsque la cause peut se trouver dans le câblage, les modules I/O externes, les systèmes de commande, les panneaux HMI, les automates PLC ou les perturbations présentes dans l’armoire.

Quand une correction des paramètres suffit-elle, et quand une réparation du variateur ABB est-elle nécessaire ?

Toute panne ne signifie pas immédiatement un endommagement matériel. Dans certains cas, il suffit de :

• corriger les paramètres de fonctionnement,
• modifier le temps de freinage,
• supprimer le problème d’alimentation,
• améliorer le refroidissement,
• réparer ou remplacer le câblage,
• supprimer le problème côté moteur ou charge mécanique.

Cependant, si l’erreur revient malgré des conditions de fonctionnement correctes, si les paramètres deviennent instables, si des problèmes apparaissent dans le circuit DC, l’électronique de commande ou le module de puissance, ou si le variateur perd clairement en fiabilité, une réparation professionnelle du variateur ABB ou un service ABB ACS800 complet est nécessaire.

En pratique, il faut accélérer la décision de service lorsque :

• les erreurs sont récurrentes,
• la réinitialisation ne rétablit le fonctionnement que brièvement,
• le variateur arrête la production à un moment clé du cycle,
• des signes de surchauffe, de tension DC instable ou d’erreurs de communication apparaissent,
• le coût de l’arrêt de la ligne est supérieur au coût d’une intervention technique rapide.

Vous vous demandez si une erreur dans l’ABB ACS800 signifie déjà un endommagement de l’étage de puissance ? Si l’alarme revient
et que les paramètres de fonctionnement s’écartent de la norme, il ne faut pas baser la décision uniquement sur une réinitialisation. Un service professionnel permet de confirmer si le problème concerne la configuration, le refroidissement, l’alimentation, l’électronique de commande
ou le module du variateur lui-même.

Réparation, régénération, modernisation ou rachat ABB ACS800 – que choisir ?

Dans le cas des variateurs ABB ACS800 plus anciens, la décision ne se limite pas toujours à un simple choix : réparer ou remplacer. En pratique, il est utile de distinguer plusieurs actions :

Réparation

Il s’agit de supprimer le défaut précis qui provoque la panne de l’appareil. Cette solution convient lorsque le variateur
est nécessaire rapidement et que l’endommagement a une cause clairement déterminée.

Régénération

La régénération ABB ACS800 comprend une remise en état technique plus large, souvent avec remplacement des composants d’usure et contrôle des zones exposées à de nouvelles pannes. C’est une bonne solution lorsque l’appareil doit continuer à fonctionner pendant une période prolongée.

Modernisation

La modernisation ABB ACS800 est pertinente lorsque le problème ne concerne pas seulement la panne elle-même,
mais aussi l’architecture obsolète du système, la compatibilité avec l’automatisation, la disponibilité limitée des pièces ou le risque croissant de nouveaux arrêts.

Rachat

Le rachat ABB ACS800 peut être rentable lorsque l’appareil est retiré de l’exploitation, remplacé
par un système plus récent ou lorsque l’usine organise son stock de pièces et de variateurs. Cela concerne aussi bien les unités fonctionnelles que les unités endommagées qui conservent une valeur de marché ou de service.

Une analyse technique bien menée permet de choisir le bon modèle d’action non seulement du point de vue de l’électronique, mais aussi du coût de la production perdue, de la disponibilité des pièces, du planning d’arrêt et des projets de modernisation de l’usine. C’est particulièrement important dans les entreprises qui exploitent aussi d’autres éléments d’automatisation, tels que les automates PLC, les panneaux HMI, les modules I/O, les servovariateurs, les alimentations ou les convertisseurs.

Si le variateur ABB ACS800 signale des erreurs, revient en état de défaut après réinitialisation ou si son historique indique un problème récurrent, la meilleure solution consiste à associer un diagnostic rapide à une décision de service fondée sur l’état réel de l’appareil. Cela permet de réduire le risque d’arrêts non planifiés, de mieux gérer le budget de maintenance et de rétablir plus vite un fonctionnement stable de l’installation.

Signalez au service RGB votre besoin de réparation du variateur ABB ACS800 à l’aide du formulaire -> demander une réparation

Appelez : +48 717 500 983
