Comment lire et contrôler les paramètres de fonctionnement du variateur ABB ACS550 ? Diagnostic et service du variateur ABB

Le contrôle en temps réel des paramètres de fonctionnement dans l’ABB ACS550 consiste à utiliser les fonctions intégrées du variateur pour visualiser en continu les principales données de fonctionnement, évaluer l’état des entrées et des sorties, réagir aux écarts et réaliser un diagnostic rapide sans mettre en place un système externe complexe.
En pratique, cela signifie qu’un automaticien ou un technicien de service peut vérifier directement depuis le variateur
si le convertisseur fonctionne de manière stable, s’il reçoit des signaux de commande corrects et si le problème concerne le variateur lui-même, le système d’automatisme, le câblage ou le processus technologique.

Si votre ABB ACS550 fonctionne de manière instable, signale des défauts, présente un problème de lecture des signaux ou nécessite des tests après une panne, décrivez les symptômes et envoyez les données de l’appareil. Sur cette base, nous vous indiquerons si la meilleure solution est le service, la réparation, la régénération, la modernisation ou le remplacement de l’appareil.

Appelez : +48 717 500 983

Quelles fonctions intégrées de l’ABB ACS550 permettent de contrôler les paramètres de fonctionnement en temps réel ?

Quels paramètres de fonctionnement faut-il observer dans l’ABB ACS550 ?

Si l’objectif est une surveillance efficace du variateur ABB ACS550, il n’est pas judicieux de commencer par toutes les données disponibles en même temps. Il est bien préférable de sélectionner un groupe de paramètres critiques pour l’application donnée et de baser l’observation quotidienne du fonctionnement du variateur sur ces données.

Dans la plupart des applications industrielles, les plus importants sont :

• la fréquence de sortie – elle permet d’évaluer si l’entraînement atteint et maintient la valeur de fonctionnement attendue,
• le courant moteur – il aide à détecter une surcharge, une augmentation des résistances mécaniques ou des conditions mécaniques incorrectes,
• le couple et la puissance – ils facilitent l’évaluation de la charge du système,
• la tension du bus DC – importante pour analyser la qualité de l’alimentation et le comportement de l’étage de puissance,
• la tension de sortie – utile pour évaluer la commande du moteur,
• la température du variateur – essentielle en cas de problèmes de refroidissement, d’encrassement ou de surcharge thermique,
• la consigne et le signal de retour – particulièrement importants dans les systèmes avec régulation PID.

Ces données montrent le plus souvent si le variateur se comporte correctement pendant le démarrage, le fonctionnement continu, l’arrêt, les tests après réparation ou lors de perturbations périodiques du processus.
Par exemple, si la fréquence de sortie est conforme à la consigne, mais que le courant et la température augmentent, le problème peut se situer en dehors du convertisseur lui-même – dans la charge, la mécanique ou les conditions de refroidissement.
À l’inverse, une tension du bus DC instable peut indiquer des problèmes du côté de l’alimentation
ou du freinage.

Comment fonctionnent le panneau opérateur et la présentation des données de process ?

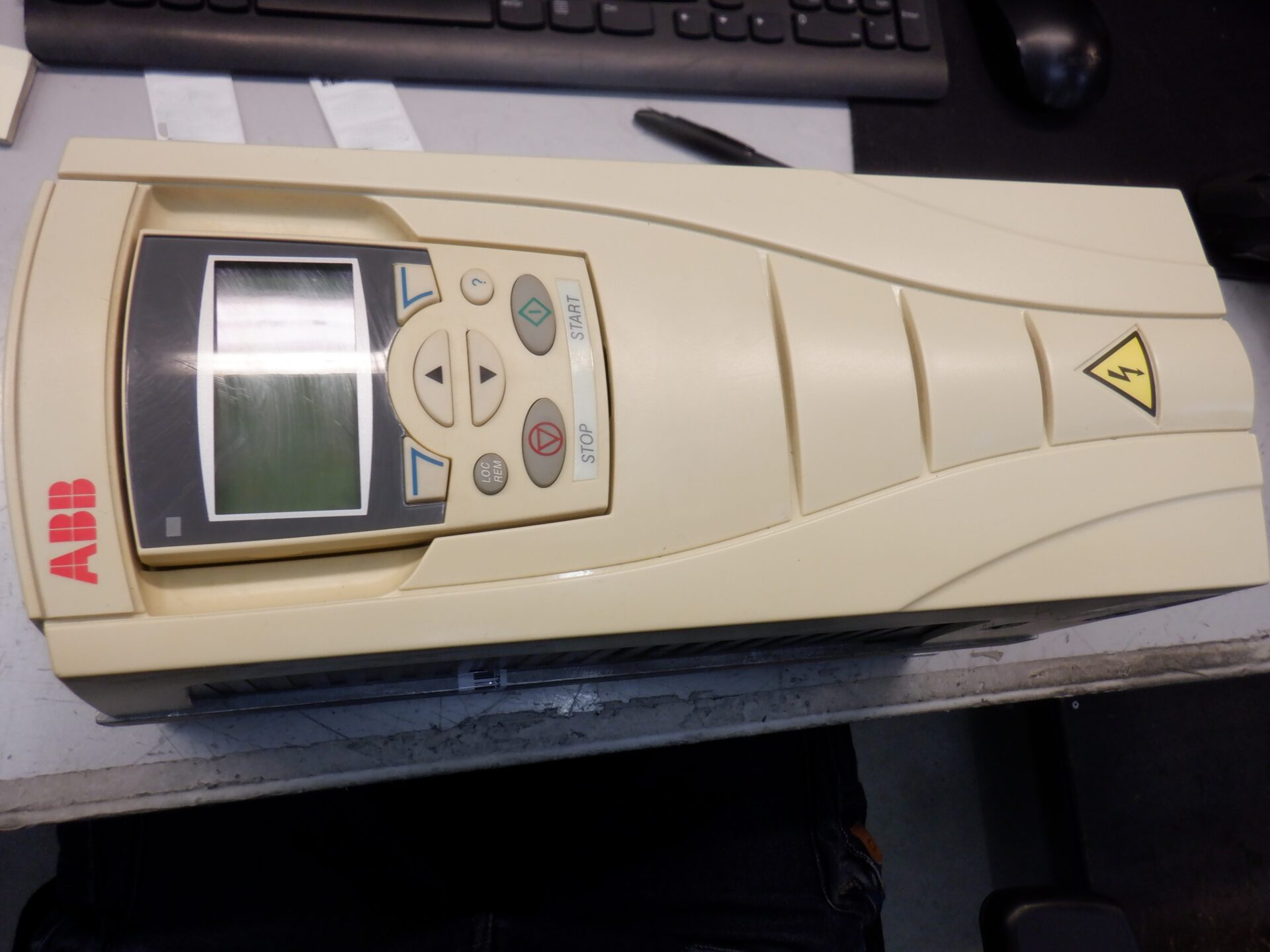

L’une des fonctions les plus pratiques du variateur est la possibilité de configurer le panneau de sorte que
les données les plus importantes soient visibles en permanence pour l’opérateur ou le technicien de service. C’est essentiel, car dans des conditions réelles, personne ne souhaite parcourir plusieurs groupes de paramètres à chaque analyse simplement pour
vérifier quelques valeurs de base.

Un panneau opérateur ABB ACS550 correctement configuré doit présenter les signaux qui ont la plus grande importance pour la machine concernée. Dans de nombreuses applications, la seule lecture de la fréquence en hertz ne suffit pas. Il est souvent beaucoup plus utile d’afficher une valeur convertie en unité de process,
par exemple : débit, vitesse de convoyage, pression résultante, niveau de charge ou autre paramètre que l’opérateur comprend sans interpréter les données brutes du variateur.

Cette approche a une grande importance pour le diagnostic. Lorsque les principaux signaux sont visibles en permanence,
il est beaucoup plus facile de remarquer :

• une baisse du signal de consigne,
• des fluctuations de vitesse ou de fréquence,
• une augmentation anormale de la charge,
• des signes de surchauffe,
• un écart entre la valeur de consigne et la valeur réelle.

C’est pourquoi la lecture des paramètres ABB ACS550 ne doit pas être considérée uniquement comme une fonction d’information. Dans une application correctement préparée, c’est un véritable outil de supervision d’exploitation.

Comment utiliser les sorties analogiques et les sorties relais pour la surveillance du variateur ?

Un grand avantage de l’ACS550 est que le contrôle du fonctionnement ne se limite pas à la visualisation locale des données. Le variateur permet également de transmettre certaines informations vers l’extérieur, afin qu’elles puissent être observées en parallèle par un automate PLC, un panneau HMI, un système de signalisation local ou un système de supervision simple.

Dans l’ABB ACS550, les sorties analogiques peuvent être utilisées pour transmettre les principales données de fonctionnement, telles que la fréquence, le courant ou la vitesse. C’est utile lorsque l’utilisateur souhaite voir la valeur de process également en dehors du variateur lui-même ou l’enregistrer dans le système de l’usine.

Les sorties relais sont tout aussi utiles. Elles peuvent être affectées à des états tels que :

• READY,
• RUN,
• FAULT,
• ALARM,
• perte du signal analogique,
• dépassement de température,
• surcharge ou sous-charge,

Grâce à cela, le technicien de service peut répondre rapidement à plusieurs questions clés : Le variateur est-il prêt
à fonctionner ? A-t-il réellement reçu la commande de démarrage ? Le problème provient-il d’un défaut du variateur ou d’une perte de signal sur l’entrée ? Le relais signale-t-il l’état de défaut à l’automatisme supérieur ? Une telle logique aide beaucoup lors d’une intervention sur site, car elle réduit le temps nécessaire pour distinguer une panne du convertisseur
d’un problème de capteur, de câble, d’entrée PLC ou de logique de commande.

Si l’appareil revient en test après réparation, l’affectation des données clés aux sorties AO et RO permet de vérifier plus rapidement si le variateur reproduit correctement l’état de fonctionnement et si les signaux externes sont cohérents avec la réalité.

Comment fonctionnent supervision, fault reset et automatic reset dans l’ABB ACS550 ?

Dans la pratique de la maintenance, la simple lecture des données ne suffit pas. Il faut également vérifier si le variateur peut réagir à un écart ou au moins le signaler clairement. Dans l’ACS550, ce rôle est assuré notamment par les fonctions supervision, fault reset et automatic reset.

Le contrôle des paramètres de fonctionnement ABB ACS550 avec la fonction supervision permet de surveiller des grandeurs sélectionnées par rapport à des seuils définis. C’est une bonne solution lorsque l’on souhaite construire une logique d’alarme locale simple sans automate supplémentaire. Il est ainsi possible de réagir à un dépassement de fréquence, à une augmentation inhabituelle du courant, à une baisse de signal ou à un autre paramètre important pour le processus.

La fonction fault reset permet quant à elle de définir d’où doit provenir la réinitialisation du défaut. Cela a de l’importance lors de l’intégration
avec l’automatisme supérieur et lors de la conception des procédures de service. La fonction automatic reset exige encore plus de prudence. Elle peut réduire significativement les arrêts, mais uniquement lorsqu’elle concerne des perturbations brèves et prévisibles et qu’elle ne crée aucun risque pour les personnes, la machine ou le processus.

La réinitialisation automatique peut avoir du sens, par exemple en cas de problèmes momentanés d’alimentation ou de signal, mais elle ne doit pas remplacer l’analyse des causes des défauts récurrents. Si le convertisseur reprend régulièrement son fonctionnement après un autoreset, cela ne prouve pas que le problème a disparu. C’est souvent le signe que le système nécessite un diagnostic plus approfondi, une correction de configuration, une vérification de la charge, et parfois aussi une réparation ou une modernisation.

Comment utiliser les fonctions de l’ABB ACS550 dans la pratique de la maintenance et du diagnostic ?

Comment configurer la surveillance pour le démarrage, le test après réparation et l’exploitation quotidienne ?

Les meilleurs résultats sont obtenus avec une approche par étapes. Au lieu de tout analyser en même temps, il vaut mieux construire un standard d’observation simple pour l’application concernée.

À l’étape du démarrage

Concentrez-vous sur la fréquence de sortie, le courant, la tension DC, la température du variateur et les états des entrées
et sorties. Cela permet de confirmer rapidement que le convertisseur fonctionne de manière stable et réagit correctement aux commandes de contrôle.

Après réparation ou régénération

Comparez le comportement du variateur avant et après la mise en marche. Vérifiez si des surcharges, des alarmes, des instabilités du signal de consigne ou des écarts des valeurs réelles apparaissent. C’est particulièrement important lorsque la réparation a concerné l’étage de puissance, l’électronique de commande, le refroidissement ou la section de mesure.

En exploitation quotidienne

Ne gardez sur le panneau que les signaux qui ont une réelle valeur diagnostique. Un trop grand nombre de données
n’aide pas, il disperse l’attention. Dans de nombreuses usines, un ensemble comprenant : fréquence, courant, tension DC, température, statut RUN/READY/FAULT et une valeur de process suffit.

C’est précisément ce type de configuration qui soutient le mieux le contrôle des paramètres du variateur en temps réel et accélère la décision de savoir si une correction des réglages suffit ou si l’appareil doit être envoyé au service.

Comment reconnaître si le problème vient du variateur, du signal, du câblage ou de la charge ?

L’un des plus grands avantages de la surveillance intégrée est la possibilité de réduire la zone de panne
sans démonter la moitié du système. En pratique, il est utile d’analyser simultanément les relations entre plusieurs groupes de données.

• Si le variateur a le statut READY, mais ne passe pas en RUN, il convient de vérifier la source de démarrage, les entrées numériques et la logique de commande.
• Si la fréquence de sortie augmente conformément à la consigne, mais que le courant augmente brusquement, le problème peut concerner le moteur ou la mécanique.
• Si une perte du signal analogique apparaît, il faut vérifier le capteur, les câbles, la carte d’entrée
  et l’échelle du signal.
• Si la tension du bus DC se comporte de manière instable, il faut vérifier l’alimentation, le freinage
  et les conditions de fonctionnement de l’étage de puissance.
• Si la température du variateur augmente malgré une charge nominale, il est conseillé de contrôler le refroidissement, l’encrassement, la ventilation de l’armoire et le cycle de travail de l’appareil.

Comment utiliser le PID et les données d’exploitation pour stabiliser le processus ?

Dans les applications de ventilation, de pompage et de process, il est très important non seulement de savoir si le variateur fonctionne, mais aussi s’il fonctionne de manière stable. Ici, le PID ABB ACS550 et l’observation de la relation entre la consigne et la valeur réelle ont une grande importance.

Si le régulateur PID est mal adapté, le système peut réagir trop agressivement ou trop lentement. Cela se manifeste généralement par des oscillations, une instabilité de pression, de débit, de niveau ou un autre écart
par rapport au point de fonctionnement. C’est pourquoi, lors du réglage et de l’exploitation, il est utile d’observer en parallèle :

• la valeur de consigne,
• la valeur réelle,
• la fréquence de sortie,
• la charge du variateur,
• les états d’alarme et la réaction aux écarts.

Cette approche permet d’évaluer plus rapidement si le problème concerne le réglage PID, un mauvais signal de mesure, des perturbations du processus ou des limitations mécaniques du système.
Il faut en tenir compte, car une instabilité prolongée détériore non seulement la qualité du processus,
mais accélère aussi l’usure du moteur, des équipements, du réducteur et du variateur lui-même.

Appelez : +48 717 500 983

Comment utiliser les compteurs de temps de fonctionnement et d’énergie de l’ABB ACS550 pour planifier le service ?

Dans la pratique de la maintenance, les données d’exploitation enregistrées dans le variateur sont également très utiles,
comme les compteurs de temps de fonctionnement, d’énergie et les fonctions liées au maintenance assistant. Grâce à elles, l’ABB ACS550 peut soutenir non seulement la surveillance courante, mais aussi une planification plus structurée des opérations de service.

Si le variateur fonctionne de plus en plus longtemps sous forte charge, entre plus souvent en état d’alarme
ou présente une détérioration des conditions de refroidissement, l’analyse des compteurs et de l’historique d’exploitation permet de planifier plus tôt une inspection, un nettoyage, un diagnostic ou une régénération. C’est important, car dans de nombreuses usines, le coût de la production perdue est nettement supérieur au coût d’un arrêt de service planifié. C’est pourquoi le contrôle régulier des données d’exploitation dans l’ACS550 aide à passer d’une suppression réactive des pannes à un modèle de maintenance des variateurs plus prévisible et plus sûr.

Il est également utile d’analyser régulièrement les compteurs de temps de fonctionnement, d’énergie et les données d’exploitation. C’est une étape simple
vers une maintenance plus prévisible. Au lieu d’attendre la panne, il est possible de détecter plus tôt les signes de dégradation des conditions de fonctionnement et de planifier le service au moment opportun.

Quand une configuration suffit-elle, et quand faut-il un service, une réparation
ou une modernisation ?

Tous les problèmes avec l’ACS550 ne signifient pas que le variateur est endommagé. Une partie des interventions se termine par une correction des paramètres, une amélioration de l’échelle du signal, une modification de la logique des entrées et sorties ou une meilleure organisation de la présentation des données sur le panneau. Il existe toutefois des situations où la configuration seule ne suffit pas.

Le service ou le diagnostic en atelier ABB ACS550 sont justifiés en particulier lorsque :

• les défauts reviennent malgré des réglages corrects,
• le variateur fonctionne de manière instable sous charge,
• des signes de surchauffe apparaissent,
• le comportement de la tension DC indique un problème dans l’étage de puissance,
• les signaux d’entrée et de sortie sont corrects, mais le variateur ne réagit toujours pas correctement,
• l’appareil nécessite une restauration de fiabilité après de nombreuses années d’exploitation,
• l’usine souhaite réduire le risque de nouveaux arrêts grâce à une inspection, une régénération ou une modernisation de la solution.

Dans la pratique industrielle, la décision ne doit pas se limiter à la question de savoir si l’appareil fonctionne encore. Il est beaucoup plus important de déterminer s’il fonctionne de manière prévisible, s’il ne génère pas de risque d’arrêt de ligne et si sa poursuite d’exploitation est économiquement justifiée. Parfois, la meilleure voie est une réparation, parfois une régénération, et parfois une modernisation du système de commande ou un remplacement du variateur
par une solution plus récente.

Signalez au service RGB votre demande de réparation du variateur ABB ACS550 à l’aide du formulaire -> demander une réparation

Appelez : +48 717 500 983

Bibliographie :

• ABB ACS550 User’s Manual [https://library.e.abb.com/public/313b6ebaf237059fc1257d0a0048fd68/EN_ACS550_01_UM_H_A4.pdf, accès : 17.04.2026]
• ABB general purpose drives ACS550, 0.75 to 355 kW/1 to 500 hp [https://library.e.abb.com/public/16d57f31532c4ac99156f65b6b6e91b8/ACS550_catalog_EN_3AFE64792857_RevS_lowres.pdf, accès : 17.04.2026]
• ABB General Purpose Drives, ACS550 to ACS580 comparison guide, Wall-mount units frame R1-R9 [https://search.abb.com/library/Download.aspx?Action=Launch&DocumentID=3AXD50000660681&DocumentPartId=&LanguageCode=en, accès : 17.04.2026]
