Comment installer un servo pour éviter les pannes ? Installation d’un servomoteur Yaskawa et raccordement d’un moteur servo Wrocław

Comment monter un servomoteur Yaskawa et raccorder un moteur servo afin qu’il fonctionne pendant des années sans panne ?

Le montage d’un servomoteur Yaskawa correct consiste à vérifier précisément le moteur avant l’installation, à assurer un alignement mécanique précis, à acheminer et raccorder correctement les câbles, ainsi qu’à réaliser un démarrage d’essai en toute sécurité. La plupart des problèmes ne proviennent pas de défauts du variateur lui-même, mais d’un montage incorrect du moteur servo, d’un mauvais alignement, de connecteurs contaminés, d’une mauvaise séquence de raccordement et de conditions thermiques de fonctionnement inappropriées. Si ces éléments sont maîtrisés, le servomoteur peut fonctionner de manière stable pendant des années, tandis que le risque de panne, d’arrêt de ligne et de coûts de service diminue considérablement.

Pour les services de maintenance, les automaticiens et les responsables de production, ce sujet est très pratique. Même un moteur servo haut de gamme ne fonctionnera pas correctement si des charges de choc, un défaut d’alignement, des fiches contaminées ou des problèmes de mise à la terre et de blindage apparaissent pendant le montage. En pratique, de nombreuses défaillances qui semblent ensuite provenir du servovariateur, de l’encodeur ou de l’électronique de commande trouvent leur origine précisément dans des erreurs d’installation.

Cela concerne aussi bien les séries Yaskawa populaires que de nombreuses applications dans lesquelles fonctionnent des servomoteurs SGM, notamment SGMAH, SGMPH, SGMGH, SGMSH, SGMBH, SGMMV, SGMJV, SGMAV, SGMGV, SGMSV et SGMVV. Dans les sites industriels, des principes de montage similaires sont également importants pour d’autres solutions de contrôle de mouvement, y compris les systèmes dans lesquels fonctionnent en parallèle des variateurs de fréquence, des automates PLC, des pupitres HMI, des modules I/O et des systèmes de communication industrielle.

Vous prévoyez le montage d’un servomoteur Yaskawa ? Il vaut la peine de vérifier la configuration et le mode de raccordement avant le premier démarrage.

Appelez : +48 717 500 983

À quoi ressemble le montage correct d’un moteur servo Yaskawa étape par étape ?

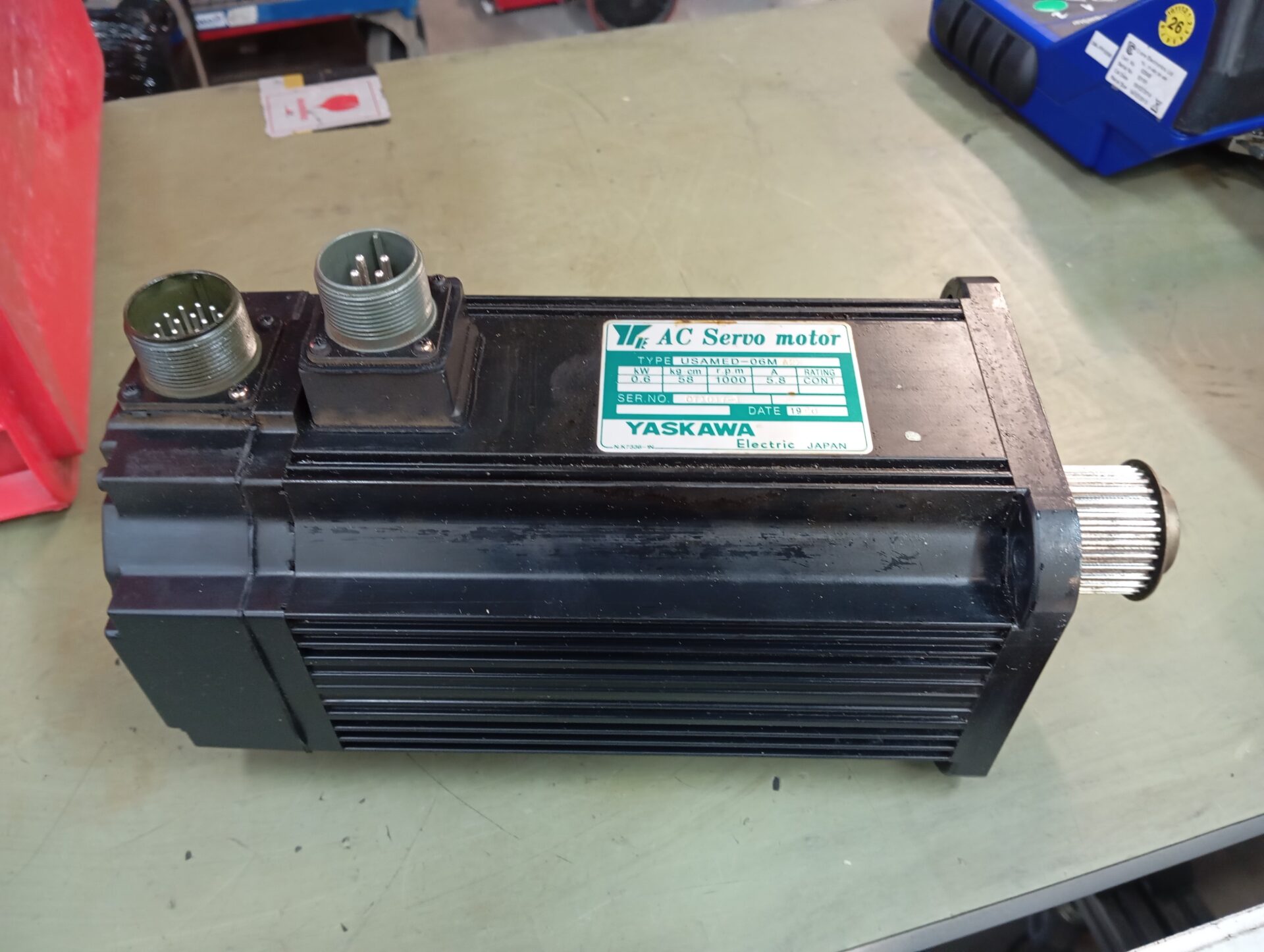

Que faut-il vérifier après le déballage d’un servomoteur Yaskawa avant le montage ?

Le processus de montage doit commencer avant même de visser le moteur à la machine. Après le déballage, il faut effectuer un contrôle visuel détaillé et confirmer la conformité des données nominales avec l’application. Cette étape est souvent négligée, alors que c’est précisément à ce moment que l’on peut détecter des dommages de transport, une incompatibilité du modèle ou une mauvaise association avec le servoamplificateur.

• vérifiez le boîtier afin de détecter les impacts, fissures et déformations
• évaluez l’état de l’arbre et de la bride de montage
• vérifiez la plaque signalétique et les numéros de série
• comparez les paramètres du moteur avec la configuration du servoamplificateur
• assurez-vous que l’appareil n’a pas été précédemment ouvert ou modifié

Il ne faut pas ouvrir soi-même le boîtier ni modifier le servomoteur. En pratique, cela signifie un risque de perte de l’étanchéité IP, d’endommagement des composants internes et de perturbation du système précis de rétroaction. Pour un servomoteur Yaskawa, c’est particulièrement important, car même une légère intervention peut ensuite entraîner des erreurs de positionnement, une instabilité de fonctionnement ou une usure accélérée.

Comment préparer l’arbre, l’accouplement et la bride afin de ne pas endommager le servomoteur ?

Avant de relier mécaniquement l’entraînement à la machine, l’arbre doit être dégraissé, mais de manière contrôlée. Le produit de nettoyage ne doit pas pénétrer dans le joint d’arbre ni dans les roulements, car il pourrait éliminer le lubrifiant et raccourcir la durée de vie de l’ensemble du système.

Lors du montage de l’accouplement, du moyeu ou de la poulie, il ne faut pas utiliser de marteau ni générer de charges axiales par choc. C’est l’une des erreurs les plus dangereuses qui apparaissent lors du montage d’un moteur servo. L’énergie du choc est transmise directement aux roulements à billes et au système délicat de l’encodeur. Il peut en résulter des microfissures, des dommages optiques ou des défauts invisibles immédiatement, qui n’apparaîtront qu’après le démarrage ou après quelques semaines de fonctionnement.

Les éléments d’entraînement doivent être montés uniquement avec une pression constante et contrôlée. Si le montage exige de la force, il faut vérifier l’ajustement, l’état des éléments coopérants et le bon choix des composants. Dans les réalisations professionnelles, il est déjà utile à cette étape de vérifier si la mécanique même de la machine ne générera pas plus tard un faux-rond excessif et des vibrations.

Pourquoi l’alignement détermine-t-il la durée de vie des roulements et de l’encodeur ?

L’alignement est l’une des conditions les plus importantes pour le fonctionnement durable d’un servomoteur. Même de faibles écarts entre l’axe du moteur et l’axe de l’appareil entraîné provoquent une augmentation des forces radiales et axiales. En pratique, cela conduit à des vibrations, à une fatigue du matériau de l’arbre, à une surchauffe des roulements et à une augmentation de la charge de tout le système d’entraînement.

C’est important non seulement pour le servomoteur lui-même, mais aussi pour l’ensemble du servosystème. Un moteur mal aligné mécaniquement peut provoquer des symptômes que les utilisateurs interprètent comme un problème d’électronique de commande, de servoamplificateur ou de paramétrage. Pourtant, la source du problème peut être une erreur de montage purement mécanique.

Si après la mise en service apparaissent des vibrations, un bruit inhabituel, une hausse de la température du boîtier ou un fonctionnement instable de l’axe, il vaut la peine de vérifier non seulement les paramètres de l’entraînement, mais aussi l’alignement, l’état de l’accouplement et le bon positionnement du moteur sur la surface de montage.

Comment assurer un refroidissement approprié et de bonnes conditions de fonctionnement du servomoteur ?

Le moteur servo doit disposer de conditions permettant l’évacuation de la chaleur. La surface de montage elle-même joue souvent le rôle de radiateur, c’est pourquoi sa qualité, sa rigidité et son contact avec le corps du moteur ont un impact réel sur la durabilité de l’entraînement. Si le servomoteur fonctionne dans un espace compact, près de variateurs de fréquence, d’alimentations, de résistances de freinage ou d’autres sources de chaleur, il faut en tenir compte dès l’étape de l’installation.

L’absence de convection adéquate et une température trop élevée du boîtier entraînent la dégradation de l’isolation des enroulements, le vieillissement accéléré des matériaux et une baisse de fiabilité. Dans de telles conditions, il convient d’envisager :

• une circulation d’air forcée
• une modification de l’intégration ou de la disposition des composants
• une réduction des paramètres de fonctionnement
• un contrôle supplémentaire des températures pendant la mise en service

C’est particulièrement important là où le coût de la production perdue est élevé et où la panne d’un seul entraînement arrête une plus grande partie de la ligne technologique.

Comment raccorder un moteur servo Yaskawa afin de ne pas endommager les connecteurs et les câbles ?

Le raccordement du servo correct est aussi important que le montage mécanique. Les connecteurs doivent être propres, secs et exempts de copeaux métalliques, de liquide de refroidissement et d’huile. Même une légère contamination peut provoquer un court-circuit qui endommagera non seulement le moteur lui-même, mais aussi l’étage de puissance du servoamplificateur.

Les câbles doivent être acheminés de manière à ne pas être tendus et à respecter le rayon de courbure conforme aux spécifications du fabricant. C’est particulièrement important pour les câbles de signal et d’encodeur, où des broches endommagées ou un connecteur arraché peuvent entraîner une réparation très coûteuse.

Pourquoi raccorde-t-on d’abord les câbles moteur, puis seulement l’encodeur ?

C’est l’une des règles pratiques les plus importantes. Il faut d’abord raccorder les câbles moteur, puis seulement ensuite le câble d’encodeur au servoamplificateur. Ne pas respecter cet ordre peut entraîner l’endommagement de l’encodeur en raison de l’égalisation des potentiels entre le moteur et l’armoire de commande mise à la terre. C’est une indication d’atelier précieuse, rarement mentionnée dans les guides généraux, mais qui a en pratique une importance majeure pour la durabilité d’un servomoteur Yaskawa.

Pourquoi utiliser une boucle d’égouttage et le blindage des câbles ?

Les câbles de puissance et de signal doivent être acheminés de manière à empêcher le liquide de s’écouler directement vers les connecteurs du moteur. À cette fin, on réalise une boucle d’égouttage, c’est-à-dire une mise en forme appropriée du câble avant son entrée dans le connecteur. Ainsi, l’humidité s’arrête au point le plus bas du câble au lieu de pénétrer dans le connecteur du moteur.

Il est tout aussi important de maintenir la continuité de la mise à la terre de protection et le blindage des câbles aux deux extrémités. Cela limite l’influence des interférences électromagnétiques qui, dans un environnement industriel, proviennent souvent des variateurs de fréquence, convertisseurs, contacteurs, alimentations à découpage et autres éléments du système de puissance. Les problèmes CEM peuvent produire des symptômes similaires à une panne d’encodeur, à des erreurs de communication ou à un fonctionnement instable de l’axe.

Comment réaliser en toute sécurité le premier démarrage et le paramétrage dans SigmaWin+ ?

Le démarrage d’essai ne doit avoir lieu qu’après l’achèvement de tous les travaux mécaniques et électriques. Il faut d’abord confirmer la bonne mise à la terre, l’état des connecteurs, la conformité du câblage et l’introduction des données moteur dans le logiciel SigmaWin+. Ce n’est qu’ensuite que l’on peut commencer l’essai de fonctionnement et surveiller les paramètres de travail.

Lors des essais, il est utile d’observer :

• la température du boîtier du moteur
• la stabilité de fonctionnement à différentes vitesses
• les vibrations et le bruit
• le comportement lors de l’arrêt et du positionnement
• les messages d’alarme du servoamplificateur

Il faut également se rappeler que le frein intégré dans les servomoteurs Yaskawa est un frein de maintien. Ce n’est ni un frein de service ni un frein de sécurité destiné à arrêter un arbre en rotation. Toute tentative de l’utiliser contrairement à sa fonction entraîne une usure très rapide et la brûlure des garnitures.

Si vous avez besoin d’aide pour l’installation, la mise en service ou la vérification du fonctionnement correct de l’entraînement, il vaut la peine de confier le montage d’un servomoteur Yaskawa à une équipe qui combine expérience mécanique, électrique et diagnostique. C’est généralement moins coûteux qu’un arrêt ultérieur et le remplacement de composants endommagés.

Appelez : +48 717 500 983

Quelles erreurs lors du montage d’un moteur servo entraînent le plus souvent des pannes et une intervention de service ?

Quels symptômes indiquent que le problème vient d’un mauvais montage et non de l’électronique elle-même ?

Dans de nombreux sites, le premier soupçon porte sur le servoamplificateur, l’automate PLC ou le servomoteur lui-même, mais les symptômes du problème résultent souvent d’une installation incorrecte. Les signaux d’alerte les plus fréquents sont :

• vibrations excessives après le démarrage
• fonctionnement bruyant ou bruit inhabituel des roulements
• augmentation rapide de la température du boîtier
• positionnement instable de l’axe
• erreurs de rétroaction ou perturbations du signal de l’encodeur
• traces d’humidité ou de saleté au niveau des connecteurs
• dommages aux câbles dus à un rayon de courbure trop faible

Les causes typiques de tels problèmes sont le défaut d’alignement, le montage par choc d’éléments sur l’arbre, l’absence de boucle d’égouttage, des connecteurs contaminés, un blindage incorrect, l’absence de continuité PE ou des conditions thermiques inappropriées. Du point de vue de la maintenance, le plus dangereux est que certaines de ces défaillances progressent graduellement et ne génèrent pas d’alarmes explicites pendant un certain temps.

Quand une correction de l’installation suffit-elle, et quand faut-il une réparation, une régénération, un remplacement ou une modernisation ?

Tout problème après le montage ne signifie pas immédiatement qu’il faut remplacer le servomoteur. Si les dommages n’ont pas encore atteint les roulements, l’encodeur ou les enroulements, une correction de l’installation et une nouvelle vérification des réglages suffisent parfois. Cela concerne par exemple l’amélioration du cheminement des câbles, du blindage, de l’alignement ou des conditions de refroidissement.

La réparation est pertinente lorsqu’un élément spécifique est endommagé, mais que la construction du moteur reste économiquement intéressante à restaurer. La régénération est une bonne solution lorsque l’objectif est de rétablir la pleine efficacité technique et opérationnelle du composant. Le remplacement peut être nécessaire en cas de dommages mécaniques ou électriques étendus, surtout lorsque l’encodeur, l’arbre et le système de roulement ont été endommagés simultanément. La modernisation est justifiée lorsque l’entraînement est techniquement correct, mais ne répond plus aux exigences de l’application, à la disponibilité des pièces ou aux normes de sécurité.

D’un point de vue économique, la décision ne doit pas reposer uniquement sur le prix de la pièce. Il faut également prendre en compte le temps d’arrêt, le délai de remise en service de la machine, la disponibilité d’un servoamplificateur compatible, le risque d’une nouvelle panne et le coût de la production perdue.

Quand confier le montage d’un servomoteur Yaskawa et le service de servomoteurs Yaskawa à des spécialistes ?

Un accompagnement spécialisé mérite d’être envisagé en particulier lorsque :

• l’entraînement fonctionne sur un axe technologique critique
• la machine dispose d’une documentation limitée ou d’une configuration non standard
• l’application présente des surcharges fréquentes, des vibrations ou une température élevée
• une vérification de compatibilité entre le moteur et le servoamplificateur est nécessaire
• des erreurs apparaissent après le montage, mais on ne sait pas si la source est mécanique, liée au câblage ou électronique

Un service de servomoteurs Yaskawa professionnel ne doit pas se limiter à une simple inspection visuelle. En pratique, c’est la combinaison des connaissances en mécanique, électronique industrielle, diagnostic d’encodeurs, analyse du fonctionnement des systèmes de puissance et conditions réelles de production qui compte. C’est particulièrement important dans les sites où fonctionnent également en parallèle des variateurs de fréquence, des démarreurs progressifs, des alimentations, des pupitres HMI et des automates PLC, et où la source du problème peut se situer plus profondément dans l’ensemble du système de commande.

Si vous prévoyez le montage d’un moteur Yaskawa, la mise en service d’un nouveau servomoteur, le remplacement d’un entraînement endommagé ou si vous souhaitez vérifier si le problème provient d’une erreur d’installation, il vaut la peine de consulter avant le démarrage. Un montage de servomoteur Yaskawa bien réalisé n’est pas seulement une installation correcte, mais aussi une réduction réelle des coûts de panne, des arrêts imprévus et du risque d’endommagement secondaire du servoamplificateur.

En pratique, le montage le moins coûteux n’est pas celui qui est effectué le plus vite, mais celui qui ne revient pas après quelques semaines sous forme d’alarmes, de vibrations, de surchauffe et d’une nouvelle intervention de service.

Signalez au service RGB votre besoin de montage d’un servomoteur Yaskawa à l’aide du formulaire -> demander une réparation

Appelez : +48 717 500 983

Bibliographie :

• Yaskawa Electric Corp.,”Σ-V Series AC Servo Drives User’s Manual: For Use with Large-Capacity Models Setup”, No. SIEP S800000 89H, 02.2026. [Online].https://www.yaskawa.pl/Global%20Assets/Downloads/Technical_Documentation/Servo_Drives/Sigma5_Series/uncategorized/Sigma_5_LC_Rotary_Setup_Manual_siep_s800000_89.pdf [consulté le : 30.03.2026]
• Yaskawa Electric Corp., “Σ-V Series AC Servo Drive User’s Manual: Rotational Motor MECHATROLINK-III Communications Reference”, No. SIEP S800000 78N, 12.2026. [Online]. https://www.yaskawa.pl/Global%20Assets/Downloads/Technical_Documentation/Servo_Drives/Sigma5_Series/uncategorized/Sigma_5_SD_Rotary_User_s_Manual_Com_Reference_SIEP%20S800000%2078.pdf [consulté le : 30.03.2026]
