Comment diagnostiquer un moteur triphasé Lenze MF et quelles valeurs mesurer pour obtenir une vue complète de l’état du moteur Lenze ?

Pour diagnostiquer un moteur triphasé Lenze MF, il faut avant tout mesurer la résistance des enroulements entre les phases U-V, V-W et W-U, la résistance d’isolation entre les phases court-circuitées et le boîtier, l’état des capteurs de température, les paramètres du ventilateur de refroidissement continu, les courants de phase pendant le fonctionnement ainsi que les éventuels courants de fuite. Un diagnostic complet d’un moteur triphasé devrait également inclure des essais de haute tension, des essais par impulsion, le contrôle des paliers et l’analyse du fonctionnement du moteur avec le variateur, car Lenze MF est une série optimisée pour les applications d’entraînement avec variateur de fréquence.

Les moteurs Lenze MF sont utilisés dans des applications industrielles où la dynamique, le fonctionnement stable à vitesses variables et la coopération avec des variateurs de fréquence sont essentiels. Ce ne sont pas des moteurs triphasés ordinaires fonctionnant uniquement dans un simple système d’alimentation. La série MF a été conçue pour les entraînements avec variateurs de fréquence, notamment des familles Lenze i510 cabinet, i550 cabinet, i550 protec et i550 motec.

En pratique, cela signifie que le diagnostic Lenze MF doit tenir compte non seulement de l’état des enroulements et de l’isolation, mais aussi des conditions de fonctionnement avec le variateur, du refroidissement continu, des capteurs de température, de la symétrie des courants et du comportement du moteur à basses fréquences. Seule la combinaison de mesures statiques et dynamiques donne une image réelle de l’état du moteur.

Si un moteur Lenze MF commence à surchauffer, déclenche les protections, provoque des alarmes du variateur, fonctionne de manière irrégulière, génère des vibrations inhabituelles ou n’atteint pas les paramètres requis, il ne faut pas se limiter au remplacement aléatoire de composants. Dans une telle situation, un diagnostic de moteur industriel fiable est nécessaire pour déterminer si le problème concerne les enroulements, l’isolation, le ventilateur, les capteurs de température, les paliers, l’alimentation ou le variateur lui-même.

Vous avez un problème avec un moteur Lenze MF ? Confiez le diagnostic professionnel des enroulements, de l’isolation, du refroidissement et du fonctionnement avec le variateur avant qu’une panne n’arrête la production plus longtemps.

Appelez : +48 717 500 983

Quelles mesures effectuer pour évaluer l’état d’un moteur Lenze MF ?

Pourquoi le diagnostic Lenze MF exige-t-il plus qu’une simple mesure au multimètre ?

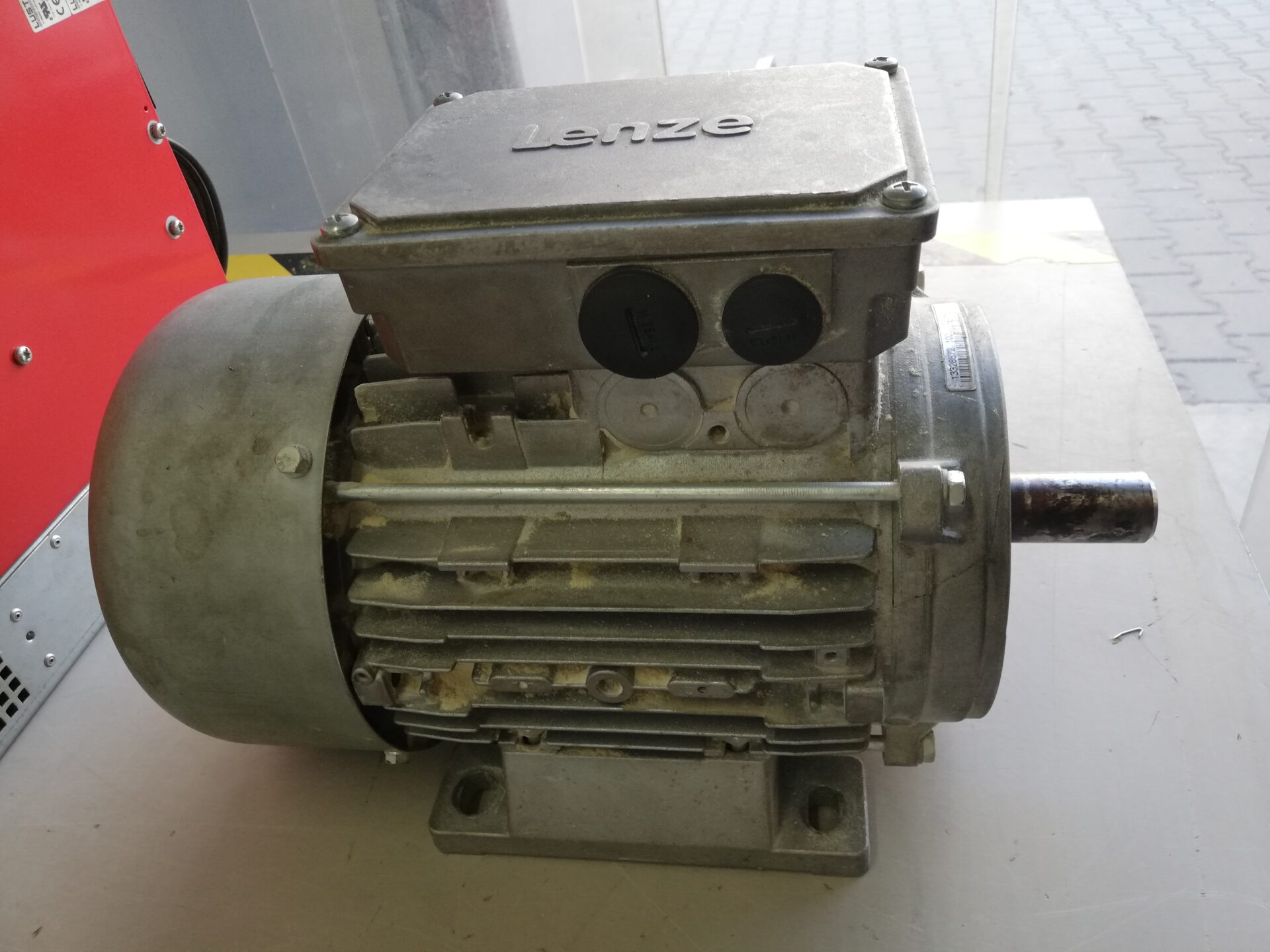

Le moteur triphasé Lenze MF est une construction optimisée pour fonctionner avec un variateur de fréquence. Selon les hypothèses de cette série, les moteurs MF doivent offrir une dynamique supérieure à celle des moteurs triphasés standards ainsi qu’un fonctionnement stable dans les applications régulées par variateur. Ils sont disponibles dans une plage de puissance de 0,55 kW à 22 kW, ce qui permet de les rencontrer aussi bien dans de petits systèmes d’entraînement que dans des machines industrielles plus exigeantes.

L’une des caractéristiques importantes de cette construction est le refroidissement continu. Dans un moteur typique, le ventilateur est couplé à l’arbre. Lorsque la vitesse de rotation baisse, le débit d’air diminue également. Lors du fonctionnement à basses fréquences, cela peut entraîner une surchauffe, une modification des paramètres nominaux et la nécessité d’un déclassement, c’est-à-dire une réduction de la puissance disponible. Dans les moteurs Lenze MF, l’utilisation du refroidissement continu permet de maintenir des conditions thermiques appropriées même à basse vitesse.

C’est précisément pourquoi le diagnostic d’un moteur électrique Lenze MF ne devrait pas s’arrêter à la vérification de la continuité des enroulements. Il est nécessaire d’analyser simultanément plusieurs zones :

• l’état des enroulements du stator,
• la symétrie de la résistance entre phases,
• la résistance d’isolation par rapport au boîtier,
• la tenue de l’isolation à une tension d’essai plus élevée,
• la possibilité de courts-circuits entre spires,
• l’état des capteurs de température,
• l’efficacité du ventilateur de refroidissement continu,
• la symétrie des courants de phase pendant le fonctionnement,
• les courants de fuite,
• les vibrations et l’état des paliers.

Si un moteur Lenze MF fonctionne de manière instable, surchauffe ou provoque des alarmes du variateur, confiez le diagnostic avant de redémarrer la machine. Des mesures précoces permettent souvent d’éviter une panne plus grave de l’entraînement.

Mesure de la résistance des enroulements d’un moteur 3 phases Lenze MF

La mesure de base dans le diagnostic d’un moteur triphasé est la mesure des enroulements d’un moteur 3 phases. Dans un moteur Lenze MF, il faut mesurer la résistance entre les bornes U-V, V-W et W-U dans la boîte à bornes. La mesure doit être effectuée avec un appareil précis de mesure des faibles résistances ou avec un analyseur de moteur professionnel, car dans de nombreux moteurs, les différences peuvent être faibles mais techniquement importantes.

Dans un moteur en bon état, les valeurs entre phases devraient être symétriques. Si une paire de phases s’écarte nettement des autres, cela peut indiquer :

• une asymétrie des enroulements,
• un endommagement des connexions dans la boîte à bornes,
• un court-circuit partiel entre spires,
• un problème avec les sorties des enroulements,
• les effets d’une surchauffe du stator,
• un endommagement mécanique ou thermique antérieur.

Dans le diagnostic pratique, il ne suffit pas de noter que le moteur présente une continuité sur toutes les phases. Il est important de comparer les valeurs U-V, V-W et W-U et d’évaluer si les écarts restent dans une plage acceptable. Des écarts supérieurs à quelques pour cent constituent un signal d’alerte et nécessitent des examens complémentaires.

L’expression comment mesurer un moteur triphasé mène souvent à des conseils très simplifiés, mais dans le cas des entraînements industriels, ce diagnostic doit être plus précis. La mesure de la résistance des enroulements n’est que la première étape. Elle ne détecte pas tous les défauts d’isolation, ne montre pas toujours un court-circuit qui n’apparaît que sous tension et ne remplace pas les essais dynamiques.

Mesure de la résistance d’isolation entre les enroulements et le boîtier

La deuxième étape clé est la mesure de la résistance d’isolation. Elle s’effectue avec un mégohmmètre ou un analyseur de moteur, en choisissant la tension d’essai en fonction de la tension nominale du moteur. En pratique, pour de nombreux moteurs industriels, on utilise le plus souvent 500 V DC ou 1000 V DC, mais le choix de la tension doit résulter des paramètres du moteur concerné et des procédures de service.

La mesure est réalisée entre les phases court-circuitées et le boîtier du moteur, c’est-à-dire le conducteur de protection PE. L’objectif est de vérifier si l’isolation des enroulements n’est pas humide, encrassée, surchauffée, percée ou affaiblie. Dans un moteur en bon état, le résultat devrait être très élevé, souvent au niveau des mégaohms ou des gigaohms, selon la construction, les conditions de mesure et l’état de l’isolation.

Une faible résistance d’isolation peut signifier :

• un défaut à la terre des enroulements,
• de l’humidité dans le stator,
• un encrassement de l’intérieur du moteur par de la poussière de process, de l’huile ou des dépôts conducteurs,
• une dégradation du vernis isolant,
• des traces de surchauffe,
• un risque de claquage pendant le fonctionnement avec le variateur.

Dans les applications avec variateur de fréquence, l’état de l’isolation revêt une importance particulière. Le variateur génère des formes d’onde avec des fronts de tension rapides, et le moteur fonctionne dans des conditions différentes de celles d’une alimentation réseau classique. Si l’isolation est affaiblie, le problème peut ne pas apparaître lors d’un simple contrôle de continuité, mais se manifester pendant le fonctionnement réel de l’entraînement.

Essai de haute tension et essai par impulsion dans le diagnostic du moteur Lenze MF

Des tests approfondis de moteurs triphasés nécessitent l’utilisation d’analyseurs de moteur. Dans le cas du Lenze MF, les essais de haute tension et les essais par impulsion sont particulièrement précieux, car ils permettent de détecter des défauts invisibles lors d’une mesure de résistance de base.

L’essai de haute tension sert à évaluer la tenue de l’isolation à une tension accrue. Il aide à détecter les claquages qui peuvent apparaître seulement après le dépassement d’une certaine valeur de tension. Un tel essai est particulièrement important lorsque le moteur a fonctionné en milieu humide, à température élevée, après une surcharge, après un long stockage ou après une panne du variateur.

L’essai par impulsion permet de détecter les courts-circuits entre spires. L’analyseur applique une impulsion et observe le comportement du circuit RLC formé par la bobine du moteur et le condensateur de mesure intégré dans l’appareil. Des différences dans l’amortissement du signal, la forme de l’onde ou la réponse des différentes phases peuvent indiquer un problème dans l’enroulement.

C’est important, car un court-circuit entre spires n’est pas toujours visible lors d’une mesure standard de résistance. À un stade précoce, le défaut peut seulement provoquer une surchauffe locale, une augmentation du courant, un fonctionnement irrégulier ou des alarmes du variateur. Ce n’est qu’avec le temps qu’il se transforme en panne grave de l’enroulement.

Type de mesure	Que permet-elle de détecter ?	Quand est-elle particulièrement importante ?
Résistance des enroulements U-V, V-W, W-U	Asymétrie des phases, défauts de connexion, suspicion de courts-circuits	Lors de chaque diagnostic d’un moteur triphasé
Résistance d’isolation vers PE	Défaut à la terre, humidité, dégradation de l’isolation	Après une surchauffe, un arrêt prolongé, une inondation, un encrassement ou des alarmes du variateur
Essai de haute tension	Claquages dépendant de la tension d’essai	En cas de suspicion d’isolation affaiblie
Essai par impulsion	Courts-circuits entre spires et différences de réponse des enroulements	En cas de fonctionnement irrégulier, de surchauffe et d’asymétrie des courants
Mesure des capteurs de température	Défaut de la protection thermique	En cas d’alarmes de température et de fonctionnement avec variateur
Mesure des courants de phase	Asymétrie de charge, surcharge, problèmes dynamiques	Pendant le fonctionnement à vide et le fonctionnement sous charge

Diagnostic des capteurs de température et du système de refroidissement continu

Dans les moteurs Lenze MF, le système de refroidissement est l’un des éléments qui distinguent cette série de nombreux moteurs triphasés standards. Grâce au refroidissement continu, le moteur peut maintenir des conditions thermiques appropriées même à basse vitesse, là où un ventilateur classique monté sur l’arbre aurait une efficacité limitée.

Pour cette raison, les mesures du moteur Lenze MF devraient inclure non seulement les enroulements, mais aussi le système thermique. Le technicien de service doit vérifier la résistance des capteurs de température intégrés et la comparer à la caractéristique propre au type de capteur concerné. Une lecture incorrecte peut provoquer de fausses alarmes, l’absence de protection thermique ou une coopération incorrecte avec le variateur.

Il faut également vérifier le circuit d’alimentation du ventilateur. Si le ventilateur ne fonctionne pas, tourne trop lentement, s’arrête périodiquement ou si son alimentation est instable, le moteur peut surchauffer malgré des mesures correctes des enroulements. C’est particulièrement dangereux dans les applications où l’entraînement fonctionne longtemps à basses fréquences.

Les symptômes de problèmes de refroidissement dans un moteur Lenze MF peuvent inclure :

• une augmentation de la température du boîtier à basse vitesse,
• des alarmes thermiques du variateur,
• une baisse du couple ou une instabilité de l’entraînement,
• des déclenchements fréquents des protections,
• une détérioration de l’isolation des enroulements avec le temps,
• une usure accélérée des paliers et des éléments mécaniques.

Si un moteur Lenze MF chauffe à bas régime, ne supposez pas immédiatement une panne du variateur. Confiez le diagnostic du moteur, des capteurs de température et du ventilateur de refroidissement continu afin d’établir la cause réelle du problème.

Mesures dynamiques d’un moteur triphasé sous tension et sous charge

Une mesure statique montre l’état du moteur à l’arrêt, mais elle ne suffit pas toujours à évaluer le comportement de l’entraînement dans l’application réelle. C’est pourquoi un diagnostic complet d’un moteur triphasé devrait également inclure des essais dynamiques sous tension, de préférence dans des conditions aussi proches que possible du fonctionnement de la machine.

Lors des essais dynamiques, il faut vérifier la consommation de courant sur les trois phases. On utilise pour cela une pince ampèremétrique ou un analyseur plus avancé des paramètres électriques. Ce n’est pas seulement la valeur du courant qui est importante, mais aussi la symétrie entre les phases, le comportement au démarrage, le fonctionnement à vide et le fonctionnement sous charge.

L’asymétrie des courants peut résulter de nombreuses causes, notamment :

• un endommagement de l’enroulement,
• un court-circuit entre spires,
• une alimentation déséquilibrée,
• un problème côté variateur,
• une charge mécanique excessive,
• un endommagement des paliers,
• des paramètres d’entraînement incorrects,
• des problèmes de câbles moteur ou de blindage.

Il est également utile de vérifier les courants de fuite. Dans les systèmes avec variateurs, leur présence peut être liée aux capacités des câbles, aux filtres, à l’état de l’isolation, au blindage ou à la dégradation des enroulements. Si les courants de fuite augmentent ou provoquent le déclenchement des protections, une analyse plus approfondie de toute la chaîne d’entraînement est nécessaire.

Appelez : +48 717 500 983

Quand le diagnostic d’un moteur Lenze MF doit-il être confié à un service professionnel ?

Symptômes indiquant la nécessité d’un diagnostic de moteur industriel

Un diagnostic professionnel d’un moteur industriel est recommandé chaque fois que les symptômes ne permettent pas de déterminer clairement si le problème se situe du côté du moteur, du variateur, des câbles, de la mécanique ou de la configuration de l’entraînement. Dans le cas du Lenze MF, il est particulièrement important de tenir compte du fait que le moteur fonctionne généralement dans un système régulé et qu’un défaut d’un élément peut influencer toute la chaîne d’entraînement.

Il est utile d’envoyer un moteur Lenze MF en diagnostic si les symptômes suivants apparaissent :

• alarmes de surcharge ou de surintensité sur le variateur,
• alarmes de température,
• fonctionnement irrégulier à certaines vitesses,
• surchauffe à basses fréquences,
• baisse du couple,
• difficultés de démarrage,
• déclenchement des protections,
• augmentation du bruit,
• vibrations excessives,
• odeur d’isolation surchauffée,
• humidité ou encrassement du moteur,
• suspicion de dommage après une panne du variateur,
• erreurs récurrentes après le redémarrage de la machine.

En maintenance, une erreur fréquente consiste à redémarrer l’entraînement sans avoir établi la cause de la panne. Si l’isolation est affaiblie, si le ventilateur ne fonctionne pas correctement ou si un court-circuit entre spires se développe dans l’enroulement, chaque nouveau démarrage peut aggraver le défaut.

Que peuvent signifier une asymétrie des mesures, une baisse de l’isolation ou une augmentation du courant ?

Les résultats de mesure doivent être interprétés ensemble, et non séparément. L’asymétrie seule de la résistance des enroulements ne dit pas encore tout, mais associée à une surchauffe, à une asymétrie des courants ou à un résultat incorrect de l’essai par impulsion, elle peut indiquer un véritable endommagement du stator.

L’asymétrie de la résistance des enroulements peut signifier un problème de connexions, une surchauffe locale, un endommagement d’une phase ou un court-circuit en développement. Une faible résistance d’isolation peut indiquer de l’humidité, un encrassement ou une dégradation du vernis isolant. L’augmentation du courant de fonctionnement peut résulter d’une surcharge mécanique, de paramètres incorrects du variateur, d’un endommagement des enroulements ou de problèmes de paliers.

C’est pourquoi, dans la pratique de service, il est important de mettre en relation plusieurs groupes de données :

• résistance des enroulements entre phases,
• résistance d’isolation vers le boîtier,
• résultats de l’essai de haute tension,
• résultats de l’essai par impulsion,
• résistance des capteurs de température,
• paramètres du ventilateur,
• consommation de courant pendant le fonctionnement,
• vibrations et bruit des paliers,
• historique des alarmes du variateur,
• conditions de fonctionnement de la machine.

Cette approche permet d’éviter un diagnostic erroné. Par exemple, le moteur peut présenter une résistance d’enroulement correcte, mais révéler un problème lors de l’essai par impulsion. Il peut avoir une bonne isolation à température ambiante, mais montrer des problèmes après échauffement. Il peut aussi être électriquement en bon état, mais être surchargé par la mécanique de la machine.

À quoi ressemble en pratique un diagnostic complet d’un moteur triphasé Lenze MF ?

Le diagnostic complet d’un moteur Lenze MF devrait se dérouler par étapes. On effectue d’abord l’inspection visuelle et l’identification de l’appareil, puis les mesures électriques, ensuite les essais d’isolation et d’enroulements, et enfin l’analyse du fonctionnement dynamique ainsi que des éléments mécaniques et thermiques.

Un processus de diagnostic pratique peut se présenter comme suit :

• identification du moteur Lenze MF à partir de la plaque signalétique, de la puissance, de la tension, du courant, du type et du mode de raccordement,
• contrôle de la boîte à bornes, des bornes, des câbles, des traces de surchauffe et d’humidité,
• mesure de la résistance des enroulements entre U-V, V-W et W-U,
• mesure de la résistance d’isolation entre les phases court-circuitées et le boîtier PE,
• essai de haute tension afin de vérifier la tenue de l’isolation,
• essai par impulsion afin de détecter les courts-circuits entre spires,
• mesure de la résistance des capteurs de température,
• vérification du circuit d’alimentation du ventilateur de refroidissement continu,
• contrôle des courants de phase en fonctionnement à vide et sous charge,
• vérification des courants de fuite,
• évaluation des vibrations, du bruit et de l’état des paliers,
• mise en relation des résultats avec l’historique de fonctionnement du variateur et les symptômes signalés par l’utilisateur.

Un tel diagnostic de moteur électrique permet de distinguer un endommagement des enroulements de problèmes de refroidissement, d’une mauvaise configuration du variateur, d’une surcharge mécanique ou de problèmes de câblage. C’est particulièrement important dans les sites industriels, où une décision rapide mais erronée peut entraîner un nouvel arrêt.

Vous devez confirmer l’état d’un moteur Lenze MF avant le redémarrage de la ligne ? Confiez des mesures complètes des enroulements, de l’isolation, du refroidissement et du fonctionnement dynamique afin de limiter le risque de retour de panne après le démarrage de la production.

Pourquoi un diagnostic rapide réduit-il les coûts d’arrêt de production ?

La panne d’un moteur triphasé dans une application industrielle est rarement un problème isolé. Un entraînement arrêté peut immobiliser un convoyeur, un système d’alimentation, une pompe, un ventilateur, une machine de process ou tout un fragment de ligne. Dans le cas d’un moteur fonctionnant avec un variateur, s’ajoute encore le risque d’une mauvaise interprétation du problème : on soupçonne parfois le variateur, alors que la cause réelle est l’isolation du moteur, le ventilateur, le capteur de température ou un court-circuit entre spires.

Des mesures professionnelles de moteurs triphasés permettent de décider plus rapidement si le moteur peut continuer à fonctionner, s’il nécessite une réparation, une régénération, un séchage, un rebobinage, un rééquipement ou s’il doit être retiré de l’exploitation. Cela réduit le temps d’incertitude et limite le risque de remplacer inutilement des composants fonctionnels.

L’absence de diagnostic peut entraîner :

• un nouvel arrêt de la machine après une courte période de fonctionnement,
• l’aggravation des dommages des enroulements,
• l’endommagement du variateur ou des protections,
• la surchauffe du moteur à basse vitesse,
• l’augmentation des coûts de réparation,
• l’allongement de l’arrêt de production,
• un risque pour la sécurité des opérateurs et de la machine.

Pour la maintenance, la question la plus importante n’est pas seulement de savoir si le moteur fonctionne, mais s’il peut reprendre le travail en toute sécurité dans une application donnée. C’est pourquoi le diagnostic Lenze MF doit être traité comme un élément de gestion de la fiabilité de l’entraînement, et non uniquement comme une mesure après panne.

Quelles valeurs mesurer dans un moteur Lenze MF ?

Si vous vous demandez comment diagnostiquer un moteur triphasé Lenze MF, commencez par un ensemble complet de mesures couvrant à la fois la partie électrique, thermique et dynamique. Ce n’est qu’ainsi qu’il est possible d’obtenir une image fiable de l’état du moteur.

Les valeurs les plus importantes à mesurer sont :

• résistance des enroulements U-V, V-W et W-U afin d’évaluer la symétrie des phases,
• résistance d’isolation entre les phases court-circuitées et PE afin de détecter les défauts à la terre, l’humidité et la dégradation de l’isolation,
• résultat de l’essai de haute tension afin d’évaluer la tenue de l’isolation,
• résultat de l’essai par impulsion afin de détecter les courts-circuits entre spires,
• résistance des capteurs de température afin d’évaluer la protection thermique,
• paramètres d’alimentation du ventilateur responsable du refroidissement continu,
• courants de phase pendant le fonctionnement à vide et sous charge,
• courants de fuite dans le système moteur, câbles, variateur,
• vibrations, bruit et état des paliers afin d’évaluer la partie mécanique.

La réparation d’un moteur Lenze devrait être précédée d’un diagnostic fiable. Sans mesures, il est facile de confondre un endommagement de l’enroulement avec un problème de refroidissement, une erreur du variateur avec un claquage de l’isolation ou une surcharge mécanique avec une panne du moteur lui-même. C’est précisément pourquoi le diagnostic complet du moteur Lenze MF est la voie la plus sûre pour prendre la bonne décision de service.
