Comment diagnostiquer et réparer KCP2-00-130-547 KUKA KR C2 ? Service teach pendant KUKA pour robot industriel

Le diagnostic et la réparation de KCP2 00-130-547 KUKA KR C2 consistent à vérifier l’écran LCD, le rétroéclairage, le câble de communication, la carte numérique, le clavier à membrane, le joystick ainsi que les circuits de sécurité E STOP et deadman switch. Un service professionnel de teach pendant doit se terminer par un test du panneau sur un contrôleur KUKA KR C2, car ce n’est qu’à ce moment-là qu’il est possible de confirmer que le programmateur manuel communique correctement avec le robot industriel et ne provoque pas le blocage du poste.

KUKA KCP2 00-130-547 est l’un des éléments clés du système KR C2. Pour l’opérateur, c’est l’interface de travail avec le robot ; pour l’automaticien, un outil de programmation des trajectoires de mouvement ; et pour la maintenance, un élément dont la panne peut arrêter toute une cellule de production robotisée. C’est pourquoi un teach pendant endommagé ne doit pas être traité comme un simple panneau opérateur. Cet appareil combine des fonctions de communication, de commande, d’exploitation et de sécurité.

Dans la pratique industrielle, les pannes des panneaux KUKA KCP2 apparaissent le plus souvent là où le robot travaille dans un environnement difficile : soudage, soudage par points, palettisation, transport de pièces, chargement de machines ou cellules de production à forte intensité de travail. Le teach pendant est transporté, posé, connecté, torsadé avec le câble et utilisé avec des gants. Cela entraîne une usure mécanique, des contraintes sur les câbles, des dommages aux boutons, des fissures de l’écran et des pannes électroniques.

Si le panneau ne démarre pas, n’affiche pas d’image, présente un écran fissuré, ne réagit pas aux boutons ou bloque la boucle de sécurité, il vaut la peine de commander un diagnostic teach pendant avant de décider d’acheter un nouvel appareil. Dans de nombreux cas, une réparation KCP2 00-130-547 efficace est possible, avec régénération du câble, remplacement du LCD, réparation de la carte principale ou restauration du bon fonctionnement des éléments de commande.

Si le teach pendant ne démarre pas, n’affiche pas d’image ou bloque le fonctionnement du robot, commandez un diagnostic avant d’acheter un nouvel appareil. La réparation KCP2 00-130-547 peut réduire le temps d’arrêt et limiter le coût de remise en service du poste.

Appelez : +48 717 500 983

KCP2 00-130-547 KUKA KR C2 : quels symptômes indiquent un teach pendant endommagé ?

Qu’est-ce qu’un teach pendant KUKA KCP2 et pourquoi sa panne arrête-t-elle le robot ?

Un teach pendant pour robot industriel KUKA est un programmateur manuel qui permet d’exploiter, de programmer, de tester et de contrôler le robot. Dans le modèle KCP2 00-130-547 KUKA KR C2, l’opérateur utilise l’écran, le clavier à membrane, les boutons de fonction, le joystick ainsi que les éléments de sécurité. Le panneau communique avec l’armoire de commande KR C2 via un câble multiconducteur qui transmet les signaux de commande, de communication et d’alimentation.

Une panne de ce panneau peut signifier :

• impossibilité de démarrer le robot en mode manuel,
• absence d’accès au programme et aux paramètres du poste,
• impossibilité d’enseigner les points de mouvement,
• arrêt du cycle technologique,
• activation d’erreurs de sécurité,
• impossibilité d’effacer les alarmes ou d’effectuer un diagnostic depuis le niveau opérateur.

C’est pourquoi le service teach pendant doit comprendre non seulement le remplacement des éléments visiblement endommagés, mais aussi la vérification de toute la chaîne de communication, d’alimentation, de commande et de sécurité. Le simple retour de l’image sur l’écran ne signifie pas toujours que le panneau est prêt à travailler sur une ligne de production.

Absence d’image sur KCP2 : la matrice LCD, le câble, le rétroéclairage ou la carte principale sont-ils en cause ?

L’un des symptômes les plus fréquents signalés au service est l’absence d’image après le démarrage du panneau KUKA KCP2. Pour l’utilisateur, cela se présente de manière similaire : l’écran reste noir, le panneau ne réagit pas correctement ou l’image apparaît seulement brièvement. Sur le plan technique, il peut y avoir plusieurs causes, et chacune exige une approche diagnostique différente.

Les sources les plus fréquentes du problème d’image sont :

• dommage du rétroéclairage, qui fait que la matrice peut fonctionner, mais l’image reste invisible,
• dommage de la matrice LCD, notamment après un choc, une chute ou une pression sur la face avant du panneau,
• rupture dans le câble de communication, qui coupe l’alimentation ou les signaux nécessaires au fonctionnement du panneau,
• dommage des nappes de signal reliant le LCD à l’électronique,
• défaillance du module LVDS responsable de la transmission des données d’image,
• dommage du processeur graphique ou de la carte numérique, qui nécessite une réparation électronique au niveau des composants.

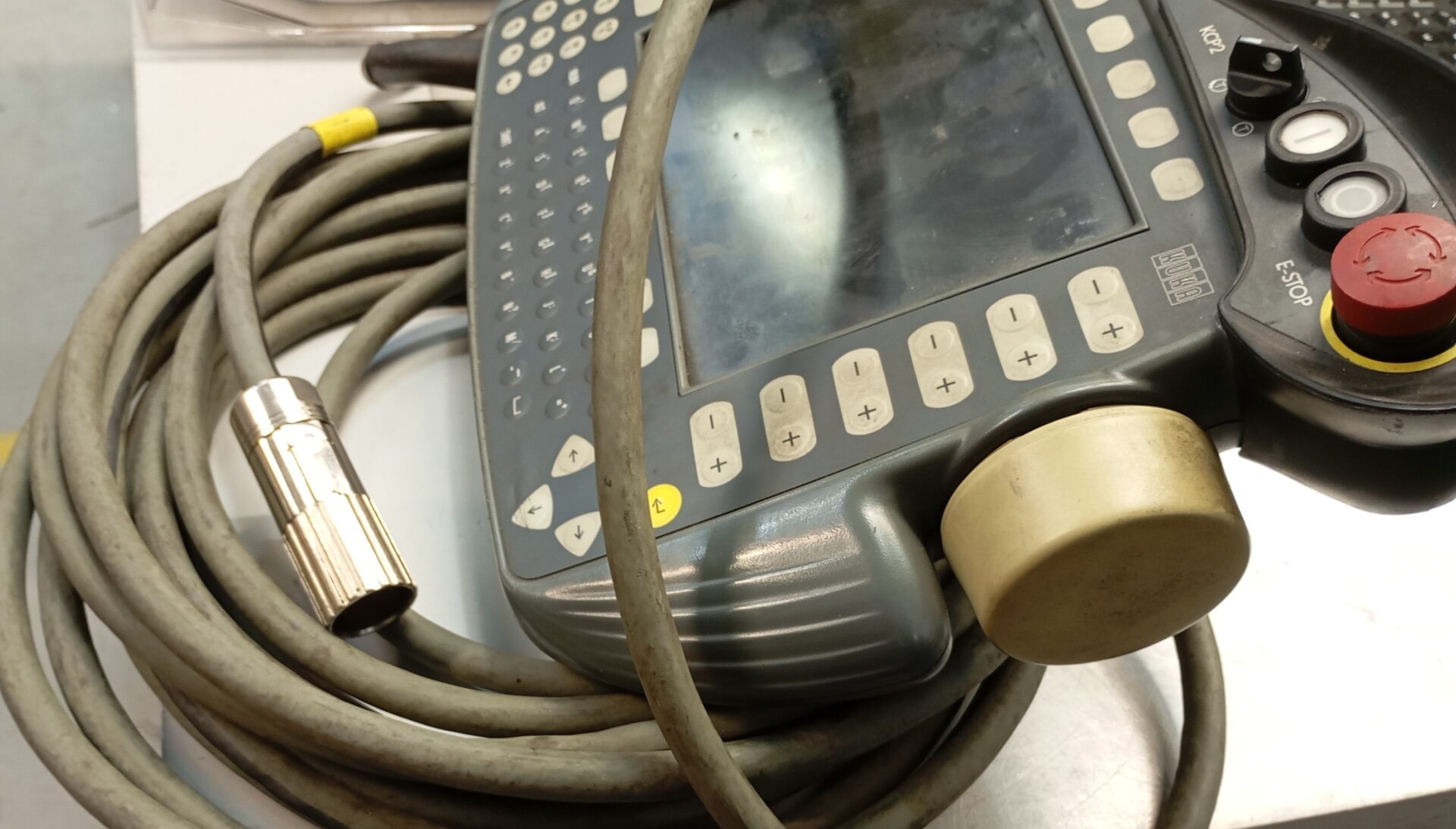

Dans le modèle KCP2, le problème d’absence d’image est très souvent lié à l’exploitation du câble. Le câble est constamment plié, torsadé et soumis à des contraintes dans les zones de décharge de traction. Avec le temps, des microfissures peuvent apparaître dans les conducteurs de signal ou d’alimentation. Le résultat peut être une disparition intermittente de l’image, une absence de réaction du panneau, un démarrage instable ou une perte complète de communication avec KR C2.

Matrice LCD endommagée, lignes mortes et fissures du verre : quand le remplacement est-il nécessaire ?

La matrice LCD du panneau KCP2 00-130-547 est un élément sensible aux chocs et aux contraintes. La chute du programmateur, un impact accidentel avec un outil, l’écrasement du panneau ou une forte pression sur la face avant peuvent entraîner une fissure du verre, des lignes mortes ou une perte de lisibilité de l’écran.

Les symptômes d’un dommage LCD comprennent notamment :

• fissures visibles sous la vitre ou à la surface de l’écran,
• taches noires, décolorations ou effet de fuite de la matrice,
• lignes verticales ou horizontales sur l’écran,
• scintillement de l’image,
• image visible uniquement sous un angle précis,
• absence de rétroéclairage malgré le fonctionnement de l’électronique du panneau.

Le remplacement autonome du LCD dans un teach pendant KUKA est risqué. Il nécessite un démontage précis du boîtier, le débranchement de nappes de signal délicates et un travail à proximité des connecteurs de la carte principale. Une pression excessive, un mauvais levier sur le connecteur ou un dommage accidentel des pistes peut augmenter le coût d’une réparation ultérieure. Pour cette raison, la réparation de panneaux teach pendant doit être effectuée par un service ayant de l’expérience dans l’électronique industrielle et les panneaux KUKA.

Problèmes de clavier à membrane, de joystick et de boutons opérateur

Le deuxième grand groupe de défauts dans les équipements KUKA concerne la couche de saisie des données. Dans un atelier de production, le panneau est souvent utilisé avec des gants, dans un environnement poussiéreux, huileux ou exposé à des projections technologiques. Le clavier à membrane, les boutons de fonction et le joystick 6D travaillent selon des cycles répétitifs, ce qui entraîne avec le temps une dégradation mécanique des contacts et des surfaces de travail.

Les symptômes typiques de ce type de panne sont l’absence de réaction de certains boutons, la nécessité d’appuyer très fort sur les touches, des réactions doubles ou aléatoires lors d’une seule pression, un bouton en court-circuit permanent, un fonctionnement irrégulier du joystick 6D, des problèmes de mouvement précis du robot en mode manuel ou une membrane frontale endommagée, décollée ou fissurée.

La régénération professionnelle KUKA consiste à retirer la membrane usée, à nettoyer soigneusement la face avant du boîtier des résidus de colle technique et à monter une nouvelle couche de façade avec le clavier. Il est important de maintenir la propreté pendant le montage, car les bulles d’air, la poussière ou les impuretés sous la membrane peuvent réduire la durabilité de la réparation et dégrader le confort de travail de l’opérateur.

E STOP et deadman switch : pourquoi une panne du circuit de sécurité bloque-t-elle KR C2 ?

KCP2 00-130-547 intègre des éléments de sécurité qui ont un impact direct sur la possibilité de travailler avec le robot. Les plus importants sont le bouton d’arrêt d’urgence E STOP à deux canaux ainsi que les boutons d’autorisation, c’est-à-dire le deadman switch. Une panne de ces composants ou de leur câblage peut provoquer l’ouverture de la boucle de sécurité et l’arrêt du système KR C2.

En pratique, cela signifie que même si l’écran fonctionne et que le panneau démarre correctement, le robot peut rester bloqué à cause d’un problème dans le circuit de sécurité. C’est pourquoi le diagnostic ne peut pas se limiter uniquement à la vérification de l’écran et du clavier.

En cas de problèmes avec E STOP ou deadman switch, il faut vérifier la continuité des circuits de sécurité, l’état des contacts du bouton d’arrêt d’urgence, le fonctionnement des deux canaux de sécurité, la résistance d’isolement, l’état du câble et des connecteurs, les éventuels courts-circuits entre canaux ainsi que la réaction du contrôleur KR C2 après le raccordement du panneau.

Si le teach pendant bloque le robot ou provoque une erreur de sécurité, il ne faut pas contourner les systèmes de protection ni démarrer le poste par des solutions improvisées. De telles actions peuvent créer un risque réel pour l’opérateur, le technicien de service et la machine. La solution la plus sûre est un service professionnel des programmateurs manuels et un contrôle des circuits de sécurité conformément à la fonction de l’appareil.

Comment se déroule le diagnostic professionnel et la réparation d’un teach pendant KUKA ?

Première étape : évaluation initiale des dommages et entretien avec la maintenance

Le diagnostic professionnel d’un teach pendant commence par la collecte d’informations sur les symptômes et les conditions de travail du panneau. Pour le service, il est important de savoir non seulement que l’appareil ne fonctionne pas, mais aussi quand la panne est apparue, si le problème s’est aggravé progressivement et si le panneau a déjà été réparé auparavant.

Lors de la demande, il est conseillé d’indiquer la désignation complète de l’appareil, par exemple KCP2 00-130-547 KUKA KR C2, la description du symptôme de panne, l’information sur une éventuelle chute ou un choc du panneau, la nature du problème ainsi que les données relatives aux erreurs signalées par le robot. Il est particulièrement important de préciser si le problème concerne l’image, le clavier, le câble, le connecteur, E STOP, deadman switch, la communication ou la boucle de sécurité.

L’entretien technique permet de réduire plus rapidement le champ des causes possibles et de planifier le diagnostic. Un panneau après une chute s’analyse différemment d’un appareil avec un câble endommagé, et différemment encore d’un KCP2 qui démarre, mais bloque la boucle de sécurité dans l’armoire KR C2.

Appelez : +48 717 500 983

Deuxième étape : mesures du câble, de l’alimentation, de la continuité et des circuits de sécurité

Après l’évaluation visuelle, des mesures électriques sont effectuées. Dans le cas des panneaux KUKA KCP2, le câble de communication est particulièrement important. C’est un élément fortement sollicité, exposé aux flexions, torsions et contraintes. Les microfissures des conducteurs peuvent provoquer des pannes difficiles à détecter sans mesures précises.

Le service vérifie la continuité des conducteurs du câble, l’état de l’alimentation du panneau, la qualité des connexions dans les connecteurs, les coupures qui apparaissent lors du mouvement du câble, la résistance d’isolement, la continuité des circuits E STOP, le fonctionnement des boutons d’autorisation deadman switch ainsi que la possibilité de courts-circuits entre canaux dans les circuits de sécurité.

Cette étape est essentielle, car le remplacement de la seule matrice LCD ne résoudra pas le problème si la cause de l’absence d’image est une coupure dans le câble d’alimentation ou de signal. De même, la réparation du clavier ne remettra pas le robot en service si le contrôleur KR C2 détecte toujours une ouverture de la boucle de sécurité.

Troisième étape : diagnostic du LCD, du rétroéclairage, du KVGA et de la carte numérique

L’étape suivante consiste à analyser la chaîne d’image. Selon le symptôme, le service vérifie la matrice LCD, le rétroéclairage CCFL, les nappes de signal, les connecteurs, le module KVGA ainsi que l’électronique responsable de la génération et de la transmission de l’image. En cas de défauts plus avancés, un diagnostic de la carte numérique peut être nécessaire.

Symptôme	Cause possible	Action de service
Absence d’image après le démarrage	rétroéclairage endommagé, rupture du câble, panne du KVGA ou de la carte numérique	mesures d’alimentation, test LCD, diagnostic du câble et de l’électronique
Image très faiblement visible	panne du rétroéclairage CCFL	vérification de la chaîne de rétroéclairage et remplacement des éléments endommagés
Lignes sur l’écran	dommage du LCD, de la nappe ou de la transmission d’image	test de la matrice, contrôle des connecteurs et de la chaîne LVDS
Disparition intermittente de l’image	microfissures du câble, connecteur desserré, problème électronique	test sous charge, mesures lors du mouvement du câble, contrôle de la carte

C’est précisément à cette étape que se révèlent les défauts invisibles lors d’une simple évaluation visuelle. Le panneau peut sembler correct de l’extérieur, mais présenter des connexions endommagées, une alimentation instable, une coupure dans la chaîne d’image ou une panne d’éléments SMD/BGA sur la carte.

Quatrième étape : réparation électronique, remplacement de composants et régénération du panneau

Après confirmation de la cause de la panne, la réparation peut commencer. L’étendue des travaux dépend du résultat du diagnostic. Dans le cas de KCP2 00-130-547, les travaux les plus fréquents sont des réparations mécaniques, électroniques et des tests fonctionnels sur le robot, qui restaurent le fonctionnement du panneau sans devoir remplacer tout l’appareil.

L’étendue typique des travaux peut inclure le remplacement de la matrice LCD, la réparation ou le remplacement du rétroéclairage, le remplacement du câble de communication, la réparation de la carte principale ou de la carte numérique au niveau des composants, la réparation de la chaîne LVDS, le remplacement ou la régénération du clavier à membrane, la régénération du joystick 6D, le remplacement des boutons endommagés, la vérification et la réparation de E STOP, le contrôle des boutons deadman switch ainsi que le nettoyage de l’intérieur du panneau des impuretés techniques.

La réparation des teach pendants exige une expérience en électronique industrielle ainsi qu’un stock richement équipé de pièces de rechange de haute qualité, car un seul appareil comprend des éléments mécaniques, électroniques, de communication et de sécurité. Une intervention incorrecte peut entraîner l’endommagement des nappes, des pistes, des connecteurs ou de la carte principale, ce qui augmente le coût d’une régénération ultérieure.

Vous avez un teach pendant KUKA endommagé ? Commandez un diagnostic avant de prendre la décision d’acheter un nouveau panneau. Dans de nombreux cas, la réparation KCP2 00-130-547 permet de remettre le robot en service plus rapidement et à moindre coût.

Cinquième étape : tests après réparation sur le contrôleur KUKA KR C2

La dernière étape de la réparation doit être un test fonctionnel. Dans le cas des panneaux KUKA, il ne suffit pas de vérifier si l’écran s’allume et si les boutons réagissent. L’appareil doit être vérifié dans des conditions aussi proches que possible du travail avec le robot, c’est-à-dire avec un contrôleur KR C2.

Le test après réparation comprend le démarrage du panneau, le contrôle de l’image et du rétroéclairage, la vérification de la réaction du clavier à membrane, le test du joystick 6D, la vérification de E STOP, le contrôle du deadman switch, la vérification de la communication avec KR C2, le contrôle de la stabilité de fonctionnement après mouvement du câble ainsi que l’évaluation du bon fonctionnement après remontage du boîtier.

Seul un tel test permet d’avoir la certitude que le teach pendant pour robot industriel KUKA est prêt à retourner sur la ligne de production. Pour le service maintenance, cela a une importance pratique, car un panneau réparé ne doit pas générer un nouvel arrêt non planifié.

Quand la réparation KCP2 00-130-547 est-elle rentable par rapport au remplacement de tout le panneau ?

La réparation KCP2 00-130-547 est particulièrement rentable lorsque le dommage concerne la matrice LCD, le câble, le clavier à membrane, le joystick, le connecteur, le rétroéclairage ou des composants électroniques précis. Dans de tels cas, la régénération peut restaurer la pleine fonctionnalité du panneau sans qu’il soit nécessaire d’acheter un programmateur complet.

Il vaut la peine d’envisager une réparation surtout lorsque le panneau est compatible avec le système KR C2 existant, que la panne est apparue après une chute, un choc ou un dommage du câble, que l’appareil fonctionne partiellement mais présente des problèmes d’image ou de boutons, que le robot est arrêté et que le délai de remise en service est important, qu’un panneau neuf ou de remplacement est difficilement disponible et que l’entreprise souhaite limiter le coût de réparation du poste sans perdre la compatibilité avec l’armoire KR C2 existante.

Le remplacement complet du panneau peut être nécessaire en cas de dommages mécaniques très étendus, de destruction grave de la carte ou d’impossibilité de restaurer les circuits de sécurité en toute sécurité. Dans la plupart des cas typiques, le service de panneaux opérateur commence toutefois par le diagnostic, car seul celui-ci montre l’étendue réelle des dommages.

Comment préparer un panneau KUKA pour une demande de service ?

Pour accélérer le devis et le diagnostic, il est utile de préparer les informations de base sur l’appareil. Plus la description du problème est précise, plus le service peut déterminer rapidement la cause probable de la panne et planifier la réparation.

Lors de la demande, préparez le modèle du panneau, par exemple KUKA KCP2 00-130-547, l’information que le panneau fonctionne avec le système KUKA KR C2, la description du symptôme, des photos de la face avant, de l’arrière, du câble et du connecteur, l’information sur une éventuelle chute ou immersion, les données relatives aux erreurs de sécurité signalées par le robot ainsi que le délai attendu de réalisation de la réparation.

RGB Elektronika réalise le service teach pendant, la réparation de panneaux teach pendant, le service de panneaux opérateur ainsi que le service de programmateurs manuels utilisés dans l’automatisation industrielle. Pour les panneaux KUKA KCP2, le diagnostic, la réparation électronique, la régénération des éléments de commande, le remplacement du câble et les tests fonctionnels après réparation sont possibles.

Un teach pendant KUKA KCP2 00-130-547 endommagé ne signifie pas toujours qu’il faut remplacer tout le panneau. Si la cause est le LCD, le câble, la membrane, le joystick, le rétroéclairage, le LVDS, E STOP ou l’électronique de la carte, une réparation professionnelle peut restaurer le fonctionnement de l’appareil et réduire l’arrêt du robot industriel.

Appareil de remplacement pendant la réparation, ou comment minimiser le temps d’arrêt ?

Nous comprenons que dans une usine de production moderne, chaque heure d’arrêt d’un robot KUKA génère des pertes financières mesurables. Pour répondre aux besoins de nos clients, RGB Elektronika propose un service unique de location d’un panneau KCP2 00-130-547 fonctionnel pendant la durée du processus de service. Nous disposons d’une large flotte de programmateurs de remplacement prêts à fonctionner, dédiés aux contrôleurs KR C2, que nous mettons à disposition en mode immédiat. Ainsi, votre poste robotisé peut poursuivre le processus de production sans retards inutiles, tandis que nos spécialistes rétablissent votre teach pendant d’origine à sa pleine fonctionnalité d’usine.
