Codes d’erreur du variateur Lenze E94ASHE2024. Diagnostic des messages, causes des pannes et méthodes de réparation

Les codes d’erreur du variateur Lenze E94ASHE2024 permettent de limiter la recherche de panne à l’électronique de commande, à la section de puissance, au système de refroidissement, au bus DC, au moteur, au système de retour ou à la communication avec les modules d’extension. Le code lui-même ne doit toutefois pas être considéré comme une indication univoque du composant endommagé. Un diagnostic efficace du Lenze E94ASHE2024 nécessite de mettre le message en relation avec les conditions dans lesquelles il est apparu, l’historique des événements et les paramètres de fonctionnement de l’axe. Sur les variateurs Lenze 9400 HighLine, le journal des événements, les paramètres de diagnostic et l’oscilloscope intégré sont notamment utiles à cet effet.

Le Lenze E94ASHE2024 appartient à la gamme Servo Drives 9400 HighLine destinée aux applications avancées de commande de mouvement. L’appareil peut assurer non seulement la régulation du moteur, mais aussi le positionnement, la prise d’origine de l’axe, le fonctionnement Jog, l’arrêt rapide, le suivi de la position, de la vitesse et du couple, la gestion du retour ainsi que la communication avec le système d’automatisation. Pour cette raison, une panne du variateur peut immobiliser non seulement un composant isolé, mais aussi l’ensemble du processus technologique ou un axe de la machine.

Appelez-nous : +48 717 500 983

Codes d’erreur Lenze E94ASHE2024 – signification des messages et causes des pannes

Comment interpréter les erreurs du Lenze 9400 HighLine ?

Lors du diagnostic, il est essentiel de noter le code complet ainsi que le message affiché au moment de l’arrêt de l’appareil. Il convient également de déterminer si l’alarme apparaît immédiatement après le démarrage, lors de l’activation du moteur, pendant l’accélération, le freinage, après avoir atteint une certaine charge ou seulement après une période de fonctionnement prolongée. Ce contexte permet souvent de distinguer rapidement un problème électronique d’une surcharge, d’une surchauffe, d’un problème de retour ou d’alimentation.

Code d’erreur	Message	Signification et orientation du diagnostic
0x00680000	Control card is defect	Le variateur ne peut pas identifier correctement la carte de commande. Si le message réapparaît après un redémarrage, un problème de l’électronique de commande doit être envisagé.
0x00680001	Power section is defect	La section de puissance ne peut pas être correctement identifiée. Une erreur récurrente peut indiquer un défaut dans la zone responsable de la conversion de l’énergie et de l’alimentation du moteur.
0x00680002	Memory module is defect or missing	Le module mémoire n’a pas été détecté, est mal installé ou est endommagé. Il convient de vérifier sa présence et sa connexion.
0x00680003	Safety module is defect or missing	Le variateur ne peut pas identifier le module de sécurité. Le diagnostic doit inclure le module, sa connexion et sa configuration.
0x00770001	Heatsink: Overtemperature	La température du dissipateur thermique a dépassé la valeur limite. Il convient de vérifier les conditions de refroidissement, la température dans l’armoire, la propreté du variateur, les filtres et le débit d’air.
0x00770003	Motor: Overtemperature	La température du moteur a dépassé la limite de surveillance. Les causes possibles comprennent notamment une surcharge, un cycle de fonctionnement intensif ou un problème dans le circuit de surveillance de la température du moteur.
0x00770010	Heatsink: Fan is defect	La vitesse du ventilateur du dissipateur thermique est trop faible. Il convient de vérifier l’encrassement, la libre circulation de l’air dans le système de refroidissement et l’état du ventilateur.
0x00770011	Inside the device: Fan is defective	Le variateur a détecté un problème avec le ventilateur interne. Le système de refroidissement de l’appareil doit être contrôlé.
0x00780001	Device utilisation Ixt > 100%	La charge admissible du variateur a été dépassée. Le problème peut notamment apparaître lors d’accélérations fréquentes ou prolongées nécessitant un courant élevé.
0x00780002	Motor load I²xt > C00127	La charge thermique admissible du moteur a été dépassée. Il convient de vérifier la charge, le courant continu et les paramètres de mouvement.
0x007B000E	DC bus overvoltage	La tension du bus DC est trop élevée. Le problème peut être lié à l’énergie renvoyée vers le circuit DC pendant le freinage. Le système de freinage doit notamment être contrôlé.
0x007B000F	DC bus undervoltage	La tension du circuit DC est tombée sous le seuil admissible. Il convient de vérifier l’alimentation du variateur et les paramètres liés à la tension secteur.
0x007B0010	Overcurrent detected	Le variateur a détecté une surintensité. Parmi les causes possibles figurent des problèmes de câble moteur, un court-circuit, un défaut à la terre ou des paramètres défavorables du circuit moteur.
0x007B0011	Earth fault detected	Un défaut à la terre a été détecté dans le circuit moteur. Le diagnostic doit commencer par le câble moteur et l’état de l’isolation.
0x007B0018	Resolver: Open circuit	Le variateur a détecté une coupure dans le circuit du résolveur. Il convient de vérifier le câble, les connecteurs et le résolveur lui-même.
0x007B001A	Absolute value encoder: Communication error	La communication avec le codeur absolu n’est pas correcte. Le câble, le codeur, son alimentation et les paramètres de retour doivent être contrôlés.
0x007B001B	Encoder: Open circuit	Une coupure du câble du codeur, un défaut du codeur ou une configuration incorrecte du type de retour sont possibles.
0x007B0021	Brake transistor: Overcurrent	Une surintensité du transistor de freinage s’est produite. Il convient de vérifier les câbles et la résistance de freinage afin de détecter un éventuel court-circuit ou défaut à la terre.

Erreurs de l’électronique, de la section de puissance et des modules du Lenze E94ASHE2024

Les codes 0x00680000, 0x00680001, 0x00680002 et 0x00680003 orientent le diagnostic vers les principaux composants matériels du variateur. Les messages « Control card is defect » et « Power section is defect » sont particulièrement importants, car ils concernent des zones indispensables au bon fonctionnement de l’ensemble de l’appareil.

Pour le code 0x00680002, il convient d’accorder une attention particulière au module mémoire. Dans la gamme Lenze 9400 HighLine, il peut stocker les paramètres de l’application. Son état est donc important non seulement pour le diagnostic, mais aussi pour la restauration ultérieure de la configuration après une réparation ou un remplacement du variateur.

Si le variateur signale régulièrement une erreur de carte de commande ou de section de puissance après une remise sous tension, le simple acquittement de l’alarme ne supprime pas la cause du problème. La répétition du message constitue une information importante pour le service technique et doit être prise en compte lors du diagnostic approfondi de l’électronique.

Surchauffe et surcharge du variateur Lenze 9400 HighLine

Les codes 0x00770001, 0x00770010 et 0x00770011 sont liés au système de refroidissement. Dans ce type de situation, il faut vérifier non seulement le ventilateur lui-même, mais aussi la propreté du dissipateur thermique, le débit d’air et les conditions à l’intérieur de l’armoire de commande. L’encrassement du système de refroidissement peut provoquer une augmentation progressive de la température, c’est pourquoi l’erreur n’apparaît pas toujours immédiatement après le démarrage de la machine.

Les messages Device utilisation Ixt > 100% et Motor load I²xt > C00127 sont d’une autre nature. Ils indiquent un dépassement de la charge admissible du variateur ou du moteur. Dans ce cas, il convient d’analyser le cycle de fonctionnement de l’axe, la durée et la fréquence des accélérations ainsi que la charge présente pendant le processus.

Si les erreurs de surcharge commencent à apparaître après une modification des paramètres de la machine, du produit ou du cycle de production, le diagnostic ne doit pas se limiter au variateur lui-même. Les conditions réelles de fonctionnement de l’axe doivent également être évaluées.

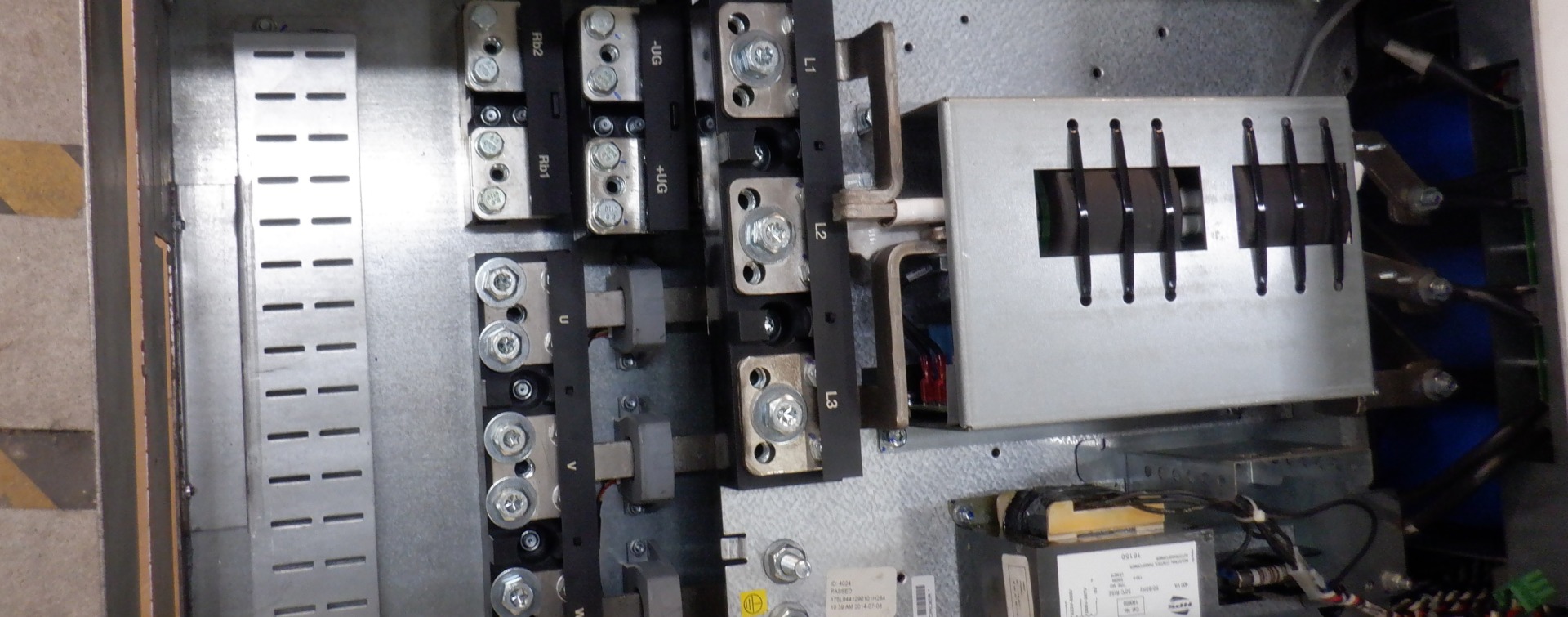

DC bus overvoltage, overcurrent et earth fault – problèmes du circuit de puissance

L’erreur 0x007B000E – DC bus overvoltage signifie que la tension du bus DC est trop élevée. L’un des moments critiques au cours desquels la tension peut augmenter est le freinage, lorsque l’énergie mécanique est renvoyée vers le système. Le diagnostic doit donc inclure le système de freinage et la résistance de freinage.

La situation inverse se produit avec le code 0x007B000F – DC bus undervoltage. Dans ce cas, la tension du circuit DC tombe en dessous du niveau admissible et il est nécessaire de vérifier le côté alimentation ainsi que les réglages liés à la tension secteur.

Les codes 0x007B0010 – Overcurrent detected et 0x007B0011 – Earth fault detected nécessitent une attention particulière à la liaison entre le variateur et le moteur. Un court-circuit, un défaut à la terre ou un problème de câble peuvent provoquer l’arrêt immédiat du variateur. Avant de décider de remplacer le servovariateur, il est donc utile de déterminer si la cause réelle ne se situe pas en dehors de son électronique.

La même approche doit être adoptée pour le code 0x007B0021 – Brake transistor: Overcurrent. Le diagnostic doit également inclure la résistance de freinage et son câblage, car un problème au niveau d’un composant externe peut générer une alarme côté variateur.

Erreurs du résolveur et du codeur du Lenze E94ASHE2024

Le Lenze 9400 HighLine peut fonctionner avec différents systèmes de retour, notamment des résolveurs, des codeurs incrémentaux TTL, des codeurs Sin/Cos ainsi que des codeurs absolus utilisant Hiperface et EnDat. Les informations de retour sont essentielles pour une régulation correcte de la position, de la vitesse et du couple. La perte du signal peut donc arrêter l’axe même si la section de puissance et le moteur restent fonctionnels.

0x007B0018 – Resolver: Open circuit indique une coupure dans le circuit du résolveur. Les causes doivent être recherchées au niveau du câble, des connecteurs ou du résolveur lui-même. En revanche, 0x007B001A – Absolute value encoder: Communication error signale un problème de communication avec le codeur absolu. Il faut alors contrôler aussi bien les connexions que l’alimentation et les paramètres de retour.

Le code 0x007B001B – Encoder: Open circuit peut apparaître en cas de rupture du câble, de panne du codeur ou de configuration incompatible. Il s’agit d’un bon exemple d’erreur pour laquelle le remplacement complet du variateur sans vérification préalable du système de retour peut ne pas éliminer la cause de la panne.

Absence de phase moteur et erreurs de communication avec les modules

Les codes 0x007B002D, 0x007B002E et 0x007B002F indiquent respectivement un problème sur la phase U, V ou W entre le variateur et le moteur. Le diagnostic doit donc couvrir l’ensemble du circuit de puissance depuis la sortie du variateur jusqu’au moteur, et pas uniquement l’électronique de l’appareil.

L’erreur 0x007F0002 concerne quant à elle la communication entre le variateur et un module de l’appareil. Le Lenze 9400 HighLine possède une architecture de communication modulaire et peut utiliser des extensions installées dans les emplacements MXI1 et MXI2. Selon la configuration, Ethernet, ETHERNET Powerlink ou PROFIBUS peuvent notamment être utilisés. Un problème de communication peut donc provenir du module lui-même, de la connexion ou de perturbations affectant la transmission.

Diagnostic et réparation du Lenze E94ASHE2024 – comment trouver l’origine de la panne ?

Comment diagnostiquer étape par étape un variateur Lenze E94ASHE2024 défectueux ?

Un diagnostic efficace des messages du Lenze E94ASHE2024 doit commencer par la collecte d’informations avant de passer au remplacement des composants. En pratique, il est conseillé de suivre l’ordre suivant :

• Notez le code d’erreur exact ainsi que le message complet affiché par le variateur.
• Déterminez le moment où la panne se produit – démarrage, accélération, vitesse constante, charge élevée, freinage ou fonctionnement prolongé.
• Vérifiez l’historique des événements, afin de déterminer si d’autres erreurs ont précédé l’arrêt.
• Contrôlez les éléments externes indiqués par le code, par exemple le moteur, le câble, le résolveur, le codeur, la résistance de freinage ou l’alimentation.
• Vérifiez les conditions de fonctionnement du variateur, en particulier la température et la charge.
• Comparez le comportement de l’axe aux paramètres de diagnostic disponibles dans le système.
• Si l’erreur réapparaît et indique l’électronique du variateur, envoyez l’appareil pour un diagnostic en atelier.

Journal des événements et oscilloscope du Lenze 9400 HighLine

L’un des principaux avantages du 9400 HighLine en matière de diagnostic est la possibilité d’analyser bien plus que l’alarme actuelle. Le journal intégré enregistre chronologiquement les événements, notamment les erreurs système, les erreurs d’application, les activations du variateur et les opérations liées aux jeux de paramètres.

L’oscilloscope intégré peut fournir encore davantage de données. Cette fonction permet d’enregistrer de 1 à 8 canaux et jusqu’à 16 384 valeurs de mesure, ainsi que d’utiliser différentes conditions de déclenchement. Il est ainsi possible d’observer notamment le courant moteur, la vitesse, la température, le couple et le comportement de l’axe au moment où le problème se produit.

Cette fonction est particulièrement utile pour les pannes intermittentes. Si la machine ne s’arrête que pendant une phase précise du cycle, l’analyse des courbes peut fournir davantage d’informations que la simple lecture du code d’alarme final.

Que vérifier avant d’envoyer le variateur au service technique ?

Avant de demander une réparation du Lenze E94ASHE2024 il est utile de rassembler des informations susceptibles de raccourcir l’étape d’identification du problème : le code d’erreur exact, une description du comportement de la machine, le moment où l’alarme apparaît, les références du variateur et du moteur ainsi que les informations concernant les modifications effectuées juste avant la panne.

Si un historique des événements ou une sauvegarde de la configuration est disponible, il convient également de les conserver. Le module mémoire est particulièrement important, car il peut contenir des paramètres d’application nécessaires à la restauration du fonctionnement de l’axe.

Le variateur a arrêté la machine et l’erreur revient régulièrement ? Transmettez au service technique la référence Lenze E94ASHE2024, le code d’alarme et une description du moment où l’arrêt se produit. Cela permet d’orienter le diagnostic de manière beaucoup plus précise qu’une simple indication selon laquelle « le variateur ne fonctionne pas ».

Pourquoi le retour est-il important pour le diagnostic ?

Le Lenze E94ASHE2024 peut faire partie d’un système précis de positionnement ou de synchronisation d’axes. Le variateur utilise les informations de retour pour réguler le mouvement. Ainsi, même un problème apparemment mineur avec le résolveur, le codeur ou le câble de signal peut empêcher le bon fonctionnement de la machine.

Cela revêt une grande importance du point de vue de la maintenance. Si le variateur signale une erreur de codeur ou de résolveur, il ne faut pas conclure automatiquement à une défaillance de l’électronique principale. La source du problème peut se trouver dans le câble, le connecteur, le capteur lui-même ou sa configuration.

Le même principe s’applique aux erreurs de surintensité, de défaut à la terre ou de perte d’une phase moteur. Le diagnostic du Lenze E94ASHE2024 doit couvrir l’ensemble du système d’entraînement, et pas uniquement l’appareil installé dans l’armoire de commande.

Réparer ou remplacer le Lenze E94ASHE2024 ?

Le choix entre réparation et remplacement doit dépendre de l’origine réelle du défaut, de l’état de l’appareil et des exigences de production. Si l’erreur est liée à un composant externe tel qu’un codeur, un résolveur, un câble ou une résistance de freinage, le remplacement complet du servovariateur peut ne pas résoudre le problème.

Si le diagnostic confirme une défaillance de l’électronique de commande ou de la section de puissance, deux scénarios deviennent possibles : réparation du Lenze E94ASHE2024 ou mise en service d’un appareil de remplacement. La conception du 9400 HighLine facilite la seconde option, car la configuration de l’application peut être stockée dans le module mémoire.

Si le contrôleur est endommagé, mais que le module mémoire et les modules d’extension utilisés restent opérationnels, ils peuvent être réutilisés avec un appareil de remplacement. Le variateur prend également en charge la plaque signalétique électronique ENP, qui permet d’utiliser les données moteur enregistrées lors de la mise en service.

En pratique, cela signifie qu’en cas de panne, il convient de protéger non seulement la configuration logicielle, mais aussi les modules fonctionnels associés à l’appareil. Ils peuvent jouer un rôle important dans la remise en service rapide de l’axe.

Comment réduire le temps d’arrêt après une panne du Lenze 9400 HighLine ?

Pour le service de maintenance, la conséquence la plus importante d’une panne de servovariateur est généralement l’arrêt du processus. Les opérations de diagnostic doivent donc répondre simultanément à deux questions : qu’est-ce qui a provoqué l’erreur et comment remettre l’axe en service de manière sûre le plus rapidement possible ?

La sauvegarde préalable de la configuration, la documentation des références des appareils ainsi que la conservation des informations concernant le moteur et le système de retour utilisés sont ici très importantes. Dans le cas du 9400 HighLine, le module mémoire joue un rôle essentiel et peut considérablement simplifier la restauration des paramètres après le remplacement du contrôleur.

Il est également recommandé d’enregistrer les codes d’erreur qui apparaissent au lieu de se limiter à les acquitter. Une série d’erreurs précédant l’arrêt final peut indiquer une cause qui serait autrement difficile à reproduire sur un banc de service.

Quand faut-il faire appel au service Lenze E94ASHE2024 ?

Le service du Lenze E94ASHE2024 doit notamment être envisagé lorsqu’une erreur indiquant la carte de commande ou la section de puissance revient après un redémarrage, lorsque l’appareil signale des surintensités répétées malgré un circuit moteur fonctionnel, lorsque des problèmes surviennent au niveau des modules internes ou lorsque le variateur ne fonctionne pas correctement malgré l’élimination des causes externes.

Un diagnostic spécialisé est également justifié pour les défauts qui n’apparaissent que sous charge ou après échauffement de l’appareil. Dans de tels cas, la simple lecture du code peut ne pas suffire pour déterminer précisément la zone défectueuse.

Vous avez besoin d’une réparation du variateur Lenze E94ASHE2024 ou d’un service pour le 9400 HighLine ? Préparez la référence de l’appareil, le code d’erreur ainsi qu’une description du comportement de la machine et contactez le service technique. Plus les informations sur les conditions d’apparition de la panne sont précises dès le départ, plus il est facile d’orienter correctement le diagnostic.

En cas d’arrêt critique, un diagnostic rapide permet également de déterminer si la meilleure solution consiste à réparer le Lenze 9400 HighLine, à éliminer un problème dans l’installation associée ou à utiliser un appareil de remplacement. La décision ne repose ainsi pas uniquement sur le code d’alarme, mais sur l’état réel de l’ensemble du système d’entraînement. —> Demander une réparation
