Codes d’erreur BAUMULLER BKF12. Diagnostic des alarmes, causes des pannes et méthodes de réparation

Les codes d’erreur BAUMULLER BKF12 permettent de cibler la recherche de panne notamment sur l’alimentation, le circuit d’induit, l’excitation, le système de retour, la synchronisation réseau, l’électronique de commande ou l’étage de puissance. Sur le modèle BKF12/050/400-604000006 il est recommandé de commencer le diagnostic par le paramètre P159, qui affiche les messages enregistrés. Ce n’est qu’après avoir identifié le code précis qu’il est possible de déterminer si le problème peut être résolu au niveau de l’installation et de l’entraînement ou si un diagnostic et une réparation du BAUMULLER BKF12 par un service spécialisé en électronique industrielle sont nécessaires.

Il est important de noter que P159 n’est pas une erreur spécifique. Il s’agit d’un paramètre de diagnostic utilisé par le régulateur pour présenter les codes d’erreur présents. L’information « erreur P159 BAUMULLER » n’est donc qu’un point de départ – c’est le nombre affiché par l’appareil qui est déterminant, par exemple 24, 38, 45 ou 107.

Le BAUMÜLLER BKF12/050/400-604000006 est un convertisseur à thyristors quatre quadrants destiné à la régulation des entraînements à courant continu. La version 050 possède un courant nominal DC de 50 A, une plage de réglage P025 de 25-50 A et fonctionne avec une alimentation 3 × 400 V à une fréquence réseau de 47-63 Hz. Une tolérance de tension de ±10% est prévue pour la partie puissance. À partir de la version 50 A, un refroidissement forcé est utilisé, de sorte que l’état du ventilateur joue également un rôle direct dans le diagnostic des alarmes thermiques.

Appelez-nous : +48 717 500 983

Codes d’erreur BAUMULLER BKF12 – comment lire P159 et identifier une alarme ?

Que signifie P159 sur le BAUMULLER BKF12 ?

Le paramètre P159 affiche cycliquement les erreurs enregistrées. Si plusieurs erreurs sont présentes, les différents numéros apparaissent successivement. Le paramètre P005 sert quant à lui à lire et traiter une erreur individuelle.

Cela a une importance pratique lors d’une panne machine. Avant de réinitialiser l’appareil, il est recommandé de noter tous les messages visibles dans P159, car un ensemble de plusieurs codes fournit souvent davantage d’informations qu’une seule alarme. Par exemple, des problèmes simultanés de synchronisation, d’alimentation auxiliaire et de mesure du courant peuvent orienter le diagnostic vers l’électronique du régulateur plutôt que vers le moteur lui-même.

Dans la série BKF12, il faut également distinguer les erreurs des messages d’avertissement. Les codes de 01 à 99 provoquent le verrouillage du régulateur et le signalement d’une panne, tandis que le contacteur principal est désactivé. Les messages à partir de 100 ont généralement un caractère informatif ou d’avertissement et ne provoquent pas automatiquement le même verrouillage de l’entraînement.

Une réinitialisation ne doit pas remplacer le diagnostic. Si la même alarme réapparaît, le fait d’effacer plusieurs fois l’erreur sans éliminer sa cause peut augmenter le risque d’endommagement des modules de puissance, du moteur ou de l’installation d’entraînement.

Principaux codes d’erreur BAUMULLER BKF12

Code	Signification	Que vérifier ?
01	Absence ou perturbation de la tension ±15 V	Alimentation de l’électronique, tensions auxiliaires, carte du régulateur et connexions
07	Tension réseau incorrecte	Alimentation triphasée, niveau de tension et installation d’alimentation
14	Perte de phase	Présence de toutes les phases, protections, contacteur et connexions
16	Entraînement bloqué fonctionnant en limitation de courant	Mécanique de la machine, charge, moteur et réglages de limitation du courant
17	Circuit d’induit ouvert ou problème avec sa protection	Circuit d’induit, câbles, bornes et fusibles à semi-conducteurs
24	Courant d’excitation trop faible	Circuit d’excitation, connexions, enroulement du moteur et paramètres de champ
33 / 34	Surintensité du pont	Étage à thyristors, moteur, circuit d’induit, mesure du courant et possibilité de court-circuit
36	Absence de synchronisation avec le réseau	Alimentation, signal de synchronisation et connexion X10
38	Absence de signal de génératrice tachymétrique ou d’encodeur	Capteur de vitesse, câbles, connecteurs et circuit d’induit
39	Polarité incorrecte du retour	Connexion de la génératrice tachymétrique, de l’encodeur, de l’induit et de l’excitation
45	Connexion incorrecte de l’excitation	Circuit de champ, ordre et conformité des connexions
49-61	Problèmes d’EEPROM ou de jeu de paramètres	Mémoire, cohérence des données, jeux de paramètres enregistrés et électronique de commande
107	Température du dissipateur de la partie puissance supérieure à 85°C	Ventilateur, circulation d’air, dissipateur, température de l’armoire et charge de l’entraînement

Ce tableau doit servir de point de départ. Un même code peut être provoqué aussi bien par une panne du régulateur lui-même que par un problème situé à l’extérieur de l’appareil. Il faut donc vérifier l’installation d’entraînement avant de remplacer l’électronique.

Si l’alarme réapparaît après vérification de l’installation, le BAUMULLER BKF12 peut être envoyé pour un diagnostic en atelier. Le contrôle de l’électronique, des circuits d’alimentation, des voies de mesure et de la partie puissance permet de déterminer si une réparation d’un circuit spécifique suffit ou si une remise en état plus complète de l’appareil est nécessaire.

Erreurs d’alimentation et de réseau – 01, 07, 14 et 36

Les erreurs liées au réseau doivent être diagnostiquées à partir de l’alimentation du régulateur. Il faut tout d’abord vérifier la présence des trois phases, le niveau de tension, les protections et la conformité des connexions. Le code 14 indique une perte de phase, tandis que le code 36 oriente le diagnostic vers le système de synchronisation réseau et la connexion X10.

Une attention particulière doit être accordée à l’erreur 01. L’absence ou l’instabilité de la tension ±15 V peut indiquer un problème au niveau de l’alimentation électronique ou des circuits présents sur les cartes de l’appareil. Si les tensions d’entrée sont correctes et que l’erreur reste active, un diagnostic du régulateur au niveau des composants est justifié.

Erreurs d’induit et de surcharge – 16, 17, 33 et 34

Le code 16 peut apparaître lorsque l’entraînement reste en limitation de courant et n’atteint pas la vitesse requise. Dans ce cas, il faut exclure un blocage mécanique de la machine, une surcharge ainsi qu’un problème de moteur.

En présence de l’erreur 17 BAUMULLER BKF12 il faut vérifier la continuité du circuit d’induit ainsi que les fusibles. La cause peut être une coupure dans le circuit, un problème de raccordement du moteur ou le déclenchement d’une protection.

Les codes 33 et 34 indiquent une surintensité du pont et nécessitent une prudence accrue. S’ils réapparaissent, il faut envisager non seulement un court-circuit ou un problème côté moteur, mais aussi un défaut du circuit de mesure du courant ou des composants de l’étage de puissance à thyristors.

Une surintensité répétitive ne doit pas être réinitialisée plusieurs fois sans effectuer de mesures. En cas de codes 33 ou 34, il est recommandé de retirer le régulateur des essais de production et d’effectuer un diagnostic du circuit de puissance.

Erreurs d’excitation, de génératrice tachymétrique et d’encodeur – 24, 38, 39 et 45

P159 = 24 indique un courant d’excitation trop faible. Le diagnostic doit porter sur les câbles, l’enroulement de champ du moteur, les protections ainsi que les connexions entre le régulateur et le moteur. Une simple réinitialisation ne résoudra pas le problème si la cause réelle est une coupure du circuit d’excitation.

L’erreur 38 indique un problème avec le signal de vitesse. Il faut contrôler la génératrice tachymétrique ou l’encodeur, le câble de signal, les connecteurs et la configuration du retour. Le code 39 peut quant à lui indiquer une polarité incorrecte du signal ou un mauvais raccordement de l’induit, du champ ou du capteur de vitesse.

Avec le code 45, le circuit d’excitation doit être contrôlé en priorité. Le problème peut provenir d’une absence de connexion ou d’un raccordement incorrect du circuit de champ.

Erreurs EEPROM et paramètres – 49-61

Le groupe de codes 49-61 est particulièrement important lors du diagnostic des anciens régulateurs DC. Il concerne des problèmes liés à la mémoire EEPROM, aux jeux de données enregistrés, à la compatibilité des paramètres ou à leur lecture.

Si l’appareil a fonctionné correctement pendant de nombreuses années et que des erreurs de ce groupe apparaissent après une période d’arrêt, une coupure d’alimentation ou un redémarrage, il ne faut pas modifier les paramètres trop rapidement. Il est préférable de sauvegarder d’abord les réglages disponibles et de vérifier l’état de la mémoire ainsi que de la carte de commande.

Une modification incorrecte des paramètres peut compliquer la restauration ultérieure de la configuration de la machine. Cela est particulièrement important sur les anciennes lignes de production où la documentation des paramètres de l’entraînement peut être incomplète.

Alarme 107 – température du dissipateur trop élevée

Le code 107 BAUMULLER BKF12 signale que la température du dissipateur de la partie puissance dépasse 85°C. Sur le modèle 50 A, le refroidissement forcé constitue un élément important du système. La première étape doit donc consister à contrôler le ventilateur et la circulation de l’air.

Il faut également vérifier la température à l’intérieur de l’armoire, l’encrassement du dissipateur, la libre circulation dans les conduits de refroidissement ainsi que la charge réelle de l’entraînement. Si le ventilateur fonctionne correctement mais que l’alarme apparaît rapidement même à faible charge, le circuit de mesure de température ou la partie puissance peut nécessiter un diagnostic.

Diagnostic et réparation du BAUMULLER BKF12/050/400-604000006

Comment diagnostiquer un BAUMULLER BKF12 étape par étape ?

Un diagnostic efficace du BAUMULLER BKF12 ne doit pas commencer par le remplacement de composants. Il faut d’abord recueillir des informations sur les conditions d’apparition de la panne et lire les messages de l’appareil.

• Notez tous les codes de P159. Si plusieurs alarmes sont affichées, notez chacune d’elles avant la réinitialisation.
• Vérifiez l’alimentation. Contrôlez la tension, la présence des phases, l’ordre des phases et l’état des protections.
• Vérifiez les fusibles à semi-conducteurs. Une protection endommagée peut indiquer un problème situé plus loin dans le circuit de puissance.
• Vérifiez le circuit d’induit. Contrôlez la continuité des connexions entre le BKF12 et le moteur.
• Vérifiez le système d’excitation. Contrôlez les câbles, les connexions et l’état du circuit de champ.
• Vérifiez le retour. Contrôlez la génératrice tachymétrique ou l’encodeur ainsi que les câbles et connecteurs.
• Vérifiez X10 et X11. En particulier en présence d’alarmes concernant la synchronisation et la communication entre les différents ensembles de l’appareil.
• Vérifiez le refroidissement. Le ventilateur doit fonctionner correctement et le dissipateur ne doit pas être obstrué par des saletés.
• Vérifiez le jeu de paramètres. Cela est particulièrement important en présence d’erreurs de mémoire EEPROM.
• N’effectuez la réinitialisation qu’après avoir éliminé la cause. Si l’erreur réapparaît, un diagnostic plus approfondi est nécessaire.

Les mesures à l’intérieur du convertisseur et les travaux sur des circuits 3 × 400 V doivent être effectués par des personnes disposant des qualifications appropriées et conformément aux procédures de sécurité en vigueur dans l’établissement.

Si le service de maintenance de l’usine a vérifié l’alimentation, le moteur, l’induit, l’excitation et les signaux de retour, mais que l’alarme persiste, l’étape suivante doit être le diagnostic du BKF12 lui-même. Lors de l’envoi de l’appareil au service technique, il est recommandé de joindre la liste des codes P159 ainsi qu’une description du comportement de la machine.

Que vérifier lorsque le BAUMULLER BKF12 ne démarre pas le moteur ?

L’absence de démarrage du moteur ne signifie pas automatiquement que les thyristors sont endommagés. Le régulateur peut bloquer le démarrage en raison d’une phase manquante, d’un circuit d’induit ouvert, d’une excitation incorrecte, de l’absence de signal de la génératrice tachymétrique, d’un problème de mémoire des paramètres ou d’une panne de l’électronique de commande.

Lors du signalement d’une panne, il est donc recommandé de préciser :

• si le contacteur principal s’enclenche,
• quel code apparaît dans P159,
• si l’erreur apparaît immédiatement après le démarrage ou sous charge,
• si le moteur effectue un quelconque mouvement,
• si le ventilateur du régulateur fonctionne,
• si des variations de vitesse ou de couple se produisaient avant la panne,
• si des travaux avaient auparavant été effectués sur le moteur, l’encodeur ou l’installation.

Une telle description permet souvent de réduire le temps de diagnostic et de distinguer une panne du régulateur lui-même d’un problème présent dans la machine.

Quand une panne indique-t-elle un défaut de l’électronique du BKF12 ?

Un diagnostic au niveau des composants est particulièrement justifié si l’installation correcte a déjà été confirmée, mais que l’appareil continue de signaler des erreurs récurrentes concernant :

• les tensions auxiliaires,
• la mesure du courant,
• la synchronisation réseau,
• l’EEPROM ou la RAM,
• les circuits numériques,
• la surintensité du pont,
• la mesure de température.

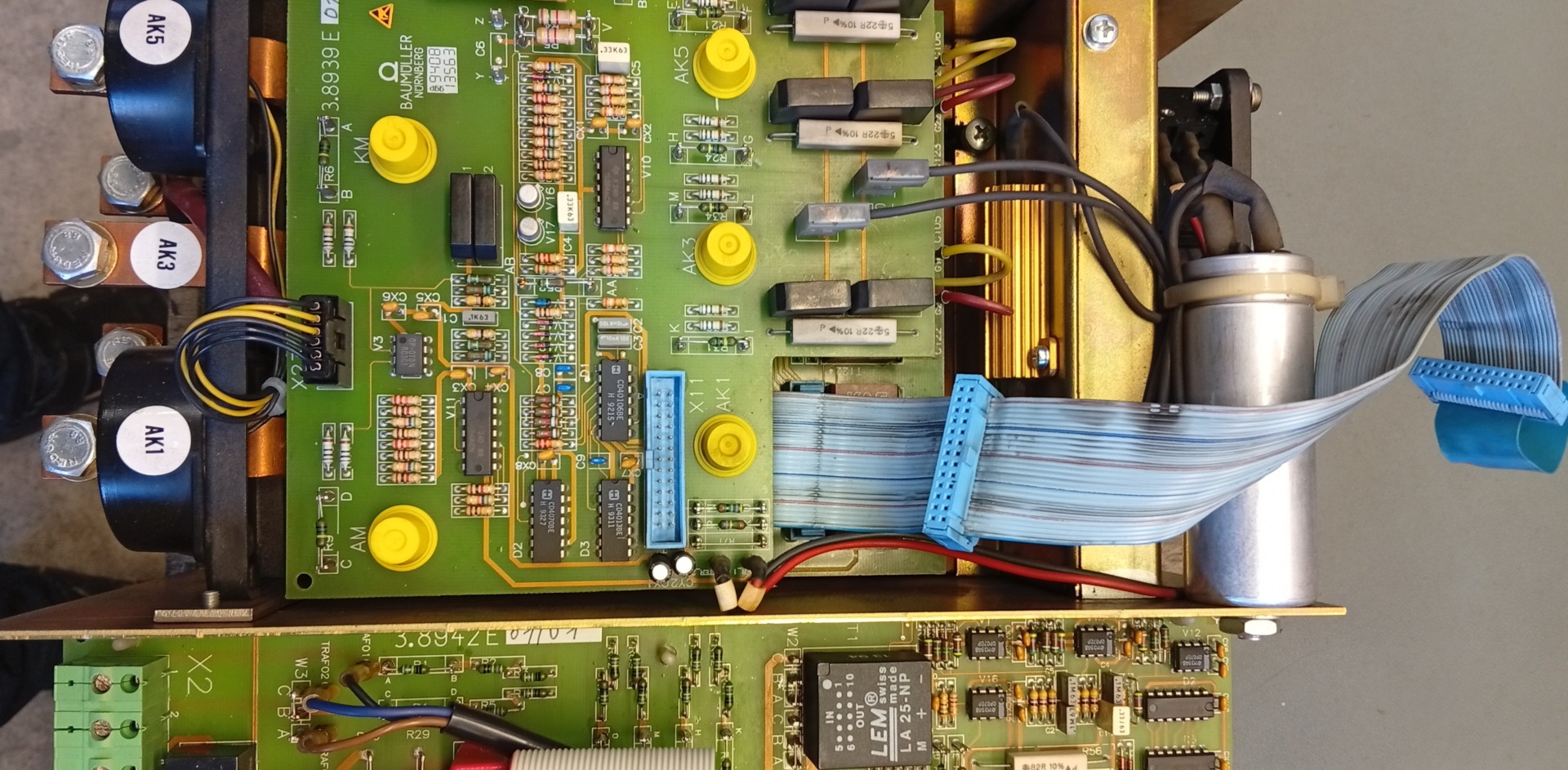

Dans de tels cas, la cause peut être notamment la carte processeur 3.8934, l’alimentation électronique, le circuit de mesure, les composants de la voie de synchronisation ou le module à thyristors. La réparation nécessite alors des mesures au niveau des composants et pas uniquement l’effacement de l’alarme ou le remplacement d’un fusible.

Dans le cadre de la remise en état du BAUMULLER BKF12 il est également possible de vérifier les composants dont la dégradation des paramètres pourrait provoquer une nouvelle panne. Cela est particulièrement important pour les appareils fonctionnant depuis de nombreuses années à haute température ou dans des armoires de commande poussiéreuses.

Réparer ou remplacer le BAUMULLER BKF12 – quelle solution choisir ?

Sur une machine industrielle ancienne, la réparation du régulateur d’origine permet souvent de limiter l’ampleur des modifications de l’installation. Conserver le même type d’appareil peut signifier moins de changements au niveau du câblage, de la commande, du retour et des paramètres de l’entraînement.

La réparation du BAUMULLER BKF12 mérite particulièrement d’être envisagée lorsque l’appareil est adapté au moteur DC existant et qu’une modernisation nécessiterait des modifications dans l’armoire, la commande de la machine ou la documentation électrique.

L’achat d’un autre appareil ou une modernisation peut être une meilleure solution lorsque les dommages sont importants, que le convertisseur a déjà été réparé à plusieurs reprises ou que l’usine souhaite réduire sa dépendance aux composants d’ancienne génération.

Lors de la recherche d’une unité de remplacement, la seule désignation « BKF12 » ne suffit pas. Il faut comparer le type complet, notamment BKF12/050/400-604000006, les paramètres de courant, la version de l’alimentation électronique, la configuration de l’appareil ainsi que le jeu de paramètres enregistré.

Si la ligne doit encore être exploitée pendant de nombreuses années, il est également utile d’analyser une modernisation de l’entraînement DC. Il faut toutefois prendre en compte non seulement le prix du nouveau régulateur, mais aussi le temps d’étude, le montage, la mise en service, l’adaptation de la commande ainsi que l’arrêt de production potentiel.

Avant d’acheter au hasard un BKF12 d’occasion, il est recommandé de comparer le coût de réparation du régulateur existant avec le coût de son remplacement et de la remise en service de la machine. Dans de nombreuses usines, le coût de l’arrêt et des travaux de mise en service est plus important que le prix de l’appareil lui-même.

Service BAUMULLER BKF12 – quelles informations préparer ?

Si une réparation ou une intervention sur un BAUMULLER BKF12 est nécessaire, il est recommandé de préparer des informations aussi complètes que possible lors de la demande. Cela facilite l’évaluation de la panne avant même le début des mesures.

RGB Elektronika peut effectuer le diagnostic de l’appareil et déterminer sur cette base l’étendue appropriée des travaux à réaliser – de la réparation de l’électronique et de la remise en état du régulateur jusqu’à l’analyse de la possibilité d’utiliser un appareil de remplacement ou de moderniser l’entraînement.

Si l’usine dispose d’équipements d’automatisation défectueux ou retirés de l’exploitation, il est également possible de se renseigner sur le rachat d’électronique industrielle. Cela permet d’organiser le stock de pièces, notamment lors de la modernisation d’anciennes lignes de production.

Vous avez un BAUMULLER BKF12 avec une alarme active ? Envoyez-nous la référence complète du régulateur, une photo de la plaque signalétique ainsi que le ou les codes P159. Ces informations permettent de déterminer plus facilement si l’étape suivante doit être un diagnostic de l’installation, une réparation du régulateur, une remise en état ou l’analyse d’un appareil de remplacement. –> Demander une réparation
