Vaut-il la peine de louer un KUKA KCP2 00-130-547 pour contrôler un robot ? Location d’un pupitre opérateur KUKA pour la mise en service d’un robot

Oui, la location d’un KUKA KCP2 00-130-547 mérite d’être envisagée lorsqu’il faut vérifier rapidement
si le problème provient du pupitre opérateur, du câble KCP, de la communication avec le contrôleur KR C2
ou du système de commande du robot lui-même. Un pupitre de remplacement opérationnel permet d’effectuer un test comparatif pratique sans achat immédiat de la pièce. C’est particulièrement important lors d’un arrêt de production, d’une mise en service du robot après relocalisation, d’une réparation du contrôleur ou en attente de livraison du teach pendant approprié.

KUKA KCP2 00-130-547 pour la mise en service d’un robot n’est pas un simple accessoire opérateur.
C’est l’interface de base du système KUKA KR C2, par laquelle l’opérateur ou le technicien de service sélectionne les modes de fonctionnement, acquitte les messages, effectue des mouvements manuels, observe l’état du programme et contrôle la réaction du système. C’est pourquoi une panne du KCP2 peut ressembler à une défaillance grave de l’ensemble du robot, même si la source du problème peut être l’écran, le clavier à membrane, le câble, le bouton d’assentiment, la Space Mouse, l’alimentation du pupitre
ou la communication avec les cartes du contrôleur.

Dans la pratique de la maintenance, location KUKA KCP2 pour le service des robots est un moyen de réduire rapidement le champ du diagnostic. Si, après le raccordement d’un pupitre opérationnel, le robot retrouve sa capacité de commande, la cause se trouve généralement du côté de l’ancien KCP2 ou de son câble. Si le symptôme reste inchangé, le diagnostic doit être orienté vers le contrôleur KR C2, l’alimentation, l’ordinateur de commande, la carte KVGA, MFC3, le bus,
le système de sécurité ou le logiciel KSS.

Appelez : +48 717 500 983

La location d’un KUKA KCP2 00-130-547 aide-t-elle à identifier rapidement la source d’une panne du robot ?

Quand un KUKA KCP2 00-130-547 pour la mise en service d’un robot est-il le plus utile ?

Location KUKA KCP2 est particulièrement pertinente lorsqu’une décision de service doit être prise rapidement et que l’achat d’un pupitre neuf ou remis en état sans confirmation de la cause de la panne génère un risque de coût inutile. Dans de nombreux sites de production, un robot KUKA travaille dans une cellule de soudage, de palettisation, d’emballage, d’usinage ou de transport. L’absence de commande depuis le pupitre peut arrêter non seulement un robot, mais aussi l’alimentateur, la station de positionnement, l’automate PLC, les modules I/O, le système de sécurité et la partie suivante de la ligne.

Dans de telles situations, un pupitre robot de remplacement pendant l’arrêt permet de vérifier si le poste peut
être démarré de manière contrôlée et sans suppositions. C’est important surtout lorsque l’ancien pupitre présente un écran noir, un rétroéclairage défectueux, une absence de réaction aux touches, des problèmes de commutation du mode de fonctionnement, un câble endommagé, un bouton d’assentiment défaillant ou des messages suggérant une erreur de connexion
avec le contrôleur.

La location se justifie aussi lors de la mise en service d’un robot après un long arrêt, après le déménagement du poste, après la réparation du contrôleur KR C2, après le remplacement de composants électriques ou lorsque l’usine souhaite confirmer l’état du robot avant d’acheter le pupitre approprié. Dans ces cas, KUKA KCP2
à louer fonctionne comme un outil de diagnostic, et non uniquement comme un remplacement temporaire.

Quel rôle joue le pupitre opérateur KUKA KCP2 dans le système KR C2 ?

KCP, c’est-à-dire KUKA Control Panel, sert d’interface homme-machine pour le contrôleur du robot.
Dans les systèmes KUKA KR C2, le pupitre KCP2 permet l’exploitation et la programmation du robot, la visualisation des messages, la sélection du mode de fonctionnement, le déplacement manuel des axes, le contrôle du programme et la réaction à certains états de sécurité. En pratique, c’est l’équivalent d’un pupitre HMI pour un poste robotisé,
mais avec des fonctions propres à l’exploitation d’un robot industriel.

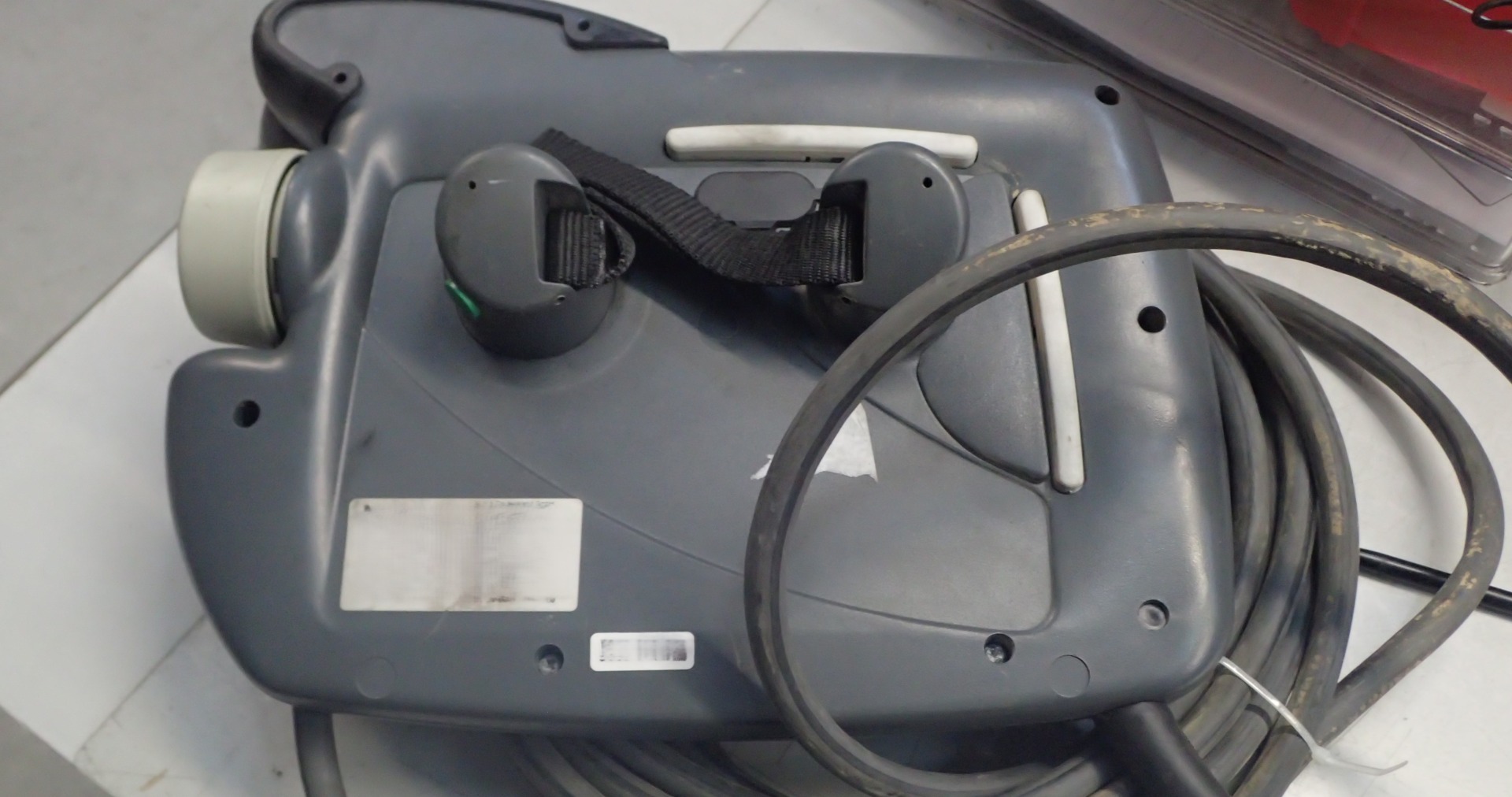

Le pupitre opérateur KUKA KCP2 comprend notamment un écran LCD, un clavier, des touches de fonction, un bouton d’arrêt d’urgence, un sélecteur de mode de fonctionnement, des touches de déplacement des axes, un bouton de démarrage, des boutons d’entraînement ainsi que des éléments permettant la commande du mouvement manuel. Pour le modèle KUKA KCP2 00-130-547, les données catalogue indiquent une alimentation 24 V DC / 0,5 A, un écran d’environ 8 pouces, une résolution de 640 × 480 pixels,
un poids d’environ 1,4 kg et des dimensions d’environ 33 × 26 × 8 cm.

Paramètre	KUKA KCP2 00-130-547	Importance dans le diagnostic
Type d’appareil	Pupitre opérateur / teach pendant	Interface d’exploitation du robot KUKA KR C2
Alimentation	24 V DC / 0,5 A	L’absence d’alimentation peut provoquer un écran noir ou l’absence de réaction du pupitre
Écran	Environ 8 pouces, 640 × 480 pixels	Les pannes du LCD, du rétroéclairage ou de la KVGA peuvent empêcher l’exploitation
Application	KUKA KR C2	La compatibilité du pupitre avec le contrôleur et la configuration du poste est importante
Fonctions opérateur	Modes de fonctionnement, mouvement manuel, messages, programmes, boutons de sécurité	Une panne peut arrêter la mise en service, les tests et l’exploitation du robot

Quels symptômes indiquent un endommagement du pupitre, du câble KCP ou de la communication ?

Une panne du pupitre KUKA KCP2 ne donne pas toujours un symptôme clair. Parfois, le robot démarre l’ordinateur de commande, mais l’écran reste noir. Dans d’autres cas, le pupitre s’allume, mais ne réagit pas aux touches, ne permet pas d’acquitter les messages, ne change pas de mode de fonctionnement ou ne permet pas l’activation des entraînements. Il peut aussi
y avoir des dommages du câble, des ruptures de conducteurs, des problèmes de connecteur, une usure du clavier à membrane, une panne de la Space Mouse ou un bouton d’assentiment défaillant.

Pour la maintenance, le plus important est qu’une partie de ces symptômes peut provenir du pupitre et une autre partie
du contrôleur. C’est pourquoi la location d’un pupitre de commande robot pendant le service permet d’effectuer un test
qui sépare rapidement les directions du diagnostic.

Symptôme sur le poste	Zone de panne possible	Importance de la location KCP2
Écran noir après le démarrage du contrôleur	LCD, rétroéclairage, KVGA, câble KCP, alimentation du pupitre	Un KCP2 opérationnel aide à distinguer une panne du pupitre d’une panne du contrôleur
Absence de réaction des touches	Clavier à membrane, câble, MFC3, communication	Un pupitre de remplacement confirme si le problème est local à l’ancien teach pendant
La Space Mouse ne fonctionne pas	Élément de commande, câble, communication CAN, MFC3	Le mouvement manuel peut être vérifié sur un autre pupitre
Impossible d’activer les entraînements	Bouton d’assentiment, câble, système de sécurité, CI3, ESC	Le test du pupitre aide à réduire le champ du diagnostic, mais ne remplace pas le contrôle de sécurité
Impossible d’acquitter l’E STOP	Bouton E STOP, câble, système de sécurité, configuration X11	Le résultat du test indique s’il faut réparer le pupitre ou contrôler les circuits de sécurité
Absence de communication avec KUKA.HMI	KSS, Control PC, MFC3, KVGA, logiciel, câble	Un pupitre de remplacement élimine l’une des causes les plus fréquentes

Que peut-on vérifier après le raccordement d’un pupitre de remplacement opérationnel ?

Un teach pendant de remplacement pendant la panne opérationnel permet d’effectuer une série de tests pratiques sans démonter tout le contrôleur. Après raccordement du pupitre au bon connecteur du contrôleur KR C2, il est possible d’évaluer si le système lance l’interface, affiche les messages, réagit au clavier et permet d’effectuer les opérations de service de base.

Dans un test de service typique, il est possible de vérifier :

• si l’écran LCD démarre correctement et affiche l’interface KUKA.HMI,
• si le clavier à membrane réagit aux commandes,
• s’il est possible d’acquitter les messages et d’accéder au diagnostic,
• si le sélecteur de mode de fonctionnement est reconnu par le système,
• si les boutons d’entraînement et la commande manuelle de base fonctionnent,
• si le bouton d’assentiment permet un mouvement sûr en mode test,
• si la Space Mouse ou les boutons d’axes permettent d’effectuer un mouvement manuel,
• s’il est possible de vérifier les programmes, outils, bases et certaines données du robot,
• si les signaux d’entrées et de sorties liés au poste sont visibles,
• si des erreurs de communication, d’alimentation ou de sécurité apparaissent encore.

Si, après un tel test, le robot retrouve sa capacité de commande, l’ancien pupitre peut être envoyé en réparation ou en remise en état. Si les symptômes restent inchangés, le service doit contrôler le contrôleur KR C2, les modules internes, l’alimentation, les cartes de commande, les câbles, la configuration KSS et les circuits de sécurité.

Quand la panne peut-elle se trouver du côté du contrôleur KR C2 et non du pupitre ?

La location d’un pupitre robot pendant une panne ne résout pas tous les problèmes. Si, après le raccordement d’un KCP2 opérationnel, l’écran reste noir, le pupitre ne communique pas avec le contrôleur ou le système se bloque
au démarrage, la cause peut se situer plus profondément dans l’armoire KR C2. Le diagnostic doit alors inclure le Control PC, la carte KVGA, MFC3, l’alimentation 24 V DC, la carte mère, la mémoire, les connexions internes,
la carte de couplage KCP, CI3, ESC ainsi que le logiciel KUKA System Software.

Un exemple typique est la situation dans laquelle l’ordinateur du contrôleur démarre, mais l’écran du pupitre reste noir. Dans ce cas, des problèmes liés à la KVGA, au câble KCP ou à l’alimentation du pupitre sont notamment possibles. Si la saisie de commandes depuis le KCP ne fonctionne pas, la cause peut être le câble, le pupitre, MFC3
ou la communication. Si les entraînements ne s’activent pas malgré un pupitre opérationnel, il faut également contrôler le bouton d’assentiment, les circuits de sécurité, le connecteur X11, la configuration de sécurité et les éléments exécutifs du contrôleur.

C’est pourquoi location KUKA KCP2 doit être considérée comme un élément du diagnostic comparatif. C’est une méthode rapide de réduction du champ du problème, mais elle ne remplace pas la mesure complète de l’alimentation, le contrôle des câbles, l’analyse des messages, le contrôle des systèmes de sécurité et l’évaluation de l’état de l’électronique de commande.

Location d’un pupitre robot pendant une panne, un service ou l’attente de livraison

KUKA KCP2 00-130-547 pendant l’attente de livraison des pièces

KUKA KCP2 00-130-547 pendant l’attente de livraison est une solution particulièrement utile lorsque le robot doit reprendre le travail plus vite que le pupitre cible ne peut être acheté, approvisionné ou réparé. Dans les anciens systèmes KR C2, la disponibilité des pièces peut varier, et tous les pupitres du marché secondaire n’ont pas un état technique connu. Un achat sans test peut entraîner une situation dans laquelle l’usine reçoit un appareil incompatible, usé ou présentant une autre panne.

La location limite ce problème. Le service maintenance peut confirmer si le robot réagit à un pupitre opérationnel, puis décider de réparer l’ancien KCP2, d’acheter un pupitre remis en état, de remplacer le câble ou de poursuivre le diagnostic du contrôleur. Cette approche est plus technique qu’un simple remplacement de pièce à titre d’essai, car elle repose sur l’observation des symptômes et la comparaison du comportement du système.

Teach pendant pendant la réparation et réduction du coût d’arrêt

Un teach pendant pendant la réparation a une importance économique. Le coût d’arrêt d’un poste robotisé dépasse souvent le coût du diagnostic, du transport du pupitre ou de la location temporaire. Si le robot est responsable du soudage, de l’alimentation de pièces, de l’emballage, du chargement de machine CNC, de la palettisation ou du transport interopérationnel, l’absence de pupitre peut arrêter toute une partie du processus.

Dans ces conditions, un pupitre robot de remplacement pendant l’arrêt donne du temps pour prendre une décision de service sereine. Il n’est pas nécessaire de choisir immédiatement entre un achat risqué d’un pupitre d’occasion et une longue attente
de réparation. Il est possible de démarrer le diagnostic, sécuriser la production, confirmer la compatibilité de la pièce
et planifier l’action appropriée.

L’usine peut utiliser le KCP2 loué pour :

• confirmer si le robot KR C2 lance l’interface opérateur,
• effectuer des tests après réparation du contrôleur,
• contrôler le robot après relocalisation du poste,
• réaliser une mise en service de maintenance limitée,
• sécuriser le fonctionnement jusqu’à la livraison du pupitre cible,
• vérifier les programmes, outils, bases et signaux de base,
• évaluer si l’ancien pupitre peut être remis en état.

Location, réparation, remise en état ou achat d’un pupitre KUKA KCP2 ?

La meilleure décision dépend du symptôme, de l’état du pupitre, de la disponibilité des pièces, de l’âge du système et des conséquences de l’arrêt. KUKA KCP2 à louer convient lorsqu’il faut confirmer rapidement le diagnostic
ou maintenir la possibilité de commander le robot pendant la réparation. La réparation est appropriée lorsque le pupitre présente une panne précise de l’électronique, de l’écran, du câble, du clavier ou des éléments de commande. La remise en état a du sens
lorsque l’appareil est usé, mais peut être ramené à un fonctionnement stable.

Solution	Quand choisir ?	Avantage pour la maintenance
Location KUKA KCP2	En cas de panne, d’arrêt, de tests, d’attente de livraison ou de vérification du robot	Réduction rapide du champ du diagnostic et limitation du risque d’achat d’une mauvaise pièce
Réparation du pupitre	Lorsque le symptôme est connu, par exemple écran noir, absence de réaction des touches, câble coupé	Rétablissement du bon fonctionnement de l’appareil existant
Remise en état KCP2	En cas d’usure d’exploitation, de boîtier, clavier ou éléments de commande endommagés	Allongement de la durée de vie du pupitre et fonctionnement plus stable du poste
Achat du pupitre	Lorsque la réparation du pupitre n’est pas rentable ou que l’usine a besoin d’une réserve permanente	Accès permanent à un appareil de rechange
Diagnostic du contrôleur KR C2	Lorsqu’un pupitre opérationnel ne supprime pas le symptôme	Vérification du Control PC, KVGA, MFC3, de l’alimentation, du KSS et des systèmes de sécurité
Modernisation du système	Lorsque les pannes sont fréquentes, les pièces difficiles à obtenir et le système limite la production	Réduction du risque de nouveaux arrêts et meilleure disponibilité du service

RGB Elektronika peut traiter ce type de cas de manière complète : effectuer le diagnostic, évaluer le pupitre opérateur KUKA KCP2, réparer ou remettre en état l’appareil, fournir une pièce de remplacement, reprendre le composant endommagé en rachat ou aider à décider de la modernisation d’un ancien poste.

Sécurité lors des tests du robot KUKA KR C2

La location d’un pupitre robot pendant une panne ne doit pas servir à contourner les erreurs de sécurité.
Le pupitre KCP2 est un élément d’exploitation du système robot, mais il ne remplace pas le contrôle des circuits de sécurité, rideaux immatériels, clôtures, verrouillages, E STOP, connecteur X11, configuration SafeOperation, signaux PLC ni de l’état mécanique du robot. Si le robot signale une erreur de sécurité, il faut en déterminer la cause,
et non forcer le fonctionnement du poste.

Les travaux sur un robot KUKA KR C2 doivent être effectués par des personnes formées, qui connaissent les modes T1, T2, AUT
et AUT EXT, les règles de travail avec le bouton d’assentiment ainsi que les exigences concernant la zone dangereuse. Pendant les tests, il faut vérifier que personne ne se trouve dans la zone de travail du robot, que l’outil n’entre pas en collision
avec la pièce, que le robot possède les bonnes données machine et que le mouvement manuel se déroule dans des conditions contrôlées.

C’est particulièrement important après la relocalisation du poste, le remplacement du contrôleur, la perte de données, un arrêt prolongé, une intervention sur les câbles ou la modernisation de l’armoire. Dans ces cas, le pupitre KCP2 aide à l’exploitation
et au diagnostic, mais l’autorisation complète de mise en service du robot exige le contrôle de l’ensemble du système.

Comment préparer une demande de diagnostic, de location ou de service ?

Une bonne demande technique raccourcit le temps de réaction. Pour une demande concernant location KUKA KCP2 pour le service des robots il est utile d’indiquer le numéro du pupitre, le type de contrôleur, la version du système KSS, la description du symptôme, le moment d’apparition de la panne et les informations sur les derniers travaux réalisés sur le poste. Les photos des plaques signalétiques, connecteurs, messages ainsi qu’une description précisant si le problème est apparu après un arrêt, un transport, une coupure d’alimentation, une réparation, un remplacement de pièce ou une modification de programme sont également importantes.

La demande doit inclure :

• le numéro complet du pupitre, par exemple KUKA KCP2 00-130-547,
• le type de contrôleur, par exemple KUKA KR C2,
• le symptôme : écran noir, absence de touches, absence de communication, absence de réaction à l’E STOP,
• si le robot démarre l’ordinateur de commande,
• si le pupitre a déjà été réparé ou remis en état,
• si le câble KCP est mécaniquement endommagé,
• si des erreurs apparaissent dans KUKA.HMI ou au démarrage de KSS,
• si le poste communique avec l’automate PLC et les modules I/O,
• si le problème a arrêté la production et quel temps de réaction est attendu.

Des données préparées ainsi aident à sélectionner le bon pupitre de remplacement, planifier la réparation, évaluer le risque côté contrôleur et éviter l’envoi inutile d’un mauvais élément.

RGB Elektronika accompagne les sites de production dans le domaine de la robotique et de l’électronique industrielle. Les services comprennent le diagnostic, la réparation, le service, la remise en état, la location d’appareils de remplacement, le rachat de composants, la vente de pièces ainsi que l’évaluation des possibilités de modernisation. Ainsi, une seule panne de pupitre KCP2 peut devenir
le point de départ de l’organisation de toute la stratégie de maintenance d’un ancien système KUKA KR C2.

Besoin d’un KUKA KCP2 00-130-547 pour tester un robot ? Confiez la vérification du pupitre, le diagnostic du contrôleur KR C2 ou la location d’un teach pendant pendant la panne. RGB Elektronika aide à limiter l’arrêt, confirmer la source de la panne et choisir l’action de service appropriée. –> Demander une réparation
