Variateur Yaskawa et commande sans automate PLC. Comment configurer un variateur Yaskawa pour le fonctionnement dans une machine ?

La logique dans un variateur Yaskawa sans PLC se configure idéalement en deux couches. On définit d’abord
quelle fonction le variateur doit réaliser lui-même en tant que contrôleur local de l’application, puis seulement ensuite on affecte
les entrées, les sorties, la source RUN et la source de référence de fréquence. En pratique, cela signifie que la commande
sans PLC ne se limite plus au raccordement de quelques signaux numériques, mais consiste à concevoir consciemment la logique de fonctionnement du variateur, les séquences, les verrouillages, les réactions aux événements et les conditions de transition entre les états.

Cette approche est très importante dans les applications où une architecture plus simple, un temps de mise en service plus court et un nombre réduit d’appareils dans l’armoire comptent. Pour les services maintenance et les automaticiens, cela signifie la possibilité de simplifier le système de commande sans renoncer aux fonctions applicatives de base. Il faut toutefois garder à l’esprit qu’une configuration incorrecte de la logique, une initialisation mal réfléchie
ou l’absence de copie des paramètres peuvent prolonger l’arrêt et compliquer le diagnostic.

Contactez-nous si vous souhaitez mettre en œuvre un variateur Yaskawa sans PLC. Nous vous aiderons à évaluer si une configuration standard suffit pour l’application donnée ou s’il vaut mieux préparer la logique, la sauvegarde des paramètres
et le plan de mise en œuvre de manière à limiter le risque d’arrêt.

Appelez : +48 717 500 983

Comment fonctionne la logique dans un variateur Yaskawa sans automate PLC supplémentaire ?

Un variateur Yaskawa peut-il jouer le rôle de contrôleur local d’application ?

Oui, mais à condition que le projet soit bien planifié. Dans les variateurs Yaskawa modernes, la commande moteur sans PLC peut dépasser la simple fonction de démarrage, d’arrêt et de régulation de fréquence. Dans de nombreuses applications, le variateur prend en charge des tâches de commande locales, telles que :

• le retard au démarrage,
• les conditions d’autorisation du mouvement,
• les verrouillages mutuels,
• la commutation des modes de fonctionnement,
• les réactions aux signaux de process,
• la réalisation de séquences de fonctionnement simples.

Du point de vue d’un site industriel, cela signifie moins d’éléments dans le système, moins de connexions,
moins de points de défaillance et une mise en œuvre plus rapide des applications simples. Cette solution fonctionne bien lorsqu’il n’est pas nécessaire de construire un système PLC étendu avec un grand nombre de modules I/O, de panneaux HMI
et une communication avec de nombreux appareils simultanément.

En quoi DriveWorksEZ diffère-t-il d’une simple affectation des entrées et sorties ?

La configuration classique repose sur l’affectation de fonctions spécifiques aux entrées numériques et analogiques, puis sur le réglage de la source de la commande RUN et de la source de consigne de fréquence. Ce modèle
est suffisant dans les systèmes simples, mais il devient rapidement une limite lorsque la machine exige des dépendances logiques, des conditions ou des réactions à plusieurs états en même temps.

C’est précisément là qu’intervient DriveWorksEZ Yaskawa. Grâce à lui, la logique dans un variateur Yaskawa peut être construite sous forme de programme fonctionnel, et non uniquement comme un ensemble d’affectations individuelles d’entrées. Cela permet de créer ses propres dépendances, opérations mathématiques, verrouillages, conditions et séquences de fonctionnement sans ajouter un PLC séparé uniquement pour gérer quelques fonctions de commande de base.

En pratique, la différence se présente ainsi :

• la configuration I/O classique répond à la question : quelle entrée fait quoi,
• DriveWorksEZ répond à la question : selon quelle logique la machine doit fonctionner.

C’est pourquoi, dans la nouvelle génération de variateurs, ce ne sont pas les entrées qui sont au centre de la commande, mais le programme de logique applicative. Les signaux physiques ne deviennent qu’une interface d’exécution.

Pourquoi DriveWorksEZ devient-il l’axe de toute la logique applicative dans les nouveaux variateurs Yaskawa ?

Dans les nouveaux variateurs, la commande Yaskawa sans PLC supplémentaire ne se réduit plus uniquement
à l’affectation de quelques entrées numériques, au choix de la source RUN ou au réglage de la fréquence de consigne.
De plus en plus souvent, le cœur d’une telle architecture est précisément DriveWorksEZ Yaskawa, c’est-à-dire un environnement permettant de construire la logique et des fonctions mathématiques directement dans le variateur.

D’un point de vue pratique, cela signifie un changement important dans la façon de penser le variateur. Le variateur
ne joue plus seulement le rôle d’un élément d’exécution qui réagit à un ordre de démarrage et à une valeur de fréquence, mais devient un contrôleur local de l’application. Ainsi, la logique machine peut être réalisée sous forme de blocs fonctionnels, sans ajouter un automate PLC séparé uniquement
pour gérer quelques conditions, dépendances temporelles, verrouillages ou transitions simples entre états.

C’est justement pourquoi, dans de nombreuses applications, un variateur avec logique intégrée offre un avantage réel par rapport au système classique PLC + variateur. La logique fonctionne directement sur les ressources du variateur, utilise ses états
et ses variables de travail, et lors de la mise en service ainsi que du diagnostic, il est plus facile de suivre le déroulement du programme
et de vérifier comment le système réagit à des conditions de fonctionnement concrètes.

Quand les entrées multifonctions, le multi-step speed et le PID suffisent-ils ?

Toutes les applications ne nécessitent pas la construction d’un programme logique étendu. Dans de nombreux cas, une configuration correcte du variateur Yaskawa avec les fonctions standard du variateur suffit.

Entrées multifonctions Yaskawa

Les entrées multifonctions permettent d’affecter des fonctions de commande concrètes aux bornes. C’est une bonne solution lorsque le système doit exécuter des commandes simples, réagir à des signaux de capteurs, acquitter des défauts, commuter des modes ou fournir des ordres de fonctionnement simples.

Multi-step speed Yaskawa

La fonction de vitesses préréglées convient lorsqu’il est nécessaire de commuter entre plusieurs valeurs de fréquence définies à l’avance. C’est un cas typique pour les machines fonctionnant
à plusieurs points de travail fixes, par exemple lors de l’alimentation, des positions technologiques, de simples changements de cadence ou de la commande séquentielle du variateur sans algorithme avancé.

Variateur avec fonction PID

Si l’application nécessite le maintien d’une valeur de process définie, par exemple la pression, le débit, le niveau ou la température, un variateur avec fonction PID suffit souvent. Dans cette variante, le variateur réagit lui-même au signal de retour et régule la vitesse du moteur sans régulateur PLC externe. C’est une solution pratique pour les systèmes de pompage, de ventilation et de process plus simples.

Il faut toutefois garder à l’esprit que ces fonctions ne remplacent pas une logique complète dans toutes les applications. Lorsque plusieurs conditions apparaissent simultanément, avec différents états machine, des dépendances temporelles ou des réactions non standard
aux événements, la simple couche de paramètres s’avère trop limitée.

Quand la commande sans PLC est-elle pertinente et quand vaut-il mieux rester sur une architecture classique ?

La commande d’un variateur Yaskawa sans automate PLC est pertinente principalement lorsque :

• la machine possède une logique simple ou moyennement complexe,
• la réduction du nombre de composants est importante,
• la priorité est une mise en service rapide,
• une partie des décisions peut être prise directement sur la base des états du variateur,
• le système ne nécessite pas de visualisation étendue, d’I/O décentralisées ni de communication complexe avec de nombreux appareils.

Il vaut mieux rester avec un PLC lorsque :

• la logique couvre plusieurs axes, plusieurs appareils et des dépendances étendues entre eux,
• un système de sécurité fonctionnelle plus développé est nécessaire,
• l’application exige un HMI avancé, du reporting et une intégration avec des systèmes supérieurs,
• le système doit pouvoir être facilement étendu avec d’autres machines, modules et procédures.

En pratique, de nombreuses pannes et problèmes d’exploitation ne résultent pas d’un défaut du variateur lui-même,
mais du fait que l’architecture de commande a été mal adaptée à la complexité du process. Avant la mise en œuvre, il vaut donc la peine d’évaluer non seulement les paramètres du variateur, mais aussi le risque réel d’arrêt, le coût de production perdue et les exigences de la maintenance.

Comment configurer en toute sécurité la logique dans un variateur Yaskawa étape par étape ?

Par quoi commencer avant de modifier les paramètres et d’initialiser le variateur ?

La première étape doit toujours être la sauvegarde des réglages. C’est particulièrement important lorsque le variateur fonctionne
déjà sur site, possède des affectations d’entrées non standard, des valeurs utilisateur enregistrées ou une logique existante. De nombreux problèmes commencent par une modification de paramètre apparemment simple ou par une initialisation effectuée
sans sécuriser la configuration précédente.

Avant de commencer les travaux, il est conseillé de :

• lire et enregistrer les paramètres actuels,
• documenter l’affectation des entrées et des sorties,
• vérifier la source RUN et la source de référence,
• vérifier le mode de commande du moteur,
• confirmer si le variateur dispose déjà d’un projet logique ou de réglages non standard,
• déterminer quelles fonctions doivent être conservées après la mise en œuvre des modifications.

Pourquoi faut-il sécuriser les réglages actuels avant l’initialisation et la modification de la logique dans un variateur Yaskawa ?

C’est l’une des conclusions pratiques les plus importantes issues du travail avec les variateurs Yaskawa. Si le variateur possède déjà une logique existante, des affectations d’entrées non standard ou des réglages utilisateur enregistrés, il ne faut pas supposer que chaque initialisation laissera ces données inchangées. Une restauration de paramètres mal réfléchie peut écraser la configuration dont dépend le fonctionnement correct de la machine.

Lors de la mise en œuvre de la logique applicative, il faut donc penser non seulement à la programmation elle-même, mais aussi
à la sécurité des données. Cela concerne surtout les situations dans lesquelles le variateur doit être reparamétré, remplacé, remis en service après une panne ou préparé pour une modernisation. Dans de tels cas, la sauvegarde des paramètres, l’enregistrement de la configuration et la comparaison des réglages avant les modifications sont aussi importants que la logique de commande elle-même.

Dans une mise en œuvre bien préparée, l’ordre des travaux devrait être le suivant : on définit d’abord quelle logique le variateur doit réaliser, puis on indique les signaux d’entrée et de sortie nécessaires, et seulement à la fin on règle la couche d’exécution, c’est-à-dire la source RUN, la source de référence, le mode 2-wire ou 3-wire
ainsi que les affectations des bornes. Cet ordre réduit considérablement le risque d’erreurs de configuration et facilite le diagnostic ultérieur.

Comment concevoir la logique applicative avant d’affecter les signaux ?

La meilleure pratique est l’inverse de l’approche classique du variateur. Vous définissez d’abord la logique de fonctionnement, puis seulement ensuite vous affectez les signaux physiques.

Il vaut la peine de répondre à plusieurs questions :

• quelles conditions doivent être remplies pour que le variateur puisse démarrer,
• quels signaux arrêtent immédiatement le fonctionnement et lesquels bloquent seulement le démarrage suivant,
• si la machine possède différents modes de fonctionnement,
• si des retards, temporisations, hystérésis ou transitions entre états sont nécessaires,
• si la réaction doit dépendre d’un défaut, d’une alarme, d’une valeur analogique ou de l’état du variateur,
• si la logique doit exécuter des opérations mathématiques ou conditionnelles.

Ce n’est qu’après cette analyse que l’on peut décider consciemment si une paramétrisation standard suffit ou si un projet avec DriveWorksEZ est nécessaire. C’est important, car passer trop vite
à la configuration des bornes aboutit souvent à un système chaotique, qui ne fonctionne que partiellement et qui est difficile à diagnostiquer par la suite.

Comment régler la couche d’exécution : RUN, référence, 2-wire, 3-wire et I/O ?

Lorsque la logique applicative est déjà définie, on peut passer à la couche d’exécution. C’est précisément là qu’apparaît la mise en service classique du variateur Yaskawa.

Source RUN

Il faut déterminer d’où le variateur doit recevoir l’ordre de démarrage et d’arrêt. Selon l’application, cela peut
être une commande locale, les bornes, la communication ou le résultat de la logique réalisée à l’intérieur du variateur.

Source de référence de fréquence

Ensuite, on choisit le mode de consigne de vitesse. Il peut s’agir d’une valeur fixe, d’un signal analogique,
de plusieurs vitesses préréglées, du résultat d’un régulateur PID ou d’une valeur issue de la logique du programme.

Logique 2-wire et 3-wire

C’est un élément de base de la configuration du mode de commande par bornes. En pratique, le choix entre 2-wire
et 3-wire influence le comportement des entrées ainsi que la manière d’interpréter les ordres de marche et d’arrêt. Cette couche doit être adaptée au mode réel de commande de la machine, et non traitée comme un réglage secondaire.

Entrées et sorties multifonctions

À la fin, des fonctions sont affectées à des entrées et sorties concrètes. Ce n’est qu’à ce moment-là que les signaux deviennent
les supports de la logique qui a été conçue précédemment. Dans un projet bien réalisé, les entrées
ne « créent » pas la logique par elles-mêmes, mais exécutent les ordres résultant de l’architecture de fonctionnement adoptée pour le variateur.

C’est précisément dans ce domaine que les erreurs de mise en œuvre surviennent le plus souvent, telles que :

• affectation contradictoire des entrées,
• source RUN incorrecte,
• mauvaise référence de fréquence,
• incompatibilité de la logique 2-wire ou 3-wire avec le circuit de commande réel,
• conflit entre la paramétrisation standard et la logique applicative.

Contactez-nous si vous souhaitez mettre en œuvre un variateur Yaskawa sans PLC, mais que vous tenez à une mise en service sûre et à la conservation des réglages actuels de la machine.

Appelez : +48 717 500 983

À quoi ressemble le diagnostic lorsque le variateur ne fonctionne pas selon la logique ?

Si la machine ne réagit pas correctement après des modifications, il ne faut pas supposer immédiatement un défaut de l’étage de puissance. Très souvent, le problème se situe au niveau d’une couche de commande incorrecte, d’une incohérence de paramètres, d’une perte de réglages
ou d’une reconstitution incomplète de la configuration après le remplacement du variateur.

Un bon diagnostic des variateurs Yaskawa devrait inclure :

• la vérification de la source RUN active et de la référence,
• la vérification de l’état des entrées et des sorties,
• la comparaison des paramètres actuels avec une copie de référence,
• l’évaluation de la possibilité que l’initialisation ait écrasé les réglages précédents,
• la vérification si le problème concerne la logique, l’électronique de commande ou l’étage de puissance,
• l’analyse des conditions de panne et des symptômes signalés par les opérateurs.

Les symptômes typiques des problèmes après des modifications de configuration sont :

• absence de démarrage malgré une alimentation correcte,
• le variateur fonctionne uniquement en local ou uniquement depuis les bornes,
• le moteur n’atteint pas la vitesse définie,
• la machine fonctionne dans une mauvaise séquence,
• le système réagit à une partie des signaux, mais ignore les conditions logiques,
• après le remplacement du variateur, l’application ne reproduit pas le comportement précédent.

Dans de telles situations, le plus important est de distinguer un problème de configuration d’une véritable panne matérielle. Cela réduit l’arrêt et permet d’éviter un remplacement inutile des appareils.

Quand choisir la réparation, la régénération, la modernisation ou le remplacement du variateur ?

Toute panne ne signifie pas nécessairement que le variateur doit être remplacé, mais toute situation ne doit pas non plus se terminer par une simple réparation. La décision doit dépendre de l’état technique, de la disponibilité des pièces, de l’importance de la machine
pour la production et du fait que l’architecture de commande actuelle réponde encore aux besoins du site.

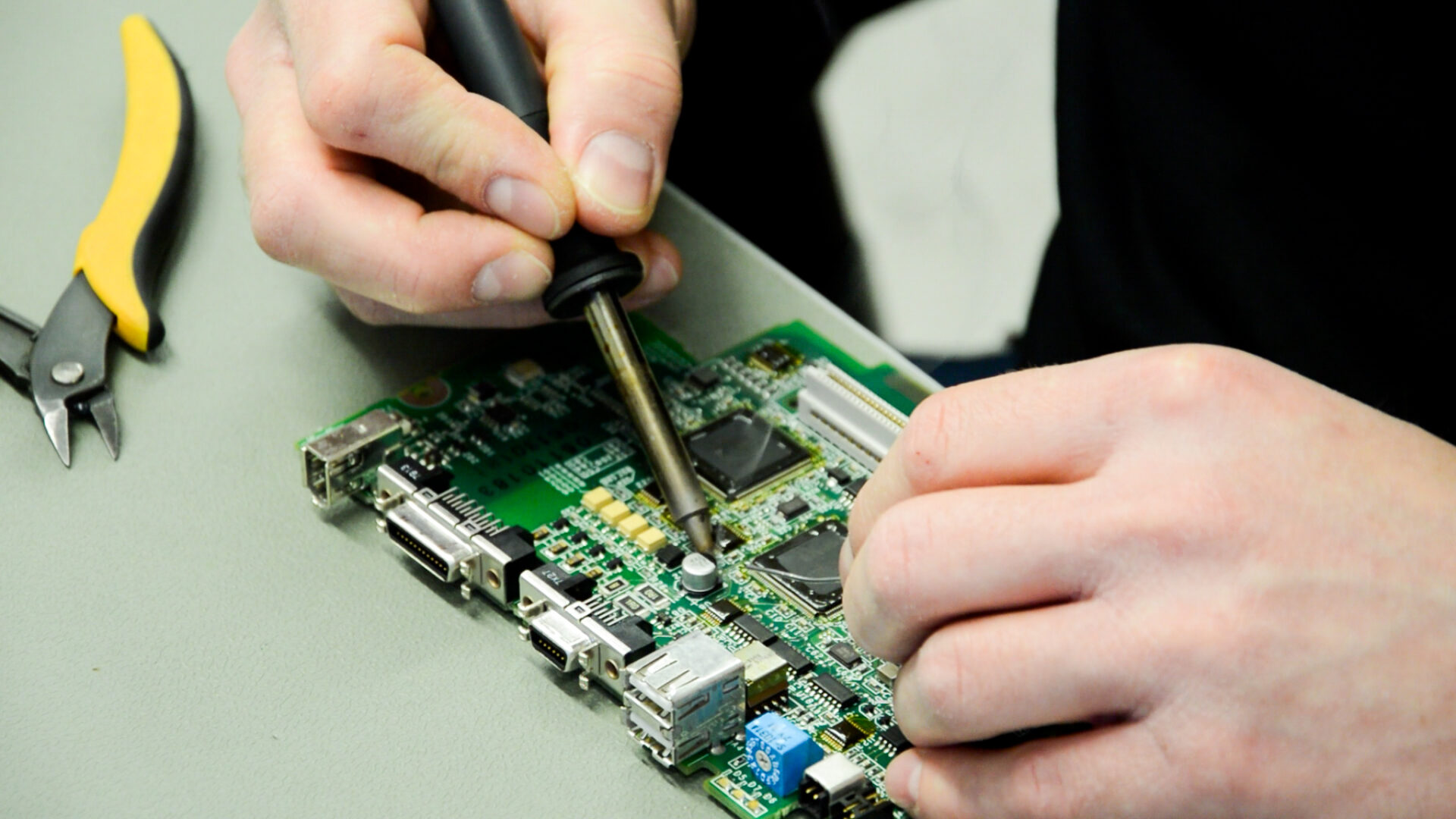

Réparation des variateurs Yaskawa

Elle est justifiée lorsque le problème concerne un défaut concret de l’électronique de commande, de l’alimentation ou de l’étage de puissance, et que la remise en état de l’appareil a un sens économique.

Régénération

Elle convient lorsque vous souhaitez une remise à niveau plus complète de l’appareil, la vérification des composants critiques et une meilleure confiance dans son fonctionnement futur.

Modernisation

Elle est pertinente lorsque le variateur actuel ou la logique de commande limite la fonctionnalité de la machine. C’est souvent le meilleur moment pour simplifier l’architecture, réduire la dépendance à un ancien PLC ou remettre de l’ordre dans la commande après des années de modifications ponctuelles.

Remplacement

Il peut être justifié lorsque le variateur est en mauvais état, que les pièces sont difficiles à obtenir ou que le coût d’arrêt est si élevé qu’un remplacement plus rapide apporte un bénéfice supérieur à des actions de réparation longues.

Il convient également de tenir compte de solutions connexes, telles que la reconstitution des paramètres, la mise en service après remplacement, les tests fonctionnels, le support lors de retrofits et, dans certains cas, également le rachat d’appareils retirés de l’exploitation. Pour l’usine, ce qui compte n’est pas seulement la mise en service du variateur elle-même, mais la décision technico-économique complète : ce qui rétablira la production le plus rapidement et le plus sûrement.

Signalez au service RGB votre demande de réparation d’un variateur Yaskawa à l’aide du formulaire -> signaler une réparation

Bibliographie :

Appelez : +48 717 500 983

• Yaskawa GA500 Installation & Primary Operation (TOEPC7106173T, 16.01.2025) [https://www.yaskawa.com/downloads/search-index/details?docnum=TOEPC7106173T&showType=details, accès : 17.04.2026]
• Yaskawa DriveWorksEZ Software [https://www.yaskawa.com/products/drives/industrial-ac-drives/industrial-software-tools/driveworksez-software, accès : 17.04.2026]
• Yaskawa V1000 Compact Vector Control Drive Quick Start Guide [https://www.yaskawa.com/downloads/search-index/details?showType=details&docnum=TOEPC71060647, accès : 17.04.2026]
• Yaskawa E7 Drive Programming Manual [https://www.yaskawa.com/delegate/getAttachment?documentId=TM.E7.02&cmd=documents&openNewTab=true&documentName=TM.E7.02.pdf, accès : 17.04.2026]
• GA500 vs. V1000 Product Comparison (PC.GA500.01, 01.03.2021) [https://www.yaskawa.com/downloads/search-index/details?showType=details&docnum=PC.GA500.0, accès : 17.04.2026]
