Comment effectuer la mesure, le contrôle et les tests des moteurs électriques AC et DC ? Diagnostic industriel

La mesure, le contrôle et les tests des moteurs électriques AC et DC doivent être effectués comme une séquence logique d’essais complémentaires, et non comme une lecture isolée. Dans la pratique industrielle, un diagnostic fiable comprend avant tout : la mesure de la résistance des enroulements, la mesure de la résistance d’isolation IR, l’évaluation PI et DAR, l’essai haute tension HiPot ainsi que le test Surge. Ce n’est qu’en confrontant ces résultats qu’il est possible d’évaluer si le moteur peut continuer à fonctionner, ou s’il nécessite un séchage, une réparation, une régénération, un rebobinage ou un remplacement.

C’est important aussi bien pour les services de maintenance que pour la production, l’automatisation et les achats. Un moteur mal diagnostiqué peut être remis sur la machine malgré un défaut d’isolation en développement, ce qui signifie un risque de nouvel arrêt, de surcharge du variateur, d’endommagement des circuits de puissance
ou d’arrêt coûteux de toute la ligne technologique.

Confiez le diagnostic d’un moteur AC ou DC avant qu’une légère dégradation des enroulements ne se transforme en arrêt coûteux. Une séquence complète d’essais permet d’évaluer si un séchage et une intervention de service suffisent, ou si une réparation, une régénération, une modernisation ou un remplacement sera nécessaire.

Appelez : +48 717 500 983

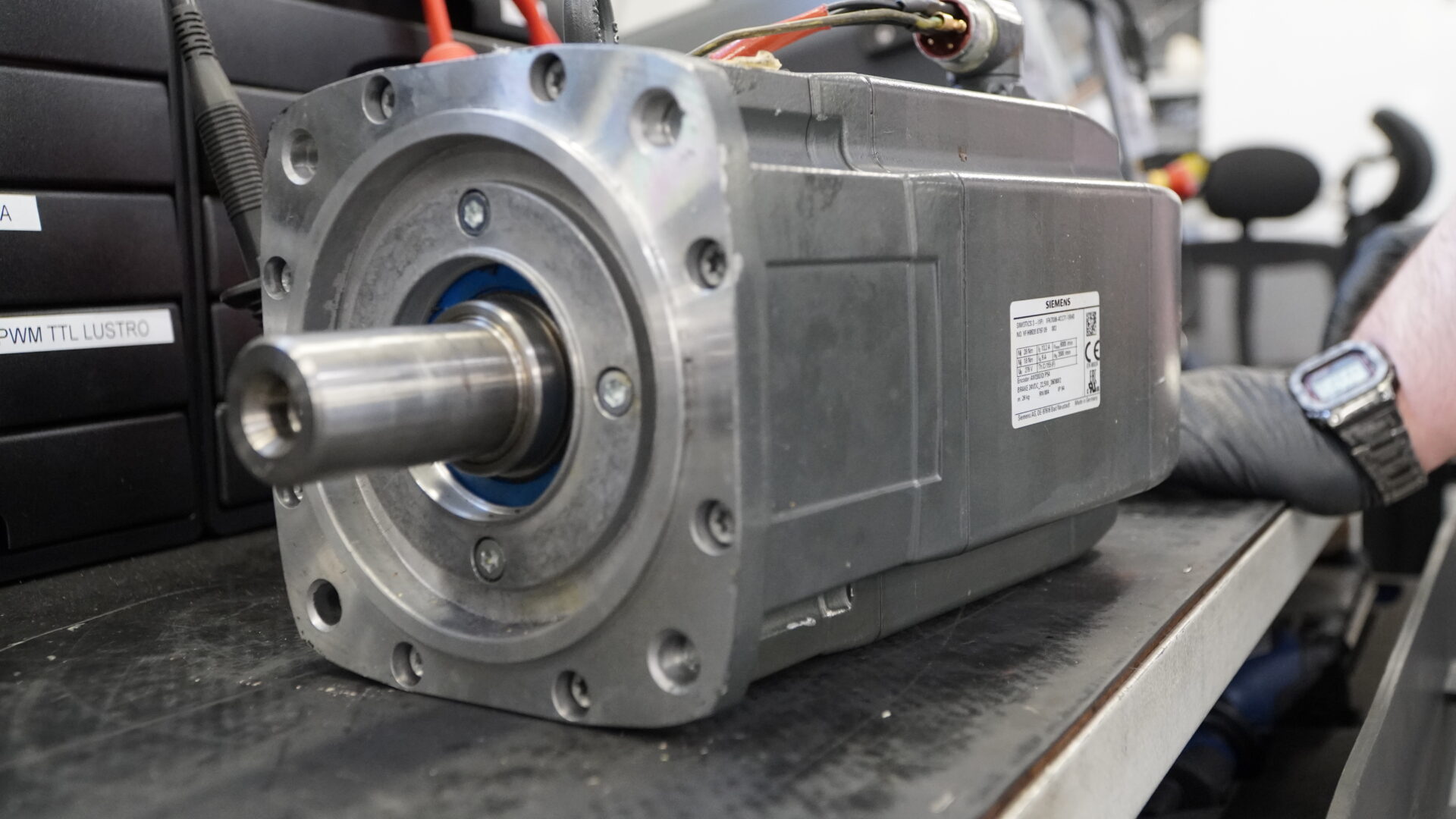

Comment effectuer le contrôle des moteurs AC et DC pour que le résultat soit fiable ?

Pourquoi un seul test ne suffit-il pas pour évaluer un moteur ?

L’erreur la plus fréquente dans la pratique de service consiste à essayer d’évaluer l’état d’un moteur sur la base d’un seul résultat. Or différents tests détectent différents types de dommages. La mesure de la résistance des enroulements renseigne sur la continuité du circuit et la symétrie des phases. La mesure IR montre l’état de l’isolation par rapport à la masse. PI et DAR aident à évaluer le comportement du système d’isolation dans le temps. HiPot vérifie la rigidité diélectrique. Le test Surge permet de détecter les courts-circuits entre spires, qui ne sont souvent pas encore visibles lors d’une mesure ohmique classique.

C’est précisément pourquoi le contrôle des entraînements électriques doit être réalisé par étapes. C’est seulement ainsi qu’il est possible de distinguer un moteur humide d’un moteur présentant un dommage permanent, et une détérioration temporaire du résultat
d’un véritable dommage de l’enroulement.

Mesure de la résistance des enroulements. Par où commencer ?

La première étape est la mesure de la résistance des enroulements. Dans les moteurs triphasés, on compare les valeurs entre les paires de phases, tandis que dans les moteurs DC, on évalue la conformité des différents circuits à la documentation
ainsi que la répétabilité des résultats. L’objectif de ce test est de détecter des problèmes tels qu’une coupure de circuit,
un mauvais contact, une surchauffe locale du conducteur, une erreur de raccordement, un dommage partiel de l’enroulement ou un court-circuit en développement.

Comment évaluer la symétrie des enroulements ?

Pour une évaluation rapide, on peut utiliser la relation suivante :

ΔR[%] = (Rmax – Rmin) / Ravg · 100%

Plus l’écart est faible, meilleure est la symétrie des enroulements. De petites différences indiquent généralement un état correct du circuit, tandis qu’une asymétrie plus importante peut suggérer un problème de connexion, un endommagement du conducteur, une surchauffe ou un défaut se développant à l’intérieur de l’enroulement. En pratique, le résultat numérique doit toujours être confronté à la température de mesure, à la construction du moteur et à l’historique des pannes.

Pourquoi la méthode à 4 fils est-elle importante ?

Dans le cas de faibles résistances, en particulier dans la plage des mΩ, la mesure doit être effectuée avec la méthode à 4 fils. Ainsi, la résistance des câbles de mesure et des contacts ne fausse pas le résultat.
C’est particulièrement important lors du diagnostic de grands moteurs, de servomoteurs et de moteurs à faible résistance d’enroulement, où même une petite erreur de mesure peut indiquer à tort une asymétrie.

Il faut également se rappeler que la résistance des enroulements dépend de la température. Les comparaisons n’ont donc de sens que lorsque les mesures ont été effectuées dans des conditions similaires ou ont été recalculées à une température de référence. Sans cela, un enroulement en bon état peut être classé à tort comme endommagé.

Mesure de la résistance d’isolation IR. Que montre réellement ce résultat ?

La deuxième étape est la mesure de la résistance d’isolation IR des enroulements par rapport à la masse. Ce test permet avant tout d’évaluer l’état du système d’isolation du point de vue de sa propreté, de son niveau de sécheresse et des dommages mécaniques.
En pratique, un résultat faible ne signifie pas toujours immédiatement un dommage permanent. Les causes sont souvent : l’humidité, l’encrassement ou un long arrêt dans des conditions environnementales défavorables.

C’est précisément pourquoi une simple lecture « bonne » ou « mauvaise » ne suffit pas. Il faut prendre en compte : la tension d’essai, la durée de mesure, la température de l’objet, la taille du moteur et les conditions dans lesquelles l’appareil a été stocké ou a fonctionné. Dans de nombreux cas, un faible résultat IR signifie la nécessité d’un séchage du moteur, d’un nettoyage de l’intérieur, d’un contrôle des connexions et d’un diagnostic étendu, et non automatiquement une décision de rebobinage.

Comment l’humidité, l’encrassement et la température influencent-ils la mesure ?

Un moteur électrique n’est pas un objet parfaitement inductif. Il possède également un caractère capacitif, c’est pourquoi le résultat ne doit pas être interprété immédiatement après l’application de la tension. De plus, l’humidité
et l’encrassement peuvent réduire considérablement le résultat IR, surtout dans les machines travaillant dans un environnement poussiéreux, avec des variations de température ou après un transport d’un entrepôt froid vers un hall chaud.
Un tel effet peut donner une fausse image de dommage, alors que le problème réel est l’humidité de l’enroulement.

Dans les moteurs DC et les constructions plus ouvertes, ce phénomène peut être encore plus visible. C’est pourquoi un bon diagnostic ne s’arrête pas à une seule lecture au mégohmmètre, mais inclut une analyse de l’environnement de travail et une comparaison des résultats après séchage ou nettoyage du moteur.

PI et DAR. Quand vaut-il la peine d’élargir le diagnostic ?

Si l’objectif est une évaluation plus fiable de l’isolation, il vaut la peine d’élargir le contrôle à PI et DAR. Ce sont des indicateurs basés sur l’évolution de la résistance d’isolation dans le temps, c’est pourquoi ils aident à distinguer une isolation stable d’une isolation
humide, encrassée ou affaiblie. Ils ont une grande importance lorsque le résultat IR seul
est ambigu ou lorsque le moteur est resté longtemps hors exploitation.

Pour la maintenance, c’est une information décisionnelle précieuse. Si les résultats s’améliorent après séchage
et nettoyage, il est souvent possible d’éviter un remplacement inutile de la machine. En revanche, si malgré des conditions environnementales correctes la caractéristique reste faible, la probabilité d’un dommage du système d’isolation augmente.

Quels tests des moteurs électriques détectent le mieux les dommages de l’isolation
et des enroulements ?

Essai haute tension HiPot. Que confirme-t-il et que ne montre-t-il pas ?

L’essai haute tension HiPot sert à évaluer la rigidité diélectrique de l’isolation. Il répond
à la question de savoir si le système d’isolation supportera une tension élevée sans claquage. C’est une étape importante du diagnostic lorsqu’il faut confirmer la sécurité de la poursuite de l’exploitation après une réparation, un arrêt, une inondation, un rebobinage ou une suspicion d’affaiblissement de l’isolation par rapport à la masse.

Ce test ne remplace toutefois ni la mesure de la résistance des enroulements ni le test Surge. HiPot n’est pas le meilleur outil pour détecter de petites asymétries du circuit ou des courts-circuits entre spires à un stade précoce. Son rôle consiste à évaluer l’intégrité et la résistance de l’isolation sous une charge de courant électrique accrue.

Pourquoi faut-il décharger le moteur après le test ?

Lors de l’essai haute tension, l’énergie peut s’accumuler dans les capacités parasites du système. La relation peut s’écrire comme suit :

E = 1/2 · C · U²

où E désigne l’énergie, C – la capacité, et U – la tension. Cela signifie qu’une augmentation de la tension provoque une forte augmentation de l’énergie stockée dans l’objet testé. Après la fin du test, le moteur doit donc être déchargé en toute sécurité avant de déconnecter les câbles de mesure. C’est une question non seulement de conformité de la procédure, mais aussi de sécurité du personnel de service.

Appelez : +48 717 500 983

Test Surge. Comment détecter les courts-circuits entre spires ?

Si l’objectif est de détecter les dommages de l’isolation interne des enroulements, c’est-à-dire principalement les courts-circuits entre spires, le test Surge est essentiel. L’essai consiste à appliquer une brève impulsion de tension et à observer la réponse de l’enroulement sous forme d’oscillations amorties. La forme du signal dépend de l’inductance, de la capacité et des pertes dans l’enroulement.

Pour un enroulement correct, les réponses comparatives sont très proches les unes des autres. En cas de défauts, on observe : des variations de fréquence, un amortissement plus important ou des ruptures de la courbe à des niveaux de tension plus élevés. C’est précisément ce test qui permet de détecter des dommages qui peuvent ne pas encore présenter de symptômes évidents dans une mesure classique de résistance ou dans le seul contrôle de l’isolation par rapport à la masse.

Cela revêt une importance particulière dans les moteurs alimentés par des variateurs de fréquence. Les fronts raides de tension et les surtensions générées par l’électronique de puissance sollicitent le plus fortement les premières spires de la bobine, c’est pourquoi un dommage de l’isolation entre spires peut se développer malgré des résultats apparemment corrects aux autres tests. Dans ces applications, Surge est l’un des essais diagnostiques les plus précieux.

Comment interpréter les résultats et quand prendre une décision de service ?

Un diagnostic professionnel ne se termine pas par le message « moteur opérationnel » ou « moteur endommagé ».
Il est beaucoup plus important de combiner les résultats en une seule image technique.

• Une bonne symétrie de la résistance des enroulements et un IR faible indiquent souvent de l’humidité, un encrassement ou la nécessité d’un séchage.
• Une bonne résistance d’isolation par rapport à la masse avec un résultat Surge incorrect peut suggérer un court-circuit entre spires
  en développement.
• Des anomalies dans la résistance des enroulements peuvent indiquer un mauvais contact, une surchauffe, une erreur de raccordement
  ou un endommagement du conducteur.
• Un faible résultat HiPot augmente le risque de claquage de l’isolation lors de la poursuite du fonctionnement.

Ce n’est qu’un tel ensemble de données qui permet de décider si un nettoyage et un séchage suffisent, ou si une réparation locale, une régénération, un rebobinage, un remplacement du moteur ou une modernisation plus approfondie
de tout le système d’entraînement est nécessaire.

Quand choisir la réparation, la régénération, la modernisation ou le remplacement ?

La réparation a du sens lorsque le problème concerne des connexions, des dommages locaux, des encrassements ou des éléments associés.

La régénération est une bonne orientation lorsque la construction du moteur a de la valeur, mais nécessite la restauration de ses paramètres d’exploitation.

La modernisation devient justifiée lorsque les pannes se répètent en raison d’une mauvaise adaptation à l’application, de surcharges, d’un fonctionnement avec variateur ou du vieillissement de l’ensemble du système d’entraînement.

Le remplacement est parfois la meilleure décision lorsque le coût de la réparation se rapproche du coût de restauration de la fonction,
et que le risque d’arrêt reste élevé.

Dans la pratique industrielle, il ne faut pas regarder uniquement le prix du moteur lui-même. Il faut également tenir compte du coût de la production perdue, du temps de remise en service, de la disponibilité des pièces, de la compatibilité avec le variateur, de l’état des roulements, de l’encodeur, des systèmes de refroidissement et de l’électronique associée.

Quand confier le diagnostic d’un moteur à un service industriel ?

Il vaut la peine de confier le diagnostic lorsque le moteur présente un fonctionnement instable, une surchauffe, déclenche les protections, génère des alarmes d’entraînement, a subi une inondation, un long arrêt, des surcharges ou travaille
avec un variateur et que des dommages d’isolation sont suspectés. Cela concerne également les situations avant l’achat d’un entraînement d’occasion, après une panne de ligne technologique et après une réparation, lorsqu’il faut confirmer la qualité des travaux réalisés.

Dans un service industriel, la bonne séquence d’essais permet de prendre plus rapidement la décision de remettre l’appareil sur la machine, de l’envoyer en réparation, en régénération ou de le qualifier pour un remplacement ou une modernisation.

Vous avez besoin d’un diagnostic de moteur AC ou DC ? Il vaut la peine de commander un ensemble complet d’essais couvrant les enroulements, l’isolation et les tests visant les dommages entre spires. Ce n’est qu’alors que la décision de service est techniquement justifiée et sûre pour la poursuite du fonctionnement du système d’entraînement.

Si vous souhaitez réduire le risque d’arrêt, n’évaluez pas le moteur sur la base d’un seul test. Contactez
nous afin de commander un contrôle complet du moteur et de prendre une décision fondée sur l’état réel des enroulements
et de l’isolation.

Appelez : +48 717 500 983

Bibliographie :

• Schleich GmbH., Manuel de diagnostic des enroulements. Guide élémentaire des méthodes et instruments de mesure de base pour l’ingénieur, édition 1.1. [https://astat.pl/katalogi/SCHLEICH-Podrecznik-diagnostyki-uzwojen.pdf, accès : 22.04.2026]
• ANSI/EASA Standard AR100-2025: Recommended Practice for the Repair of Rotating Electrical Apparatus [https://easa.com/resources/resource-library/ansieasa-standard-ar100-2025-recommended-practice-for-the-repair-of-rotating-electrical-apparatus, accès : 22.04.2026]
• ANSI/NEMA MG 1, Section II, Part 12, Tests and Performance – AC and DC Motors. [https://www.nema.org/docs/default-source/standards-document-library/mg-1-part-12-watermark.pdf, accès : 22.04.2026]
