Comment mesurer la puissance active, réactive et apparente dans une machine ? Mesure des paramètres d’alimentation de base dans le diagnostic des machines

La mesure de la puissance active, réactive et apparente dans une machine industrielle s’effectue par la mesure simultanée de la tension, du courant, du facteur de puissance, du déphasage, de la fréquence ainsi que, dans de nombreux cas, des harmoniques de courant et de tension. Pour ce type de diagnostic, on utilise un analyseur de qualité de l’énergie ou un wattmètre triphasé avec des pinces ampèremétriques correctement sélectionnées. La seule lecture du courant ne suffit pas pour évaluer de manière fiable la consommation de puissance de la machine, car elle ne montre pas la différence entre puissance active, réactive et apparente, ni l’influence des variateurs de fréquence, alimentations à découpage, circuits de puissance et déformations des formes d’onde.

Dans la pratique industrielle, la mesure des paramètres d’alimentation de base est l’une des étapes les plus importantes du diagnostic des machines. Elle permet d’évaluer si la machine fonctionne conformément au caractère du processus et s’il existe une surcharge, une asymétrie des phases, un facteur de puissance trop faible, une puissance réactive excessive, une tension instable ou des perturbations résultant du fonctionnement d’équipements d’électronique de puissance.

Une analyse correctement réalisée des paramètres d’alimentation de la machine aide les services de maintenance, de production et d’automatisme à identifier plus rapidement les problèmes susceptibles d’entraîner la surchauffe des moteurs, des erreurs de variateurs de fréquence, un fonctionnement instable des entraînements, des arrêts non planifiés ainsi qu’une augmentation des coûts d’énergie et de service.

Contactez RGB Elektronika si vous souhaitez mesurer la puissance active, réactive et apparente dans une machine industrielle et vérifier si la consommation de puissance, le facteur de puissance, l’asymétrie des phases et la qualité de l’alimentation n’ont pas d’impact sur les pannes, les arrêts ou le fonctionnement instable de la production.

Appelez : +48 717 500 983

Mesure de puissance dans une machine industrielle : que faut-il mesurer et pourquoi le courant seul ne suffit-il pas ?

Que sont la puissance active, réactive et apparente dans la pratique de la maintenance ?

Dans le diagnostic de l’alimentation des machines industrielles, on analyse le plus souvent trois grandeurs de base : la puissance active P, la puissance réactive Q et la puissance apparente S. Chacune d’elles décrit un aspect différent du fonctionnement du récepteur électrique.

• La puissance active P est la puissance réellement convertie en travail utile, chaleur, mouvement mécanique ou énergie de processus. Elle est exprimée en watts W ou en kilowatts kW.
• La puissance réactive Q est liée à la création de champs magnétiques et électriques dans les charges inductives et capacitives. Elle est exprimée en var ou en kvar.
• La puissance apparente S décrit la charge totale du système d’alimentation résultant de la circulation de la tension et du courant. Elle est exprimée en VA ou en kVA.

Dans un système monophasé, avec des formes d’onde sinusoïdales, les relations de base sont les suivantes :

• P = U · I · cosφ
• Q = U · I · sinφ
• S = U · I
• S² = P² + Q²

Où U désigne la tension efficace, I le courant efficace, et φ définit le déphasage entre la tension et le courant. Dans les machines industrielles, ces relations aident à comprendre pourquoi deux équipements absorbant un courant similaire peuvent avoir une consommation réelle de puissance active totalement différente.

Quels paramètres d’alimentation faut-il mesurer dans une machine ?

Pour effectuer correctement la mesure de la puissance active, la mesure de la puissance réactive et la mesure de la puissance apparente, il faut collecter davantage de données que le seul courant absorbé par la machine. Dans la pratique du diagnostic, on mesure et on enregistre principalement :

• la tension de phase ou entre phases,
• le courant dans les phases L1, L2 et L3,
• la puissance active P,
• la puissance réactive Q,
• la puissance apparente S,
• le facteur de puissance PF,
• le facteur de déphasage cosφ,
• la fréquence d’alimentation,
• THD U, c’est-à-dire la distorsion harmonique totale de la tension,
• THD I, c’est-à-dire la distorsion harmonique totale du courant,
• les valeurs minimales, moyennes et maximales pendant l’enregistrement.

Dans les machines triphasées, la mesure est effectuée sur toutes les phases. Dans les systèmes à cinq conducteurs, il faut également tenir compte du conducteur neutre, en particulier lorsque l’installation comprend des alimentations à découpage, des équipements électroniques, des systèmes de commande, des panneaux HMI, des automates PLC, des modules E/S et d’autres charges non linéaires.

Pourquoi PF et cosφ ne signifient-ils pas toujours la même chose ?

Dans les installations industrielles anciennes ou plus simples, on analysait souvent principalement cosφ, c’est-à-dire le facteur de déphasage. Dans les machines modernes, le PF, c’est-à-dire le facteur de puissance total, prend toutefois de plus en plus d’importance.

La différence est particulièrement importante dans les installations où fonctionnent des variateurs de fréquence, servocommandes, démarreurs progressifs, convertisseurs, alimentations à découpage et circuits d’électronique de puissance. Ces équipements peuvent provoquer des déformations du courant. Par conséquent, le cosφ classique peut sembler correct, alors que le facteur de puissance total PF sera plus faible, car il tient également compte de l’influence des harmoniques.

Pour le diagnostic, cela signifie une chose : l’analyse des paramètres d’alimentation de la machine doit inclure à la fois le cosφ, le PF ainsi que le THD du courant et de la tension. Ce n’est qu’un tel rapprochement qui permet d’évaluer si le problème résulte du déphasage, de la déformation des formes d’onde, de la surcharge, de la compensation de puissance réactive ou du mode de fonctionnement de l’entraînement.

Comment contrôler la consommation de puissance d’une machine dans un système triphasé ?

Dans un système triphasé symétrique, les formules de base sont les suivantes :

• P = √3 · ULL · IL · cosφ
• Q = √3 · ULL · IL · sinφ
• S = √3 · ULL · IL

Où ULL désigne la tension entre phases, le plus souvent environ 400 V AC dans un réseau basse tension, et IL désigne le courant de ligne. Dans les machines industrielles réelles, le système n’est pas toujours parfaitement symétrique, c’est pourquoi une mesure professionnelle doit couvrir chaque phase séparément ainsi que les valeurs totales pour l’ensemble du système.

Exemple de calcul de puissance pour une machine alimentée en triphasé

Supposons qu’une machine absorbe un courant de 20 A, fonctionne avec une tension entre phases de 400 V et que le facteur de puissance cosφ soit de 0,82. Dans ce cas :

• la puissance active est d’environ 11,36 kW,
• la puissance apparente est d’environ 13,86 kVA.

La différence entre ces valeurs montre pourquoi la réponse à la question de savoir comment contrôler la consommation de puissance d’une machine ne peut pas se limiter à la lecture du courant. Une machine peut générer une charge importante pour l’installation, le tableau électrique, les protections et le transformateur, même si la puissance active elle-même ne semble pas très élevée.

Si la machine absorbe un courant instable, génère des erreurs d’entraînement ou provoque des surcharges de l’installation, il est utile d’effectuer une mesure complète des paramètres d’alimentation de base. RGB Elektronika réalise des mesures sur machines industrielles et aide à évaluer si le problème se situe du côté de l’alimentation, de l’entraînement, du moteur, du circuit de puissance ou de la charge mécanique.

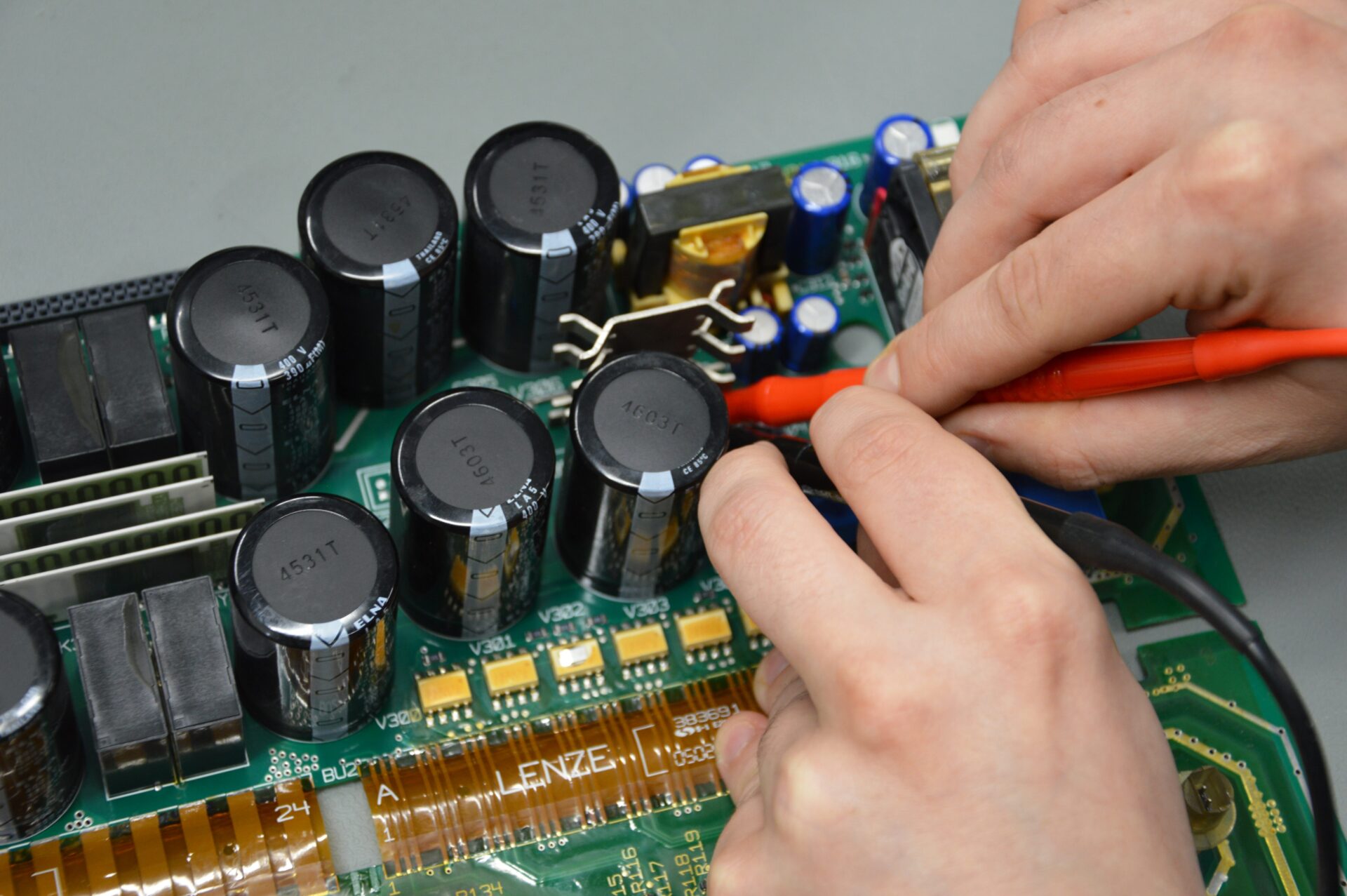

Comment mesurer les paramètres d’alimentation de base et interpréter les résultats ?

Comment préparer une machine à la mesure de la puissance active, réactive et apparente ?

Avant de commencer les mesures, il faut déterminer le système d’alimentation de la machine, ses paramètres nominaux ainsi que les états de fonctionnement qui doivent être enregistrés. Il est important de vérifier la documentation technique, la plaque signalétique, les données du moteur, du variateur de fréquence, de la servocommande, du démarreur progressif ou d’un autre système d’actionnement.

Pour la mesure, il convient d’utiliser un analyseur de qualité de l’énergie ou un wattmètre triphasé avec des pinces ampèremétriques correctement sélectionnées. La plage des pinces doit être adaptée au courant de charge attendu. Une plage trop large ou mal choisie peut dégrader la précision de la mesure, et un mauvais sens de pose des pinces peut fausser le résultat de puissance.

Avant la mesure, il faut également veiller à la sécurité du travail. Les mesures dans les tableaux électriques, armoires de commande et systèmes d’alimentation des machines doivent être réalisées par des personnes disposant des qualifications appropriées, dans le respect des procédures de sécurité et des règles de travail sur les équipements électriques.

Comment se déroule la mesure d’une machine industrielle étape par étape ?

La mesure professionnelle d’une machine industrielle doit être effectuée selon une procédure structurée. Cela permet ensuite de comparer les résultats avec la documentation technique, l’historique des pannes et la charge réelle du processus.

• Identification de la machine et du système d’alimentation – détermination du type de système concerné par la mesure : monophasé, triphasé à trois conducteurs ou triphasé à quatre conducteurs.
• Vérification des données nominales – lecture de la tension, du courant, de la puissance, de la fréquence, du type de moteur, des paramètres du variateur de fréquence ou de la servocommande.
• Choix de l’analyseur et des pinces ampèremétriques – adaptation de la plage de mesure à la charge attendue de la machine.
• Connexion des canaux de tension – conformément au schéma du système et aux exigences de l’analyseur.
• Pose des pinces sur les phases L1, L2 et L3 – avec contrôle du sens et de l’affectation des phases.
• Enregistrement des paramètres dans le temps – sauvegarde des tensions, courants, P, Q, S, PF, cosφ, fréquence et THD.
• Mesure dans différents états de fonctionnement – marche à vide, fonctionnement normal, charge maximale, démarrage et freinage.
• Analyse des résultats – comparaison des valeurs minimales, moyennes et maximales avec la plaque signalétique, la documentation et les conditions du processus.
• Élaboration des conclusions – indication si la machine fonctionne correctement ou si elle nécessite un diagnostic électrique, mécanique supplémentaire ou une analyse de la qualité de l’énergie.

Dans quels états de fonctionnement faut-il mesurer les paramètres d’alimentation ?

Une lecture ponctuelle des paramètres peut être insuffisante. Dans le diagnostic de l’alimentation des machines industrielles, la comparaison des résultats dans plusieurs états de fonctionnement est particulièrement importante.

• La marche à vide permet d’évaluer la consommation énergétique de base sans charge de processus.
• Le fonctionnement normal montre les conditions d’exploitation typiques de la machine.
• La charge maximale permet de vérifier que la machine ne dépasse pas les paramètres admissibles.
• Le démarrage révèle les pics de courant, les chutes de tension et le comportement des systèmes d’alimentation.
• Le freinage permet d’évaluer le fonctionnement du variateur de fréquence, de la résistance de freinage, du circuit DC link ou d’autres éléments de l’entraînement.

Une telle comparaison aide à distinguer la consommation de puissance normale des symptômes de panne. Une augmentation de la puissance active peut indiquer une charge mécanique plus élevée, l’usure des roulements, le grippage d’éléments d’entraînement, un mauvais fonctionnement du réducteur ou une modification des conditions du processus. À son tour, une augmentation de la puissance réactive et une dégradation du facteur de puissance peuvent suggérer un problème de compensation, un moteur surdimensionné, un mode de fonctionnement défavorable ou des perturbations du côté de l’alimentation.

Appelez : +48 717 500 983

Quels résultats de mesure peuvent indiquer un problème avec la machine ?

Le diagnostic de l’alimentation des machines industrielles ne consiste pas uniquement à déterminer la quantité d’énergie consommée par l’équipement. L’élément clé est l’interprétation des relations entre la tension, le courant, la puissance active, la puissance réactive, la puissance apparente, le PF, le cosφ et les harmoniques.

Symptômes de problèmes du côté électrique

Parmi les signaux d’alerte du côté électrique, on trouve notamment :

• une consommation de courant nettement inégale entre les phases,
• une tension d’alimentation instable,
• des chutes de tension lors du démarrage ou de la charge,
• une augmentation de la puissance apparente avec une puissance active stable,
• un faible facteur de puissance PF,
• une dégradation du cosφ par rapport aux valeurs typiques de la machine concernée,
• une part accrue d’harmoniques THD U ou THD I,
• une puissance réactive excessive sans justification liée au processus,
• des erreurs de variateurs de fréquence, servocommandes ou alimentations sous charge,
• la surchauffe des câbles, protections, contacteurs ou éléments du circuit de puissance.

Dans les moteurs électriques, un fonctionnement prolongé avec une tension ou une fréquence défavorable peut augmenter l’échauffement des enroulements et réduire la durée de vie de l’isolation. Dans la pratique d’exploitation, conformément à une approche basée sur la norme IEC 60034-1, le fonctionnement dans une zone proche des paramètres nominaux est plus favorable à la durabilité du moteur qu’un fonctionnement prolongé avec des écarts plus importants.

Symptômes de problèmes du côté mécanique ou du processus

Tout résultat de mesure incorrect ne signifie pas forcément une défaillance électrique. Dans de nombreux cas, l’analyse de la consommation de puissance aide à détecter des problèmes mécaniques ou de processus avant qu’ils n’entraînent un arrêt de production.

• Une augmentation de la puissance active peut indiquer une résistance mécanique plus élevée, des roulements usés, le grippage d’éléments, la surcharge d’un convoyeur, un problème de pompe, de ventilateur ou de réducteur.
• Des fluctuations de la consommation de puissance peuvent suggérer un processus instable, une alimentation irrégulière en matière, des problèmes d’entraînement ou une modification des conditions de fonctionnement de la machine.
• Une forte asymétrie de charge peut résulter de problèmes dans l’installation, les enroulements, les connexions, l’appareillage d’alimentation ou du fonctionnement irrégulier des récepteurs.
• Une augmentation de la puissance réactive peut indiquer un mode de fonctionnement défavorable du moteur, un problème de compensation ou une mauvaise adaptation de l’entraînement à l’application.

Pour le service de maintenance, cette information a une grande importance. Elle permet de planifier un diagnostic complémentaire avant que le problème ne provoque une panne de production, des dommages à l’électronique de commande, une surcharge du circuit de puissance ou un arrêt coûteux de la ligne.

À quoi doit ressembler un rapport de mesure de machine ?

Une mesure correctement réalisée des paramètres d’alimentation de base doit se terminer par un rapport. Un graphique ou une lecture unique de l’analyseur ne suffit souvent pas pour prendre une décision de service.

Le rapport de mesure d’une machine industrielle doit contenir :

• l’identification de la machine, du système d’alimentation et du lieu de mesure,
• le schéma de raccordement de l’analyseur,
• le type d’appareil de mesure ou d’analyseur de qualité de l’énergie utilisé,
• la plage et le type de pinces ampèremétriques utilisées,
• la durée d’enregistrement de la mesure,
• la description des états de fonctionnement de la machine pendant la mesure,
• les valeurs minimales, moyennes et maximales de tension, courant, P, Q, S, PF, cosφ et fréquence,
• les informations sur THD U et THD I, si elles ont été enregistrées,
• la comparaison des résultats avec la plaque signalétique et la documentation,
• un commentaire de diagnostic et des recommandations concernant les actions ultérieures.

Ce n’est qu’en comparant les résultats de mesure avec la documentation de la machine, les paramètres de l’entraînement, les conditions du processus et l’historique des pannes qu’il est possible de déterminer de manière fiable si la consommation de puissance est correcte ou si un diagnostic électrique, mécanique complémentaire ou une analyse de la qualité de l’énergie est nécessaire.

Quand vaut-il la peine de confier des mesures professionnelles de machines industrielles ?

Les mesures professionnelles de machines valent la peine d’être réalisées non seulement après une panne. Dans de nombreux sites industriels, l’analyse des paramètres d’alimentation fait partie de la prévention, de la modernisation, de la réception technique, de l’optimisation de la consommation d’énergie et de l’évaluation de l’état des entraînements.

Il est particulièrement utile de commander une mesure lorsque :

• la machine consomme plus d’énergie qu’auparavant,
• des erreurs fréquentes de variateur de fréquence ou de servocommande apparaissent,
• le moteur chauffe excessivement,
• des chutes de tension apparaissent lors du démarrage,
• les protections déclenchent sans cause évidente,
• une asymétrie des phases ou une consommation de courant inégale apparaît,
• la machine fonctionne de manière instable après une modernisation,
• il existe un soupçon de problème de compensation de puissance réactive,
• l’installation comprend de nombreux variateurs de fréquence, alimentations à découpage et circuits d’électronique de puissance,
• il faut documenter l’état de la machine avant une réparation, une modernisation ou une mise en service.

RGB Elektronika réalise des mesures de machines industrielles, l’analyse des paramètres d’alimentation et le diagnostic de systèmes fonctionnant dans un environnement de production. Nous aidons à évaluer si le problème provient de l’alimentation, de la surcharge, du circuit de puissance, du moteur, du variateur de fréquence, de la servocommande, de l’électronique de commande ou de la charge mécanique.

Cette approche facilite la décision de savoir si une correction de paramètres, un diagnostic complémentaire, la réparation d’un sous-ensemble, le remplacement d’éléments du système d’alimentation, le contrôle de l’entraînement ou une analyse plus large de la qualité de l’énergie est suffisante.

Si vous souhaitez contrôler la consommation de puissance d’une machine, vérifier le fonctionnement de l’alimentation ou documenter l’état de l’équipement avant une panne, contactez RGB Elektronika. Nous effectuerons les mesures, analyserons les résultats et indiquerons quels paramètres peuvent influencer la fiabilité de fonctionnement de la machine.

Appelez : +48 717 500 983
