Service rapide du contrôleur ELAU C600 pendant un arrêt de ligne de production. Codes d’erreur ELAU PacDrive C600

Le service du contrôleur ELAU C600 pendant un arrêt de ligne de production doit commencer par la lecture des messages de diagnostic, la vérification de l’alimentation, du bus SERCOS, des variateurs ainsi que de la configuration enregistrée sur la carte CompactFlash. L’ELAU PacDrive C600 assure dans la machine la fonction de contrôleur PLC central et de contrôleur de mouvement. Sa défaillance peut donc arrêter tous les axes synchronisés ainsi que l’ensemble du processus de production. Un diagnostic rapide permet de déterminer si le problème se situe dans le contrôleur lui-même, un variateur, l’anneau de communication à fibre optique, le programme ou la partie mécanique de la machine.

Dans les machines d’emballage, de production et de transformation complexes, chaque heure d’arrêt peut entraîner un retard sur le plan de production, une forte pression sur l’équipe de maintenance et un risque de retard dans l’exécution des commandes. C’est pourquoi la réparation du contrôleur ELAU PacDrive C600 ne doit pas se limiter à l’effacement de l’erreur, mais doit avant tout permettre d’identifier et d’éliminer sa cause réelle.

Le contrôleur ELAU C600 a arrêté la machine ou ne détecte pas les variateurs ? Envoyez-nous le code d’erreur, une photo de la plaque signalétique et une description du comportement de l’appareil. Nous vous aiderons à déterminer la bonne orientation du diagnostic.

Appelez : +48 717 500 983

Panne du contrôleur ELAU C600 pendant un arrêt de ligne – codes d’erreur PacDrive C600

Quel est le rôle du contrôleur ELAU C600 dans une machine ?

L’ELAU PacDrive C600 est un contrôleur central d’automatisation combinant les fonctions PLC avec une commande de mouvement avancée. Dans une seule configuration, il peut gérer jusqu’à 99 axes servo communiquant via le bus SERCOS. Il a ainsi été utilisé notamment dans des machines d’emballage multiaxes, des lignes de transformation et des installations nécessitant une synchronisation précise des mouvements.

Le contrôleur exécute le programme de la machine, traite les signaux d’entrée et de sortie, synchronise le fonctionnement des axes et gère la communication avec les variateurs et les périphériques. Il peut traiter simultanément jusqu’à 255 profils de mouvement, tandis que le temps de cycle minimal d’une tâche PLC rapide est de 250 µs. Le nombre important de fonctions exécutées signifie qu’un fonctionnement incorrect du C600 peut affecter l’ensemble de la machine et pas seulement l’un de ses modules.

Le programme, les paramètres et la configuration du système sont enregistrés sur une carte CompactFlash. Le contrôleur utilise le système d’exploitation temps réel VxWorks et prend en charge les langages de programmation conformes à la norme IEC 61131-3, notamment ST, LD, FBD, SFC et IL. Le diagnostic et la gestion du projet peuvent être réalisés à l’aide de l’environnement EPAS-4.

Quels symptômes une panne de l’ELAU PacDrive C600 peut-elle provoquer ?

Une panne du contrôleur ELAU PacDrive C600 ne signifie pas toujours une absence totale d’alimentation. Dans de nombreux cas, l’appareil démarre mais ne passe pas dans le mode de fonctionnement correct, ne détecte pas les variateurs ou arrête le programme après l’apparition d’un message de diagnostic spécifique.

Les symptômes les plus fréquemment observés sont :

• la machine ne démarre pas malgré la présence d’une alimentation 24 V DC,
• arrêt du programme PLC ou passage cyclique du contrôleur en état d’erreur,
• absence de communication avec un ou plusieurs variateurs,
• voyant « err » allumé ou clignotant,
• voyant « bus err » allumé ou clignotant,
• problèmes d’initialisation de l’anneau SERCOS,
• erreurs de lecture de la configuration ou des paramètres,
• absence de réponse des équipements PROFIBUS,
• dépassement du temps de cycle d’une tâche,
• surchauffe du contrôleur,
• fonctionnement instable après échauffement de l’appareil,
• réapparition de l’erreur immédiatement après son effacement.

Certains de ces symptômes peuvent être dus à une défaillance du contrôleur, mais des messages similaires peuvent également être provoqués par un variateur défectueux, un codeur, un câble à fibre optique, une configuration incorrecte ou le blocage mécanique d’un axe. Le remplacement du C600 sans diagnostic préalable ne permet donc pas toujours de remettre la machine en fonctionnement.

La ligne a été arrêtée par une erreur ELAU PacDrive C600 ? Avant de commander un autre contrôleur, il est recommandé de faire diagnostiquer l’appareil ainsi que les variateurs qui fonctionnent avec lui. Cela permet de réduire le risque d’acheter une pièce qui n’éliminera pas la cause réelle de la panne.

Que vérifier lorsque le contrôleur ELAU C600 a arrêté la ligne ?

La première étape consiste à relever le code d’erreur complet ainsi que l’état des voyants sur le panneau du contrôleur. Il est également utile de vérifier si, avant l’arrêt, des coupures de tension, des opérations de maintenance, une hausse de température dans l’armoire, un remplacement de variateur ou une modification de la configuration de la machine ont eu lieu.

Contrôle de l’alimentation, de la température et de l’état du contrôleur

L’ELAU C600 est alimenté en 24 V DC. La valeur de la tension doit être vérifiée non seulement à vide, mais également pendant une tentative de démarrage du système. Une chute momentanée de tension peut provoquer un fonctionnement instable, un redémarrage de l’appareil ou des erreurs de communication.

Il est également important de contrôler la température à l’intérieur de l’armoire. Le contrôleur doit fonctionner dans un environnement correctement ventilé. Des filtres encrassés, un ventilateur d’armoire défectueux ou une distance insuffisante par rapport à d’autres sources de chaleur peuvent entraîner un dépassement de la température de fonctionnement admissible.

Le code 054 peut indiquer une température excessive du contrôleur. Dans ce cas, refroidir simplement l’appareil et effacer l’erreur ne suffit pas. Il faut identifier la cause de l’augmentation de température et vérifier la ventilation, la charge de l’appareil ainsi que l’état de ses circuits internes.

Diagnostic de la communication SERCOS et des variateurs

La communication entre le C600 et les servovariateurs s’effectue via un bus SERCOS à fibre optique fonctionnant à 16 Mbit/s. Dans de nombreuses machines, les appareils sont connectés en anneau. Un problème sur un seul câble, connecteur ou variateur peut donc perturber la communication de l’ensemble du système.

Un voyant « bus err » allumé ou clignotant peut notamment indiquer :

• un câble à fibre optique coupé ou endommagé,
• un connecteur encrassé ou mal inséré,
• l’absence d’un appareil dans l’anneau,
• une adresse de variateur dupliquée,
• une intensité d’émetteur incorrecte,
• une défaillance de l’interface de communication du variateur,
• un endommagement de l’interface SERCOS du contrôleur.

Lors du diagnostic, il est recommandé de contrôler l’anneau étape par étape. Si cela est possible et conforme aux procédures de sécurité de la machine, il convient de vérifier les câbles, les adresses et l’état des différents appareils. Un code d’erreur de communication ne doit pas automatiquement conduire au remplacement du contrôleur, car la source du problème peut être l’un des variateurs ou l’une des connexions à fibre optique.

Impossible de déterminer quel élément interrompt la communication SERCOS ? Le diagnostic de service doit couvrir à la fois le contrôleur ELAU C600, les variateurs et le chemin de transmission. Cette approche permet d’éviter des tentatives de redémarrage successives et de réduire le temps d’arrêt de production.

Vérification de la carte CompactFlash et de la configuration

La carte CompactFlash stocke le programme, la configuration de la machine et les données système. Une carte endommagée, un enregistrement incorrect ou l’utilisation d’une carte contenant une autre configuration peuvent empêcher le démarrage correct du système.

Les codes 202 et 203 peuvent être liés à un fichier de configuration ou de paramètres endommagé, incompatible ou mal lu. Avant de remplacer la carte, il convient de sauvegarder les données disponibles et de vérifier la compatibilité du projet avec les versions matérielle et logicielle du contrôleur.

Le transfert d’une carte provenant d’une autre machine peut entraîner de nouvelles erreurs, une modification des paramètres d’axe ou un fonctionnement incorrect des équipements. En l’absence d’une copie récente du projet, il est particulièrement important d’effectuer un diagnostic avant tout formatage, initialisation ou écrasement de la mémoire.

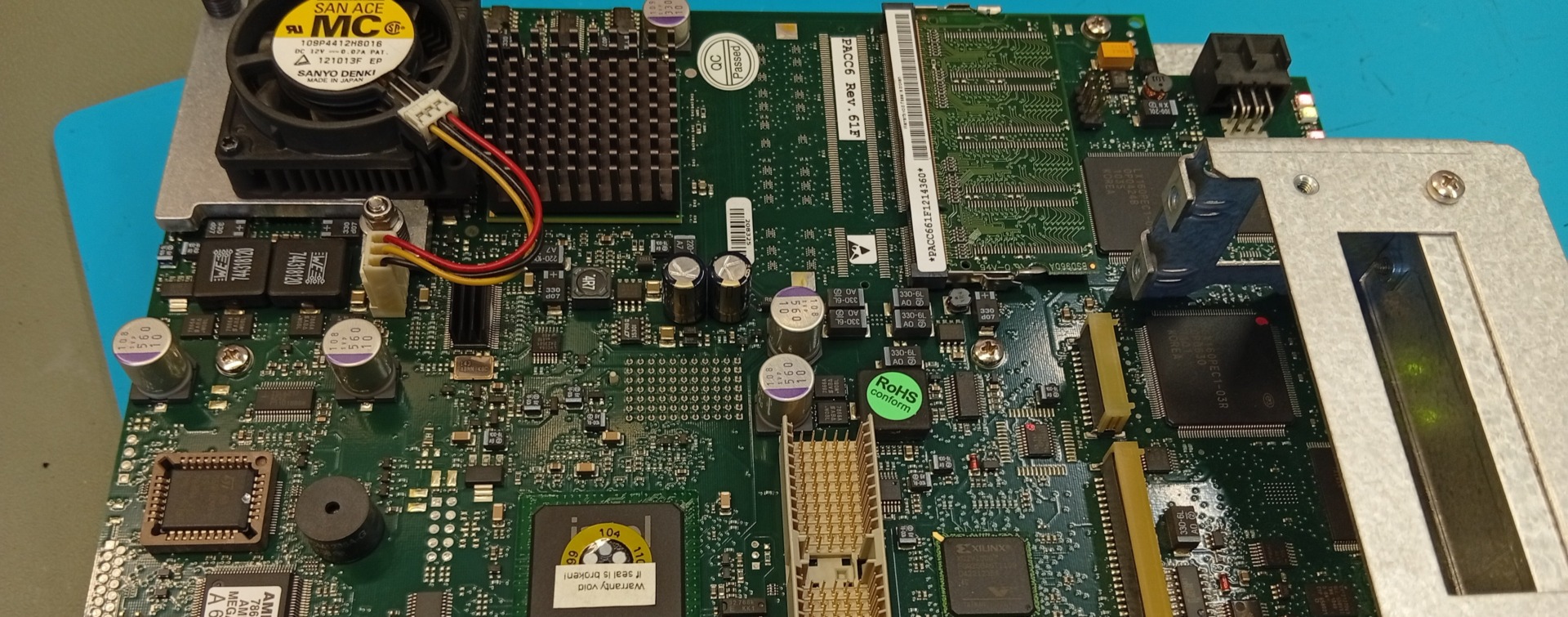

Comment se déroule le service du contrôleur ELAU C600 pendant un arrêt ?

Un service rapide du contrôleur ELAU doit se concentrer sur l’identification la plus efficace possible de l’origine du problème. En pratique, cela implique l’analyse des codes d’erreur, de l’état des voyants, de l’historique des événements et des conditions dans lesquelles la machine s’est arrêtée.

Le processus de service peut comprendre :

• Vérification de la référence et de la version du contrôleur.
• Lecture des codes d’erreur et des données de diagnostic.
• Contrôle de l’alimentation et de la consommation de courant.
• Vérification de la carte CompactFlash et de la mémoire.
• Diagnostic des interfaces SERCOS, Ethernet, PROFIBUS et CAN.
• Contrôle des entrées et sorties numériques et analogiques.
• Vérification des circuits d’alimentation et des composants électroniques.
• Réparation des défauts détectés.
• Tests de fonctionnement et nouveau contrôle des fonctions de communication.

Si la source de l’arrêt est un variateur, un codeur ou une surcharge mécanique de l’axe, la réparation du C600 seul ne résoudra pas le problème. C’est pourquoi les informations sur les événements précédant la panne sont aussi importantes pour le service que le code affiché par le contrôleur.

Réparation ou achat d’un ELAU C600 d’occasion ?

En raison de l’âge des systèmes PacDrive, des appareils d’occasion et reconditionnés sont disponibles sur le marché. L’achat d’un appareil de remplacement peut être justifié lorsque le contrôleur est gravement endommagé et que la disponibilité d’un appareil compatible permet de remettre rapidement la machine en service. Avant le montage, il convient toutefois de vérifier la version matérielle, les équipements optionnels, l’état de la mémoire ainsi que la compatibilité avec la configuration existante.

Un ELAU C600 acheté au hasard peut différer par son équipement, sa version logicielle ou les interfaces prises en charge. L’historique inconnu de l’appareil, l’usure des composants ou l’absence d’une carte CompactFlash vérifiée peuvent également poser problème.

La réparation de son propre contrôleur est particulièrement pertinente lorsque :

• l’appareil possède une configuration adaptée à la machine,
• aucun remplacement fiable n’est disponible,
• la panne concerne un composant remplaçable,
• il est important de limiter les modifications du système existant,
• l’achat d’un appareil d’occasion présente un risque élevé d’incompatibilité.

En pratique, la meilleure solution peut être de combiner les deux démarches : réparer le contrôleur d’origine et disposer d’une pièce de rechange vérifiée. Pour les sites utilisant plusieurs machines similaires, cela réduit le risque d’un arrêt prolongé lors d’une prochaine panne.

Avant d’acheter un contrôleur d’occasion, il est recommandé de comparer le coût de l’appareil, le risque d’incompatibilité et la possibilité de réparer son propre C600. Le diagnostic permet de prendre une décision en fonction de l’état technique et pas uniquement des symptômes visibles sur la machine.

Codes d’erreur ELAU PacDrive C600 – que signifient-ils et comment réagir ?

Comment les codes d’erreur ELAU PacDrive C600 sont-ils répartis ?

Le système de diagnostic ELAU PacDrive C600 regroupe les messages selon la zone dans laquelle le problème se produit. Cette répartition permet de déterminer plus facilement si le diagnostic doit commencer par le contrôleur, le variateur, la configuration, le programme, le bus de communication ou la mémoire.

• 0xx – événements système et erreurs du contrôleur,
• 1xx – variateurs, moteurs, codeurs et circuits de puissance,
• 2xx – configuration et paramètres,
• 3xx et 4xx – programme et tâches IEC,
• 5xx – communication SERCOS,
• groupes suivants – codeurs, réseaux industriels, mémoire et logiciel système.

La signification du code doit toujours être analysée avec l’historique des événements, l’état de la machine et le moment d’apparition du message. Une même erreur peut résulter d’une défaillance électronique, d’un problème d’installation ou d’une surcharge mécanique.

Codes d’erreur les plus fréquents du contrôleur ELAU C600

Code d’erreur ELAU C600	Signification et orientation possible du diagnostic
054	Avertissement de température du contrôleur. Vérifier la température dans l’armoire, la ventilation et les conditions ambiantes.
100	Surcharge thermique I²t du moteur. Peut indiquer une charge trop élevée, un mauvais dimensionnement du variateur ou une mécanique présentant une résistance excessive.
101	Arrêt de l’amplificateur pour cause de surchauffe. Vérifier les ventilateurs, la libre circulation de l’air dans les conduits, la température de l’armoire et le dimensionnement du variateur.
105	Erreur de retour ou de surveillance des pistes du codeur. Vérifier le câble du codeur, le blindage, l’alimentation du codeur et le codeur lui-même.
107	Surintensité. Le problème peut provenir du moteur, du câble moteur, des paramètres du régulateur de courant ou de l’étage de puissance.
108	Tension du circuit intermédiaire DC trop élevée. Vérifier la tension secteur, la résistance de freinage et la dynamique de freinage de l’axe.
109	Tension du circuit intermédiaire DC trop faible. La cause la plus fréquente est une tension d’alimentation réduite ou instable.
112	Erreur de communication d’un appareil esclave avec le bus temps réel SERCOS.
119	Court-circuit entre phases ou défaut à la terre dans l’étage de sortie. Vérifier le câble moteur, le moteur et l’étage de puissance du servovariateur.
132	Erreur de poursuite de l’axe. La cause peut être un blocage mécanique, une accélération trop élevée, des paramètres de régulation incorrects ou un problème avec les câbles moteur ou codeur.
134	Tension de commande externe 24 V DC trop faible.
202	Fichier de configuration incorrect ou endommagé. La configuration doit être retransmise à l’aide d’EPAS-4.
203	Fichier de paramètres illisible ou endommagé. Les paramètres doivent être retransmis au contrôleur.
317	Dépassement du temps de cycle de la tâche. Vérifier la charge du processeur, la configuration des temps de tâche et le code du programme exécuté.
500	Deux appareils SERCOS possèdent la même adresse. Vérifier les commutateurs d’adressage et le paramètre RealTimeBusAdr.
501	Un appareil SERCOS prévu dans la configuration n’a pas été trouvé. Vérifier la présence de l’appareil, son alimentation et sa conformité avec la configuration.
502	L’anneau SERCOS n’est pas fermé. La cause peut être une fibre optique coupée, un appareil éteint ou une intensité de signal incorrecte.
506	Erreur critique du maître SERCOS. Le bus a été arrêté après la détection d’erreurs de réception des données.
721	Le module d’extension n’est pas prêt ou ne répond pas après l’initialisation.
732	L’appareil esclave PROFIBUS ne répond pas. Vérifier la configuration, le câble, la terminaison et la topologie du réseau.
800	Mémoire RAM libre insuffisante. Il peut être nécessaire de réduire la configuration, le nombre de tâches ou la taille du RamDisk.
900-904	Erreurs logicielles graves, notamment arrêt d’une tâche, instruction incorrecte, page fault ou erreur de classe 1. Elles nécessitent de vérifier le projet, la version du firmware et généralement une intervention du service.

L’effacement de l’erreur dans EPAS-4 résout-il le problème ?

Un message de diagnostic peut être effacé dans l’environnement EPAS-4 ou depuis le programme, par exemple à l’aide de la fonction DiagQuit(). L’effacement du code ne signifie toutefois pas que la cause de la panne a été supprimée.

Si une surcharge, un court-circuit, un anneau SERCOS ouvert, une tension incorrecte ou une configuration endommagée persistent, l’erreur réapparaîtra. Dans certains cas, une nouvelle tentative de démarrage peut aggraver les dommages ou créer un risque pour la mécanique de la machine.

Avant un nouveau démarrage, il convient de vérifier :

• l’alimentation du contrôleur et des variateurs,
• l’état des câbles et des connecteurs,
• la communication SERCOS et PROFIBUS,
• l’état des moteurs et des codeurs,
• la liberté de mouvement des mécanismes,
• la carte CompactFlash et la configuration,
• la température dans l’armoire électrique,
• l’historique des messages précédents.

L’erreur revient après chaque réinitialisation ? C’est le signe qu’un diagnostic approfondi est nécessaire. De nouvelles tentatives de démarrage sans identification de la source du problème peuvent prolonger l’arrêt et augmenter l’étendue de la réparation.

Où faire réparer un contrôleur ELAU PacDrive C600 ?

Lors du choix d’un service pour le contrôleur ELAU C600, il est recommandé de vérifier si l’entreprise est spécialisée dans l’électronique industrielle, les automates PLC, les systèmes de motion control et le diagnostic des communications industrielles. Le simple remplacement d’un composant visiblement endommagé peut être insuffisant si les alimentations, la mémoire, les interfaces et le comportement de l’appareil pendant les tests ne sont pas vérifiés.

Il est recommandé de transmettre au service :

• la référence complète de l’appareil,
• une photo de la plaque signalétique,
• le code d’erreur affiché,
• une description de l’état des voyants,
• des informations sur le moment où l’erreur apparaît,
• une description des événements précédant l’arrêt,
• des informations sur les réparations antérieures,
• une copie disponible du programme ou de la configuration.

Ces informations facilitent la préparation du diagnostic et permettent de déterminer si l’appareil doit être contrôlé seul ou avec le variateur, la carte mémoire ou un autre élément du système.

Vous avez besoin d’une réparation du contrôleur ELAU PacDrive C600 après un arrêt soudain de la production ? Contactez le service et transmettez le code d’erreur, la référence de l’appareil ainsi qu’une description du comportement de la machine. Une analyse rapide des symptômes permet de choisir la bonne orientation du diagnostic et de réduire le coût de l’arrêt. —> Confier la réparation

Appelez : +48 717 500 983

Bibliographie :

• ELAU GmbH, PacDrive™ Controller C600. Operating Manual, éd. 2008-08, réf. 17130099-001, ELAU Packaging Solutions / Schneider Electric, 2008.
