Service professionnel des variateurs de fréquence Lenze avec démontage directement chez le client et mise en service après réparation

Service professionnel des variateurs de fréquence Lenze peut couvrir l’ensemble du processus de remise en service de l’entraînement : sauvegarde des paramètres de l’appareil, démontage du variateur directement chez le client, diagnostic et réparation dans un centre de service spécialisé, remontage et mise en service supervisée de la machine. Cette approche réduit le risque d’erreurs d’installation et raccourcit le temps nécessaire pour restaurer les réglages du procédé après une panne.

Les variateurs Lenze assurent la régulation de la vitesse, du couple et du sens de rotation des moteurs électriques dans de nombreuses applications industrielles critiques. Ils sont notamment utilisés dans les convoyeurs, machines d’emballage, systèmes de ventilation, pompes, mélangeurs, lignes de production et postes de production automatisés.

Une panne de variateur de fréquence peut arrêter un entraînement isolé, une machine entière ou un processus de production associé. Du point de vue de la maintenance, il ne suffit donc pas d’assurer une réparation efficace du variateur Lenze : il faut aussi garantir un démontage sûr, la conservation de la configuration et une mise en service correcte après l’intervention.

Un variateur a-t-il arrêté votre machine ou votre ligne de production ? Communiquez au service technique le modèle de l’appareil, le code d’erreur, une photo de la plaque signalétique et une description du comportement de l’entraînement. Cela permettra de préparer plus rapidement le périmètre de l’intervention.

Appelez : +48 717 500 983

Comment se déroule un service de variateurs Lenze avec démontage sur site ?

Quand faire appel à un service de variateurs Lenze ?

Une intervention de service ne doit pas être envisagée uniquement après l’arrêt complet de l’entraînement. De nombreuses défaillances évoluent progressivement ; les détecter à temps peut limiter l’étendue des dommages et éviter un arrêt prolongé.

Les symptômes typiques d’un problème de variateur comprennent :

• impossibilité de démarrer le moteur,
• arrêt de l’entraînement pendant le fonctionnement en charge,
• erreurs répétées de surcharge ou de surchauffe,
• régulation incorrecte de la vitesse,
• à-coups du moteur au démarrage ou au freinage,
• absence de réaction au signal de démarrage de l’automate PLC,
• perte de communication industrielle,
• fonctionnement bruyant des ventilateurs,
• température excessive du boîtier,
• déclenchement des protections d’alimentation,
• odeur d’électronique surchauffée,
• perte des paramètres après une coupure de courant.

Des symptômes similaires peuvent également être provoqués par un moteur, des câbles, des contacteurs ou des dispositifs de protection défectueux, par le système de commande ou par des signaux de capteurs incorrects. Un diagnostic professionnel des variateurs Lenze doit donc porter sur l’ensemble du système d’entraînement, et pas seulement sur le variateur.

Symptômes de panne d’un variateur Lenze et causes possibles

Symptôme	Cause possible	Action recommandée
Le variateur ne démarre pas le moteur	Absence de signal de démarrage, erreur de paramétrage, défaillance de l’étage de puissance ou problème de moteur	Diagnostic des entrées, des paramètres, de la sortie moteur et de la charge
L’entraînement s’arrête en charge	Surcharge, défaillance du module de puissance, condensateurs usés ou problème mécanique de la machine	Test du variateur et du moteur sous charge contrôlée
Le variateur surchauffe	Ventilateur défectueux, dissipateur encrassé, ventilation insuffisante de l’armoire ou dégradation des matériaux d’interface thermique	Nettoyage, contrôle du système de refroidissement et mesure de la température
Absence de communication avec l’automate	Interface, câble ou connecteur endommagé, ou paramètres de communication incompatibles	Contrôle des câbles, de la terminaison, de l’adressage et du module de communication
Le moteur fonctionne par à-coups ou de manière irrégulière	Erreur de paramétrage, problème de signal de consigne, défaillance d’une phase de sortie ou défaut du moteur	Contrôle des paramètres, des formes d’onde de sortie et de l’état du moteur
Le variateur déclenche les protections	Court-circuit, défaut à la terre, défaillance du redresseur ou du module IGBT	Ne pas redémarrer sans effectuer de mesures

Sauvegarde des paramètres du variateur avant le démontage

L’une des étapes les plus importantes avant le démontage d’un variateur Lenze consiste à sécuriser sa configuration. Les paramètres du variateur peuvent contenir des réglages adaptés à un moteur, un réducteur, un procédé de production, un mode de freinage, des entrées et sorties spécifiques ainsi qu’à la communication avec l’automate de niveau supérieur.

Selon le modèle et la configuration, il convient notamment de sauvegarder :

• les paramètres du moteur,
• les temps d’accélération et de décélération,
• les fréquences minimale et maximale,
• les limites de courant et de couple,
• la configuration des entrées et sorties,
• les adresses et paramètres de communication,
• les paramètres des régulateurs,
• les réglages des fonctions de sécurité,
• les recettes de procédé,
• la logique de commande enregistrée dans l’appareil.

Pour les modèles dotés d’un automate intégré ou de fonctions logicielles avancées, la sauvegarde doit également inclure le code, la structure de l’application et les données nécessaires à la remise en service de la machine.

L’absence de sauvegarde de la configuration peut obliger à recréer manuellement les réglages à partir de la documentation, de notes ou d’un appareil similaire. Si la documentation n’est pas à jour, la remise en service de l’entraînement peut prendre beaucoup plus de temps que la réparation elle-même.

Vous ne disposez pas d’une sauvegarde des paramètres ? Ne rétablissez pas les paramètres d’usine et ne remplacez pas l’appareil sans analyse préalable. Dans de nombreux cas, les données peuvent être lues avant le démontage, à condition que le variateur permette encore la communication.

Comment démonter un variateur Lenze en toute sécurité ?

Le démontage d’un variateur de fréquence Lenze doit être effectué par des personnes disposant des qualifications et habilitations appropriées. Des tensions dangereuses peuvent subsister dans l’appareil même après la coupure de l’alimentation principale.

Coupure de l’alimentation et consignation LOTO

Les travaux doivent commencer par l’arrêt contrôlé de la machine et la coupure de toutes les sources d’énergie associées au système d’entraînement. Éteindre le variateur depuis le pupitre opérateur ou l’automate PLC ne signifie pas que la tension d’alimentation est coupée.

Le circuit doit être protégé contre toute remise sous tension accidentelle. Dans les sites industriels, des procédures de consignation et d’étiquetage des sources d’énergie, appelées LOTO, sont utilisées à cette fin.

La consignation doit empêcher toute autre personne de remettre le système en marche pendant les travaux. Il faut également prendre en compte les sources de tension supplémentaires, telles que les alimentations externes de commande, les circuits de freinage, les modules de communication ou les tensions provenant d’autres parties de l’installation.

Décharge des condensateurs et contrôle du bus DC

Le variateur contient des condensateurs du circuit intermédiaire susceptibles de conserver une tension dangereuse après la coupure de l’alimentation. Avant de commencer les travaux, il faut respecter le délai indiqué par le fabricant dans la documentation de l’appareil concerné.

Il ne faut pas supposer que l’extinction de l’afficheur ou des voyants signifie que l’appareil est entièrement déchargé. L’absence de tension doit être vérifiée à l’aide d’un appareil de mesure approprié à l’entrée d’alimentation, à la sortie moteur et sur le bus DC.

La procédure de mesure doit être conforme à la documentation de l’appareil, aux règles en vigueur dans l’établissement et aux exigences relatives aux travaux sur les équipements électriques.

Documentation des câbles, des blindages et de la mise à la terre

Avant de débrancher les câbles, il convient de réaliser une documentation photographique de l’ensemble de l’installation. Les photos doivent montrer non seulement l’ordre des conducteurs sur les bornes, mais aussi le cheminement des câbles, la fixation des blindages, les liaisons de protection et la position des composants supplémentaires.

Les éléments suivants doivent notamment être identifiés de manière permanente :

• les câbles d’alimentation,
• les câbles de sortie vers le moteur,
• les câbles de la résistance de freinage,
• les câbles de commande,
• les entrées et sorties analogiques,
• les entrées et sorties numériques,
• les câbles de communication,
• les câbles du codeur ou de retour,
• les blindages de câbles,
• les conducteurs de protection et de mise à la terre.

Après débranchement, les extrémités des câbles doivent être protégées contre les courts-circuits, les dommages mécaniques et la contamination. Ce n’est qu’ensuite que le variateur peut être dévissé de la plaque de montage ou de la structure de l’armoire.

Pour les appareils lourds, il peut être nécessaire d’utiliser des poignées adaptées ou un support supplémentaire. Un démontage incorrect peut endommager le boîtier, les bornes, la plaque de montage ou les composants voisins.

Diagnostic et réparation des variateurs Lenze en atelier

Après le démontage, le variateur doit être préparé pour un transport en toute sécurité. L’emballage doit protéger l’appareil contre les chocs, l’humidité, les salissures et les décharges électrostatiques.

Une fois l’appareil livré au centre de service, le diagnostic commence. Son étendue dépend du modèle, des symptômes signalés et de l’état de l’appareil. Le processus peut comprendre :

1. l’inspection visuelle du boîtier, des bornes et des connecteurs,
2. la recherche de traces de surchauffe, de surtension ou d’infiltration de liquide,
3. le nettoyage de la poussière, de l’huile et des contaminants industriels à l’intérieur,
4. le contrôle de la section d’alimentation et du circuit intermédiaire,
5. la mesure des composants semi-conducteurs,
6. le contrôle des modules IGBT et des circuits de commande,
7. l’évaluation des condensateurs,
8. le contrôle des ventilateurs et du système de refroidissement,
9. le contrôle des entrées, des sorties et de la communication,
10. la vérification de la mémoire et de la configuration de l’appareil,
11. des essais fonctionnels et en charge.

Une réparation efficace d’un variateur Lenze doit éliminer non seulement l’effet immédiat de la panne, mais aussi sa cause possible. Le remplacement d’un module de puissance endommagé sans contrôle du refroidissement, du moteur et des câbles peut entraîner une nouvelle panne après le remontage de l’appareil.

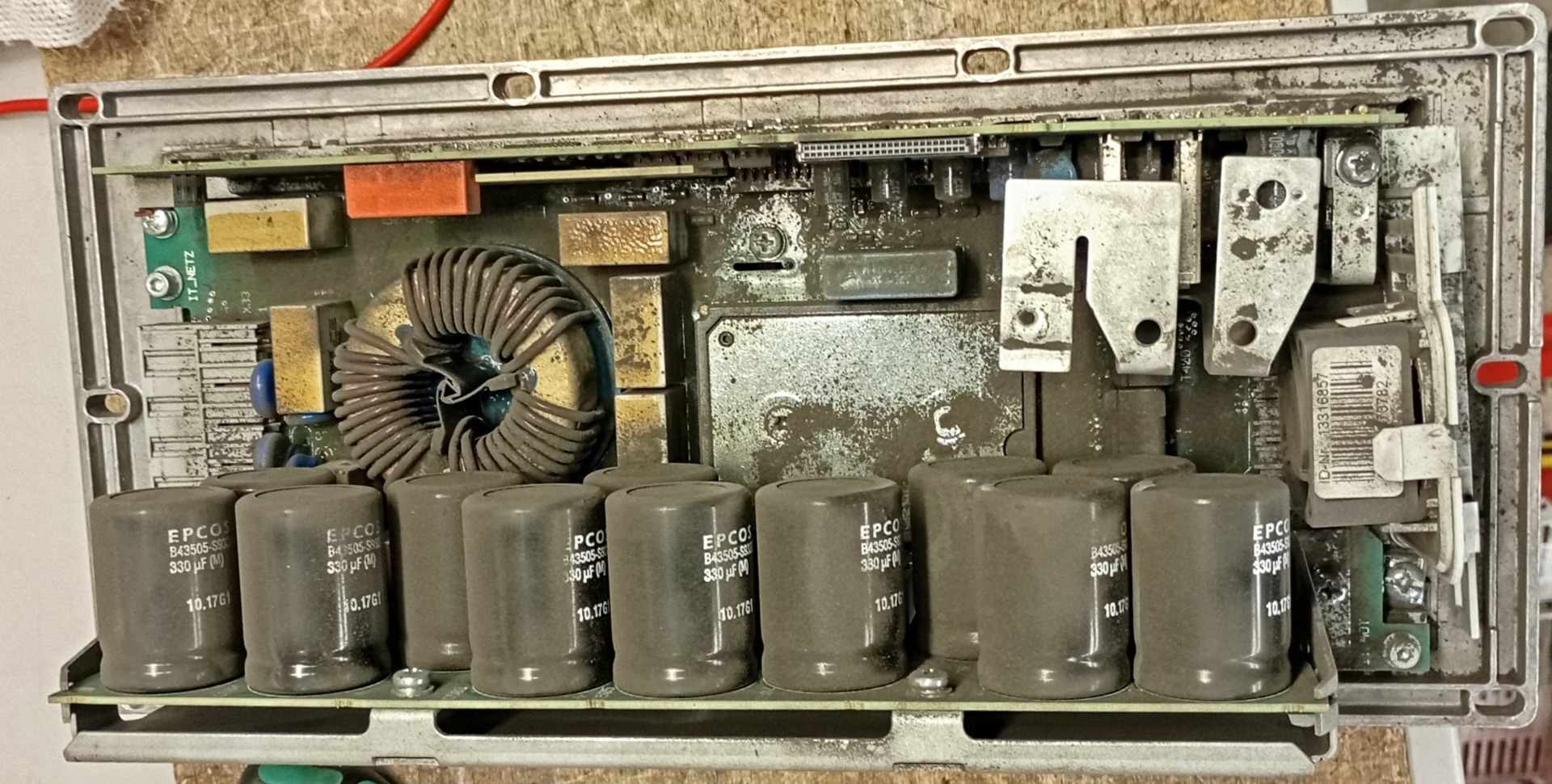

Quels composants du variateur peuvent nécessiter une remise en état ?

L’étendue de la réparation dépend des résultats du diagnostic. Sur les variateurs en service depuis de nombreuses années, l’usure peut toucher aussi bien les circuits de puissance que les composants auxiliaires.

Les travaux de service peuvent comprendre :

• le remplacement des modules de puissance endommagés,
• la réparation de la section redresseur,
• le remplacement des condensateurs usés,
• la réparation des circuits d’alimentation auxiliaire,
• le remplacement des ventilateurs,
• le nettoyage des dissipateurs et des conduits de refroidissement,
• le renouvellement des interfaces thermiques,
• la réparation des entrées et sorties,
• la réparation des interfaces de communication,
• la remise en état des connecteurs et des bornes,
• la réparation du pupitre opérateur,
• la reconstitution ou la restauration de la configuration.

Les mesures préventives doivent être choisies en fonction de l’état réel des composants. Toute réparation ne nécessite pas le remplacement de tous les composants d’usure, mais il est utile de les évaluer avant la remise en service d’un entraînement critique.

Les travaux doivent s’achever par des essais fonctionnels et en charge. Un variateur qui fonctionne correctement sans moteur raccordé ne se comporte pas toujours de manière correcte au courant et à la charge réels.

Montage et mise en service d’un variateur Lenze après réparation

Comment raccorder un variateur Lenze à son retour du centre de service ?

Le remontage du variateur Lenze doit être effectué sur la base de la documentation préparée avant le démontage. Cela permet de reproduire le cheminement initial des câbles, le blindage, la mise à la terre et le raccordement des signaux.

Avant l’installation, il convient de vérifier :

• l’état de la plaque de montage,
• la propreté de l’armoire de commande,
• la libre circulation dans les conduits de ventilation,
• l’état des câbles d’alimentation et moteur,
• l’absence de courts-circuits et de dommages à l’isolation,
• l’état des bornes et des cosses de câble,
• la continuité du conducteur de protection,
• le raccordement correct des blindages,
• l’état du moteur et des composants mécaniques de la machine.

Le variateur doit être monté en respectant les dégagements de ventilation requis et la position de montage prévue par le fabricant. Un montage incorrect peut limiter la circulation de l’air et provoquer une nouvelle surchauffe de l’appareil.

Le raccordement d’un variateur Lenze ne se limite pas à la vérification des câbles de puissance. Les câbles de commande, les signaux analogiques, le bus de communication, les entrées de sécurité, le retour d’information et les circuits de freinage sont tout aussi importants.

Vous ne savez pas comment raccorder un variateur Lenze ? Ne reproduisez pas l’installation à partir d’un appareil similaire. Des différences dans la configuration des entrées, des sorties et de la communication peuvent entraîner un fonctionnement incorrect de la machine.

Restauration des paramètres et de la logique de commande

Après le montage, restaurez la sauvegarde des paramètres effectuée avant le démontage. Le variateur peut ainsi fonctionner de nouveau avec le moteur, l’automate PLC et les actionneurs conformément aux exigences du procédé de production.

Avant de charger les données, vérifiez la compatibilité des éléments suivants :

• le modèle du variateur,
• la version matérielle,
• la version logicielle,
• les modules supplémentaires,
• l’interface de communication,
• les paramètres du moteur,
• la configuration des entrées et sorties.

Si l’appareil est remplacé par une autre version matérielle ou par un modèle plus récent, le chargement direct de la sauvegarde peut être impossible. Une conversion des paramètres, une reconfiguration de la communication ou une modification du programme de l’automate peuvent être nécessaires.

Comment se déroule la mise en service d’un variateur Lenze après réparation ?

La mise en service d’un variateur Lenze après réparation doit être réalisée par étapes. Il ne faut pas lancer immédiatement le cycle automatique complet de la machine sans vérifier au préalable les fonctions de base de l’entraînement.

La mise en service peut comprendre :

1. le contrôle des raccordements avant la mise sous tension,
2. une mise sous tension sécurisée,
3. le contrôle des messages et de l’état du variateur,
4. la vérification des paramètres chargés,
5. le contrôle de la communication avec l’automate PLC,
6. un essai de démarrage à faible vitesse,
7. le contrôle du sens de rotation du moteur,
8. le contrôle de la réaction aux signaux de démarrage, d’arrêt et de consigne de vitesse,
9. le contrôle du courant moteur,
10. la surveillance de la température du variateur et du moteur,
11. un essai sous charge réelle,
12. le démarrage supervisé du procédé de production.

Si le sens de rotation est incorrect, il ne faut pas modifier sans réflexion l’ordre des phases en sortie. Il convient d’abord de vérifier la documentation, la configuration du variateur, la logique de commande et les exigences du procédé.

Pendant le fonctionnement en charge, le technicien doit surveiller les valeurs du courant, de la fréquence, de la tension du circuit intermédiaire, de la température ainsi que les éventuels avertissements. Le comportement du moteur et de la mécanique de la machine doit également être évalué.

La procédure ne peut être considérée comme terminée que lorsque l’entraînement fonctionne de manière stable, ne génère aucune erreur et exécute correctement les fonctions du procédé.

Avez-vous besoin non seulement d’une réparation, mais aussi de la mise en service de la machine ? Indiquez dans la demande que la prestation doit comprendre le démontage, le remontage et un essai de production.

Réparer ou acheter un nouveau variateur Lenze ?

La décision de réparer ou de remplacer un variateur ne doit pas tenir compte uniquement du coût de l’appareil. Dans la pratique industrielle, la disponibilité, le délai de livraison, la compatibilité mécanique, la communication avec l’automate et la possibilité de transférer la configuration existante sont également importantes.

La réparation peut être une solution avantageuse lorsque :

• l’appareil est bien adapté à la machine existante,
• le délai de livraison d’un variateur neuf est long,
• le remplacement nécessiterait une modification du programme PLC,
• le modèle utilise des modules de communication spécifiques,
• la conservation de la configuration d’origine raccourcit le temps de mise en service,
• la panne peut être réparée sur les plans technique et économique.

L’achat d’un appareil de remplacement mérite d’être envisagé lorsque :

• les dommages sont importants,
• des pièces essentielles ne sont pas disponibles,
• le variateur n’est pas adapté à la charge actuelle,
• l’entraînement est régulièrement surchargé,
• l’appareil doit servir de pièce de rechange stockée,
• l’usine prévoit une modernisation de la machine.

Lors du choix d’un appareil de remplacement, il faut comparer la puissance, le courant, la tension, le mode de commande, les modules de communication, les fonctions de sécurité, les dimensions, le mode de montage et la compatibilité avec le logiciel existant.

Vous ne savez pas s’il vaut mieux réparer le variateur ou acheter un appareil de remplacement ? Envoyez la désignation complète de l’appareil ainsi que les informations relatives au moteur et à la machine. Cela permettra de comparer les options disponibles.

Quand faut-il envisager une modernisation de l’entraînement ?

Une modernisation peut être justifiée lorsque l’ancien variateur est difficile à trouver, n’est pas compatible avec le nouveau système d’automatisation ou que ses paramètres ne répondent plus aux exigences actuelles de production.

Le remplacement par un variateur plus récent peut nécessiter :

• le choix d’une puissance et d’une capacité de surcharge appropriées,
• l’adaptation de la plaque de montage,
• la modification des raccordements électriques,
• la modification de la communication avec l’automate PLC,
• la modification du programme de commande,
• la reconstitution des fonctions d’entrée et de sortie,
• un nouveau paramétrage de l’entraînement,
• des essais de sécurité et de procédé.

Une modernisation n’est pas toujours plus rapide qu’une réparation. En situation d’urgence, une solution efficace peut consister à réparer l’appareil actuel, puis à planifier son remplacement pendant un arrêt de production programmé.

Comment confier un variateur Lenze à un service complet ?

Afin d’accélérer l’évaluation de la panne et la préparation de l’intervention, il est utile de fournir :

• la désignation complète du variateur,
• une photo de la plaque signalétique,
• le code et le message d’erreur,
• une description du comportement de l’entraînement avant la panne,
• l’information indiquant si l’appareil démarre,
• les données du moteur,
• le type de machine et d’application,
• des informations sur la communication avec l’automate,
• des photos de l’armoire et des raccordements,
• des informations sur les réparations antérieures,
• l’étendue souhaitée de la prestation,
• la date requise de redémarrage de la production.

Une réparation complète des variateurs Lenze peut être associée au diagnostic d’autres composants du système, tels que le moteur, l’automate PLC, le pupitre HMI, l’alimentation, les modules d’E/S, la communication industrielle et l’électronique de commande.

Selon les besoins, les services peuvent également comprendre la remise en état des appareils, la sélection de pièces de rechange, la modernisation des entraînements, la préparation d’un variateur de secours ainsi que le rachat d’équipements d’automatisation endommagés ou excédentaires.

Avez-vous besoin d’un service de variateurs Lenze, du démontage jusqu’à la mise en service ? Envoyez la désignation du variateur, des photos de l’installation et une description de la panne. Ces informations permettront de définir l’étendue du diagnostic, de la réparation, du déplacement, du montage et de la mise en service. —> Demander une réparation
