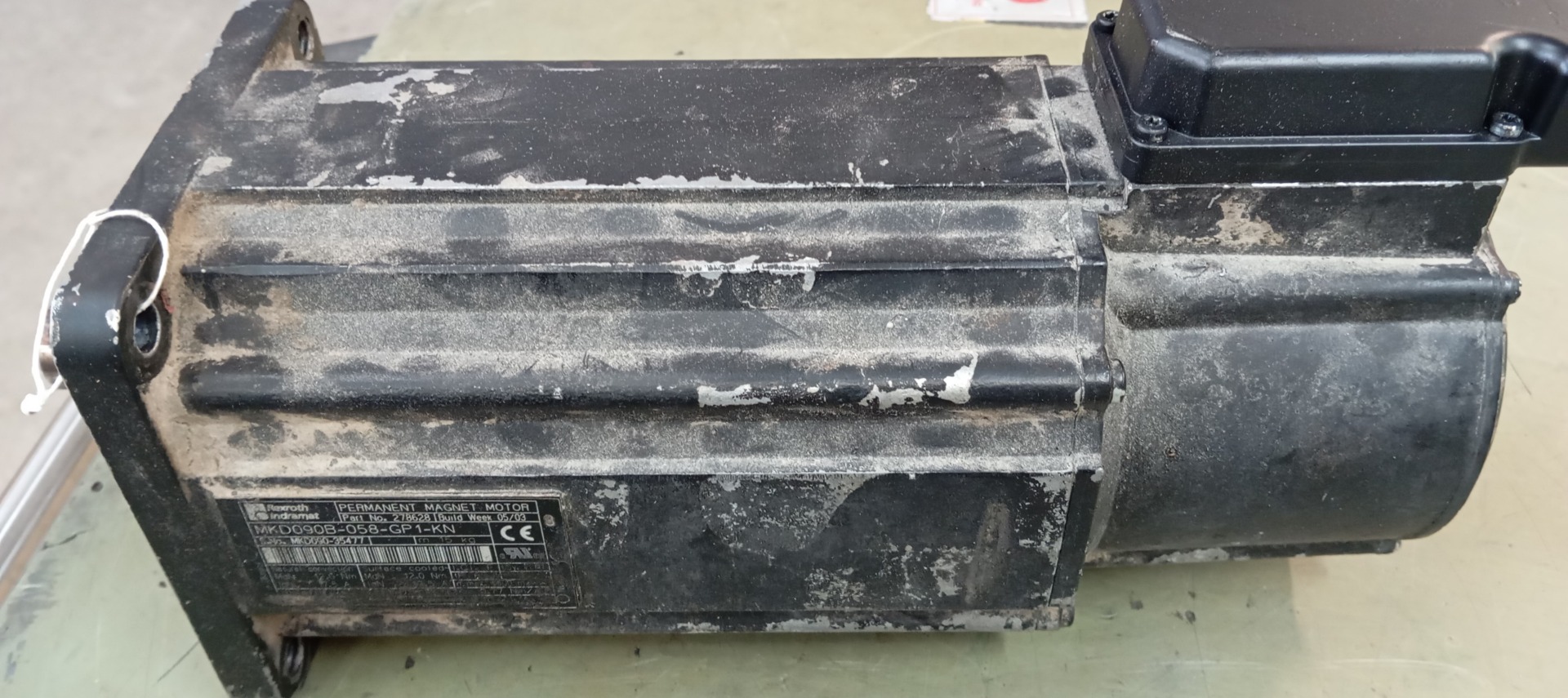

Service Indramat MKD090B-058-GP1-KN. Que vérifier après une panne?

Le service de l’Indramat MKD090B-058-GP1-KN après une panne doit aller bien au-delà d’un simple contrôle des enroulements du moteur. Sur ce modèle, il est nécessaire de diagnostiquer en parallèle le circuit de puissance, le resolver et les câbles de feedback, le frein de maintien, l’arbre, les roulements, le boîtier à bornes ainsi que les conditions de fonctionnement avec le variateur. Seule cette approche permet de déterminer si l’arrêt de la machine est réellement dû au servomoteur Indramat MKD090B ou si le problème se situe dans le câblage, la commande, la charge mécanique ou le système de retour.

Cela est particulièrement important du point de vue de la maintenance. Remplacer le moteur sans identifier la cause initiale de la panne peut ne pas résoudre le problème et, dans les cas extrêmes, entraîner l’endommagement d’un autre appareil. C’est pourquoi la réparation de l’Indramat MKD090B doit être précédée d’un diagnostic électrique, mécanique et fonctionnel complet.

Appelez-nous : +48 717 500 983

Que faut-il vérifier après une panne de l’Indramat MKD090B-058-GP1-KN ?

Comment identifier la version du servomoteur Indramat MKD090B-058-GP1-KN ?

La référence Indramat MKD090B-058-GP1-KN fournit déjà des informations importantes pour le diagnostic. Il s’agit d’un servomoteur AC numérique de la famille MKD, de taille 090, longueur B et enroulement 058. Cette version utilise un resolver feedback RSF, possède un arbre avec rainure de clavette, un frein de maintien et un boîtier à bornes.

L’identification correcte de la version est importante aussi bien lors du service que lors de la recherche de pièces ou d’un appareil de remplacement. Deux servomoteurs de la même famille MKD peuvent différer, entre autres, par leur système de retour, leur version d’arbre ou la présence d’un frein. Lors d’une demande de réparation ou de la recherche d’un remplacement, il faut donc utiliser la référence complète figurant sur la plaque signalétique.

Pour la version MKD090B-058, le fabricant indique notamment :

Paramètre	Valeur
Vitesse nominale	4000 tr/min
Couple continu à l’arrêt	12 Nm
Courant à l’arrêt	17,5 A
Couple maximal théorique	43,5 Nm
Courant de crête	79 A
Résistance de l’enroulement à 20°C	0,74 Ω
Inductance	5,8 mH
Constante de couple	0,77 Nm/A

Ces paramètres constituent un point de référence important pour évaluer l’état du moteur et analyser son fonctionnement avec le variateur et la charge de la machine. Les valeurs limites ne doivent toutefois pas être considérées comme des valeurs à atteindre lors de simples essais en atelier.

Quels symptômes peuvent indiquer une panne de l’Indramat MKD090B ?

Une panne de servomoteur ne se manifeste pas toujours par une absence totale de mouvement. En maintenance, il faut également prêter attention aux symptômes qui apparaissent avant l’arrêt de la machine ou seulement de manière intermittente. Parmi eux :

• impossibilité de démarrer l’axe,
• le moteur ne tourne pas malgré une commande de mouvement,
• à-coups ou fonctionnement instable de l’axe,
• problèmes de positionnement,
• perte de la position correcte après un événement lié à l’alimentation,
• augmentation du courant absorbé lors d’une tentative de mouvement,
• échauffement excessif du servomoteur,
• bruits inhabituels provenant des roulements ou de l’arbre,
• jeu perceptible sur l’arbre,
• problèmes de libération du frein de maintien.

Chacun de ces symptômes peut avoir plusieurs causes. Par exemple, l’absence de rotation ne signifie pas nécessairement que l’enroulement est brûlé. La cause peut être un frein qui ne se libère pas correctement, un problème de resolver, un câble de feedback défectueux, un problème d’alimentation ou un blocage mécanique de l’axe.

Si le servomoteur MKD090B provoque l’arrêt de la machine, le diagnostic ne doit pas être limité à un seul élément. Un service complet permet de déterminer si la source du problème se trouve dans le moteur, ses périphériques, le variateur ou la mécanique de la machine.

Comment vérifier les enroulements et le circuit de puissance du servomoteur MKD090B-058 ?

L’une des premières étapes du diagnostic doit être le contrôle du circuit de puissance et des enroulements. Pour le MKD090B-058, la résistance d’enroulement indiquée est de 0,74 Ω à 20°C et l’inductance de 5,8 mH.

En pratique, une valeur de mesure isolée n’est pas le seul élément important ; la symétrie des paramètres des différentes phases doit également être vérifiée. Il faut contrôler l’état des bornes U1, V1 et W1 et rechercher des décolorations, traces de surchauffe, brûlures ou dommages dans le boîtier à bornes.

Il faut également garder à l’esprit que le câble de puissance transporte aussi les signaux du capteur de température PTC et du frein. Cela signifie qu’un arrêt du variateur peut être lié non seulement à l’enroulement, mais aussi à la surveillance de température, au circuit du frein ou à un câble endommagé.

Du point de vue du service, cette distinction est très importante. Remplacer ou rebobiner un moteur en bon état ne résoudra pas le problème si la cause réelle est un câblage endommagé ou un signal PTC incorrect.

Un problème de positionnement signifie-t-il que le resolver est défectueux ?

Non. Les problèmes de positionnement exigent de contrôler l’ensemble de la chaîne de retour. La lettre « G » dans la référence MKD090B-058-GP1-KN indique l’utilisation d’un resolver feedback RSF, c’est-à-dire d’un système relatif de mesure de la position du rotor.

Pour les moteurs MKD090, la documentation indique une résolution correspondant à 32 768 informations par tour et une précision système de ±8 minutes d’arc. Le signal de feedback a donc une influence directe sur la régulation correcte et le contrôle de position de l’axe.

En cas d’à-coups, d’instabilité de régulation, de positionnement incorrect ou d’impossibilité de démarrer le servo-entraînement, il faut vérifier :

• le resolver,
• le câble de feedback,
• les connecteurs et leur état mécanique,
• la continuité des connexions,
• le fonctionnement conjoint du système de feedback et du variateur.

Que signifie une perte de position correcte après une coupure d’alimentation ?

Une version utilisant un resolver relatif nécessite de refaire la procédure de référencement de l’axe après une perte d’alimentation. Par conséquent, une position incorrecte juste après une coupure de courant ne signifie pas nécessairement que le moteur est mécaniquement endommagé.

C’est particulièrement important lorsque la panne de la machine s’est produite en même temps qu’une coupure ou une perturbation de l’alimentation. Avant de décider de remplacer le servomoteur, il faut vérifier la procédure de référencement et le fonctionnement de l’ensemble du système de feedback.

Si les problèmes de positionnement reviennent, il est recommandé de confier l’appareil à un service Indramat MKD090B capable de contrôler à la fois la partie moteur et le système de feedback.

Comment vérifier le frein 24 V de l’Indramat MKD090B ?

La variante GP1 possède un frein de maintien. Pour le MKD090, le couple de maintien indiqué est de 11 Nm, la tension nominale de 24 V DC ±10% et le courant nominal de 0,71 A.

Le frein est libéré électriquement. S’il ne s’ouvre pas correctement, le moteur peut ne pas démarrer malgré une commande correcte. Les symptômes possibles sont alors l’absence de rotation, l’augmentation du courant lors d’une tentative de démarrage ou la surcharge de l’axe.

Le diagnostic doit donc distinguer un problème du moteur d’un problème du système de freinage. Il faut vérifier son alimentation, son câblage et son fonctionnement mécanique.

La fonction prévue de cet élément est également importante. Le frein sert avant tout à maintenir l’axe à l’arrêt, et non comme frein principal destiné à arrêter régulièrement un entraînement en mouvement. Son utilisation fréquente pour un freinage dynamique accélère son usure. La documentation indique environ 20 000 tours du moteur avec le frein fermé comme valeur liée à son usure.

Si l’axe est bloqué ou si le moteur absorbe un courant trop élevé lors d’une tentative de démarrage, il est préférable de contrôler le frein avant de poursuivre les essais. Des tentatives répétées avec un frein mal libéré peuvent solliciter davantage le système.

Comment vérifier l’arbre, la clavette et les roulements après une panne mécanique ?

Si l’arrêt de la machine a été brutal ou si la panne était liée à une surcharge mécanique, le diagnostic doit également inclure l’arbre et les roulements. La lettre « P » dans la référence de cette version indique un arbre avec rainure de clavette.

En cas de changements de direction fréquents et de charges importantes, des déformations peuvent apparaître dans la zone de la clavette. Après un événement mécanique sérieux, il faut donc contrôler :

• l’état de l’arbre,
• la clavette et la rainure de clavette,
• le jeu sur l’arbre,
• le montage de l’accouplement ou de la poulie,
• la résistance et le bruit des roulements,
• les charges appliquées à l’arbre pendant le fonctionnement.

Pour le MKD090, la force axiale admissible est décrite par la relation Faxial = 0,34 × Fradial. La charge radiale admissible dépend notamment de la vitesse de rotation et de la distance entre le point d’application de la force et la face du moteur.

Le dépassement des charges admissibles peut réduire considérablement la durée de vie des roulements. Dans des conditions de fonctionnement correctes, leur durée de vie calculée est d’environ 30 000 heures. Remplacer uniquement les roulements sans supprimer une charge radiale ou axiale excessive peut donc entraîner le retour du problème.

La surchauffe du servomoteur peut-elle être causée par les conditions de fonctionnement ?

Oui. Une surchauffe ne signifie pas toujours que l’enroulement est endommagé. Dans sa version standard, le MKD090B-058-GP1-KN est refroidi par convection naturelle et sa constante de temps thermique est de 60 minutes.

Les données nominales s’appliquent pour une température ambiante comprise entre 0 et +45°C et une altitude d’installation jusqu’à 1000 m au-dessus du niveau de la mer. Au-delà de ces conditions, la charge admissible doit être réduite en conséquence. Lors du diagnostic d’un servomoteur en surchauffe, il convient donc de vérifier non seulement les enroulements et le PTC, mais également la température autour de la machine, la charge réelle de l’axe et la possibilité d’évacuer correctement la chaleur du carter.

Le carter du moteur et les raccordements correctement installés assurent un degré de protection IP65. Après une panne, il faut toutefois vérifier l’étanchéité du boîtier à bornes, des presse-étoupes et des câbles, en particulier dans les applications exposées aux liquides de refroidissement, aux huiles, à l’humidité ou à une forte quantité de poussière.

Réparation Indramat MKD090B – quand confier le servomoteur au service ?

À quoi doit ressembler le diagnostic de l’Indramat MKD090B avant la remise en service ?

Le service de l’Indramat MKD090B-058-GP1-KN doit comprendre un diagnostic électrique, mécanique et du système de feedback. Limiter le contrôle à la mesure des enroulements peut laisser passer des défauts du resolver, du frein, des câbles ou des roulements. Après une panne, il est recommandé de vérifier successivement :

• l’état extérieur du moteur et du boîtier à bornes,
• le circuit de puissance et la symétrie des enroulements,
• le capteur de température et les connexions associées,
• le resolver et le câble de feedback,
• le frein 24 V,
• l’arbre, la clavette, l’accouplement et les roulements,
• les conditions de refroidissement et la charge mécanique,
• le fonctionnement conjoint du servomoteur et du variateur,
• le référencement correct de l’axe avant la reprise du fonctionnement.

Cette approche augmente les chances d’identifier non seulement le composant endommagé, mais aussi la cause initiale de la panne. Cela permet directement de réduire le risque d’un nouvel arrêt de production.

Quand la réparation d’un servomoteur Indramat MKD est-elle pertinente ?

Les moteurs MKD sont des constructions sans balais équipées de roulements lubrifiés en usine et ont été conçus comme des unités ne nécessitant pas d’entretien régulier. Cela ne signifie cependant pas qu’après une panne, le diagnostic puisse se limiter à une simple inspection visuelle.

La réparation d’un servomoteur Indramat MKD peut être justifiée notamment lorsque la panne peut être localisée précisément dans l’enroulement, le feedback, le frein, le câblage ou la partie mécanique et que les autres composants de l’appareil restent en bon état.

Pour le service maintenance, le coût de la prestation n’est pas le seul critère : le temps d’arrêt de la machine, la possibilité de conserver la configuration existante du variateur et le risque lié à l’adaptation d’une autre version de servomoteur sont également importants.

Il est donc préférable d’effectuer d’abord un diagnostic, puis de comparer sur cette base le coût et l’étendue de la réparation avec l’alternative consistant à remplacer l’appareil.

Quand envisager le remplacement ou l’achat d’un autre servomoteur ?

Le remplacement peut être envisagé lorsque les dommages sont importants, lorsque la réparation n’est pas économiquement justifiée ou lorsque le critère principal est une remise en service très rapide de la machine. Même dans ce cas, l’identification précise de la version reste essentielle.

Lors de la recherche d’un servomoteur de remplacement, il ne faut pas se baser uniquement sur la désignation MKD090B. La version complète de l’appareil doit être prise en compte, y compris le type de feedback, l’arbre, le frein et le mode de raccordement.

Remplacer le servomoteur par une variante incorrecte peut entraîner des problèmes de compatibilité mécanique ou de commande. En cas de panne, il est donc utile de vérifier simultanément la possibilité de réparer l’unité actuelle et la disponibilité d’un appareil de remplacement correctement adapté.

Où faire réparer l’Indramat MKD090B-058-GP1-KN ?

Si, après une panne de la machine, il n’est pas possible de déterminer clairement si le problème concerne l’enroulement, le resolver, le frein ou la partie mécanique, il est recommandé de confier l’appareil à un service expérimenté dans le diagnostic des servomoteurs industriels.

Une réparation professionnelle de l’Indramat MKD090B doit commencer par l’identification de la cause de la panne, et non par le remplacement successif de composants par essais et erreurs. Cela est particulièrement important dans les usines de production, où le temps d’arrêt et le risque d’un nouvel arrêt de ligne sont aussi importants que le coût même de la réparation.

Si vous avez besoin d’un diagnostic ou d’un service pour l’Indramat MKD090B-058-GP1-KN, communiquez au service la référence complète de l’appareil ainsi qu’une description aussi précise que possible du comportement de la machine avant la panne. Les informations concernant les problèmes de positionnement, la surchauffe, les bruits inhabituels, l’augmentation du courant absorbé ou un incident mécanique peuvent faciliter considérablement l’identification de la source du défaut.

Une panne du MKD090B ne signifie pas nécessairement qu’il faut remplacer immédiatement l’ensemble du servomoteur. Il est préférable de commencer par un diagnostic complet, puis de décider sur cette base si la réparation, la régénération ou le remplacement constitue la meilleure solution. –> Demander une réparation
