Quels symptômes indiquent une panne du variateur Baumüller BM4413-ST1-01200-03 ? Diagnostic rapide

Une défaillance possible du variateur Baumüller BM4413-ST1-01200-03 se manifeste principalement par des erreurs récurrentes de l’étage de puissance, une LED H4 rouge allumée en permanence, l’état Fault indiqué par la lettre F, des problèmes du circuit DC, une surchauffe ou des défauts de composants internes de l’appareil. Toutefois, une absence de démarrage ne signifie pas toujours une panne électronique. La cause peut également être l’absence de Pulse Enable, un Quick Stop actif, une alimentation 24 V incorrecte, une perte de phase, la configuration du variateur, le moteur ou le retour codeur. C’est pourquoi le diagnostic rapide du BM4413 doit être effectué selon une séquence précise.

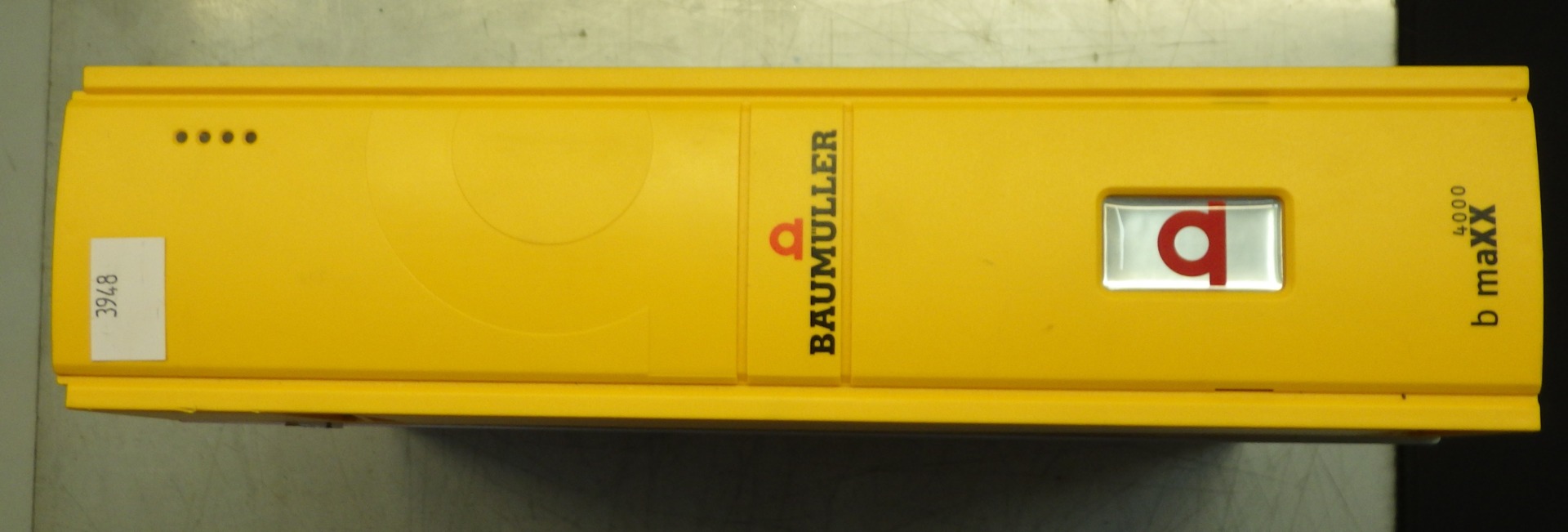

Le Baumüller BM4413-ST1-01200-03 appartient à la famille b maXX 4000. Il s’agit d’une unité refroidie par air, destinée à être installée dans une armoire de commande, conçue pour fonctionner sur des réseaux TN/TT et équipée d’un relais de sécurité. La version du contrôleur désignée par le chiffre « 2 » dispose d’un afficheur 7 segments et d’une interface RS232, particulièrement utiles pour identifier rapidement l’état du variateur.

Parmi les caractéristiques indiquées pour le BM4413 figurent notamment une puissance d’entrée nominale de 3,3 kVA, un courant de sortie nominal de 4,5 A, un courant de pointe de 9 A et une tension nominale du circuit DC de 540 V. La connaissance de ces paramètres permet de mieux distinguer un problème d’installation d’une panne nécessitant la réparation du variateur Baumüller BM4413.

Appelez-nous : +48 717 500 983

Comment reconnaître une panne du variateur Baumüller BM4413-ST1-01200-03 ?

Que signifient les LED H2 et H4 sur le Baumüller BM4413 ?

En cas de problème de démarrage, la première étape consiste à vérifier les indicateurs du panneau frontal. Si aucune des LED H1-H4 n’est allumée, il faut d’abord vérifier l’alimentation de commande 24 V. L’absence d’indication ne signifie pas automatiquement que l’électronique du variateur est défectueuse.

La LED H2 est particulièrement importante. Lorsqu’elle est verte, l’autorisation des impulsions est active et l’étage de puissance alimente le moteur. La couleur orange signifie que l’appareil est prêt à fonctionner, mais que Pulse Enable n’est pas actif.

Si H2 reste orange pendant le fonctionnement normal, il faut notamment vérifier la présence de l’autorisation et l’état du Quick Stop. Une LED H2 orange ne constitue donc pas, à elle seule, une preuve suffisante d’une panne du Baumüller BM4413-ST1-01200-03.

H4 doit être interprétée différemment. Une H4 rouge allumée en permanence indique une erreur, tandis qu’un clignotement signale un avertissement. Il faut alors passer à l’étape suivante du diagnostic et lire l’état affiché par le variateur.

Que signifient les symboles 4, E et F sur l’afficheur ?

L’afficheur 7 segments est l’une des sources d’information les plus rapides sur l’état du BM4413. En fonctionnement normal, le variateur peut passer par des états indiqués par les chiffres de 0 à 7.

• 4 – Operation Enabled : les impulsions et l’autorisation d’exécution des fonctions du variateur sont actives.
• E : une réaction à une erreur est active.
• F – Fault : le variateur est en état d’erreur et les impulsions sont bloquées.

Après l’apparition d’une panne, le variateur peut afficher la lettre F, puis trois chiffres correspondant au code d’erreur. Il est recommandé de noter la séquence complète avant d’effectuer un reset. C’est l’une des règles pratiques les plus importantes du diagnostic rapide, car le code peut orienter les contrôles suivants vers l’étage de puissance, l’alimentation, le moteur, le codeur ou le système de commande.

Quels codes d’erreur peuvent indiquer un problème de l’étage de puissance ?

Un groupe important concerne les erreurs liées au paramètre P0206. Certaines peuvent indiquer un problème directement dans le circuit de puissance ou à l’intérieur de l’appareil.

• 81 – température du radiateur trop élevée. Il faut contrôler la température et les conditions de refroidissement.
• 82 – surtension dans le circuit DC. Les conditions d’alimentation et le fonctionnement du circuit DC doivent être vérifiés.
• 83 – surcharge de courant. Il peut être nécessaire de vérifier la charge, le moteur et le circuit de puissance.
• 85 – température interne trop élevée. Indique un problème thermique de l’appareil ou de ses conditions de fonctionnement.
• 86 – problème du capteur de température interne. Si l’erreur apparaît malgré une température correcte, l’appareil doit être envoyé en réparation.
• 87 – relais de sécurité désactivé ou défectueux. Le circuit de sécurité doit être vérifié.
• 88 – court-circuit du pont. Si l’erreur revient après le redémarrage de l’appareil, un diagnostic plus approfondi du variateur est nécessaire.
• 89 – étage de puissance non prêt. Peut indiquer un problème dans le circuit de puissance.
• 94 – tension du circuit DC trop faible. Il faut vérifier l’alimentation et le circuit intermédiaire.

En pratique, un code 88 récurrent associé à un court-circuit du pont est particulièrement important. Si le redémarrage de l’appareil ne résout pas le problème, des resets répétés ne remplacent pas un diagnostic technique. Il en va de même pour l’erreur 86 lorsque le problème du capteur de température interne apparaît malgré des conditions thermiques correctes.

Si les erreurs de l’étage de puissance continuent à revenir après vérification de l’installation et des équipements associés, il est recommandé de confier le BM4413-ST1-01200-03 à un service spécialisé dans le diagnostic et la réparation des variateurs industriels. Cela permet de déterminer si la source du problème se trouve réellement à l’intérieur de l’appareil.

L’absence de mouvement du moteur signifie-t-elle toujours une panne du variateur ?

Non. C’est l’un des points les plus importants lors du diagnostic du Baumüller BM4413. L’absence de mouvement du moteur ne signifie pas automatiquement que le variateur est défectueux.

Si H4 ne signale aucune erreur, que H2 est verte et que le moteur ne démarre toujours pas, il faut vérifier les paramètres dans ProDrive. La cause peut être, par exemple, une limitation de couple réglée sur 0 ou une configuration incorrecte de la position de commutation.

Avant de décider d’une réparation électronique, il faut donc distinguer trois scénarios : le variateur signale une erreur interne, le variateur fonctionne correctement mais les conditions externes sont incorrectes, ou l’appareil reçoit des paramètres et des signaux de commande incorrects.

Comment reconnaître un problème de codeur ou de moteur ?

Les problèmes de retour peuvent également provoquer l’arrêt du système ou empêcher le démarrage correct de la machine. Parmi les codes liés au codeur figurent notamment :

• 115 – possibilité d’une coupure dans le câble du codeur 1,
• 117 – dépassement de l’amplitude admissible du signal,
• 123 – erreur d’angle de champ ; dans ce cas, il faut notamment vérifier le blindage du câble du codeur.

Les problèmes peuvent également se situer du côté du moteur. Le code 98 indique une surchauffe du moteur, tandis que le code 99 est associé à un dépassement de I²t.

C’est une autre raison pour laquelle un diagnostic efficace ne doit pas se limiter au contrôleur lui-même. Le variateur, le moteur, le câble moteur, le codeur et le câble de retour forment un seul système, et une anomalie de l’un de ces éléments peut provoquer l’arrêt de la machine.

Comment effectuer un diagnostic rapide du Baumüller BM4413 ?

Par où commencer le diagnostic du BM4413 ?

En maintenance industrielle, le plus important est de suivre une séquence de contrôle reproductible. Cela permet de recueillir rapidement des informations qui pourront ensuite être utilisées par le service de réparation.

• Vérifiez les LED H2 et H4.
• Notez l’état et le code complet de l’afficheur 7 segments.
• Vérifiez le message détaillé dans ProDrive.
• Vérifiez la tension de commande 24 V.
• Contrôlez la présence et le niveau de toutes les phases du réseau.
• Évaluez la température et les conditions de refroidissement.
• Vérifiez le câble moteur et le moteur.
• Vérifiez le codeur et le câble de retour.
• Si les erreurs internes reviennent, confiez le variateur à un diagnostic de service plus approfondi.

Cette procédure réduit le risque de remplacer ou de réparer un appareil fonctionnel et permet d’identifier plus rapidement la cause réelle de l’arrêt de la machine.

Comment vérifier l’alimentation et les conditions de fonctionnement ?

Le BM4413 est nominalement conçu pour une alimentation 3 × 400 V, 50/60 Hz. Les données techniques fournies pour l’appareil indiquent une plage de 3 × 207 V à 3 × 528 V. L’alimentation de commande doit être de 24 V DC avec une tolérance de -15 %/+20 %.

Le système de diagnostic peut notamment signaler une tension 24 V trop faible, une tension réseau incorrecte, une coupure d’alimentation ou la perte d’une phase. Avant de conclure à une panne du variateur Baumüller, il faut donc vérifier :

• l’alimentation 24 V DC,
• la présence des trois phases,
• les connexions du circuit de puissance,
• la température de l’appareil,
• les conditions de refroidissement dans l’armoire de commande.

En pratique, cette vérification peut éviter de perdre du temps à démonter le variateur si la cause de l’arrêt se trouve dans l’installation et non dans le BM4413-ST1-01200-03 lui-même.

Quand le variateur Baumüller BM4413 doit-il être envoyé en réparation ?

Un diagnostic professionnel du variateur est particulièrement justifié lorsque, après avoir exclu les problèmes d’alimentation, de configuration, de moteur et de retour, les erreurs liées à l’étage de puissance, au pont, aux capteurs internes ou à d’autres composants internes continuent de revenir.

Les pannes qui ne peuvent pas être supprimées en rétablissant des conditions de fonctionnement correctes sont particulièrement importantes. C’est le cas, par exemple, d’une erreur récurrente de court-circuit du pont ou d’une erreur du capteur de température interne apparaissant malgré une température correcte de l’appareil.

Avant d’envoyer l’appareil en réparation, il est utile de noter :

• la référence complète Baumüller BM4413-ST1-01200-03,
• le code d’erreur visible avant le reset,
• l’état de H2 et H4,
• le moment où la panne apparaît,
• si l’erreur apparaît immédiatement après le démarrage ou sous charge,
• les résultats du contrôle du 24 V, des phases d’alimentation, du moteur et du codeur.

Des informations préparées de cette manière peuvent considérablement faciliter l’évaluation initiale de l’appareil et la suite de la réparation du variateur Baumüller BM4413.

Que faut-il également prendre en compte lors du diagnostic des câbles et du moteur ?

Une information importante concernant la série BM441X est l’absence, dans le document fourni, de description d’une surveillance interne du défaut à la terre en sortie. Cela signifie que l’état de l’isolation du moteur et des câbles doit être évalué indépendamment, au lieu de supposer que le variateur détectera lui-même tous les problèmes du côté sortie.

Cela est particulièrement important lorsque l’appareil signale des problèmes dans le circuit de puissance, mais que le contrôle de base du BM4413 lui-même ne fournit pas de réponse claire.

Pourquoi un diagnostic rapide réduit-il le risque d’arrêt de production ?

Dans un environnement industriel, le diagnostic ne sert pas uniquement à trouver le composant défectueux. Le temps nécessaire pour remettre la machine en service est également essentiel. Réinitialiser plusieurs fois le variateur sans noter le code d’erreur, remplacer des composants au hasard ou démonter un contrôleur fonctionnel peut prolonger inutilement l’arrêt.

La meilleure pratique consiste donc à recueillir les données dans un ordre logique : signalisation LED, code affiché, ProDrive, alimentation, conditions thermiques, moteur et codeur. Ce n’est qu’ensuite qu’il est possible de décider de manière fiable si l’appareil doit être réparé.

Si le Baumüller BM4413-ST1-01200-03 passe régulièrement en état Fault, si les erreurs de l’étage de puissance reviennent ou si le fonctionnement correct ne peut toujours pas être rétabli après vérification de l’installation, il est recommandé de confier le variateur à un service professionnel. Un diagnostic précis permet de déterminer la cause réelle de la panne et de planifier la réparation sans remplacer des composants au hasard. –> Demander une réparation
