Réparation Siemens 6AV7853. Diagnostic du panneau SIMATIC Panel PC 477B

La réparation du Siemens 6AV7853-0BE20-3FB1 doit commencer par déterminer si le problème concerne réellement le panneau opérateur ou l’un des composants de la partie informatique. Le Siemens 6AV7853 de la gamme SIMATIC Panel PC 477B combine les fonctions d’un ordinateur industriel et d’une interface HMI. Ainsi, une absence de démarrage, des problèmes système, une mauvaise réaction de l’écran tactile ou des blocages intermittents peuvent avoir des causes très différentes. Un diagnostic efficace du Siemens 6AV7853 nécessite donc de contrôler non seulement l’écran, mais aussi l’alimentation, la mémoire RAM, la carte Compact Flash, le BIOS, le système d’exploitation, les interfaces de communication et les circuits de surveillance.

Le SIMATIC Panel PC 477B était utilisé pour la commande et la supervision des machines, la visualisation HMI et le traitement des données de process. Les appareils de cette gamme pouvaient notamment être équipés d’un processeur Intel Celeron M 1 GHz, de mémoire DDR2 SDRAM et de supports Compact Flash. La communication pouvait s’effectuer via Ethernet, RS232 et USB et, selon la version, également via des interfaces industrielles telles que PROFIBUS ou PROFINET.

Appelez-nous : +48 717 500 983

Diagnostic du Siemens 6AV7853-0BE20-3FB1 – symptômes et erreurs les plus fréquents

Le Siemens Panel PC 477B ne démarre pas – par où commencer le diagnostic ?

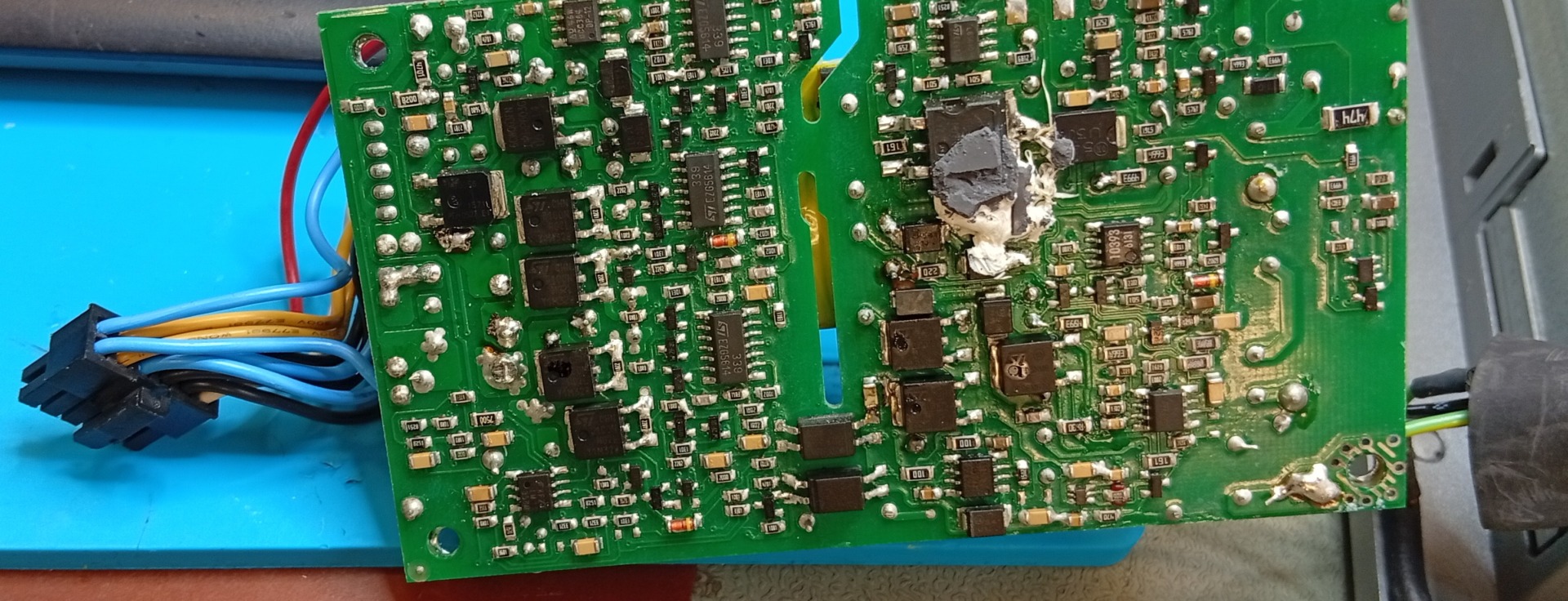

Si le Siemens 6AV7853 ne réagit pas à la mise sous tension, l’un des premiers éléments à vérifier est son circuit d’alimentation. Le Panel PC 477B est alimenté en 24 V DC et la plage de tension d’entrée indiquée est de 20,4-28,8 V DC.

Lors du diagnostic, il faut vérifier non seulement la présence de la tension, mais aussi les connexions d’alimentation et le conducteur de protection. La qualité de l’alimentation peut être particulièrement importante en cas de pannes aléatoires. Des chutes ou coupures momentanées de tension peuvent entraîner un fonctionnement incorrect du système et l’arrêt de l’appareil.

L’observation des LED d’état est également utile. La LED verte PWR indique la présence de tensions internes correctes. Si elle reste éteinte malgré une tension d’entrée correcte, le diagnostic doit être étendu à l’électronique de l’appareil et aux circuits d’alimentation internes.

Une absence de démarrage ne signifie donc pas automatiquement que la matrice d’affichage ou l’ensemble du panneau opérateur est défectueux. La cause peut se situer dans la section d’alimentation, l’électronique de l’unité informatique ou un problème empêchant la poursuite du démarrage du système.

Erreurs BIOS et POST du SIMATIC Panel PC 477B – que signifient-elles ?

Une étape importante du diagnostic du Siemens SIMATIC Panel PC 477B consiste à observer la procédure POST et les messages BIOS qui apparaissent avant même le démarrage de Windows XP Embedded. Ils permettent souvent de réduire la zone de recherche de la panne sans procéder à des remplacements aléatoires de composants.

Parmi les messages liés à la configuration des ressources matérielles et au Plug-and-Play figurent notamment :

• Address conflict
• Combination not supported
• IO device IRQ conflict
• Invalid system configuration data
• Allocation Error for…

L’apparition de tels messages nécessite de vérifier la configuration matérielle, l’attribution des ressources et les paramètres du BIOS. Ces informations sont particulièrement précieuses lorsque l’appareil s’allume mais ne termine pas correctement l’ensemble du processus de démarrage.

Erreurs de mémoire RAM sur le Siemens 6AV7853

Les messages relatifs à la mémoire peuvent constituer une indication diagnostique encore plus claire. Sur le Panel PC 477B, on peut notamment rencontrer :

• System RAM Failed at offset
• Shadow RAM Failed at offset
• Extended RAM Failed at offset
• Failing Bits

Ce type d’erreur oriente le diagnostic vers la mémoire et les circuits qui lui sont associés. Dans un service professionnel, la décision de remplacer un composant ne doit toutefois pas reposer sur un seul message. La panne doit être confirmée par des tests complémentaires.

Failure Fixed Disk et Operating system not found – problème de support ou de système ?

Le message Failure Fixed Disk indique un problème d’accès au support de données. En revanche, Operating system not found ne signifie pas nécessairement une défaillance de la carte mère. La cause peut être l’absence d’un système valide, un problème avec la partition active, un support endommagé ou mal connecté, ou encore un ordre de démarrage incorrect configuré dans le BIOS.

Il s’agit d’une information importante pour la maintenance. Un panneau qui s’arrête pendant le démarrage peut nécessiter une réparation ou une restauration de la partie logicielle plutôt que le remplacement de l’ordinateur industriel complet.

Compact Flash dans le Panel PC 477B – une source fréquente de problèmes de démarrage

Sur le Siemens Panel PC 477B, la carte Compact Flash mérite une attention particulière. Dans la configuration d’usine, elle peut servir de support système principal pour Windows XP Embedded. Si le panneau ne charge pas le système, se bloque pendant le démarrage ou affiche le message Operating system not found, le diagnostic doit également inclure la carte CF.

Le support lui-même, sa connexion et la configuration des périphériques de démarrage dans le BIOS peuvent devoir être vérifiés. Il est également important de respecter les règles de manipulation du support. Les logements Compact Flash du Panel PC 477B ne sont pas conçus pour remplacer la carte lorsque l’appareil est sous tension. Le montage et le démontage doivent être effectués après coupure de l’alimentation.

En cas de corruption du logiciel, il est possible de restaurer l’image système d’usine à partir du support Restore CD. Il faut toutefois se rappeler qu’une telle opération supprime les données, paramètres, programmes et licences existants enregistrés sur le support.

Du point de vue d’un site de production, cet aspect est particulièrement important. Une restauration précipitée du système peut remettre l’appareil dans son état d’usine tout en supprimant la configuration indispensable au fonctionnement de la machine concernée. Avant toute opération sur le support, il est donc recommandé de sauvegarder les données disponibles ou de confier le diagnostic à un service spécialisé.

Le Panel PC 477B n’enregistre pas les paramètres – l’EWF est-il en cause ?

Toutes les situations dans lesquelles le Panel PC 477B « perd » ses paramètres après un redémarrage ne signifient pas que la carte Compact Flash est physiquement endommagée. Windows XP Embedded utilise la fonction Enhanced Write Filter, ou EWF.

L’EWF limite le nombre d’opérations d’écriture effectuées sur la carte CF, contribuant ainsi à prolonger sa durée de vie. Il influence toutefois directement la manière dont les modifications système sont enregistrées. Si le filtre est actif, les changements effectués sur la partition protégée peuvent être perdus après un redémarrage ou une coupure d’alimentation s’ils n’ont pas été correctement validés auparavant.

En présence de symptômes tels que :

• retour à une configuration antérieure après redémarrage,
• absence d’enregistrement des modifications dans le système,
• paramètres qui disparaissent après redémarrage,
• absence d’enregistrement permanent des modifications de pilotes,

il est conseillé de vérifier d’abord l’état de l’EWF. Cela permet d’éviter de considérer à tort un support fonctionnant correctement comme défectueux.

L’écran tactile Siemens fonctionne mal – panne ou calibration ?

Si le Siemens 6AV7853 démarre correctement, affiche l’image, mais réagit au toucher au mauvais endroit, la cause n’est pas toujours une défaillance de la couche tactile. Il faut d’abord envisager une calibration incorrecte.

Pour le Panel PC 477B, la calibration peut être effectuée via Start > Programs > UPDD > Settings. La console UPDD permet d’effectuer une calibration en 25 points.

Ce n’est que si une calibration correctement effectuée ne résout pas le problème qu’il est justifié d’étendre le diagnostic au contrôleur tactile, aux connexions entre la partie opérateur et l’unité informatique ainsi qu’à la couche résistive elle-même.

Il faut également se rappeler qu’il ne faut pas toucher l’écran pendant le démarrage du système ni lors de la connexion ou déconnexion de périphériques USB, car cela peut entraîner des réactions involontaires.

Le panneau fonctionne, mais l’opérateur ne peut pas utiliser correctement l’HMI ? Un diagnostic professionnel permet de distinguer un problème logiciel ou de calibration d’une véritable défaillance de l’écran tactile et d’éviter des coûts inutiles de remplacement de composants.

Watchdog, température et batterie BIOS – pannes intermittentes

Les pannes qui n’apparaissent qu’après un certain temps de fonctionnement sont plus difficiles à diagnostiquer. Le panneau peut démarrer correctement puis se bloquer, se réinitialiser ou devenir instable. Dans ce cas, il faut tenir compte des fonctions de surveillance de la température et du watchdog.

Les fonctions de surveillance peuvent notamment être assurées par le logiciel Safecard on Motherboard – SOM. Le watchdog contrôle l’exécution du programme. Lorsque le délai défini est dépassé, la LED WD peut devenir rouge et, selon la configuration, un reset de l’ordinateur peut également être déclenché.

Le panneau surveille également la température de ses composants et peut transmettre des avertissements à l’application. Cela est particulièrement important lorsque le problème n’apparaît qu’après l’échauffement de l’appareil ou après plusieurs heures de fonctionnement de la machine.

Lors de la maintenance d’un ancien SIMATIC Panel PC 477B, il faut également prendre en compte la batterie de sauvegarde. Selon les données techniques, sa durée de vie prévue est d’environ 5-8 ans. Son usure peut se manifester par des réglages incorrects de l’heure et de la date, une perte de la configuration du BIOS ainsi que par le message :

System battery is dead. Replace and run SETUP

Sur un appareil ancien, cet élément doit faire partie d’un diagnostic plus large, même si le problème initialement signalé concerne une autre zone du panneau.

Réparation du Siemens 6AV7853 et maintenance du SIMATIC Panel PC 477B

À quoi doit ressembler un diagnostic professionnel du Panel PC 477B ?

Un diagnostic professionnel du Siemens 6AV7853 ne doit pas se limiter à vérifier si le panneau s’allume et affiche une image. Le Panel PC 477B est un ordinateur industriel complet intégré à une interface opérateur ; l’appareil doit donc être analysé dans son ensemble.

Selon le symptôme signalé, le diagnostic peut comprendre :

• le contrôle de la tension d’alimentation 24 V DC et des circuits d’alimentation,
• l’observation des LED d’état,
• l’analyse des messages BIOS et de la procédure POST,
• le contrôle de la mémoire RAM,
• la vérification de la carte Compact Flash et du processus de démarrage,
• la vérification de Windows XP Embedded et des paramètres EWF,
• le contrôle du fonctionnement et de la calibration de l’écran tactile,
• le contrôle des interfaces de communication,
• l’analyse de la surveillance de température et du watchdog,
• le contrôle de la batterie de sauvegarde des paramètres BIOS.

Cette approche est particulièrement importante en cas de pannes intermittentes. Un appareil qui fonctionne correctement pendant un test court peut ne révéler son problème qu’après une hausse de température ou une période de fonctionnement prolongée.

Quand la réparation du Siemens 6AV7853 est-elle pertinente ?

La réparation du Siemens 6AV7853-0BE20-3FB1 peut être particulièrement justifiée lorsque le panneau fait partie d’une installation en fonctionnement et que son remplacement nécessiterait d’adapter le logiciel, la configuration, le montage ou la communication avec les autres éléments d’automatisation.

Dans ce type de situation, conserver le Panel PC 477B existant peut limiter l’étendue des modifications nécessaires sur la machine. Cela est particulièrement important sur les anciennes lignes de production, où l’ordinateur de panneau fonctionne avec une configuration développée pour une application spécifique.

La rentabilité de la réparation doit toutefois être déterminée par le résultat du diagnostic. La situation est différente selon qu’il s’agit d’une panne d’une seule section ou de dommages étendus touchant plusieurs composants essentiels.

Réparer ou remplacer le Panel PC 477B – que choisir en cas de panne de machine ?

L’achat d’un autre appareil n’est pas toujours la solution la plus simple pour éliminer la panne. Dans le cas d’un ancien ordinateur de panneau, il faut tenir compte non seulement du prix du matériel, mais aussi de la compatibilité, de la configuration du système, de l’application HMI, de la communication avec l’automatisation et du temps nécessaire à la remise en service de la machine.

La réparation peut être plus avantageuse lorsqu’elle permet de conserver la configuration existante de l’appareil et de limiter les interventions sur la machine. Le remplacement peut, à l’inverse, être plus rationnel lorsque le diagnostic révèle des dommages importants touchant plusieurs sections ou lorsque la disponibilité des composants ne permet pas de rétablir un fonctionnement stable.

Le service maintenance doit donc comparer non seulement le coût du panneau et de la réparation, mais également le coût de l’arrêt, le temps de mise en œuvre d’une autre solution et le risque de problèmes lors du redémarrage de la production.

Où faire réparer le panneau opérateur Siemens 6AV7853 ?

Lors du choix d’un service pour le Siemens 6AV7853, il convient avant tout de vérifier qu’il est capable de diagnostiquer l’ensemble de l’appareil et pas seulement de remplacer l’écran ou un module isolé. Le SIMATIC Panel PC 477B exige des compétences en électronique industrielle, mais aussi en informatique industrielle, supports de données et systèmes HMI.

Lors de la demande de service, il est utile de transmettre la référence exacte de l’appareil, par exemple Siemens 6AV7853-0BE20-3FB1, et de décrire le symptôme observé. Les informations concernant les messages BIOS, le comportement des LED, le moment d’apparition de la panne et les circonstances précédant l’arrêt de l’appareil sont également utiles.

Si le panneau fonctionne encore partiellement, il est également conseillé, avant son envoi au service, de disposer de copies des données, de la configuration et des applications liées à la machine. En cas de problème avec la Compact Flash ou le système d’exploitation, l’accès à ces données peut être très important pour remettre l’appareil en service.

Réparation express du Siemens 6AV7853 et risque d’arrêt de production

Une panne du panneau opérateur peut immobiliser toute une machine même si le PLC, les variateurs et les autres éléments d’automatisation fonctionnent correctement. Pour la maintenance, le coût d’une panne du Siemens SIMATIC Panel PC 477B ne se limite donc pas au prix de la réparation. Il faut également prendre en compte la production non réalisée, les temps d’arrêt des opérateurs, les retards de livraison et la nécessité de réorganiser le travail.

Si l’appareil fonctionne sur un poste critique, il est utile de signaler dès la demande que le panneau immobilise la ligne et de demander si un diagnostic en mode urgent est possible. La réparation express du Siemens 6AV7853 est particulièrement importante lorsque chaque heure supplémentaire d’arrêt augmente les pertes de production.

L’essentiel reste cependant d’identifier correctement la cause du problème. Le Siemens 6AV7853 peut ne pas démarrer en raison de l’alimentation, de la mémoire, de la carte Compact Flash ou du système ; il peut ne pas enregistrer les paramètres en raison de la configuration EWF ; et un mauvais fonctionnement de l’écran tactile peut être dû à la calibration. Seul le diagnostic permet de déterminer quelles opérations de service sont réellement nécessaires.

Vous avez besoin d’une réparation du Siemens 6AV7853-0BE20-3FB1 ? Transmettez au service la référence exacte du panneau ainsi qu’une description des symptômes. Un diagnostic complet du SIMATIC Panel PC 477B permet d’identifier la source de la panne et d’évaluer si la réparation est plus avantageuse que le remplacement de l’appareil. –> Demander une réparation
