Service et réparation du variateur servo B&R Automation 8V1180.00-2 avec garantie et assistance technique

La réparation du B&R Automation 8V1180.00-2 est un service destiné aux sites industriels dans lesquels la panne d’un variateur servo peut arrêter une machine de production, un axe de positionnement, un système de transport ou un poste équipé d’une commande dynamique du mouvement. Le modèle 8V1180.00-2 appartient à la famille ACOPOS Servo Drive et assure la commande précise d’un seul entraînement servo. Si l’appareil signale des erreurs, ne démarre pas le moteur, surchauffe, présente des problèmes de freinage ou provoque un fonctionnement instable de l’axe, il est recommandé d’effectuer un diagnostic professionnel au lieu de remplacer immédiatement l’ensemble de l’entraînement.

Chez RGB Elektronika, nous réalisons le diagnostic, la maintenance et la réparation d’équipements électroniques industriels, notamment des variateurs servo B&R Automation ACOPOS. Nous aidons les services de maintenance, de production et d’automatisation à réduire les temps d’arrêt, à vérifier la rentabilité d’une réparation et à remettre l’appareil en service avec une garantie et une assistance technique.

Votre B&R Automation 8V1180.00-2 est endommagé ? Envoyez le variateur servo pour un diagnostic et vérifiez si une réparation avec garantie est possible. Contactez RGB Elektronika et réduisez le risque d’un arrêt prolongé de la machine.

Appelez-nous : +48 717 500 983

B&R Automation 8V1180.00-2. De quel type de variateur servo s’agit-il et où est-il utilisé ?

Le variateur servo 8V1180.00-2 dans les systèmes de commande de mouvement

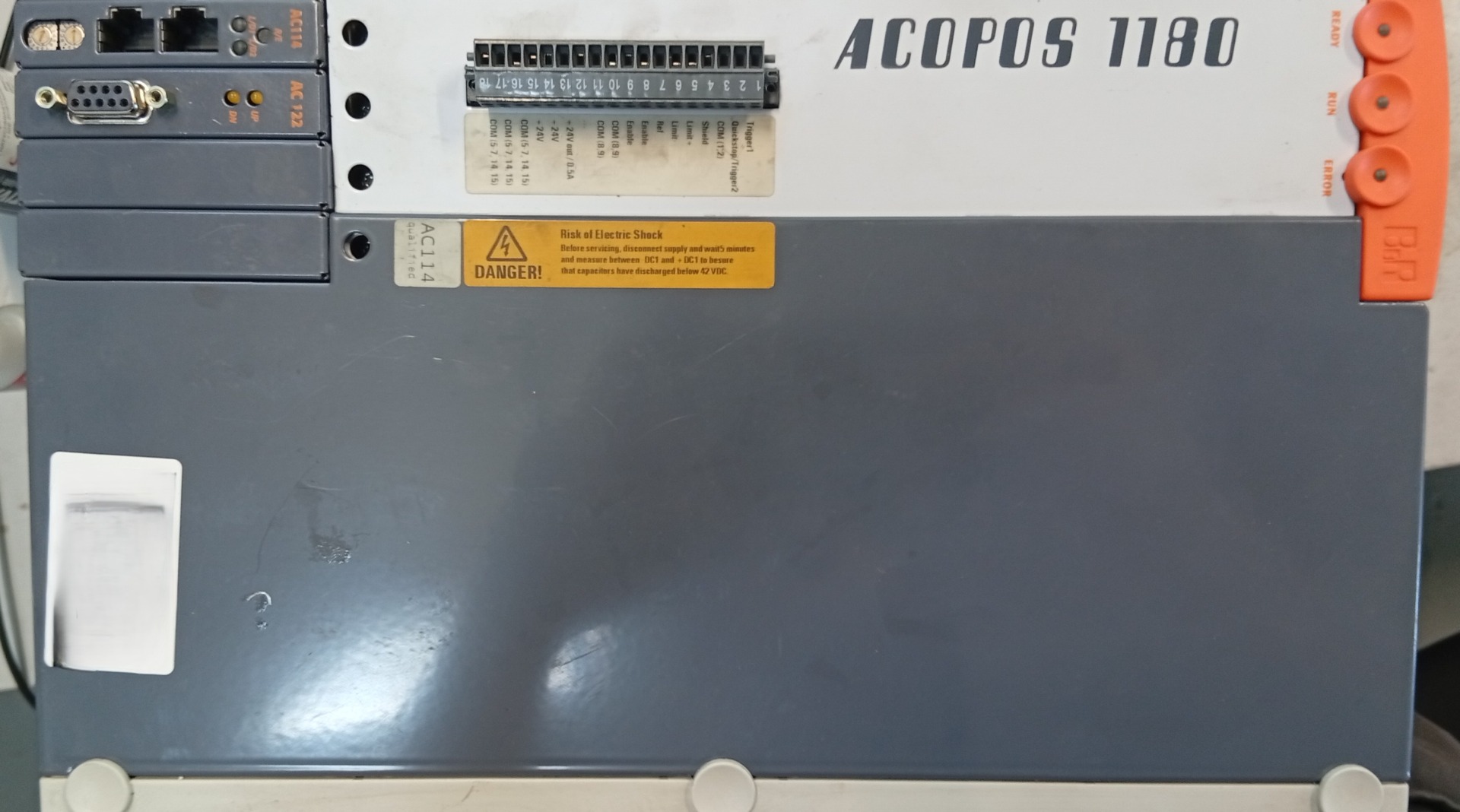

Le B&R Automation 8V1180.00-2 est un variateur servo de la famille ACOPOS Servo Drive, conçu pour commander un seul entraînement servo dans les machines industrielles. L’appareil peut être utilisé dans des applications nécessitant un positionnement précis, une dynamique de mouvement élevée et une régulation stable de l’entraînement.

En pratique, le variateur servo 8V1180.00-2 peut notamment être utilisé dans :

• les machines de production et de process,
• les axes de positionnement,
• les systèmes de transport,
• la robotique industrielle,
• les postes avec mouvements cycliques et freinages fréquents,
• les systèmes dans lesquels une synchronisation précise de l’entraînement avec le processus est nécessaire.

La panne d’un tel entraînement ne concerne généralement pas uniquement un composant, mais toute une partie du processus. Un ACOPOS Servo Drive endommagé peut arrêter une ligne, bloquer le mouvement d’un axe, déclencher des erreurs de sécurité ou empêcher le référencement correct de la machine.

Principaux paramètres techniques de l’ACOPOS Servo Drive

Le modèle B&R Automation 8V1180.00-2 fonctionne avec une alimentation 3 × 400-480 VAC ±10% et prend en charge une fréquence réseau de 50/60 Hz. L’appareil fournit un courant continu de 19 Aeff ainsi qu’une puissance nominale d’environ 9 kW. Ces paramètres sont importants pour déterminer si le variateur servo est correctement dimensionné pour la machine et si la panne ne résulte pas d’une surcharge, d’une configuration incorrecte ou d’un fonctionnement en dehors de la plage autorisée.

Le variateur servo prend en charge des fréquences de commutation de 5, 10 et 20 kHz, la fréquence de commutation nominale étant de 10 kHz. La fréquence de sortie maximale est de 598 Hz, tandis que la longueur maximale du câble moteur est de 25 m. Ces données sont particulièrement importantes lorsque le service technique diagnostique un fonctionnement instable du moteur, des perturbations, des erreurs de retour de position ou des problèmes apparus après une modernisation de l’installation.

Conception modulaire du B&R 8V1180.00-2 et importance pour la maintenance

Le B&R 8V1180.00-2 possède une conception mécanique modulaire reposant sur des modules enfichables remplaçables. Une même plateforme d’entraînement peut ainsi être adaptée à différents standards de communication, de retour de position et de configuration de machine.

Selon l’application, le variateur servo peut fonctionner avec des modules tels que :

• CAN,
• POWERLINK V2,
• EnDat,
• HIPERFACE,
• resolver,
• SSI,
• BiSS,
• modules d’entrées et de sorties numériques et analogiques.

Pour le service de maintenance, cette conception est très importante lors du diagnostic. Les symptômes de panne ne résultent pas toujours d’un endommagement de l’étage de puissance lui-même. Le problème peut concerner le module de communication, le circuit de retour de position, les signaux d’entrée, la configuration de l’axe, les connexions de l’encodeur ou des erreurs de câblage.

Si le variateur servo B&R 8V1180.00-2 ne communique plus avec le contrôleur, perd sa position ou signale des erreurs de retour de position, il est recommandé de diagnostiquer l’ensemble du système d’entraînement plutôt que de simplement remplacer l’appareil.

Système de freinage, refroidissement et conditions de fonctionnement du variateur servo

Dans le système de freinage, le variateur servo peut utiliser une résistance de freinage interne ou externe. Pour la résistance interne, la puissance de crête indiquée est de 14 kW et la puissance continue de 0,4 kW. Pour une résistance externe, ces valeurs sont respectivement de 40 kW et 8 kW, tandis que la résistance minimale de la résistance de freinage externe est de 15 Ω.

Les paramètres du système de freinage sont particulièrement importants dans les applications présentant une inertie élevée, des mouvements verticaux, des arrêts fréquents de l’axe ou une récupération cyclique d’énergie vers le bus DC. Une résistance de freinage mal dimensionnée, endommagée ou surchargée peut entraîner des erreurs du variateur, une surchauffe, l’arrêt de la machine ou la détérioration des composants de puissance.

Le variateur servo prend également en charge le frein de maintien du moteur avec un courant de sortie maximal de 1,5 A et une surveillance du circuit de freinage. Lors du raccordement du frein, il convient d’accorder une attention particulière à la polarité des bornes B+ et B-, car une connexion inversée du frein électromagnétique peut empêcher son ouverture.

Sur le plan mécanique, le B&R Automation 8V1180.00-2 mesure 200 × 375 × 234 mm et pèse environ 10,1 kg. L’indice de protection de l’appareil est IP20. Le variateur servo doit donc fonctionner dans une armoire électrique. La plage nominale de température de fonctionnement est comprise entre 5 et 40°C, avec la possibilité de fonctionner jusqu’à 55°C en tenant compte des restrictions et du vieillissement accéléré des composants.

Pour garantir un fonctionnement stable, il est très important de maintenir un espace de ventilation suffisant au-dessus et au-dessous de l’appareil. Une température trop élevée dans l’armoire, l’accumulation de poussière, une circulation d’air limitée ou un fonctionnement sous forte charge peuvent accélérer l’usure de l’électronique de puissance et augmenter le risque d’erreurs thermiques.

Réparation du B&R Automation 8V1180.00-2 – symptômes de panne, diagnostic et service

Quand un service du B&R Automation 8V1180.00-2 est-il nécessaire ?

Un service du B&R Automation 8V1180.00-2 est nécessaire lorsque l’appareil ne fonctionne pas de manière stable, signale des erreurs ou provoque des problèmes de mouvement de l’axe. Dans un environnement de production, même un seul symptôme peut rapidement entraîner un arrêt, une perte de répétabilité du processus ou un risque d’endommagement du moteur, du frein ou des composants mécaniques de la machine.

Les symptômes courants d’une panne du variateur servo B&R Automation ACOPOS comprennent :

• absence d’état prêt du variateur après la mise sous tension,
• déclenchement des protections au démarrage,
• erreurs de surcharge, de court-circuit ou de défaut à la terre,
• fonctionnement instable du servomoteur,
• à-coups, vibrations ou perte de position de l’axe,
• problèmes de communication avec le contrôleur,
• erreurs de retour de position de l’encodeur ou du resolver,
• surchauffe de l’appareil,
• problèmes liés au frein de maintien du moteur,
• erreurs pendant le freinage ou l’arrêt de l’axe,
• dommages consécutifs à une surtension, un court-circuit, une panne d’alimentation ou des erreurs d’installation.

Si le B&R 8V1180.00-2 a arrêté la machine ou signale des erreurs répétées, contactez le service technique avant de redémarrer le variateur. La poursuite du fonctionnement avec un système de puissance, un frein ou un câble moteur endommagé peut aggraver la panne et augmenter le coût de la réparation.

Causes courantes de panne de l’ACOPOS Servo Drive

La réparation d’un ACOPOS Servo Drive nécessite de déterminer si le problème se situe dans le variateur servo lui-même, le moteur, l’installation, le module de communication, le circuit de freinage ou les conditions de fonctionnement de la machine. Le code d’erreur indique souvent l’orientation du diagnostic, mais il ne permet pas toujours d’identifier précisément le composant endommagé.

Les causes les plus fréquentes de panne du B&R Automation 8V1180.00-2 sont :

• endommagement des composants de puissance dans le circuit de sortie,
• surcharge du variateur résultant d’un fonctionnement en dehors de la plage d’application,
• court-circuit ou défaut à la terre du côté moteur,
• problèmes liés au câble moteur ou au blindage,
• endommagement de la résistance de freinage ou du circuit de freinage,
• surchauffe causée par une ventilation insuffisante de l’armoire électrique,
• poussière, humidité ou contamination des circuits électroniques,
• dommages consécutifs à une surtension ou à une coupure d’alimentation,
• erreurs de raccordement du frein de maintien,
• problèmes liés au module de communication ou au système de retour de position.

Les protections intégrées contre les surcharges, les courts-circuits et les défauts à la terre contribuent à protéger le variateur servo, mais ne remplacent pas un diagnostic. Si le variateur signale régulièrement la même erreur, il convient de contrôler non seulement l’électronique, mais également le moteur, les câbles, la charge mécanique et les conditions de refroidissement.

Comment se déroule le diagnostic d’un variateur servo B&R Automation ?

Le diagnostic professionnel du variateur servo B&R Automation 8V1180.00-2 doit comprendre à la fois une évaluation de l’électronique et une analyse de la cause possible de la panne dans l’application. L’objectif n’est pas uniquement de remettre l’appareil en marche, mais également de réduire le risque d’une nouvelle panne après son remontage dans la machine.

En pratique, le diagnostic peut comprendre :

• la vérification de l’état de l’alimentation et du circuit d’entrée,
• le contrôle du système de puissance et des composants exposés aux surcharges,
• le contrôle du circuit du bus DC,
• le contrôle du système de freinage et de la résistance de freinage,
• la vérification des entrées Enable, Trigger, de fin de course et de référence,
• le contrôle du circuit du frein de maintien du moteur,
• l’analyse des modules enfichables responsables de la communication et du retour de position,
• le contrôle des connexions, des dommages mécaniques, des traces de surchauffe et des contaminations,
• les tests fonctionnels après la réparation.

Il est également important de vérifier les conditions dans lesquelles le variateur fonctionnait. Si la température dans l’armoire électrique est élevée, si la circulation d’air est limitée ou si l’environnement est très poussiéreux, même un variateur servo correctement réparé peut tomber à nouveau en panne après son retour dans la machine.

Réparation de l’ACOPOS Servo Drive ou achat d’une pièce de rechange ?

En cas de panne du variateur servo, le service de maintenance envisage généralement deux solutions : réparer l’appareil existant ou acheter une pièce de rechange. Le choix dépend de la disponibilité du modèle, de la durée de l’arrêt, du coût d’un variateur neuf ou d’occasion, de la configuration des modules et des risques associés au redémarrage de la machine.

La réparation du variateur servo B&R Automation 8V1180.00-2 est particulièrement pertinente lorsque :

• l’appareil est difficilement disponible sur le marché,
• le variateur possède une configuration spécifique de modules de communication ou d’encodeur,
• l’achat d’une nouvelle pièce implique un délai d’attente important,
• la panne concerne des circuits électroniques réparables,
• il est important de maintenir la compatibilité avec la machine existante,
• l’entreprise souhaite réduire le coût de l’arrêt et du remplacement de l’appareil.

L’achat d’une pièce de rechange peut être envisagé lorsque le variateur servo est endommagé au point que sa réparation n’est plus rentable, lorsque la machine doit être remise en service immédiatement ou lorsqu’une solution de remplacement est nécessaire pendant la durée du service. Dans de nombreux cas, la meilleure approche consiste à combiner les deux options : réparer l’appareil endommagé et sécuriser le stock de maintenance avec un variateur servo de rechange opérationnel.

Si vous ne savez pas si la réparation du B&R Automation 8V1180.00-2 sera rentable, envoyez l’appareil pour un diagnostic. Après vérification, il sera possible d’évaluer l’étendue des dommages, les opérations de service possibles et la pertinence économique de la réparation par rapport à l’achat d’une pièce de rechange.

Pourquoi confier la réparation du variateur servo B&R à RGB Elektronika ?

Les variateurs servo ACOPOS fonctionnent dans des systèmes d’entraînement exigeants. Leur réparation nécessite donc une expérience en électronique industrielle, une connaissance des pannes typiques des équipements d’entraînement et la possibilité d’effectuer des tests à l’issue du service. Chez RGB Elektronika, nous accompagnons les entreprises de production, les services de maintenance, les automaticiens et les équipes techniques dans le diagnostic et la réparation des systèmes de commande industriels.

Lors du service du B&R Automation 8V1180.00-2, il ne suffit pas de rétablir l’alimentation ou de remplacer les composants endommagés. Il est également important d’analyser la cause de la panne : surcharge, problème de freinage, surchauffe, erreur de raccordement, endommagement du moteur, ventilation incorrecte ou problème de communication.

La collaboration avec un service professionnel permet de :

• réduire le temps nécessaire pour identifier la cause de la panne,
• limiter le risque de remplacer par erreur des composants fonctionnels,
• évaluer la rentabilité de la réparation avant l’achat d’une nouvelle pièce,
• remettre le variateur servo en état de fonctionnement avec une garantie,
• obtenir une assistance technique lors du redémarrage de la machine.

Service du B&R Automation 8V1180.00-2. Réduisez l’arrêt de la machine

La panne d’un variateur servo dans un site de production se limite rarement au remplacement d’un seul composant. Un axe arrêté, une absence de communication, une erreur de freinage ou une surcharge du variateur peuvent affecter l’ensemble du processus technologique, les délais de production et les coûts de maintenance.

En cas de problème avec le B&R Automation 8V1180.00-2, il convient donc d’agir rapidement, mais de manière techniquement correcte. Il faut d’abord sécuriser l’appareil, vérifier les conditions de fonctionnement de base, éviter les tentatives de redémarrage répétées lorsqu’une même erreur persiste, puis confier le variateur servo à un service de diagnostic.

RGB Elektronika assure la réparation et le service des ACOPOS Servo Drive pour l’industrie. Si votre variateur servo 8V1180.00-2 ne démarre pas, signale des erreurs, surchauffe ou provoque l’arrêt de la machine, contactez-nous. Nous vous aiderons à contrôler l’appareil, à évaluer la rentabilité de la réparation et à choisir la meilleure solution pour maintenir la continuité de la production. —> Demander une réparation
