Service et réparation du servomoteur Bosch Rexroth KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW avec minimisation des arrêts de production

Le service Bosch Rexroth KSM01.2B est essentiel lorsqu’une panne du servo-entraînement intégré arrête un axe de machine, limite l’efficacité de la ligne ou provoque un arrêt de production non planifié. Le modèle Bosch Rexroth KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW n’est pas un servomoteur classique compris uniquement comme un actionneur. Il s’agit d’une unité d’entraînement complète de la famille IndraDrive Mi KSM, qui combine dans un seul boîtier un moteur synchrone, l’électronique de puissance, la commande, l’encodeur ainsi que l’interface de communication et d’alimentation.

Cela signifie que la réparation KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW nécessite un diagnostic beaucoup plus large qu’un contrôle standard des enroulements du moteur. Il faut vérifier simultanément les parties mécanique, électrique, électronique, communicationnelle et paramétrique. Chez RGB Elektronika, nous réalisons le service complet, le diagnostic, la régénération et la maintenance des servo-entraînements intégrés Bosch Rexroth KSM, en aidant les services de maintenance à réduire le délai entre l’apparition de la panne et la décision de service.

Si l’appareil a arrêté la production, si des erreurs de communication, des alarmes d’encodeur, une surtempérature, des à-coups de l’axe ou une absence de disponibilité de l’entraînement apparaissent, il ne faut pas limiter le diagnostic au remplacement aléatoire de composants. Dans les systèmes distribués IndraDrive Mi, le problème peut se trouver dans l’unité KSM elle-même, mais aussi dans le câble hybride, le module KCU, le bus d’entraînement, la terminaison de ligne, la configuration des paramètres ou l’alimentation auxiliaire.

Vous avez une panne Bosch Rexroth KSM01.2B sur votre ligne de production? Contactez RGB Elektronika et décrivez les symptômes, les messages d’erreur ainsi que les conditions dans lesquelles le problème apparaît. Cela permettra de choisir plus rapidement le bon parcours de diagnostic.

Appelez: +48 717 500 983

Bosch Rexroth KSM01.2B dans le système IndraDrive Mi – ce qu’il faut savoir avant la réparation

Le KSM01.2B est-il un servomoteur ou un servo-entraînement intégré complet?

Bosch Rexroth KSM01.2B appartient à la famille IndraDrive Mi, c’est-à-dire à un système d’entraînement distribué dans lequel l’électronique d’entraînement est intégrée directement au moteur. Contrairement à une configuration traditionnelle, où le servomoteur fonctionne avec un servovariateur séparé dans l’armoire de commande, l’unité KSM assure la fonction d’un entraînement complet monté près de la machine.

Pour la maintenance, c’est très important. En cas de panne, il ne suffit pas de vérifier si le moteur présente une résistance correcte des enroulements. Il est également nécessaire de diagnostiquer la section de puissance, l’alimentation DC, l’alimentation auxiliaire 30–42 V DC, la communication SERCOS, l’encodeur absolu, les circuits de surveillance de température ainsi que les connecteurs hybrides.

Données techniques les plus importantes du KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW

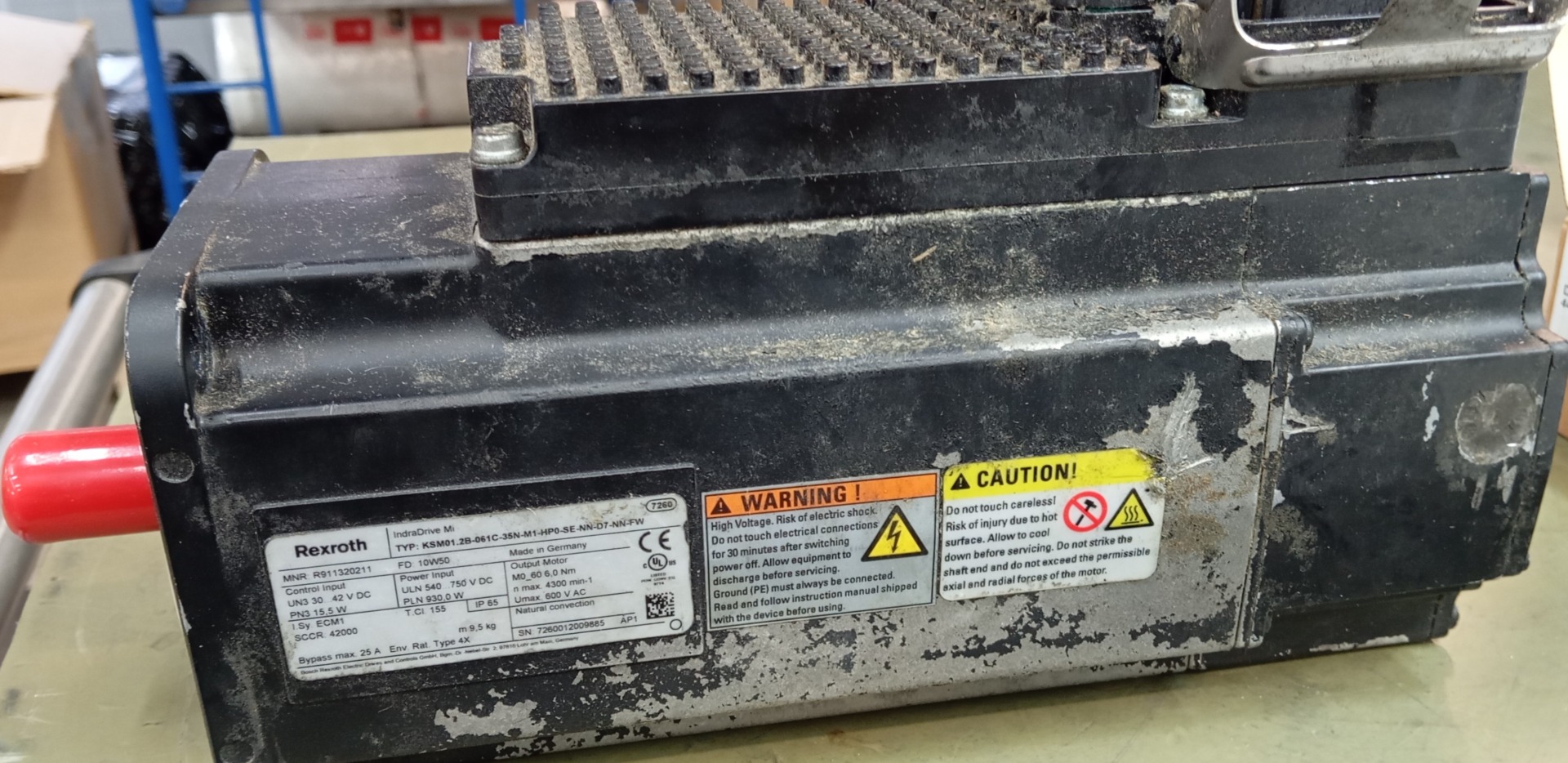

Le modèle KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW, également identifié comme R911320211, est une variante du servo-entraînement intégré Bosch Rexroth KSM destinée aux systèmes d’automatisation industrielle, aux machines de production et aux applications multiaxes.

Paramètre	Valeur / caractéristique
Famille d’appareils	Bosch Rexroth IndraDrive Mi KSM
Type d’appareil	Servo-entraînement intégré avec moteur synchrone
Modèle	KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW
Numéro catalogue	R911320211
Tension du bus DC	750 V DC
Tension de commande	30–42 V DC
Couple continu à l’arrêt	6 Nm
Couple maximal	25 Nm
Courant de crête	14,9 A
Retour d’information	Encodeur absolu optique multitours
Communication	SERCOS 2
Refroidissement	Refroidissement naturel par convection
Connexion	Connecteur hybride, connecteurs X3.1/X3.2
Arbre	Arbre avec clavette

Ces paramètres montrent qu’un servo-entraînement intégré Bosch Rexroth nécessite un service mené à la fois du point de vue de l’entraînement électrique et de l’électronique industrielle. Une détérioration dans une zone peut provoquer des symptômes ressemblant à une panne d’une autre partie du système, c’est pourquoi un diagnostic rapide mais superficiel conduit souvent au remplacement inutile de composants fonctionnels.

Panne Bosch Rexroth KSM01.2B – symptômes qui devraient interrompre le diagnostic aléatoire

Une panne Bosch Rexroth KSM01.2B peut se manifester de plusieurs manières. Certaines défaillances sont visibles immédiatement après la mise sous tension, d’autres n’apparaissent qu’après l’échauffement de l’appareil, sous charge de l’axe ou après l’exécution d’un cycle machine donné.

Les symptômes les plus fréquents qui devraient inciter à envoyer l’appareil au diagnostic sont:

• absence de disponibilité de l’entraînement après la mise sous tension du système,
• erreurs de communication dans le système IndraDrive Mi,
• alarmes de l’encodeur absolu ou perte d’informations de position,
• à-coups de l’axe, couple instable ou fonctionnement irrégulier de l’entraînement,
• erreurs de surcharge, de surintensité ou thermiques,
• déclenchement des protections dans le système d’entraînement,
• perte de la position de référence,
• absence de démarrage malgré une alimentation correcte,
• problèmes après le remplacement du câble hybride ou après des travaux sur la machine,
• arrêts cycliques de l’axe sans cause mécanique évidente.

Dans une telle situation, il vaut la peine d’effectuer un diagnostic complet au lieu de se concentrer uniquement sur un élément suspect. Dans les systèmes distribués, une erreur de communication peut résulter d’une détérioration de l’électronique d’entraînement, mais aussi du câble, du connecteur, de la terminaison de ligne, de la configuration ou d’un problème dans le module d’alimentation et de communication.

Erreurs de communication, alarmes d’encodeur et absence de disponibilité de l’entraînement

Les erreurs de communication SERCOS, les problèmes de disponibilité de l’entraînement et les alarmes d’encodeur font partie des défaillances les plus critiques, car elles arrêtent souvent complètement le fonctionnement de l’axe. Dans le modèle KSM01.2B, la source du problème peut être l’électronique de commande, la mémoire des paramètres, le firmware, la voie de retour d’information, le connecteur hybride ou des perturbations dues à un blindage, une mise à la terre ou un câble endommagé inappropriés.

Il ne faut pas négliger l’encodeur absolu lors du diagnostic. Un signal de retour d’information instable peut provoquer un fonctionnement incontrôlé de l’axe, des erreurs de position, des alarmes pendant la prise de référence ou des problèmes de démarrage après une coupure d’alimentation.

Surchauffe, surcharges et couple d’axe instable

Le KSM01.2B fonctionne avec un refroidissement naturel par convection, c’est pourquoi l’état thermique de l’unité a une grande influence sur sa fiabilité. Une température élevée, des salissures limitant l’évacuation de la chaleur, des surcharges mécaniques, des roulements usés ou des contaminants conducteurs peuvent accélérer la dégradation de l’électronique de puissance, des condensateurs, des connexions et des circuits de mesure.

Si l’entraînement fonctionne de manière instable, provoque des à-coups de l’axe ou génère des erreurs de surcharge, le diagnostic doit couvrir à la fois le moteur et la mécanique, ainsi que l’étage de puissance, la mesure du courant, les circuits DC-link, les protections contre les surtensions et la surveillance de température.

Service Bosch Rexroth KSM01.2B chez RGB Elektronika – diagnostic, réparation et minimisation des arrêts

Diagnostic du servomoteur Bosch Rexroth KSM01.2B étape par étape

Le diagnostic du servomoteur Bosch Rexroth KSM01.2B doit être mené de façon systémique. Comme l’appareil intègre le moteur, l’électronique de puissance, la commande et le retour d’information, les mesures doivent couvrir plusieurs zones simultanément.

Chez RGB Elektronika, le processus de diagnostic peut notamment inclure:

• mesure de la résistance des enroulements et évaluation de la symétrie des phases,
• mesure de la résistance d’isolement par rapport au PE,
• contrôle de la liaison de protection et de l’état de la mise à la terre,
• vérification du câble hybride et des connecteurs X3.1/X3.2,
• contrôle de la voie d’alimentation DC et de la stabilité du circuit intermédiaire,
• contrôle de la section d’alimentation auxiliaire 30–42 V DC,
• diagnostic de l’étage de puissance IGBT/MOSFET,
• contrôle des condensateurs DC-link, des drivers et des protections contre les surtensions,
• contrôle de la voie de mesure du courant,
• vérification des circuits de surveillance de température,
• test de l’encodeur absolu et de la stabilité des signaux de retour d’information,
• contrôle de la mémoire des paramètres, du firmware et de la communication SERCOS,
• évaluation de l’état mécanique de l’arbre, des roulements et des joints.

Une telle portée de diagnostic permet de distinguer une détérioration de l’entraînement lui-même des problèmes présents dans l’installation de la machine. C’est particulièrement important lorsque le service de maintenance doit décider rapidement s’il faut démonter l’unité, chercher une pièce de rechange, envoyer l’entraînement en réparation ou vérifier les autres éléments du système IndraDrive Mi.

Réparation du servo-entraînement Bosch Rexroth KSM – que comprend le processus de service?

La réparation du servo-entraînement Bosch Rexroth KSM chez RGB Elektronika ne se limite pas au remplacement des sous-ensembles défectueux. L’objectif est de rétablir le fonctionnement stable de l’unité et de réduire le risque de retour de la même panne après le remontage dans la machine.

Selon le résultat du diagnostic, les travaux de service peuvent comprendre:

• remplacement des composants électroniques endommagés dans les sections de puissance et de commande,
• régénération des connexions et des points exposés aux vibrations,
• contrôle et remplacement des éléments de la voie d’alimentation auxiliaire,
• vérification des condensateurs, drivers et protections,
• nettoyage technique des contaminants conducteurs et dépôts,
• contrôle thermique après réparation,
• contrôle de l’encodeur et des signaux de retour d’information,
• évaluation de l’état mécanique de l’arbre, des roulements et des joints,
• tests fonctionnels confirmant la disponibilité de l’entraînement et la communication.

Une fois la réparation terminée, l’unité doit passer des tests confirmant la conformité de l’alimentation, la stabilité du circuit DC, la réaction de l’encodeur, le fonctionnement du système de commande, la communication ainsi que l’absence de symptômes de surcharge thermique. Seule une telle approche fournit au service de maintenance une information réelle indiquant si l’entraînement peut reprendre le service en toute sécurité.

Quand la réparation du KSM01.2B est-elle pertinente et quand faut-il envisager un remplacement ou une modernisation?

La décision entre réparation, remplacement, achat d’une pièce de rechange et modernisation dépend de plusieurs facteurs: type de dommage, disponibilité de l’appareil, durée d’arrêt, criticité de l’axe et coût de l’arrêt de production. Dans de nombreux cas, la réparation du servo-entraînement intégré Bosch Rexroth est une solution plus avantageuse que l’achat d’une nouvelle unité, en particulier lorsque l’appareil fonctionne dans une machine plus ancienne, bien configurée, et que sa remise en état rapide permet d’éviter des modifications dans l’automatisation.

La réparation est particulièrement pertinente lorsque:

• la détérioration concerne l’électronique de puissance, l’alimentation auxiliaire, les drivers ou les connexions,
• l’entraînement est adapté à la configuration existante de la machine,
• la disponibilité d’une nouvelle unité est limitée,
• le délai de livraison d’une pièce de rechange est plus long que le temps de diagnostic et de réparation,
• la panne est survenue sur un axe critique de production,
• l’usine souhaite conserver la compatibilité avec le système IndraDrive Mi actuel.

Le remplacement ou l’achat d’une unité fonctionnelle doit être envisagé lorsque les dommages sont importants, que la réparation n’est pas économiquement justifiée ou que la production exige un redémarrage immédiat de la machine. Dans de telles situations, il peut être utile de vérifier simultanément la disponibilité des pièces de rechange, de diagnostiquer l’unité endommagée et de décider si l’appareil peut faire l’objet d’une régénération, d’un rachat ou être conservé comme réserve après réparation.

La modernisation peut être une bonne direction lorsque les pannes se répètent régulièrement, que le système d’entraînement est surchargé, que les pièces sont difficilement disponibles ou que la machine nécessite une fiabilité accrue. Chez RGB Elektronika, nous accompagnons les clients non seulement dans la réparation, mais aussi dans l’analyse des actions suivantes: service, régénération, sélection de pièces, rachat d’appareils endommagés et modernisation des éléments d’automatisation industrielle.

Maintenance des servomoteurs Bosch Rexroth comme moyen de réduire le risque d’arrêt

La maintenance des servomoteurs Bosch Rexroth et des servo-entraînements intégrés KSM est particulièrement importante dans les usines où les appareils fonctionnent à température élevée, sous vibrations, en présence de poussière, d’humidité ou en mode continu. Dans de telles conditions, les pannes apparaissent rarement sans signaux d’alerte préalables.

Le contrôle préventif du KSM01.2B peut inclure:

• nettoyage technique du boîtier et des zones d’évacuation de chaleur,
• contrôle des connecteurs et du câble hybride,
• mesure de la résistance d’isolement,
• contrôle de la symétrie des enroulements,
• évaluation des jeux de roulements,
• vérification des traces de surchauffe, d’humidité ou de contaminants conducteurs,
• contrôle de l’encodeur et de la stabilité du retour d’information,
• analyse des paramètres de fonctionnement et de l’historique des symptômes signalés par les opérateurs.

La maintenance planifiée est particulièrement rentable avant une révision périodique, une augmentation de charge de la machine, le déplacement d’une ligne, un redémarrage après un arrêt prolongé ou lorsque l’entraînement commence à fonctionner de manière instable, sans avoir encore arrêté la production. C’est précisément à cette étape qu’il est possible de réduire le risque de panne critique et de planifier le service sans pression temporelle.

Service des servo-entraînements industriels Bosch Rexroth

Le service des servo-entraînements industriels Bosch Rexroth doit prendre en compte l’ensemble du système machine, et pas seulement une unité individuelle. Dans les systèmes d’automatisation, une panne d’entraînement peut être la conséquence de problèmes présents dans l’alimentation, la communication, le refroidissement, la mécanique de l’axe, les câbles, l’automate PLC, le panneau HMI, le module I/O, l’alimentation ou d’autres éléments de l’électronique de commande.

RGB Elektronika accompagne les sites industriels dans le diagnostic, la réparation et la régénération de l’électronique industrielle, notamment des servo-entraînements, variateurs de fréquence, automates PLC, panneaux HMI, alimentations, encodeurs, modules I/O, démarreurs progressifs, convertisseurs et systèmes de puissance. Cela permet au client d’aborder la panne non seulement comme une défaillance isolée, mais comme un problème influençant la disponibilité de toute la ligne de production.

Dans le cas du Bosch Rexroth KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW, le plus important est de combiner les connaissances en servo-entraînements, électronique de puissance, communication industrielle et réalités de la maintenance. Ce n’est qu’alors que la réparation ne se limite pas au remplacement d’un élément, mais soutient réellement la réduction des arrêts de production.
