Service du ventilateur EBM Papst W2D250-CI14-09 avec remise en service rapide de la machine

Le service du ventilateur EBM Papst W2D250-CI14-09 doit commencer par le contrôle de l’alimentation triphasée, du mode de raccordement des enroulements, du sens de rotation ainsi que de l’état de la turbine, des roulements et du moteur. Un diagnostic correctement réalisé permet de déterminer si le ventilateur EBM Papst peut être réparé ou si l’utilisation d’un appareil de remplacement fonctionnel constitue une solution plus rapide. Cela est particulièrement important lorsque le ventilateur défectueux assure le refroidissement de composants et que sa panne empêche la machine de continuer à fonctionner.

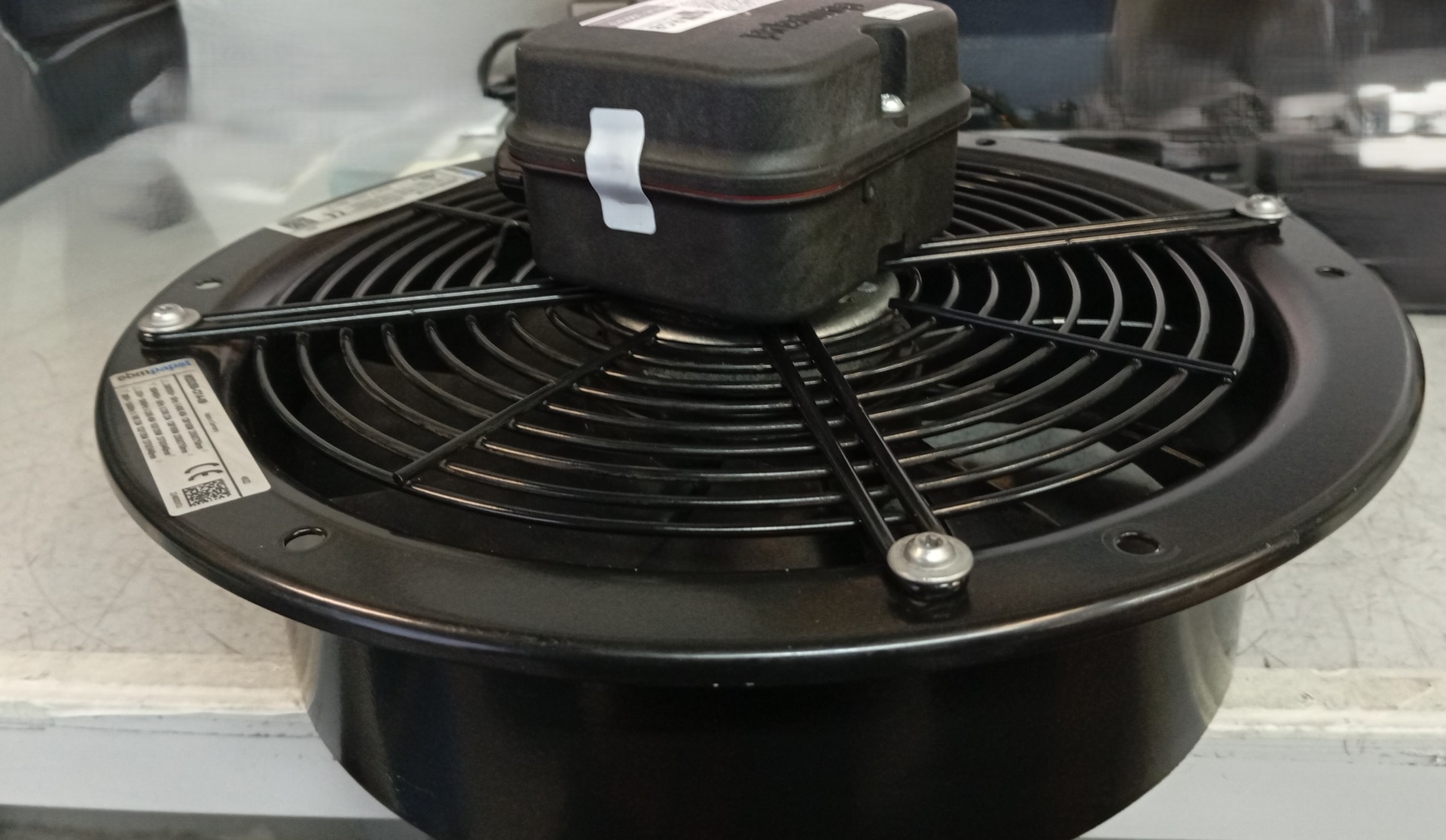

L’EBM-Papst W2D250-CI14-09 est un ventilateur axial triphasé conçu pour être intégré dans des équipements et des installations de circulation d’air. Dans les applications industrielles, il peut notamment être utilisé pour refroidir des systèmes d’entraînement, des armoires électriques, des échangeurs thermiques et d’autres composants nécessitant un débit d’air forcé.

Un refroidissement insuffisant peut entraîner une hausse de la température, une réduction des performances de la machine, des alarmes répétées, l’arrêt d’urgence des entraînements et, dans les cas extrêmes, l’interruption complète du processus de production. En cas de panne, l’enjeu ne se limite donc pas à la réparation EBM Papst elle-même, mais concerne avant tout la remise en service rapide et sûre de la machine.

N’attendez pas qu’une baisse des performances de refroidissement provoque l’arrêt de la machine. Envoyez le ventilateur W2D250-CI14-09 pour diagnostic et vérifiez s’il est possible de rétablir rapidement son bon fonctionnement.

Appelez-nous : +48 717 500 983

Quand le service du ventilateur EBM Papst W2D250-CI14-09 est-il nécessaire ?

Quel est le rôle d’un ventilateur axial triphasé dans une machine ?

Le modèle W2D250-CI14-09 possède un diamètre nominal de 250 mm, un moteur M2D068-CF et une turbine à neuf pales. Sa conception est adaptée au fonctionnement continu S1 et il peut être alimenté par une tension triphasée de 208 à 480 V AC à une fréquence de 50 ou 60 Hz. Le mode de raccordement exact dépend de la tension et nécessite un couplage des enroulements en étoile ou en triangle.

Le ventilateur assure le maintien du débit d’air requis. Si sa vitesse diminue, si la turbine tourne dans le mauvais sens ou si l’appareil ne démarre pas, le système de refroidissement peut cesser de remplir sa fonction, même si la machine continue encore à fonctionner pendant un certain temps.

Ces situations sont particulièrement dangereuses, car le premier symptôme visible peut n’apparaître qu’au moment d’une alarme de température, de l’arrêt d’un variateur de fréquence, de la surchauffe du système de commande ou d’un fonctionnement instable de l’équipement. La détection précoce d’un problème de ventilateur réduit le risque d’endommager d’autres composants, souvent beaucoup plus coûteux.

Quels symptômes indiquent une panne du ventilateur EBM Papst ?

La réparation du ventilateur EBM Papst peut être nécessaire aussi bien lorsque l’appareil cesse complètement de fonctionner que lorsque ses performances se dégradent progressivement. Les opérateurs et les techniciens de maintenance doivent surveiller toute modification du bruit de fonctionnement, du niveau de vibrations, de la température et des performances de refroidissement.

Le ventilateur ne démarre pas ou déclenche le dispositif de protection

Une absence de démarrage peut être liée à la perte d’une phase, à une tension incorrecte, à une erreur de raccordement des enroulements, à un câble endommagé, à une borne desserrée ou à un problème de moteur. Le disjoncteur moteur doit également être contrôlé. Le W2D250-CI14-09 ne possède pas de protection automatique contre la surchauffe. Un dispositif de protection externe correctement sélectionné constitue donc un élément essentiel de l’installation.

Si le dispositif de protection déconnecte le ventilateur immédiatement après le démarrage ou après quelques minutes de fonctionnement, il ne faut pas répéter les tentatives de démarrage sans en avoir déterminé la cause. Cela pourrait aggraver les dommages au niveau des enroulements, des câbles ou des composants d’alimentation.

Bruit, vibrations et baisse des performances de refroidissement du ventilateur

Des vibrations excessives peuvent indiquer un encrassement ou un déséquilibre de la turbine, un endommagement mécanique des pales, une usure des roulements ou la transmission de vibrations provenant de la structure de la machine. Les dépôts répartis de manière irrégulière sur les pales modifient la répartition de la masse de la turbine, augmentent la charge sur les roulements et peuvent réduire leur durée de vie.

Une baisse nette du débit d’air constitue également un signal préoccupant. Elle peut être causée par une vitesse de rotation réduite, un conduit de ventilation obstrué, un sens de rotation incorrect, une turbine encrassée ou un problème électrique entraînant un fonctionnement déséquilibré du moteur.

Sens de rotation incorrect de la turbine

La turbine du W2D250-CI14-09 doit tourner dans le sens inverse des aiguilles d’une montre lorsqu’elle est observée du côté du rotor. Le sens du débit d’air est indiqué par le fabricant par la lettre « A ». Dans une installation triphasée, le sens de rotation peut être modifié en permutant deux phases.

Un ventilateur tournant dans le mauvais sens peut continuer à produire un débit d’air, mais ses performances seront nettement inférieures à celles requises. Ce problème peut apparaître après des travaux électriques, le remplacement de câbles, la modernisation d’une armoire ou le rebranchement de l’appareil.

Si le ventilateur ne démarre pas, fonctionne de manière instable ou provoque l’arrêt de la machine, il est recommandé d’interrompre les nouvelles tentatives de démarrage et d’envoyer l’appareil pour diagnostic. La demande doit être accompagnée d’une photo de la plaque signalétique, d’une description des symptômes, de la tension d’alimentation et d’informations sur la machine dans laquelle le ventilateur est installé.

Causes les plus fréquentes des problèmes du ventilateur W2D250-CI14-09

La cause d’une panne ne se trouve pas toujours à l’intérieur du ventilateur lui-même. En pratique, le diagnostic doit porter à la fois sur l’appareil, ses conditions de fonctionnement et son mode de raccordement. Les causes les plus fréquentes sont les suivantes :

• absence d’une phase ou tensions d’alimentation déséquilibrées,
• raccordement incorrect des enroulements en étoile ou en triangle,
• ordre des phases incorrect et mauvais sens de rotation,
• bornes desserrées, surchauffées ou corrodées,
• endommagement du câble d’alimentation ou du conducteur de protection PE,
• disjoncteur moteur mal sélectionné ou mal réglé,
• endommagement de l’isolation ou des enroulements du moteur M2D068-CF,
• usure des roulements à billes,
• encrassement et déséquilibre de la turbine à neuf pales,
• déformation mécanique des pales ou du carter,
• transmission de vibrations provenant du conduit de ventilation ou de la structure de la machine,
• fonctionnement dans une position de montage non autorisée,
• obstruction de l’entrée, de la sortie ou du conduit de circulation d’air,
• fonctionnement dans un environnement fortement poussiéreux, abrasif ou corrosif.

Le W2D250-CI14-09 n’est pas conçu pour fonctionner dans une atmosphère explosive ni pour transporter de l’air contenant une grande quantité de poussières, de particules abrasives ou de substances fortement corrosives. Une utilisation dans de telles conditions peut accélérer l’usure de l’appareil et provoquer des dommages qui ne peuvent pas être éliminés par un simple nettoyage.

Pourquoi une panne de ventilateur peut-elle arrêter toute la machine ?

Le ventilateur est souvent un composant auxiliaire, mais il assure les conditions de fonctionnement des éléments les plus importants de la machine. Lorsque le débit d’air est insuffisant, la température des variateurs, alimentations, modules de commande, résistances de freinage ou autres composants peut rapidement dépasser le niveau admissible.

Cela peut provoquer une réduction automatique de la puissance, des défauts thermiques répétés, l’interruption du cycle de production ou l’arrêt complet de l’équipement. La poursuite du fonctionnement sans refroidissement efficace augmente également le risque de dommages secondaires sur l’électronique, l’isolation des câbles et les composants d’entraînement.

En cas de panne critique pour la production, il est recommandé d’indiquer immédiatement au service technique la date requise de remise en service de la machine. Cela permet d’évaluer simultanément la possibilité de réparation, la disponibilité des pièces et la pertinence de l’utilisation d’un ventilateur de remplacement.

Comment se déroule la réparation EBM Papst et la remise en service de la machine ?

Comment se déroule le diagnostic du ventilateur W2D250-CI14-09 ?

Un service EBM Papst efficace doit distinguer les défaillances du ventilateur lui-même des problèmes présents dans l’installation de la machine. Une absence de démarrage ne signifie pas nécessairement que le moteur est endommagé. Le même symptôme peut être provoqué par la perte d’une phase, un mauvais raccordement des bornes ou un dispositif de protection inadapté.

Contrôle de l’alimentation, des enroulements et de la protection du moteur

Le diagnostic électrique peut inclure le contrôle de la boîte à bornes, des câbles, des presse-étoupes, de la borne PE et des raccordements des enroulements. Il faut vérifier si le couplage étoile-triangle correspond à la tension d’alimentation indiquée sur la plaque signalétique et dans la documentation de l’appareil.

Il est également important de comparer la résistance des enroulements, de contrôler l’état de l’isolation, de vérifier la continuité du conducteur de protection et de mesurer les courants de chaque phase pendant un essai de fonctionnement. Un déséquilibre marqué peut indiquer un problème d’alimentation, d’enroulement ou de raccordement.

Le ventilateur doit être raccordé à un circuit équipé d’un sectionneur coupant toutes les phases. Le conducteur de protection PE doit être raccordé en premier. Comme l’appareil ne possède pas de protection automatique contre la surchauffe, le type et le réglage du disjoncteur moteur doivent également être vérifiés.

Contrôle de la turbine, des roulements et des éléments de montage

La partie mécanique du diagnostic comprend l’évaluation de l’état des pales, du carter, des fixations, des jeux et de la fluidité de rotation de la turbine. Il faut vérifier si la turbine ne frotte pas contre le carter, si elle n’est pas déformée et si elle ne présente pas de dépôts répartis de manière irrégulière.

Le ventilateur peut être monté avec l’arbre en position horizontale ou avec le rotor orienté vers le bas. Un montage avec le rotor orienté vers le haut nécessite de consulter le fabricant. Une position de fonctionnement incorrecte peut influencer la charge des roulements et la durée de vie de l’appareil.

Lors du montage, il faut éviter les contraintes mécaniques et la transmission de vibrations provenant des conduits ou de la structure de la machine. L’utilisation d’éléments compensant les vibrations et le blocage correct des vis contre le desserrage réduisent le risque de réapparition du problème.

Essai de fonctionnement et évaluation des performances du ventilateur

Après les contrôles électriques et mécaniques, l’appareil peut être soumis à un essai fonctionnel. Celui-ci comprend notamment la vérification du démarrage, du sens de rotation, de la stabilité de fonctionnement, de la consommation de courant, du niveau sonore et des vibrations ainsi que du comportement du ventilateur pendant un fonctionnement prolongé.

Les paramètres doivent être évalués en fonction de la variante d’alimentation concernée. Pour le modèle W2D250-CI14-09, la vitesse de rotation est d’environ 2350-2750 tr/min, la puissance absorbée de 102-170 W et le courant nominal de 0,19-0,40 A. Les résultats ne doivent pas être comparés à une valeur unique sans prendre en compte la tension et la fréquence d’alimentation.

Un diagnostic fiable permet d’éviter le remplacement d’un ventilateur fonctionnel lorsque la cause réelle du problème se trouve dans l’installation de la machine. Si l’appareil a déjà été démonté, il est également utile de transmettre au service technique des informations sur la protection, le mode de raccordement et les conditions dans lesquelles la panne s’est produite.

Quelles opérations le service EBM Papst peut-il comprendre ?

L’étendue de la réparation dépend des résultats du diagnostic et du niveau d’endommagement. Selon l’état de l’appareil, le service peut comprendre :

• le nettoyage de la turbine et du carter,
• l’élimination des dépôts provoquant un déséquilibre,
• le contrôle et la réparation des raccordements dans la boîte à bornes,
• le remplacement des câbles ou presse-étoupes endommagés,
• la vérification du couplage étoile-triangle,
• le contrôle de l’état de l’isolation et des enroulements du moteur,
• l’évaluation ou le remplacement des roulements usés, si la conception et l’état de l’appareil permettent une telle réparation,
• l’élimination des causes du frottement de la turbine contre le carter,
• le contrôle de l’équilibrage de la partie tournante,
• les essais électriques et fonctionnels après la réparation.

Le nettoyage doit être réalisé selon une méthode adaptée à la conception de l’appareil. Le fabricant privilégie le nettoyage à sec, par exemple à l’air comprimé. Un lavage inapproprié peut permettre à l’humidité de pénétrer dans le moteur, la boîte à bornes ou les roulements.

Après la réparation, il est important de confirmer que le ventilateur démarre correctement, tourne dans le sens requis et ne présente pas de vibrations excessives. Le simple remplacement d’un composant endommagé sans recherche de la cause initiale peut entraîner une réapparition rapide de la panne.

Réparation ou remplacement du ventilateur : quelle solution choisir ?

Le moyen le plus rapide de remettre la machine en service ne consiste pas toujours à acheter un composant neuf. Si le ventilateur peut être réparé efficacement et que son carter, sa turbine et son moteur ne sont pas gravement endommagés, le service peut être plus avantageux sur les plans financier et logistique.

Critère	Réparation du ventilateur	Remplacement de l’appareil
Disponibilité du modèle neuf	Avantageuse lorsque le délai de livraison est long	Avantageux lorsque l’appareil est disponible immédiatement
Étendue des dommages	Justifiée en cas de défauts électriques et mécaniques réparables	Préférable en cas de forte déformation de la turbine, du carter ou des fixations
Délai de remise en service de la machine	Peut être plus court si les pièces sont disponibles et le service rapide	Peut être plus court si un modèle identique est disponible en stock
Risque d’incompatibilité	Les dimensions et le mode de montage d’origine sont conservés	Un appareil de remplacement nécessite de vérifier les paramètres, les dimensions et les caractéristiques de fonctionnement
Coût	Souvent inférieur à l’achat d’un appareil neuf	Justifié lorsque le coût de la réparation se rapproche de la valeur d’un ventilateur neuf

Si vous ne savez pas si la réparation EBM Papst est rentable, envoyez l’appareil pour vérification. Après le diagnostic, il sera possible de comparer l’étendue prévisionnelle de la réparation avec le prix et le délai de livraison d’un ventilateur neuf ou d’un appareil de remplacement adapté.

Principales caractéristiques techniques de l’EBM-Papst W2D250-CI14-09

L’EBM-Papst W2D250-CI14-09 est un ventilateur axial triphasé équipé d’un moteur M2D068-CF et d’une turbine à neuf pales. Son diamètre nominal est de 250 mm et son poids est d’environ 3,3 kg. Le ventilateur peut être alimenté par une tension triphasée comprise entre 208 et 480 V AC à une fréquence de 50 ou 60 Hz. Selon la tension utilisée, les enroulements du moteur doivent être couplés en étoile ou en triangle.

La vitesse de rotation de l’appareil est d’environ 2350–2750 tr/min, sa puissance absorbée est comprise entre 102 et 170 W et son courant nominal entre 0,19 et 0,40 A. La contre-pression maximale, selon la variante d’alimentation, se situe entre 84 et 120 Pa. Le ventilateur possède un indice de protection IP44, bien que son niveau de protection dépende également du mode de montage et de la position de fonctionnement. Le moteur possède une classe d’isolation F et est adapté au fonctionnement continu S1.

La température ambiante admissible en fonctionnement commence à -25°C, tandis que sa limite supérieure se situe entre 60 et 80°C selon la tension et la fréquence d’alimentation. L’appareil peut fonctionner à une pression atmosphérique comprise entre 800 et 1050 mbar, à condition de respecter les paramètres nominaux et d’utiliser les protections requises. Avant chaque remise en service du ventilateur, les paramètres de l’installation doivent être comparés aux données figurant sur la plaque signalétique de l’exemplaire concerné.

Comment réduire le risque d’une nouvelle panne du ventilateur ?

L’entretien régulier du W2D250-CI14-09 doit comprendre le contrôle de la turbine, du carter, des câbles, de la borne de protection, des presse-étoupes et des orifices d’évacuation des condensats. Le fabricant recommande d’effectuer un contrôle de sécurité au moins une fois tous les six mois.

Lors de l’inspection, il convient de vérifier :

• si des dépôts se sont accumulés sur la turbine,
• si les pales sont déformées ou endommagées,
• si le ventilateur produit de nouveaux bruits ou de nouvelles vibrations,
• si les vis de fixation se sont desserrées,
• si les câbles et les presse-étoupes sont endommagés,
• si les orifices d’évacuation des condensats sont dégagés,
• si les courants des différentes phases présentent un déséquilibre important,
• si le sens de rotation et le sens du débit d’air sont corrects,
• si l’entrée et la sortie d’air ne sont pas obstruées.

Les roulements à billes sans entretien sont lubrifiés pour environ 40 000 heures de fonctionnement. Cela ne signifie toutefois pas qu’ils resteront opérationnels pendant exactement cette durée dans toutes les conditions. La température, les vibrations, l’encrassement, un montage incorrect et une surcharge peuvent réduire leur durée de vie.

Il est également recommandé de contrôler l’état de l’ensemble du système de refroidissement. Même un ventilateur parfaitement fonctionnel n’assurera pas les performances requises si le conduit est obstrué, si les filtres sont encrassés ou si l’air chaud revient vers l’entrée de l’appareil.

Comment préparer un ventilateur EBM Papst pour son envoi au service technique ?

Pour accélérer le diagnostic et l’établissement du devis, il est recommandé de joindre à l’appareil :

• une photo de la plaque signalétique,
• la désignation complète EBM-Papst W2D250-CI14-09,
• une description des symptômes et des circonstances dans lesquelles la panne est survenue,
• l’information indiquant si le ventilateur ne démarre pas, s’arrête ou fonctionne trop bruyamment,
• la tension et la fréquence d’alimentation,
• des informations sur le couplage étoile-triangle,
• le calibre et le réglage du dispositif de protection utilisé,
• le nom et le modèle de la machine dans laquelle le ventilateur est installé,
• la date requise de reprise de la production.

Avant le transport, la turbine doit être protégée contre les chocs et la pression. Le ventilateur ne doit pas être porté ni immobilisé par les pales, les câbles ou la boîte à bornes. Un endommagement de la turbine pendant le transport peut empêcher sa réutilisation.

Votre ventilateur est en panne et vous devez remettre rapidement la machine en service ? Envoyez la désignation de l’appareil, une photo de la plaque signalétique et une description du défaut. Ces informations permettent de préparer l’appareil pour le diagnostic et d’évaluer de manière préliminaire les différentes solutions disponibles.

Service du ventilateur W2D250-CI14-09

Le service du ventilateur EBM Papst W2D250-CI14-09 nécessite de contrôler aussi bien ses parties électrique et mécanique que ses conditions de fonctionnement dans la machine. Une attention particulière doit être accordée à l’intégrité de l’alimentation triphasée, au mode de raccordement des enroulements, à l’ordre des phases, à la protection du moteur, à l’état des roulements, à la propreté de la turbine et à la conformité du montage.

Une réparation rapide peut réduire les coûts d’arrêt et permettre de conserver le mode de montage d’origine de l’appareil. Si les dommages sont trop importants, le diagnostic facilite le choix éclairé d’un ventilateur neuf ou d’un appareil de remplacement adapté, sans risque d’acheter un composant dont les caractéristiques de fonctionnement seraient inappropriées.

En cas de problèmes de refroidissement, de vibrations, de bruit ou d’absence de démarrage, il ne faut pas attendre l’arrêt complet de la machine. Un contrôle précoce augmente les chances de limiter l’étendue des dommages et de réduire le temps nécessaire à la reprise de la production. —> Demander une réparation
