Service du variateur Baumüller BUM 60. Diagnostic des composants électroniques et remise en état du variateur

Le service du variateur Baumüller BUM 60 doit comprendre non seulement l’identification du composant défectueux, mais également le contrôle de l’ensemble du circuit d’alimentation, de l’électronique de puissance, du circuit de freinage et des systèmes de commande. Dans le cas du modèle BUM60-03/06-54-B-001, le diagnostic de la section soft-start, des transistors IGBT, des condensateurs du bus DC, du circuit ballast et de l’alimentation auxiliaire revêt une importance particulière. Seule une analyse complète permet de déterminer la cause réelle du problème et d’effectuer en toute sécurité la réparation du BUM60-03/06-54-B-001.

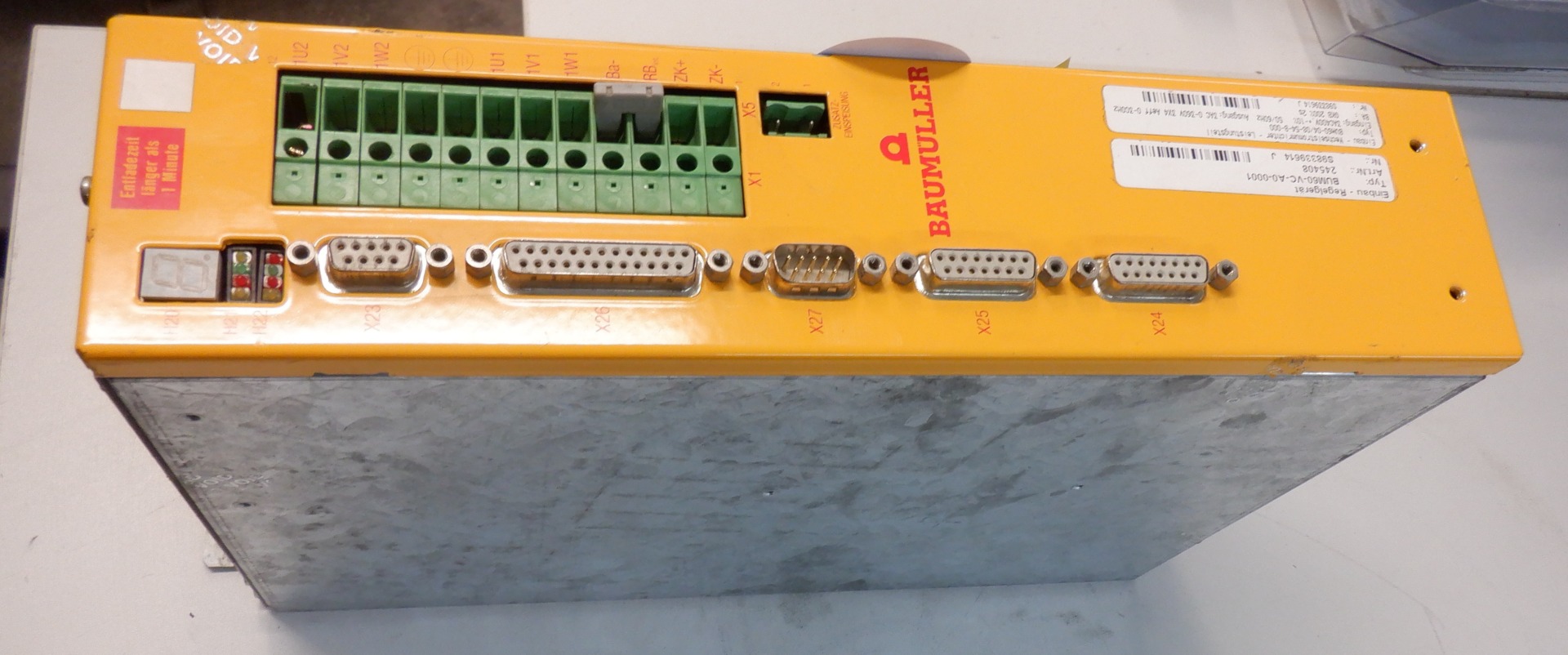

Le Baumüller BUM 60 est une unité d’entraînement intégrée comprenant trois parties fonctionnelles essentielles : un convertisseur d’alimentation d’entrée, un onduleur côté moteur et une carte de commande interchangeable. Cette conception offre de nombreuses fonctionnalités, mais signifie également qu’un même symptôme peut provenir de plusieurs circuits différents. L’absence d’état prêt du variateur ne signifie donc pas automatiquement que les transistors de puissance sont endommagés, et un problème survenant pendant le freinage ne doit pas être diagnostiqué uniquement à partir du message affiché.

Appelez-nous : +48 717 500 983

Service du variateur Baumüller BUM 60. Quels symptômes indiquent une panne ?

Dans le cas du variateur BUM 60, il est important de distinguer le symptôme visible sur la machine de la cause électronique réelle. Le variateur surveille notamment le courant moteur, le courant de fuite à la terre, la tension du circuit intermédiaire, l’état des transistors de puissance, les tensions auxiliaires, la charge du circuit ballast ainsi que la température du dissipateur thermique. Ces informations constituent un point de départ important pour poursuivre le diagnostic.

Le BUM60-03/06-54-B-001 n’atteint pas l’état prêt ou déclenche les protections

L’une des zones à contrôler en cas d’absence d’état prêt est la section d’entrée du variateur. Le BUM 60 est alimenté par un réseau triphasé de 400 V AC et, lors de la mise sous tension, les condensateurs du circuit intermédiaire doivent être chargés de manière contrôlée. Cette fonction est assurée par le circuit de démarrage progressif, qui limite le courant d’appel initial.

Le circuit utilise une résistance de démarrage ainsi qu’un élément de commutation qui court-circuite cette résistance une fois le processus de charge terminé. Une défaillance de la résistance, du relais ou du contacteur peut empêcher le démarrage correct du variateur, provoquer un problème de tension du bus DC ou entraîner le déclenchement des protections contre les surintensités lors de la mise sous tension.

Par conséquent, en présence d’un tel symptôme, remplacer uniquement le composant le plus suspect sans contrôler les autres éléments du circuit d’alimentation peut ne pas éliminer la véritable cause de la panne.

Que signifient Overcurrent et Earth Fault sur le Baumüller BUM 60 ?

Overcurrent sur le Baumüller BUM 60

L’état Overcurrent signifie que le courant moteur admissible a été dépassé. Le message apparaît lorsque le courant de phase dépasse d’environ 30 % le courant de crête admissible de l’unité de puissance. Le défaut est alors enregistré et les impulsions de l’onduleur sont bloquées.

Lors du diagnostic, il convient dans ce cas de prendre en compte aussi bien l’électronique de puissance du variateur que les conditions présentes du côté de sa charge. Dans l’appareil lui-même, une attention particulière doit être portée aux branches des transistors IGBT ainsi qu’aux circuits responsables de la mesure et de la protection de l’étage de puissance.

Earth Fault sur le Baumüller BUM 60

Earth Fault indique la détection d’un courant de fuite à la terre. Le seuil du message correspond approximativement à 10 % du courant de crête admissible de l’unité de puissance. L’apparition de cet état nécessite de déterminer si le problème se trouve dans le variateur lui-même ou à l’extérieur, dans le circuit raccordé à l’unité de puissance.

DC Link Overvoltage et Ballast overload – problèmes pendant le freinage

Lors d’un freinage rapide de la machine, notamment avec des masses importantes et une forte inertie, le moteur peut passer en fonctionnement générateur et restituer de l’énergie au variateur. Cette énergie provoque une augmentation de la tension aux bornes des condensateurs du bus DC. Si elle n’est pas correctement dissipée, le variateur peut signaler DC Link Overvoltage.

Le circuit ballast assure la dissipation contrôlée de cette énergie. L’énergie excédentaire est transformée en chaleur et dissipée dans la résistance de freinage. Du point de vue du service, il est donc particulièrement important de contrôler le transistor de commutation, c’est-à-dire le hacheur de freinage, ainsi que la continuité et l’état du circuit de la résistance ballast.

L’état Ballast overload signifie quant à lui une surcharge de la résistance de freinage interne. La fonction de surveillance protège le composant contre une charge dépassant ses conditions de fonctionnement admissibles.

Si le variateur arrête la machine lors de freinages intensifs ou si le problème se répète précisément lors des changements de vitesse et de la dissipation d’énergie, le diagnostic du circuit ballast doit constituer l’une des étapes fondamentales du service.

Power Transistor / IPM fault et température du dissipateur thermique

L’électronique de puissance du BUM 60 utilise des transistors IGBT commandés par des circuits de pilotage dédiés. Les circuits de protection réagissent notamment aux courts-circuits et aux conditions thermiques anormales en bloquant les impulsions de commande afin de protéger l’étage de puissance.

Le message Power Transistor / IPM fault est associé à la surveillance des transistors de puissance et peut notamment être généré lorsque la température de jonction dépasse 110°C. Il ne doit donc pas être considéré uniquement comme la confirmation certaine d’une détérioration mécanique ou électrique d’un transistor précis. Un diagnostic de l’ensemble de la section est nécessaire.

La température du dissipateur thermique est quant à elle mesurée par un capteur linéaire, tandis que la surveillance correcte de la valeur et la réaction en cas de dépassement des conditions de fonctionnement sont assurées par le contrôleur raccordé.

Diagnostic et réparation du BUM60-03/06-54-B-001 – comment restaurer le fonctionnement du variateur ?

Le diagnostic des composants du variateur Baumüller BUM 60 doit être réalisé par blocs fonctionnels. Cela permet d’identifier non seulement le composant endommagé, mais également la cause ayant pu entraîner sa surcharge ou sa dégradation. Cela est particulièrement important dans les équipements d’électronique de puissance, où les défaillances des différentes sections peuvent être liées entre elles.

Comment contrôler le circuit d’alimentation et le soft-start du BUM 60 ?

Le premier domaine à contrôler est le circuit d’alimentation d’entrée. Cela comprend notamment des mesures statiques de la structure semi-conductrice du pont redresseur ainsi que le contrôle des composants du circuit de démarrage progressif. Il convient de vérifier la résistance de démarrage ainsi que l’élément chargé de la court-circuiter ultérieurement.

Cela est particulièrement important lorsque le variateur n’atteint pas l’état prêt, qu’un problème survient lors de l’établissement correct de la tension du circuit intermédiaire ou que la protection de l’installation réagit dès la mise sous tension de l’appareil.

Diagnostic du circuit ballast et de la résistance de freinage

L’étape suivante consiste à contrôler le circuit chargé d’absorber l’énergie pendant le freinage. Le transistor de commutation du hacheur ainsi que le circuit de la résistance ballast doivent être vérifiés. Une défaillance de cette section peut entraîner une mauvaise dissipation de l’énergie régénérative et une augmentation de la tension du bus DC.

En présence du message DC Link Overvoltage, le diagnostic ne doit donc pas se limiter au contrôle des condensateurs. Il est également nécessaire de déterminer si le circuit de freinage est capable de dissiper correctement l’énergie dans les conditions de fonctionnement de la machine.

Comment contrôler les transistors IGBT et le bus DC ?

Un élément important d’un service professionnel du BUM60-03/06-54-B-001 consiste à effectuer des mesures statiques des six branches de transistors IGBT. Elles permettent d’évaluer l’état de base des structures semi-conductrices responsables de la génération d’une tension de sortie triphasée à fréquence et amplitude réglables.

Parallèlement, les condensateurs électrolytiques du circuit intermédiaire doivent être contrôlés. Les condensateurs vieillissent avec le temps de fonctionnement, c’est pourquoi le diagnostic doit inclure aussi bien le contrôle de leur capacité que celui de leur résistance série équivalente ESR.

L’évaluation de la seule capacité peut ne pas fournir une image complète de l’état du composant. Une modification de ses paramètres peut influencer le comportement du bus DC et la stabilité de fonctionnement de l’électronique de puissance.

Alimentation auxiliaire, carte de commande et connecteurs de signaux

L’électronique basse tension participe également à la commande correcte de l’étage de puissance. Dans le cadre de la remise en état du BUM 60, il convient de contrôler les circuits de l’alimentation à découpage interne, qui fournit les tensions isolées galvaniquement nécessaires, entre autres, aux drivers des transistors.

Le variateur surveille également l’état Auxiliary voltage undervoltage, c’est-à-dire une tension d’alimentation auxiliaire trop faible de l’unité de puissance. Le diagnostic de l’alimentation auxiliaire constitue donc une partie importante de l’analyse de l’appareil, en particulier si les problèmes sont intermittents ou concernent la commande de l’étage de puissance.

Les connecteurs de la carte de commande doivent également être contrôlés. Des connexions oxydées ou contaminées peuvent provoquer des problèmes système intermittents et difficiles à reproduire. Un nettoyage préventif et une vérification des connexions permettent d’éliminer l’une des causes potentielles d’un fonctionnement instable du variateur.

Paramètres du BUM60-03/06-54-B-001 importants lors du service

Le modèle BUM60-03/06-54-B-001 dispose d’un courant de sortie nominal de 3 A et d’un courant de surcharge maximal de 6 A. L’unité peut fonctionner avec des moteurs d’une puissance nominale recommandée d’environ 1,1 kW. En sortie, elle génère une tension alternative triphasée à fréquence et amplitude réglables.

• Alimentation : triphasée 400 V AC.
• Courant de sortie nominal : 3 A.
• Courant de surcharge maximal : 6 A.
• Puissance moteur recommandée : environ 1,1 kW.
• Indice de protection : IP20.

L’indice de protection IP20 impose l’utilisation de l’appareil dans une armoire de commande correctement conçue, assurant les conditions de refroidissement requises ainsi que la protection de l’électronique contre les contaminants présents dans l’environnement industriel. Les poussières conductrices, l’humidité ou les brouillards d’huile peuvent accélérer la dégradation de l’électronique et augmenter le risque de problèmes dans les circuits fonctionnant sous haute tension.

Quels états de diagnostic le Baumüller BUM 60 surveille-t-il ?

Dans le cas du BUM 60, il convient avant tout de parler des états surveillés et des messages de diagnostic. Les principaux sont :

• Overcurrent – dépassement du courant moteur admissible ; après dépassement du seuil, le défaut est enregistré et les impulsions de l’onduleur sont bloquées.
• Earth Fault – détection d’un courant de fuite à la terre.
• DC Link Overvoltage – tension trop élevée du circuit intermédiaire, pouvant notamment apparaître pendant le freinage.
• Power Transistor / IPM fault – état associé à la surveillance des transistors de puissance et de leurs conditions de fonctionnement.
• Auxiliary voltage undervoltage – tension d’alimentation auxiliaire trop faible.
• Ballast overload – surcharge de la résistance de freinage interne.
• Heatsink temperature – surveillance de la température du dissipateur thermique par le système fonctionnant avec le contrôleur.

Le message lui-même doit être considéré comme une indication de diagnostic et non comme une information automatique sur le composant à remplacer. Par exemple, DC Link Overvoltage oriente le diagnostic vers le circuit intermédiaire et le circuit de freinage, tandis qu’en cas de Power Transistor / IPM fault, il faut évaluer non seulement les transistors, mais aussi leurs conditions de commande et de protection.

Quand la réparation du Baumüller BUM 60 est-elle pertinente et quand envisager son remplacement ?

La réparation du variateur existant est particulièrement importante dans les machines où le BUM 60 fait partie d’un système d’automatisation déjà configuré. Le remplacement de l’appareil par une autre solution peut nécessiter de vérifier la compatibilité, les paramètres du variateur, la commande, les connexions ainsi que l’interaction avec les autres composants de la machine.

Si les principaux composants de l’appareil peuvent être efficacement diagnostiqués et remis en état, la remise en état du Baumüller BUM 60 peut limiter l’ampleur des modifications apportées à la machine existante. La décision doit toutefois dépendre de l’état de l’appareil concerné et du résultat du diagnostic.

Le remplacement doit être envisagé lorsque l’étendue des dommages est très importante, qu’il n’est pas possible de rétablir efficacement le fonctionnement de l’appareil ou que la situation technologique de l’usine justifie une modernisation de l’ensemble du système d’entraînement. Une telle décision ne doit cependant pas être prise uniquement sur la base du premier message de défaut.

Comment réduire le risque d’un nouvel arrêt après la réparation du variateur Baumüller BUM 60 ?

Une panne de variateur ne se limite pas au coût de l’appareil lui-même. Pour les services de maintenance, les heures d’arrêt, la disponibilité de la machine, les retards de production ainsi que le risque d’un nouvel arrêt après une réparation incomplète sont également importants. La remise en état du variateur Baumüller BUM 60 doit donc inclure une vérification aussi large que possible des composants liés à la défaillance initiale.

En pratique, cela signifie contrôler la section d’entrée, le circuit soft-start, le pont redresseur, le circuit intermédiaire, les condensateurs, le hacheur de freinage, la résistance ballast, les transistors IGBT, l’alimentation auxiliaire ainsi que les connexions de la carte de commande. Cette approche permet de rechercher la source du problème au lieu de se limiter uniquement aux conséquences de la panne.

Vous avez besoin d’une réparation du BUM60-03/06-54-B-001 ou du diagnostic d’un autre variateur Baumüller BUM 60 ? Confiez l’appareil à notre service pour vérification. Le diagnostic permet de déterminer l’étendue des dommages, les possibilités de remise en état ainsi que les actions nécessaires pour remettre le variateur en service dans la machine. —> Demander une réparation

En cas de panne entraînant l’arrêt de la production, le délai d’intervention est également important. Une réparation express du Baumüller BUM 60 doit toutefois toujours rester associée à un diagnostic complet des circuits essentiels. Réduire la durée du service ne doit pas signifier omettre des mesures susceptibles de révéler la véritable cause de la défaillance.
