Service du moteur Siemens 1FK7063-2AF71-1QA2

Réparation du moteur Siemens 1FK7063-2AF71-1QA2 : diagnostic, service et régénération du servomoteur

Le service du moteur Siemens 1FK7063-2AF71-1QA2 est nécessaire lorsque le servomoteur perd du couple, surchauffe, génère des erreurs d’encodeur, consomme trop de courant ou arrête la machine malgré le fonctionnement correct du système de commande. Le modèle Siemens 1FK7063 appartient aux moteurs synchrones à aimants permanents, c’est pourquoi son diagnostic exige de contrôler non seulement les enroulements et le stator, mais aussi l’encodeur, les connexions, la mécanique de l’arbre, l’isolation ainsi que la coopération avec le module d’entraînement.

Dans une usine de production, la panne de ce type de moteur est rarement une simple défaillance d’un seul composant. Siemens 1FK7063-2AF71-1QA2 peut fonctionner dans des applications de positionnement, des axes de machines, des entraînements auxiliaires, des machines-outils, des lignes d’emballage, des systèmes de transport et des systèmes d’automatisation où la répétabilité du mouvement, la précision et la réaction rapide aux signaux de commande sont essentielles. Lorsque le moteur cesse de fonctionner de manière stable, le service maintenance doit déterminer rapidement si le problème concerne le moteur, l’encodeur, les câbles, le module de puissance, le contrôleur ou la mécanique de la machine.

RGB Elektronika réalise le diagnostic, la réparation et la régénération des moteurs Siemens 1FK7063 ainsi que d’autres servomoteurs industriels. Le service comprend l’analyse des symptômes, les mesures électriques, l’évaluation de l’état mécanique, la vérification du système de retour d’information et les tests après réparation. L’utilisateur n’a donc pas à prendre de décision uniquement sur la base d’un message d’erreur de l’entraînement ou d’hypothèses issues de la production.

Appelez : +48 717 500 983

Quand le service du moteur Siemens 1FK7063-2AF71-1QA2 est-il nécessaire ?

Le service du moteur Siemens 1FK7063-2AF71-1QA2 est recommandé chaque fois que l’entraînement fonctionne de manière instable, qu’une erreur d’axe apparaît, que le moteur perd la fluidité du mouvement ou que les paramètres de fonctionnement s’écartent de l’état antérieur de la machine. En pratique, l’utilisateur ne voit souvent que l’effet final : arrêt de l’axe, alarme du servovariateur, problème de positionnement ou impossibilité de lancer le cycle automatique. La cause réelle peut se trouver plus profondément dans le système.

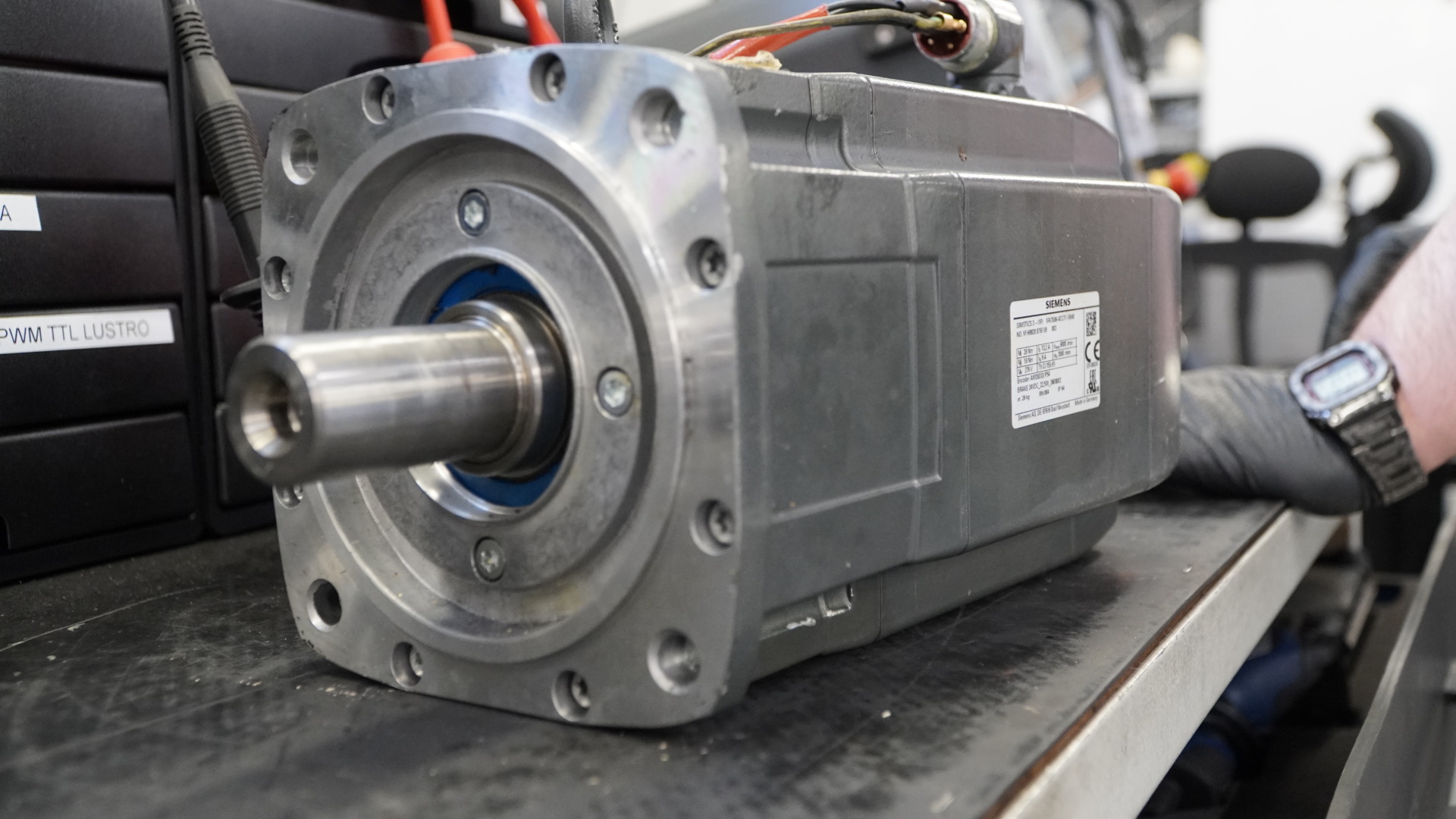

Siemens 1FK7063-2AF71-1QA2 est un moteur synchrone compact à aimants permanents, à refroidissement naturel, équipé d’un encodeur absolu monotour AS20DQI d’une résolution de vingt bits. Cette conception convient aux applications industrielles de précision, mais elle exige un diagnostic précis lorsque des erreurs de fonctionnement de l’axe apparaissent.

Il est particulièrement recommandé d’envoyer le moteur au service lorsque les situations suivantes se produisent :

• le moteur Siemens 1FK7063 ne démarre pas malgré une alimentation correcte de l’entraînement,
• l’axe s’arrête pendant le cycle de production,
• l’entraînement signale une erreur d’encodeur, une surcharge ou un écart de positionnement,
• le moteur chauffe excessivement,
• des vibrations, du bruit ou un fonctionnement irrégulier de l’arbre apparaissent,
• la consommation de courant augmente par rapport au fonctionnement antérieur de la machine,
• la machine perd la répétabilité du mouvement,
• après un arrêt ou une panne, l’axe ne peut pas être redémarré,
• des traces visibles de dommages sur les connecteurs, les câbles ou le boîtier sont présentes,
• un endommagement du stator, de l’isolation ou des enroulements est suspecté.

Quels symptômes indiquent un moteur Siemens 1FK7063 endommagé ?

Les symptômes les plus fréquents d’une panne du Siemens 1FK7063 peuvent être classés en symptômes électriques, mécaniques, thermiques et liés au signal. Cette distinction est importante, car un symptôme similaire sur le pupitre opérateur peut avoir différentes sources. Une erreur d’axe ne signifie pas toujours que le moteur est endommagé. Elle peut provenir d’un problème d’encodeur, de câble de signal, de module d’entraînement, de paramétrage ou d’une résistance mécanique dans la machine.

Symptôme dans la machine : le moteur ne démarre pas
Cause possible : endommagement des enroulements, problème d’encodeur, rupture dans les connexions, erreur de l’entraînement
À contrôler au service : résistance des enroulements, isolation, encodeur, câbles, connecteurs et module d’entraînement

Symptôme dans la machine : le moteur chauffe pendant le fonctionnement
Cause possible : surcharge de l’axe, stator endommagé, dégradation de l’isolation, courant trop élevé
À contrôler au service : mesure des enroulements, capteur Pt1000, conditions de charge et mécanique de l’entraînement

Symptôme dans la machine : l’axe perd sa position
Cause possible : erreur d’encodeur, glissement mécanique, endommagement du retour d’information
À contrôler au service : encodeur AS20DQI, connecteurs de signal, arbre, accouplement et paramètres de l’entraînement

Symptôme dans la machine : des vibrations ou du bruit apparaissent
Cause possible : roulements, arbre, défaut d’alignement, dommage mécanique
À contrôler au service : faux-rond radial, faux-rond axial, alignement et état du roulement

Symptôme dans la machine : l’entraînement signale une surcharge
Cause possible : résistance mécanique accrue, endommagement du stator, problème avec le module de puissance
À contrôler au service : courant de fonctionnement, couple de charge, enroulements, entraînement et mécanique de la machine

Symptôme dans la machine : une erreur de température apparaît
Cause possible : problème avec le capteur Pt1000, surcharge, endommagement des enroulements
À contrôler au service : capteur de température, connexions, isolation et paramètres de fonctionnement de l’axe

Dans le service industriel, il est particulièrement important de reproduire les conditions dans lesquelles la panne apparaît. Un moteur qui ne démarre pas du tout se diagnostique autrement qu’un moteur qui devient instable après échauffement, et encore autrement qu’un entraînement qui s’arrête uniquement sous une charge ou à une vitesse donnée.

Symptômes d’un stator endommagé : quand le problème commence-t-il dans les enroulements ?

Dans le cas du Siemens 1FK7063, le stator est l’un des éléments qui doivent être contrôlés très précisément, car l’état des enroulements influe directement sur le couple, la consommation de courant, la stabilité de fonctionnement et la sécurité de la poursuite de l’exploitation.
Les symptômes pouvant indiquer un problème avec le stator ou les enroulements comprennent notamment :

• des valeurs de résistance inégales entre les phases,
• une résistance d’isolation réduite,
• une hausse de la température du moteur sous charge normale,
• des alarmes de surcharge fréquentes,
• une baisse du couple disponible,
• une odeur caractéristique d’isolation surchauffée,
• des traces de surchauffe à l’intérieur du moteur,
• une augmentation de l’intensité du courant pendant le fonctionnement de l’axe,
• un fonctionnement instable lors des changements de vitesse,
• l’arrêt de la machine après plusieurs ou une dizaine de minutes de fonctionnement.

Il convient de rappeler que le Siemens 1FK7063-2AF71-1QA2 présente une résistance d’enroulement à vingt degrés Celsius de 0,64 Ω et une inductance de champ tournant de 8,5 mH. Les écarts par rapport aux valeurs de référence, les différences entre phases ou la dégradation de l’isolation peuvent signaler que le moteur nécessite une réparation ou un diagnostic plus approfondi.

Si vous suspectez un stator endommagé dans un Siemens 1FK7063, ne redémarrez pas le moteur à plusieurs reprises pour vérifier si l’erreur disparaît. Chaque nouvelle tentative de fonctionnement avec des enroulements endommagés peut augmenter l’étendue de la réparation.

Effectue-t-on un remplacement des balais dans le moteur Siemens 1FK7063 ?

Dans le cas du Siemens 1FK7063-2AF71-1QA2, un point important doit toutefois être précisé : ce modèle est un moteur synchrone à aimants permanents, et non un moteur à balais classique. Cela signifie que le remplacement typique des balais dans le moteur n’est pas une opération de service standard pour ce modèle.
Si l’utilisateur soupçonne une usure des balais et que la plaque signalétique indique Siemens 1FK7063, le problème se situe le plus souvent ailleurs. Les éléments à contrôler en priorité sont :

• les enroulements du stator,
• l’isolation entre les enroulements et le boîtier,
• l’encodeur absolu AS20DQI,
• le capteur de température Pt1000,
• les connecteurs de signal et de puissance,
• les roulements et la mécanique de l’arbre,
• le paramétrage et l’état du module d’entraînement,
• les câbles entre le moteur et l’entraînement.

Cette explication est importante non seulement sur le plan technique, mais aussi sur le plan des achats. Au lieu de commander des pièces incompatibles, il vaut mieux réaliser un diagnostic du moteur et déterminer quel sous-ensemble provoque réellement le problème. Dans le cas des servomoteurs Siemens, une mauvaise analyse peut entraîner des coûts inutiles et prolonger l’arrêt de production.

Réparation du contrôleur moteur à Wrocław : quand la panne concerne-t-elle l’entraînement et quand le moteur lui-même ?

Dans les applications servo, le moteur, les câbles, l’encodeur et le module d’entraînement forment un seul système. La défaillance d’un élément peut provoquer des alarmes sur un autre.

Par exemple, une erreur signalée par le contrôleur peut résulter de :

• un endommagement de l’encodeur dans le moteur,
• une rupture dans le câble de signal,
• des perturbations dans les connexions,
• un court-circuit ou une asymétrie des enroulements,
• une surcharge mécanique de l’axe,
• un endommagement du module de puissance,
• un mauvais paramétrage après le remplacement d’un composant,
• une charge trop élevée par rapport au couple disponible.

C’est pourquoi, en cas de panne du Siemens 1FK7063, il est recommandé de diagnostiquer toute la chaîne d’entraînement, et pas seulement un seul élément. RGB Elektronika assure le service de l’électronique industrielle et de l’automatisation industrielle, elle peut donc intervenir aussi bien sur le moteur qu’en cas de suspicion d’endommagement du contrôleur, de l’entraînement ou du module de puissance. Pour les entreprises de Wrocław et de Basse-Silésie, la rapidité d’intervention est importante, mais les services sont également réalisés pour des sites industriels de toute la Pologne et de l’étranger.

Si vous ne savez pas si le problème concerne le Siemens 1FK7063, le contrôleur moteur ou les câbles de l’axe, contactez le service RGB Elektronika. Dans le diagnostic, tout le système compte, pas seulement le message d’erreur.

Comment se déroulent la réparation et la régénération du moteur électrique Siemens 1FK7063 ?

La réparation du moteur électrique Siemens 1FK7063 doit commencer par un diagnostic qui confirme si la panne concerne la partie électrique, la partie mécanique, le retour d’information, le système de température ou la coopération avec l’entraînement. Ce n’est qu’après les mesures qu’il est possible de décider si une réparation des connexions, une régénération des sous-ensembles, un remplacement d’éléments mécaniques, des travaux sur l’encodeur ou une régénération plus large du moteur seront suffisants.

Dans le cas des servomoteurs industriels, il ne faut pas se limiter à une inspection visuelle de l’appareil. Le moteur peut sembler correct de l’extérieur, mais présenter une isolation endommagée, un encodeur instable, des roulements usés, un problème de capteur de température ou un faux-rond mécanique qui ne se révèle qu’en fonctionnement.

Données techniques du Siemens 1FK7063-2AF71-1QA2 importantes pour le diagnostic

Les données techniques du modèle Siemens 1FK7063-2AF71-1QA2 permettent d’évaluer si le moteur fonctionne dans la plage correcte et si les symptômes signalés par la machine correspondent à une surcharge, à un endommagement ou à une erreur possible du système d’entraînement.

Type de moteur : moteur synchrone à aimants permanents
Vitesse nominale avec élévation de température de 100 K : 3000 tr/min
Nombre de pôles : 8
Couple nominal avec élévation de température de 100 K : 7,3 Nm
Courant nominal : 5,6 A
Couple de maintien à l’arrêt avec élévation de température de 60 K : 9,10 Nm
Couple de maintien à l’arrêt avec élévation de température de 100 K : 11,00 Nm
Courant à l’arrêt avec élévation de température de 60 K : 6,50 A
Courant à l’arrêt avec élévation de température de 100 K : 8,00 A
Moment d’inertie : 14,700 kgcm²
Rendement : 91,0%
Puissance optimale : 2,3 kW
Couple maximal : 35,0 Nm
Courant maximal : 28,0 A
Vitesse mécanique maximale admissible : 7200 tr/min
Vitesse maximale admissible en fonctionnement avec variateur : 6400 tr/min
Poids net du moteur : 11,1 kg
Indice de protection : IP65 et bride DE IP67
Surveillance de la température : capteur de température Pt1000
Système d’encodeur : AS20DQI, encodeur absolu monotour, 20 bits
Frein de maintien : sans frein de maintien
Extrémité d’arbre : clavette

Les constantes physiques sont également importantes lors du diagnostic. La constante de couple de 1,37 Nm/A, la constante de tension de 90,5 V/1000 min-¹, la résistance d’enroulement de 0,64 Ω et l’inductance de 8,5 mH aident à évaluer si le moteur conserve les paramètres d’un appareil fonctionnel. Les écarts peuvent indiquer un problème électrique ou thermique.

Diagnostic de service du Siemens 1FK7063 étape par étape

Un service professionnel du 1FK7063 doit comprendre plusieurs étapes. En ignorer une peut conduire à une situation où le moteur redémarre après réparation, mais où le problème revient sous charge ou après l’échauffement de la machine.

• Vérification des symptômes signalés. Le service analyse si le problème concerne le démarrage, le positionnement, la surcharge, la température, l’encodeur, les vibrations ou la perte de couple.
• Inspection externe. Les connecteurs, le boîtier, l’arbre, la bride, les traces de surchauffe, les dommages mécaniques et l’état des câbles sont contrôlés.
• Mesures des enroulements. La résistance, la symétrie entre les phases et l’état de l’isolation sont contrôlés.
• Contrôle du capteur de température Pt1000. Une lecture incorrecte de la température peut provoquer des arrêts de l’entraînement ou de fausses alarmes.
• Vérification de l’encodeur AS20DQI. Le système de retour d’information, responsable de la précision de position et de la stabilité de fonctionnement de l’axe, est contrôlé.
• Évaluation de la partie mécanique. L’état des roulements, de l’arbre, du faux-rond radial, du faux-rond axial et de l’alignement est analysé.
• Analyse de la coopération avec l’entraînement. Si les symptômes indiquent un problème extérieur au moteur, le contrôleur, le module de puissance, les câbles et les paramètres du système sont également contrôlés.
• Réparation ou régénération. L’étendue des travaux est déterminée selon les résultats des mesures, et non uniquement selon la description de l’erreur.
• Tests après réparation. Le moteur doit être contrôlé afin de confirmer la conformité des paramètres et la stabilité du fonctionnement.

Un diagnostic mené de cette manière permet de réduire le risque d’une mauvaise décision d’achat. Le service maintenance reçoit une information claire : une réparation rapide du moteur est-elle possible, une régénération plus large sera-t-elle nécessaire, ou le problème se situe-t-il côté contrôleur ou mécanique de la machine.

Réparation rapide du moteur et risque d’arrêt de production

La réparation rapide du moteur est la plus importante lorsque le Siemens 1FK7063 travaille sur un axe critique pour la production. Dans ce cas, chaque heure d’arrêt influe sur le planning, le rendement de la ligne, les coûts de main-d’œuvre et les délais de réalisation des commandes. Le service doit donc non seulement réparer l’appareil, mais aussi aider à déterminer rapidement la source réelle du problème.

En pratique, l’arrêt peut se prolonger lorsque :

• le moteur est remplacé sans contrôle du contrôleur et l’erreur persiste,
• le module d’entraînement est réparé alors que le problème se trouve dans l’encodeur du moteur,
• le service achats commande une variante de moteur non compatible,
• la mécanique de la machine qui surcharge l’entraînement n’a pas été contrôlée,
• les paramètres du capteur de température n’ont pas été vérifiés,
• le moteur revient sur la machine sans tests après réparation.

C’est pourquoi, en cas de panne du Siemens 1FK7063-2AF71-1QA2, il vaut mieux suivre une procédure claire : collecter les symptômes, sécuriser les données de l’entraînement, prendre des photos de la plaque signalétique et des connecteurs, vérifier la mécanique de l’axe, puis transmettre le moteur au diagnostic. Cette approche réduit le temps de service et facilite la décision de savoir si la réparation du 1FK7063 est suffisante.

Quand la régénération du moteur électrique Siemens 1FK7063 est-elle pertinente ?

La régénération du moteur électrique Siemens 1FK7063 est pertinente lorsque le corps, la construction mécanique et les principaux paramètres de l’appareil permettent de rétablir son fonctionnement sans remplacer tout le moteur. C’est particulièrement important pour les machines où la compatibilité de montage, la conformité avec l’entraînement existant et l’absence de temps pour reconstruire le système comptent.

La régénération vaut la peine d’être envisagée lorsque :

• le modèle Siemens 1FK7063 est difficile à obtenir,
• l’achat d’un nouveau moteur implique un long délai d’attente,
• le moteur est mécaniquement adapté à un axe spécifique,
• la panne concerne des éléments réparables,
• il est important de conserver la conformité avec la documentation existante de la machine,
• l’utilisateur souhaite limiter le coût de l’arrêt et le coût d’achat d’un nouvel appareil,
• après réparation, le bon fonctionnement peut être confirmé par des tests.

Toute panne ne signifie cependant pas que la réparation sera la meilleure solution. Si les dommages sont étendus, si le corps est mécaniquement déformé, si l’encodeur n’est pas disponible ou si le coût de la régénération se rapproche du coût d’un remplacement fiable, le service doit indiquer clairement l’alternative. Pour la maintenance, le plus important est une décision techniquement sûre, et non une réparation à tout prix.

Réduisez le coût de l’arrêt de production. Confiez le service du Siemens 1FK7063-2AF71-1QA2 avant qu’une panne n’arrête toute la machine. –> Confier la réparation
