Service du moteur BAUMÜLLER GNA200LN

Le service du moteur Baumüller GNA200LN est pertinent lorsque le moteur à courant continu perd sa stabilité de fonctionnement, produit des étincelles au niveau du collecteur, surchauffe, génère des vibrations ou provoque des arrêts machine, alors que ses paramètres mécaniques et électriques peuvent encore être rétablis par diagnostic, réparation et remise en état. Dans de nombreuses applications industrielles, la réparation du Baumüller GNA200LN est plus rationnelle que l’achat d’un moteur neuf, car elle permet de conserver la compatibilité avec la machine existante, le système d’entraînement DC, la fixation et la commande.
Baumüller GNA200LN est un moteur à courant continu de forte puissance, utilisé dans des applications nécessitant un couple élevé, une régulation stable de la vitesse et un fonctionnement continu. Ces unités travaillent souvent dans des machines industrielles plus anciennes, mais toujours très précieuses, où le remplacement du moteur par un nouveau modèle pourrait impliquer une adaptation mécanique coûteuse, une modification du système de commande et une remise en service complète de l’application.
C’est pourquoi, dans la pratique de la maintenance industrielle, la question essentielle n’est pas seulement de savoir s’il faut acheter un moteur neuf, mais si le moteur Baumüller GNA200LN actuel peut être diagnostiqué, réparé et ramené en toute sécurité à ses paramètres de fonctionnement. Chez RGB Elektronika, le service des moteurs Baumüller comprend l’évaluation de l’état électrique et mécanique, la réparation des éléments usés par l’exploitation ainsi que les tests finaux après remise en état.

Appelez : +48 717 500 983

Baumüller GNA200LN comme moteur à courant continu de forte puissance dans les applications industrielles

Qu’est-ce que le Baumüller GNA200LN et où fonctionne ce type de moteur DC ?

Baumüller GNA200LN est un moteur à courant continu shunt de forte puissance, conçu pour un fonctionnement continu dans des applications industrielles exigeantes. Sa construction repose sur un circuit d’induit et un circuit d’excitation séparés, ce qui permet de contrôler précisément le couple et la vitesse de rotation.

Le moteur Baumüller GNA200LN peut fonctionner dans des machines où la régulation stable de la vitesse, le couple élevé sous charge et la coopération fiable avec un système d’entraînement DC sont essentiels. En pratique, ces moteurs se rencontrent dans les lignes de production, les machines de transformation, les applications à démarrage lourd, les entraînements principaux, les machines spéciales et les installations plus anciennes dont la modernisation exigerait d’importantes modifications mécaniques et électriques.

C’est précisément pourquoi le service Baumüller GNA200LN doit associer des compétences en mécanique, électrotechnique, commutation, isolation des enroulements et diagnostic des systèmes d’entraînement. Il ne suffit pas de remplacer les balais ou les roulements sans évaluer l’ensemble du moteur. Dans un moteur DC de forte puissance, un seul symptôme peut avoir plusieurs causes, et un diagnostic erroné peut entraîner un nouvel arrêt de la machine.

Quels sont les paramètres techniques du moteur Baumüller GNA200LN ?

Les données techniques du GNA 200 LN indiquent que le moteur existe en plusieurs variantes d’exécution. Les différences concernent notamment la tension d’induit, la puissance, la vitesse de fonctionnement et le courant d’induit. Pour le service maintenance et les techniciens, cela signifie qu’avant toute réparation ou sélection d’un remplacement, il faut lire précisément la plaque signalétique et la désignation de l’exécution.

Paramètres techniques du Baumüller GNA200LN :

• Type de moteur : moteur à courant continu shunt
• Tension d’induit : 400 V, 420 V, 460 V ou 480 V selon l’exécution
• Puissance nominale : environ 92–218 kW selon la variante
• Vitesse de fonctionnement : environ 850–2130 tr/min
• Vitesse électrique maximale : jusqu’à 3000 tr/min
• Couple nominal : environ 976–1034 Nm
• Rendement : jusqu’à environ 93,3 pour cent
• Système d’excitation : environ 2800 W, 9 A à 310 V
• Classe d’isolation : H
• Indice de protection : IP23
• Refroidissement : IC 06
• Mode de service : S1
• Masse : environ 750 kg

Ces paramètres montrent que Baumüller GNA200LN n’est pas un simple moteur destiné à une application auxiliaire légère. Il s’agit d’un entraînement industriel de forte puissance dont la panne peut arrêter une partie importante du processus de production. Dans ce cas, une réparation approximative, le choix de balais inadaptés ou l’omission des mesures d’isolation peuvent augmenter le risque d’une nouvelle défaillance.

Pourquoi une panne du Baumüller GNA200LN peut-elle arrêter la production ?

La panne d’un moteur à courant continu Baumüller dans une machine de production ne se limite souvent pas au remplacement d’un seul élément. Si le GNA200LN assure l’entraînement principal, la perte de couple, l’instabilité de rotation ou la surcharge du système d’entraînement peut affecter toute la ligne. Pour la maintenance, cela signifie une pression temporelle, la nécessité d’un diagnostic rapide et la décision d’envoyer le moteur en service ou de rechercher une unité de remplacement.

Le risque le plus important apparaît lorsque les symptômes de panne sont ignorés pendant une longue période. Des étincelles excessives au collecteur peuvent progressivement détériorer sa surface. Des balais usés peuvent dégrader la commutation et provoquer une surchauffe. Une isolation d’enroulement endommagée peut se terminer par un court-circuit. Les problèmes de roulements et de faux-rond d’arbre peuvent, à leur tour, se transmettre au collecteur, au rotor et aux éléments mécaniques de la machine.

Si le Baumüller GNA200LN commence à fonctionner de manière instable, il vaut la peine d’effectuer un diagnostic avant l’arrêt complet de l’entraînement. Une évaluation précoce de l’état du moteur permet de planifier le service, de limiter le coût de l’arrêt et de décider si une réparation d’exploitation suffit ou si une remise en état complète du moteur Baumüller sera nécessaire.

Que signifie un circuit d’induit et d’excitation séparé dans la pratique du service ?

Dans un moteur DC shunt, le circuit d’induit et le circuit d’excitation séparés permettent de contrôler la caractéristique de fonctionnement de l’entraînement, mais exigent aussi un diagnostic précis des deux circuits. Il n’est pas possible d’évaluer l’état du moteur uniquement à partir des symptômes externes ou de la seule mesure de résistance d’isolation.

Dans la pratique du service, il faut notamment vérifier la résistance de l’enroulement d’induit, la résistance de l’enroulement d’excitation, la symétrie des circuits, l’état de l’isolation par rapport à la masse, la stabilité du courant, l’état des connexions et les traces de surchauffe. Ce n’est qu’en confrontant les résultats des mesures à l’évaluation mécanique que l’on peut déterminer si la réparation du moteur DC Baumüller sera efficace.

Réparation Baumüller GNA200LN, diagnostic et remise en état du moteur Baumüller

Quels symptômes indiquent qu’un service Baumüller GNA200LN est nécessaire ?

Le service Baumüller GNA200LN est particulièrement nécessaire lorsque le moteur produit des étincelles au collecteur, perd du couple, chauffe, fait du bruit, génère des vibrations ou provoque le déclenchement des protections de l’entraînement. Ces symptômes peuvent résulter de l’usure des balais, d’un fonctionnement irrégulier du collecteur, d’une isolation dégradée, de roulements endommagés, de problèmes de refroidissement ou d’une surcharge de l’application.

Les symptômes les plus fréquents qui doivent inciter à un diagnostic sont :

• étincelles excessives au collecteur,
• augmentation de la température du bâti ou des enroulements,
• baisse du couple sous charge,
• fonctionnement instable lors des changements de vitesse,
• augmentation du courant d’induit,
• déclenchement des protections du système d’entraînement,
• vibrations transmises à la machine,
• bruit des roulements,
• odeur d’isolation surchauffée,
• fonctionnement irrégulier des balais,
• traces d’arc électrique, de brûlures ou de surchauffe sur le collecteur,
• arrêts périodiques de la machine.

Chacun de ces symptômes ne signifie pas forcément qu’un rebobinage du moteur est nécessaire. Une partie des défauts peut être éliminée par un nettoyage technique, le remplacement des balais, la remise en état du collecteur, le remplacement des roulements, la correction du système de balais ou l’amélioration du refroidissement. La condition reste toutefois un diagnostic correct avant le début de la réparation.

Si le moteur Baumüller GNA200LN produit des étincelles, surchauffe ou arrête la machine, contactez le service RGB Elektronika et décrivez les symptômes. Cela permet de planifier plus rapidement le diagnostic et l’étendue de la réparation.

Comment se déroule le diagnostic du moteur DC Baumüller avant réparation ?

Le diagnostic d’un moteur DC Baumüller doit couvrir à la fois la partie électrique et la partie mécanique. Dans le cas d’une unité de forte puissance comme le Baumüller GNA200LN, l’omission d’un domaine peut conduire à une réparation incomplète. Par exemple, remplacer les balais sans évaluer le collecteur peut ne pas éliminer la cause des étincelles, tandis que remplacer les roulements sans contrôler le faux-rond de l’arbre peut ne pas résoudre le problème de vibrations.

Lors du diagnostic, on vérifie principalement :

• la résistance d’isolation des enroulements par rapport à la masse,
• la résistance de l’enroulement d’induit,
• la résistance de l’enroulement d’excitation,
• la symétrie des circuits,
• l’état du collecteur,
• l’usure et l’ajustement des balais,
• l’état des porte-balais,
• la profondeur des interlames en mica,
• les traces d’arc électrique, de surchauffe et de brûlures,
• l’état des roulements,
• le faux-rond de l’arbre,
• l’équilibrage du rotor,
• la perméabilité et l’efficacité du refroidissement.

Dans les moteurs DC de forte puissance, l’évaluation de la commutation est particulièrement importante. Une surface de collecteur irrégulière, un mica insuffisamment évidé, des impuretés, de la poussière de balais, une pression incorrecte des balais ou des porte-balais endommagés peuvent provoquer des étincelles et une usure accélérée. Si le problème est ignoré, les dommages peuvent concerner non seulement les balais, mais aussi le collecteur, les enroulements et l’isolation.

Que comprend la remise en état du moteur Baumüller GNA200LN ?

La remise en état du moteur Baumüller GNA200LN doit comprendre le démontage, le nettoyage technique, les mesures électriques, le contrôle mécanique, la remise en état du collecteur, le remplacement des éléments usés et les tests finaux. L’étendue des travaux dépend du résultat du diagnostic, de l’historique de fonctionnement du moteur et des symptômes signalés par l’utilisateur.

Un processus typique de remise en état peut comprendre :

• le démontage du moteur et l’évaluation de l’état initial,
• le nettoyage technique de l’intérieur du moteur,
• l’élimination des impuretés, de la poussière de balais et des traces de surchauffe,
• les mesures d’isolation des enroulements,
• le contrôle de l’induit et du circuit d’excitation,
• l’évaluation du collecteur et des balais,
• le tournage ou la remise en état du collecteur,
• l’évidage du mica, si nécessaire,
• le remplacement des balais,
• la vérification des porte-balais,
• le remplacement des roulements,
• le contrôle de l’arbre,
• l’équilibrage du rotor,
• le séchage, l’imprégnation ou le rebobinage de certaines sections si l’état de l’isolation l’exige,
• l’assemblage final,
• l’essai de fonctionnement, le contrôle de température, la mesure des vibrations et l’évaluation de la stabilité de la commutation.

La remise en état des moteurs à courant continu exige de la précision, car le moteur réparé doit reprendre le travail dans une application précise. Il ne s’agit pas seulement de vérifier si le moteur tourne après l’alimentation, mais aussi s’il conserve un courant stable, une température correcte, une commutation appropriée et des paramètres de fonctionnement sous charge.

Collecteur, balais et porte-balais dans le moteur à courant continu Baumüller

Le collecteur et les balais font partie des éléments les plus importants dans le diagnostic d’un moteur à courant continu Baumüller. Leur état influence directement la qualité de la commutation, la température de fonctionnement, la stabilité du courant et la durée de vie du moteur. Les étincelles excessives ne doivent pas être considérées comme un symptôme normal d’exploitation, surtout si elles apparaissent sous charge ou s’intensifient lors des changements de vitesse.

Lors du service, on vérifie la surface du collecteur, les traces d’arc électrique, les rayures, les décolorations, les brûlures, l’ovalisation et la profondeur des interlames en mica. On contrôle également l’usure des balais, leur adaptation au collecteur, la pression, le guidage dans les porte-balais et l’état des connexions. Si le collecteur est irrégulier, son tournage ainsi que l’évidage correct du mica peuvent être nécessaires.

Enroulements, isolation et excitation dans le diagnostic du moteur DC

Dans le moteur Baumüller GNA200LN, l’état des enroulements et de l’isolation est très important. Le moteur fonctionne en service continu, souvent dans un environnement industriel difficile. C’est pourquoi l’humidité, la poussière, les impuretés, la surchauffe et le vieillissement de l’isolation peuvent progressivement réduire la sécurité de fonctionnement.

Le diagnostic comprend la mesure de la résistance d’isolation par rapport à la masse, le contrôle du circuit d’induit, le contrôle du circuit d’excitation et l’évaluation de la symétrie. Si l’isolation est affaiblie, les actions de service possibles comprennent le séchage des enroulements, l’imprégnation ou le rebobinage de sections sélectionnées. La décision dépend des résultats des mesures et de l’état réel du moteur, et non uniquement de l’âge de l’appareil.

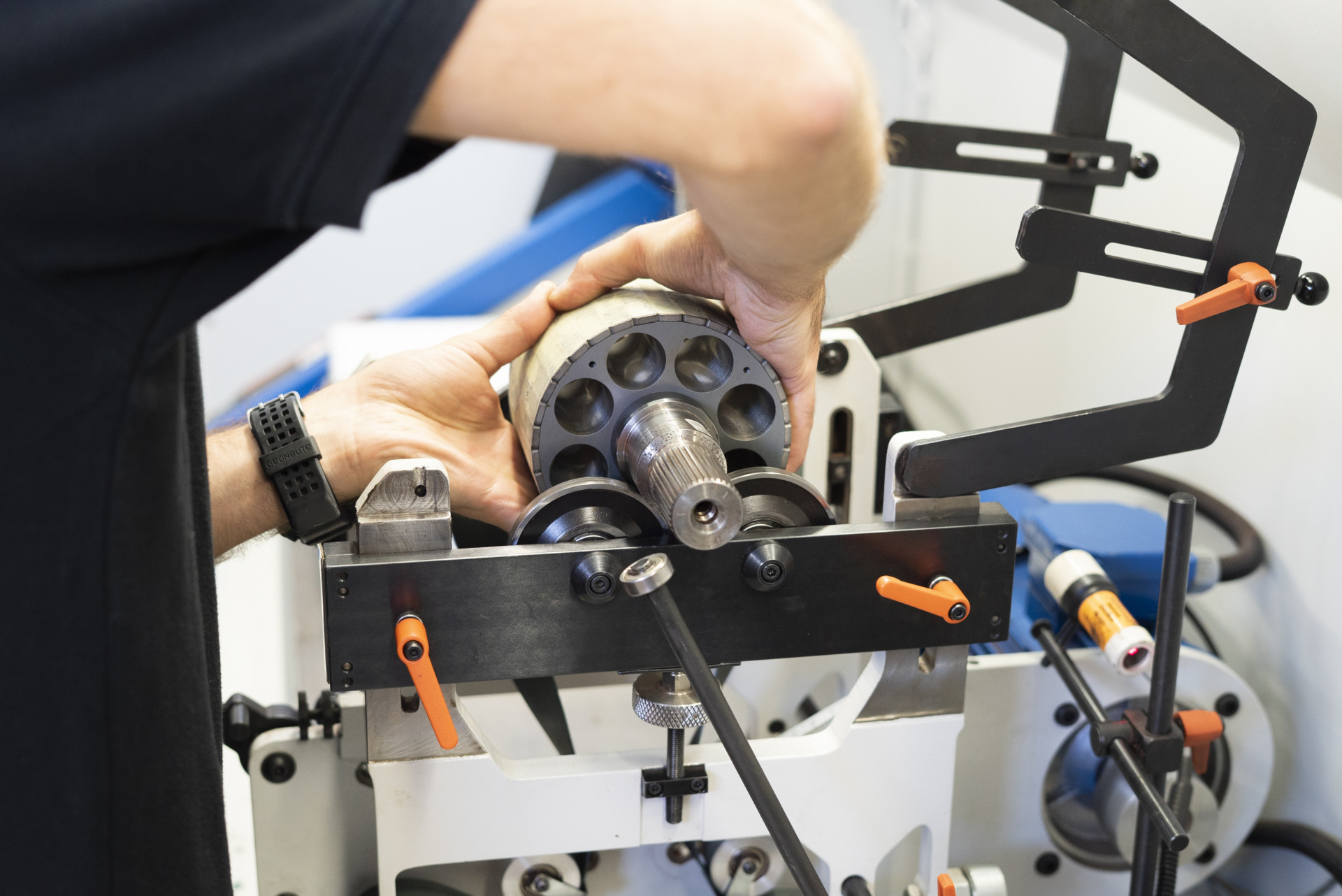

Roulements, arbre, équilibrage du rotor et tests finaux

La réparation du Baumüller GNA200LN ne doit pas se limiter à la partie électrique. Dans un moteur d’environ 750 kg et à couple nominal élevé, l’état mécanique a une importance majeure pour la durabilité de toute la remise en état. Des roulements usés, un faux-rond d’arbre, un déséquilibre du rotor ou des problèmes de refroidissement peuvent rapidement entraîner une nouvelle panne.

C’est pourquoi, lors du service, on contrôle les roulements, l’état de l’arbre, les ajustements, les vibrations et l’équilibrage du rotor. Une fois la réparation terminée, le moteur doit passer un essai de fonctionnement, un contrôle de température, une évaluation de la commutation, une mesure des vibrations et une vérification de la stabilité du courant. Ce n’est qu’après ces tests que le retour du moteur dans la machine peut être considéré comme sûr.

Quand la remise en état d’un moteur Baumüller est-elle préférable à l’achat d’un moteur neuf ?

La remise en état du moteur Baumüller GNA200LN est particulièrement justifiée lorsque le moteur fonctionne dans une machine ancienne, possède une fixation spécifique, des paramètres mécaniques atypiques ou est fortement intégré au système de régulation DC existant. Dans ce cas, l’achat d’un moteur neuf peut n’être que le début d’un projet de modernisation plus vaste.

Le remplacement par une unité neuve peut exiger :

• une adaptation mécanique de la fixation,
• des modifications de l’accouplement, de l’arbre ou de la structure de la machine,
• l’adaptation des paramètres électriques,
• des modifications du système de commande,
• la modernisation de l’alimentation,
• la remise en service de l’application,
• des tests de production après reconstruction.

Si le corps, l’arbre, les enroulements et les principaux éléments structurels peuvent être restaurés, la remise en état permet de conserver la compatibilité avec la machine et de limiter le risque de modifications imprévues dans le système. Pour le service maintenance, cela signifie souvent un chemin plus court vers la reprise de la production que la conception d’un remplacement à partir de zéro.

Si vous envisagez l’achat d’un moteur neuf au lieu d’une réparation, confiez d’abord le diagnostic du Baumüller GNA200LN. L’évaluation de l’état technique permet de comparer le coût de la remise en état avec le coût du remplacement, de l’adaptation et de l’arrêt de production.

Comment préparer le moteur Baumüller GNA200LN pour l’envoi au service ?

Avant d’envoyer le moteur Baumüller GNA200LN au service, il est utile de rassembler les informations qui accéléreront l’identification et le diagnostic. Pour le service, les données de la plaque signalétique sont importantes, mais aussi les symptômes de panne, les conditions de fonctionnement et l’historique des réparations précédentes.

Pour la demande de service, il est utile de préparer :

• une photo de la plaque signalétique,
• la désignation complète du moteur Baumüller GNA200LN,
• des informations sur la machine dans laquelle fonctionne le moteur,
• une description des symptômes de panne,
• une information indiquant si le problème est permanent ou périodique,
• des photos du collecteur, des balais et des connexions, si disponibles,
• une information sur le dernier remplacement des balais ou des roulements,
• des données sur le système d’alimentation et l’entraînement DC,
• une information indiquant si des protections ont déclenché ou si une surchauffe s’est produite.

Compte tenu de la masse du moteur et de son importance pour la production, il faut veiller à une préparation sécurisée du transport. Le moteur doit être protégé contre les dommages mécaniques, l’humidité et le déplacement sur la palette. Un envoi correctement préparé limite le risque de dommages supplémentaires avant le début du diagnostic.

Service des moteurs Baumüller chez RGB Elektronika

RGB Elektronika réalise le service des moteurs Baumüller ainsi que la réparation de moteurs industriels DC pour les clients des secteurs de la production, de l’automatisation, de la maintenance et du service machines. Pour des modèles comme le Baumüller GNA200LN, le diagnostic basé sur les mesures, l’évaluation mécanique et l’analyse des problèmes typiques des moteurs à courant continu est particulièrement important.

Le service peut comprendre le diagnostic des enroulements, le contrôle de l’isolation, l’évaluation du collecteur, le remplacement des balais, la remise en état du collecteur, la vérification des porte-balais, le remplacement des roulements, le contrôle de l’arbre, l’équilibrage du rotor et les tests finaux. Ainsi, la réparation ne se limite pas à supprimer le symptôme visible, mais couvre également la cause du problème.

Si le moteur Baumüller GNA200LN fonctionne dans une machine critique, un diagnostic rapide peut réduire le temps d’arrêt et aider à prendre la bonne décision : réparation, remise en état, rebobinage, achat de pièces ou sélection d’une solution de remplacement. C’est particulièrement important lorsque la machine ne peut pas attendre longtemps la disponibilité d’un nouvel entraînement.

Contactez RGB Elektronika si vous avez besoin d’un service Baumüller GNA200LN, d’une réparation de moteur DC Baumüller ou d’une remise en état de moteurs à courant continu pour applications industrielles. –> Confier la réparation
