Service du contrôleur CAREL PCO5000000EL0. Influence des températures élevées sur l’électronique

Le service du contrôleur CAREL PCO5000000EL0 est nécessaire lorsque l’appareil ne démarre pas, redémarre spontanément, bloque le programme, transmet des valeurs de mesure erronées ou perd la communication avec le terminal et le système BMS. L’une des causes fréquentes de ces symptômes est le fonctionnement prolongé de l’électronique à une température trop élevée. La surchauffe accélère le vieillissement des condensateurs, sollicite la section d’alimentation et peut entraîner un fonctionnement instable de l’ensemble du système HVAC/R.

Dans une installation industrielle, une défaillance complète du contrôleur ne se produit pas toujours immédiatement. Le défaut peut initialement n’apparaître qu’après l’échauffement de l’armoire électrique, sous forte charge ou à certaines heures de fonctionnement. C’est pourquoi un diagnostic efficace du contrôleur HVAC doit inclure non seulement une inspection visuelle de la carte, mais également des mesures sous charge, une analyse de la température et un test de toutes les interfaces de l’appareil.

Appelez : +48 717 500 983

Panne et surchauffe du contrôleur CAREL pCO5 – symptômes, causes et risque d’arrêt

Quel est le rôle du CAREL PCO5000000EL0 dans une installation HVAC/R ?

CAREL PCO5000000EL0 appartient à la famille des contrôleurs programmables pCO5 destinés à l’automatisation des installations HVAC/R. Les appareils de ce type sont notamment utilisés dans les centrales de traitement d’air, les groupes d’eau glacée, les systèmes frigorifiques, les pompes à chaleur et les installations utilisant des compresseurs.

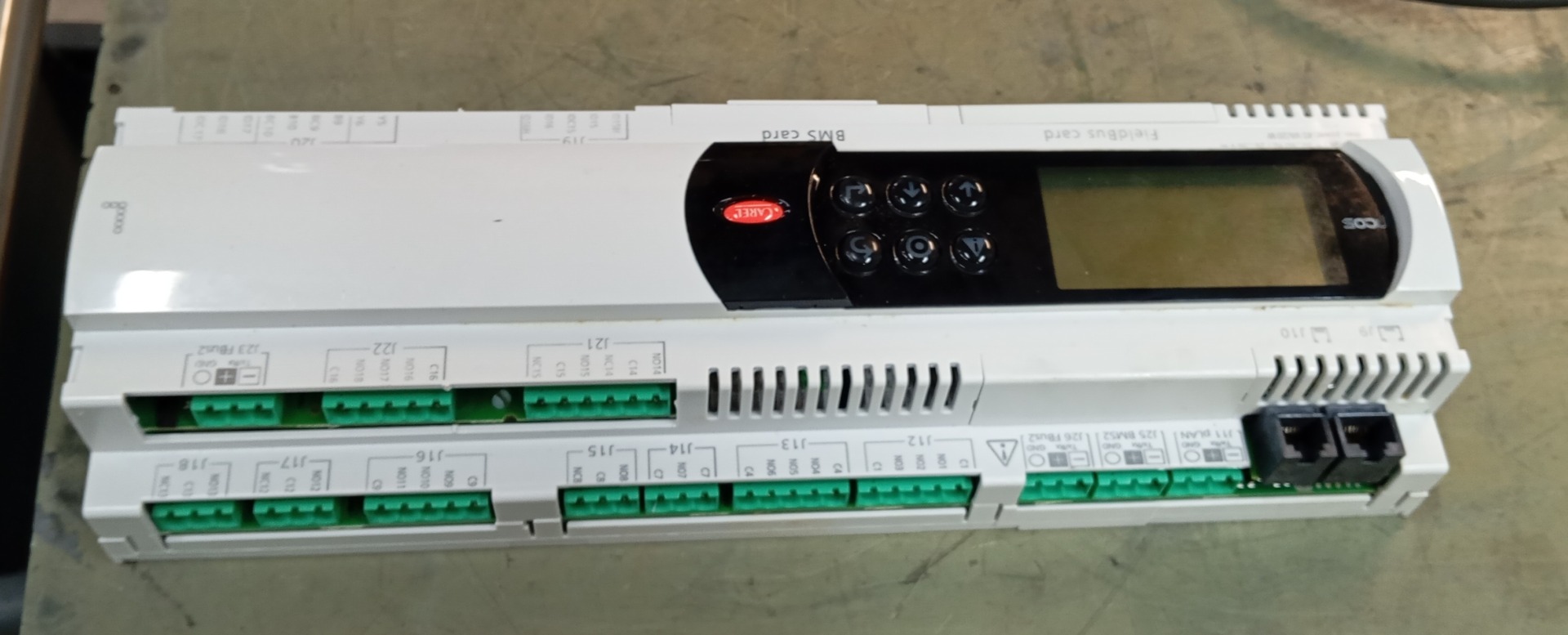

La variante PCO5000000EL0 est identifiée comme CAREL pCO5 Large avec terminal pGD1 intégré et alimentation 24 VAC/VDC. Le contrôleur exécute la logique de régulation programmée, lit les signaux des capteurs, commande les actionneurs et échange des données avec les modules d’extension, les terminaux opérateur et le système supérieur de gestion technique du bâtiment.

Selon l’application, il peut gérer le fonctionnement des ventilateurs, compresseurs, pompes, vannes, batteries de chauffage, systèmes de dégivrage et dispositifs de protection. La panne d’une seule carte peut donc arrêter non seulement un composant, mais l’ensemble du processus de refroidissement, de ventilation ou de climatisation.

Quel est l’impact d’une température élevée sur l’électronique du contrôleur ?

La température dans une armoire électrique fermée peut être nettement supérieure à celle du hall ou du local technique. La chaleur est notamment générée par les variateurs de fréquence, alimentations, contacteurs, transformateurs, convertisseurs et conducteurs fortement chargés. Si la ventilation est obstruée ou si les appareils sont installés trop près les uns des autres, l’énergie thermique n’est pas évacuée efficacement.

Un fonctionnement prolongé dans de telles conditions accélère la dégradation des matériaux isolants, des soudures, des connecteurs et des composants semi-conducteurs. Les condensateurs électrolytiques de la section d’alimentation du contrôleur sont particulièrement sensibles à la température.

Vieillissement des condensateurs et augmentation de l’ESR

Une température élevée accélère la perte de l’électrolyte à l’intérieur du condensateur. Cela entraîne une diminution progressive de sa capacité et une augmentation de l’ESR, c’est-à-dire de la résistance série équivalente. Le composant filtre moins efficacement la tension et peut lui-même dégager davantage de chaleur sous l’effet du courant d’ondulation qui le traverse.

Dans la pratique du service, on utilise une approximation selon laquelle une augmentation d’environ 10°C de la température de fonctionnement d’un condensateur peut réduire sa durée de vie prévue de moitié. Il s’agit d’une règle indicative, car la durée de vie réelle dépend également de la conception du composant, de la tension, de la charge, du courant d’ondulation et de la qualité du refroidissement.

Un condensateur usé n’est pas toujours gonflé ni visiblement endommagé. Il peut sembler intact tout en présentant un ESR élevé et une capacité insuffisante. Une simple inspection visuelle ne suffit donc pas pour évaluer la section d’alimentation.

Tensions instables, redémarrages et erreurs de communication

La baisse de l’efficacité du filtrage entraîne une augmentation de l’ondulation de tension ainsi qu’une instabilité des tensions auxiliaires alimentant le processeur, la mémoire, les entrées analogiques et les circuits de communication. Le contrôleur peut démarrer correctement après une longue période d’arrêt, puis perdre sa stabilité une fois échauffé.

Les conséquences possibles comprennent :

• des problèmes de démarrage du contrôleur,
• des redémarrages spontanés,
• le blocage du programme de commande,
• le redémarrage du terminal opérateur,
• des indications erronées des entrées analogiques,
• des changements aléatoires d’état des entrées et sorties,
• une communication pLAN ou RS485 instable,
• une perte de communication avec le système BMS,
• des alarmes répétées de l’installation HVAC/R.

Quels symptômes indiquent une panne du contrôleur CAREL pCO5 ?

Une panne du contrôleur CAREL pCO5 ne signifie pas toujours une absence totale d’alimentation. Dans de nombreux cas, les premiers signes sont des défauts irréguliers qui n’apparaissent qu’après plusieurs heures de fonctionnement ou lorsque la température ambiante augmente.

Symptôme	Cause possible	Action recommandée
Le contrôleur ne démarre pas	Défaillance de l’entrée d’alimentation, du convertisseur ou des condensateurs	Mesure de la tension d’entrée, du courant consommé et des tensions auxiliaires
Redémarrages aléatoires après échauffement	Ondulation élevée, régulateur en surchauffe ou coupure thermique	Test sous charge et contrôle par caméra thermique
Valeurs erronées des capteurs	Tension de référence instable, défaillance de l’entrée analogique ou perturbations	Test des entrées avec des signaux de référence et contrôle du cheminement des câbles
Absence de communication pLAN ou RS485	Défaillance du transceiver, de l’isolation optique, du connecteur ou de l’alimentation de l’interface	Test du port, de la terminaison, des câbles et des paramètres de communication
Absence de réaction d’une sortie	Relais usé, surcharge du canal ou défaillance de la commande	Mesure de la sortie et test avec une charge contrôlée
Le terminal pGD1 redémarre ou ne répond pas	Problème d’alimentation, de connexion pLAN ou d’électronique du terminal	Contrôle de la tension, du câble, de l’adressage et du fonctionnement d’un terminal de remplacement

Les redémarrages répétés ne doivent pas être considérés uniquement comme une erreur logicielle. Il faut d’abord vérifier la qualité de l’alimentation, la température des composants et la stabilité des tensions sur la carte.

Le contrôleur ne fonctionne qu’après refroidissement ou arrête l’installation après quelques heures de fonctionnement ? Il est préférable d’interrompre les nouvelles tentatives de démarrage et d’envoyer l’appareil pour diagnostic. La poursuite du fonctionnement à température élevée peut aggraver les dommages et compliquer la récupération de l’application.

Pourquoi le contrôleur CAREL PCO5000000EL0 surchauffe-t-il ?

La surchauffe ne résulte pas nécessairement d’une défaillance du contrôleur lui-même. Elle est souvent due à de mauvaises conditions dans l’armoire électrique ou à un problème présent dans un circuit externe.

Les causes les plus fréquentes comprennent :

• des filtres de ventilation encrassés,
• des ventilateurs d’armoire défectueux,
• une circulation d’air insuffisante,
• une distance trop faible par rapport au variateur de fréquence, à l’alimentation ou au transformateur,
• une température élevée dans le local technique,
• une sortie relais ou transistor surchargée,
• des bornes desserrées provoquant un échauffement local,
• une tension d’alimentation incorrecte,
• des perturbations générées par les contacteurs, moteurs et électrovannes,
• le cheminement des câbles de signal avec les câbles d’alimentation.

Le remplacement d’un composant visiblement endommagé sans éliminer la source de chaleur n’apporte généralement qu’un effet temporaire. Le contrôleur réparé peut tomber à nouveau en panne s’il retourne dans la même armoire électrique en surchauffe.

Service CAREL PCO5000000EL0 – diagnostic, réparation et décision de remplacement

Comment se déroule le diagnostic d’un contrôleur HVAC ?

Un service professionnel du CAREL PCO5000000EL0 doit commencer par la collecte d’informations sur les conditions dans lesquelles la panne est apparue. Il est notamment important de connaître la température dans l’armoire, le temps de fonctionnement avant l’apparition du défaut, l’historique des alarmes, les dernières modifications apportées à l’installation ainsi que le comportement du contrôleur après coupure de l’alimentation.

Sauvegarde de l’application et de la configuration

Avant toute intervention sur l’électronique, il convient, si l’état de l’appareil le permet, de sauvegarder :

• l’application de commande,
• les paramètres technologiques,
• les réglages des régulateurs et des alarmes,
• les adresses des appareils,
• la configuration de la communication,
• les informations sur les modules E/S connectés,
• l’historique des alarmes et des événements.

La copie des données est également importante lorsqu’un remplacement du contrôleur est envisagé. Un matériel fonctionnel sans le programme et la configuration appropriés ne permettra pas nécessairement de redémarrer l’installation.

Mesures d’alimentation et analyse thermographique

L’étape suivante comprend le contrôle de l’alimentation 24 VAC/VDC, aussi bien à vide que pendant le fonctionnement de l’appareil. Il convient de mesurer la valeur de la tension, l’ondulation, le courant consommé ainsi que la stabilité des tensions générées sur la carte.

Les éléments suivants doivent être contrôlés en priorité :

• les éléments de protection de l’entrée d’alimentation,
• les ponts redresseurs et les diodes,
• les condensateurs électrolytiques,
• les régulateurs de tension,
• les convertisseurs à découpage,
• les résistances de puissance,
• les connecteurs d’alimentation et les points de soudure.

Une mesure à l’aide d’une caméra thermique permet d’identifier les régulateurs, convertisseurs, résistances, relais et connecteurs atteignant une température anormalement élevée. Il est utile d’effectuer le contrôle sous une charge maîtrisée, car certains défauts n’apparaissent pas lorsque la carte est froide.

Test des entrées, des sorties et de la communication pLAN et RS485

Après stabilisation de la section d’alimentation, il faut vérifier les fonctions du contrôleur. Les entrées analogiques sont testées à l’aide de valeurs de signaux connues correspondant aux capteurs et transmetteurs pris en charge. Les entrées numériques doivent reconnaître correctement les deux états, sans commutations aléatoires ni retards.

Les sorties relais, analogiques et numériques nécessitent des tests avec une charge sûre et contrôlée. Le contrôle porte également sur les relais, optocoupleurs, circuits de commande, connecteurs et pistes du PCB.

Une étape distincte consiste à vérifier :

• la communication avec le terminal opérateur,
• le port pLAN,
• les interfaces RS485,
• la communication avec les modules d’extension,
• l’échange de données avec le système BMS,
• la stabilité du fonctionnement après échauffement de l’appareil.

En quoi consistent la réparation et la remise en état du CAREL pCO5 ?

La réparation du CAREL pCO5 doit être basée sur des mesures et non sur le remplacement préventif de composants choisis au hasard. L’étendue des travaux dépend de l’état de la carte et peut inclure la remise en état de la section d’alimentation, le remplacement des condensateurs, la réparation des convertisseurs, le remplacement des relais, optocoupleurs, circuits de communication ou connecteurs.

En cas de détérioration des connexions, une réparation des points de soudure et des pistes du PCB peut être nécessaire. En présence de décolorations ou de carbonisation du stratifié, il faut vérifier si le matériau assure toujours une isolation et une résistance mécanique suffisantes.

Après la réparation, le contrôleur doit subir des tests fonctionnels comprenant :

• la stabilité de toutes les tensions,
• le fonctionnement après échauffement,
• le démarrage après plusieurs coupures d’alimentation,
• le bon fonctionnement des entrées et sorties,
• la communication avec le terminal et les appareils externes,
• le contrôle de la température des composants remplacés et réparés.

La remise en état d’un contrôleur CAREL est pertinente lorsqu’elle permet de rétablir non seulement la possibilité de démarrage, mais également la stabilité de l’appareil dans des conditions proches du fonctionnement réel de l’installation.

Quand la réparation est-elle pertinente et quand faut-il acheter un contrôleur de remplacement ?

La réparation est généralement justifiée lorsque la défaillance concerne la section d’alimentation, les composants des entrées et sorties, les relais, les interfaces de communication ou certaines zones de la carte. La possibilité de sauvegarder ou de récupérer l’application de commande est également très importante.

Le service maintenance doit comparer le coût de la réparation non seulement au prix d’un autre contrôleur, mais également au coût de l’arrêt de l’installation. Dans les systèmes frigorifiques ou de climatisation de process, une absence de commande peut entraîner une perte des paramètres de procédé, l’endommagement du produit ou l’arrêt de toute la ligne.

Comment choisir un remplacement pour le CAREL PCO5000000EL0 ?

Le choix d’un appareil de remplacement ne doit pas se baser uniquement sur la désignation pCO5. Il faut vérifier la référence complète, la taille de la carte, le type de terminal, la tension d’alimentation, le nombre et le type d’entrées et de sorties ainsi que les interfaces de communication utilisées.

Même un matériel identique n’est pas automatiquement prêt à fonctionner sans l’application appropriée. Le remplacement doit comprendre la préparation d’une copie des données, la configuration de l’appareil, le contrôle de l’adressage et un test de fonctionnement avec l’installation.

Vous avez besoin d’une réparation ou d’un contrôleur de remplacement ? Envoyez une photo de la plaque signalétique, une description de l’application et des informations sur les symptômes. Cela facilitera l’évaluation de la solution la plus avantageuse : service du contrôleur CAREL PCO5000000EL0, achat d’un appareil fonctionnel ou modernisation du système.

Comment éviter de nouvelles pannes du contrôleur ?

Après la réparation, il convient de contrôler les conditions de fonctionnement de l’ensemble de l’armoire électrique. La prévention est particulièrement importante dans les locaux techniques et les installations frigorifiques fonctionnant en continu.

Les actions recommandées comprennent :

• la mesure régulière de la température dans l’armoire,
• le nettoyage des filtres et des conduits de ventilation,
• le contrôle des ventilateurs et des échangeurs de chaleur,
• le contrôle des condensateurs de la section d’alimentation,
• le resserrage et l’évaluation de l’état des bornes,
• le maintien d’une distance suffisante par rapport aux appareils dégageant beaucoup de chaleur,
• la séparation des câbles de signal des câbles d’alimentation,
• l’utilisation de dispositifs de protection contre les surtensions adaptés aux charges inductives,
• le contrôle de la charge des sorties du contrôleur,
• la réalisation périodique de copies du programme et de la configuration.

Il est également utile d’enregistrer la température à différents moments de la journée. Une mesure ponctuelle pendant une inspection peut ne pas révéler une surchauffe qui n’apparaît qu’à la charge maximale de l’installation.

Service, rachat et modernisation des contrôleurs CAREL chez RGB Elektronika

Tous les contrôleurs endommagés ne doivent pas être immédiatement destinés au recyclage. Après diagnostic, il est possible d’évaluer la possibilité d’une réparation, d’une utilisation comme appareil de secours ou d’un rachat en tant qu’électronique industrielle défectueuse.

Si le contrôleur est difficile à trouver et que l’installation doit fonctionner encore pendant plusieurs années, il peut être utile d’envisager une modernisation du système. Ce processus doit inclure l’analyse du programme, des signaux E/S, des protections, du terminal opérateur, de la communication BMS et de la documentation électrique. La modernisation ne peut pas se limiter au remplacement mécanique de la carte.

RGB Elektronika traite les demandes concernant le diagnostic, la réparation, la remise en état, le rachat et la sélection d’électronique industrielle. La transmission de la référence complète et d’une description de l’installation permet de choisir la solution la plus adaptée.

Confiez-nous le service du contrôleur CAREL PCO5000000EL0. Envoyez la référence de l’appareil, des photos de la carte et une description des symptômes. Sur cette base, il est possible de planifier le diagnostic, la réparation, la remise en état, le choix d’un contrôleur de remplacement ou la modernisation du système HVAC/R. —> Demander une réparation
