Sauvegarde du variateur de fréquence et restauration des paramètres du variateur dans les sites industriels

La copie de sauvegarde du variateur de fréquence est l’enregistrement des paramètres et réglages actuels de l’entraînement, qui permet de restaurer rapidement la configuration après une panne, une réparation, un remplacement de l’appareil ou une réinitialisation non planifiée. En pratique, la création d’une copie de sauvegarde du variateur de fréquence réduit considérablement le temps d’arrêt de la machine, limite le risque d’erreurs lors de la remise en service et protège le site contre une paramétrisation longue à partir de zéro.

Dans un environnement industriel, la sauvegarde des paramètres n’est pas un complément, mais un élément des bonnes pratiques de service. Cela concerne aussi bien les convertisseurs de fréquence individuels que les systèmes dans lesquels le variateur fonctionne avec un automate PLC, un panneau HMI, des modules I/O, des codeurs, des servomécanismes et des systèmes de communication industrielle. Plus la dépendance de l’entraînement au reste de la machine est importante, plus l’enregistrement correct de la configuration du variateur et la possibilité de la restaurer en toute sécurité deviennent essentiels.

Dans cet article, nous expliquons comment créer une copie de sauvegarde d’un variateur de fréquence, quand effectuer une sauvegarde, ce qu’un tel enregistrement ne couvre généralement pas et comment réaliser la restauration des paramètres du variateur de fréquence sans exposer la production à un risque supplémentaire.

Confiez la réalisation d’une copie de sauvegarde du variateur de fréquence et protégez les paramètres avant une panne, une réinitialisation ou un remplacement de l’appareil.

Appelez : +48 717 500 983

Comment réaliser une copie de sauvegarde d’un variateur de fréquence et que faut-il exactement sécuriser ?

Qu’est-ce qu’une copie de sauvegarde d’un variateur de fréquence et pourquoi est-elle importante pour la maintenance ?

La sauvegarde des paramètres du variateur de fréquence consiste à enregistrer la configuration actuelle de l’appareil sur un support externe ou sur un ordinateur de service. Un tel fichier permet de restaurer ultérieurement les réglages responsables du mode de fonctionnement de l’entraînement, de la réaction aux signaux de commande, des rampes, des fréquences, des entrées et sorties, de la communication ainsi que d’autres fonctions importantes pour le processus.

Du point de vue du service maintenance, c’est l’une des protections les plus simples contre un problème qui survient en pratique plus souvent qu’il ne le devrait : l’appareil tombe en panne, part en réparation ou est remplacé, et le site ne dispose pas des paramètres enregistrés. Dans ce cas, même un variateur de fréquence opérationnel ne garantit pas une reprise rapide du fonctionnement, car il devient nécessaire de reconstituer manuellement les réglages à partir d’une documentation incomplète, de la mémoire des opérateurs ou de comparaisons avec une machine similaire.

L’absence de sauvegarde peut signifier :

• un arrêt machine prolongé,
• un risque accru d’erreur lors de la reparamétrisation,
• la nécessité d’un diagnostic supplémentaire du système d’entraînement,
• des difficultés à restaurer la communication avec le PLC, le HMI ou le système supérieur,
• une augmentation du coût de la production perdue.

C’est pourquoi l’enregistrement de la configuration du convertisseur de fréquence doit être traité comme un standard lors des interventions de service, des arrêts planifiés et de toute opération susceptible d’affecter les réglages de l’appareil.

Quand la création d’une copie de sauvegarde du variateur de fréquence est-elle obligatoire ?

Dans la pratique industrielle, la question comment réaliser une sauvegarde du variateur de fréquence doit toujours se poser avant de commencer toute intervention sur l’entraînement. C’est particulièrement important dans plusieurs situations :

• avant l’envoi du variateur de fréquence en réparation,
• avant le remplacement du convertisseur de fréquence par un appareil neuf ou reconditionné,
• avant une déconnexion planifiée de l’appareil de l’alimentation pendant une période prolongée,
• avant une mise à jour du firmware ou une modification de configuration,
• avant une modernisation de la machine,
• après la mise en service et l’optimisation du processus,
• après chaque modification importante des paramètres de l’entraînement.

Il est également recommandé d’effectuer des copies régulièrement, et pas seulement de manière réactive. Si le variateur de fréquence fonctionne dans une zone critique de la ligne de production, s’il est responsable du transport, du dosage, de l’application, de l’enroulement, de l’usinage ou de la synchronisation de vitesse, une sauvegarde à jour peut décider si la panne se termine par une courte intervention ou par plusieurs heures d’arrêt.

Comment faire une copie de sauvegarde du variateur de fréquence depuis le panneau opérateur ?

Dans de nombreux cas, comment faire une copie de sauvegarde du variateur de fréquence peut être résolu sans utiliser d’ordinateur. Si l’appareil est équipé d’un panneau opérateur avec fonction de copie des paramètres, l’enregistrement de la configuration peut être effectué directement depuis le menu du variateur.

Cette méthode est particulièrement utile lorsque :

• le service intervient en conditions de terrain,
• il n’y a pas d’accès à un ordinateur portable de service,
• il faut copier rapidement les réglages entre appareils,
• le site souhaite restaurer la configuration dans un système d’entraînement simple.

La procédure générale se présente comme suit :

• accès au menu des paramètres ou à la fonction de copie,
• sélection de l’option d’exportation ou d’enregistrement de la configuration,
• enregistrement des données sur le panneau ou sur un support compatible avec le modèle concerné,
• vérification que l’opération s’est terminée correctement,
• description de la copie avec la date, la machine et l’emplacement.

Il faut toutefois garder à l’esprit que l’étendue des données copiées dépend du fabricant, du modèle et de la version de l’appareil. C’est précisément pourquoi la seule présence d’une option de copie ne garantit pas encore que l’enregistrement couvre tous les éléments nécessaires à la restauration complète des fonctions de l’entraînement.

Comment réaliser une sauvegarde du variateur de fréquence sur un ordinateur portable via USB et le logiciel du fabricant ?

Si un ordinateur de service est disponible, une solution plus pratique et généralement plus sûre consiste à utiliser le port USB ou une interface de communication ainsi que le logiciel dédié du fabricant. Un exemple peut être DriveWizard pour les variateurs de fréquence de marque Yaskawa, mais des outils analogues sont également proposés par d’autres fabricants d’entraînements.

Le travail avec un logiciel de service offre plusieurs avantages importants :

• il permet une lecture plus complète des paramètres,
• il facilite la comparaison des réglages avec l’état usine,
• il permet de détecter plus rapidement les modifications non autorisées ou accidentelles,
• il simplifie l’archivage et le versionnement des fichiers,
• il accélère la restauration ultérieure des paramètres du variateur de fréquence.

Dans les environnements aux exigences organisationnelles plus élevées, il est recommandé que la sauvegarde fasse partie d’une procédure plus large comprenant également le numéro de machine, le numéro de ligne, le modèle de l’appareil, la version du programme, la date, l’heure, la personne ayant réalisé l’enregistrement et l’information indiquant si la configuration a été vérifiée après l’exportation.

Comment décrire et archiver les fichiers de configuration du convertisseur de fréquence ?

La réalisation de la copie n’est que la moitié du succès. Il est tout aussi important de savoir si, après quelques mois ou après une panne survenue la nuit, quelqu’un pourra retrouver rapidement le bon fichier. C’est pourquoi l’enregistrement de la configuration du variateur de fréquence doit être associé à une nomenclature et à un archivage ordonnés.

Un schéma simple et technique de nom de fichier fonctionne bien, par exemple :

serie_modele_machine_ligne_date_heure

Un tel enregistrement facilite l’identification de la bonne version et réduit le risque de charger des paramètres inadaptés dans un autre appareil. Dans l’archive, il est également utile de conserver :

• une photo de la plaque signalétique du variateur de fréquence,
• l’information sur l’emplacement de l’appareil dans la machine,
• des captures d’écran des paramètres clés,
• une note sur la communication avec le PLC, le HMI ou le système supérieur,
• la documentation des modifications introduites pendant le service.

C’est particulièrement important lorsque de nombreux variateurs de fréquence, servomécanismes, démarreurs progressifs et convertisseurs similaires fonctionnent dans le site, et que les différences entre les configurations semblent mineures, mais sont critiques du point de vue du processus.

Que ne couvre généralement pas la sauvegarde des paramètres du variateur de fréquence ?

C’est l’un des points les plus importants et, en même temps, une cause fréquente de problèmes lors de la remise en service. En pratique, de nombreuses personnes supposent que, puisque la copie des paramètres du variateur de fréquence a été réalisée, il sera possible de restaurer entièrement le fonctionnement du système. Ce n’est pas toujours le cas.

Les programmes standard de sauvegarde des paramètres n’enregistrent souvent pas tout ce qui influence la logique de fonctionnement de l’appareil et de toute la machine. Cela signifie que la restauration des seuls réglages peut ne pas suffire à obtenir un comportement de fonctionnement identique.

Appelez : +48 717 500 983

Logique de commande et fonctions réalisées par le variateur lui-même

Si le variateur de fréquence ne remplissait pas seulement le rôle d’entraînement, mais réalisait également des éléments de son propre algorithme de commande, la seule sauvegarde des paramètres peut être insuffisante. Cela concerne les situations dans lesquelles l’appareil gérait une séquence de fonctionnement non standard, des fonctions logiques, des dépendances temporelles, des conditions de sécurité ou d’autres fonctions rappelant un automate simple.

Dans ce cas, il peut être nécessaire de :

• utiliser un logiciel spécialisé supplémentaire,
• obtenir le programme utilisateur auprès de l’auteur de la mise en œuvre,
• analyser la documentation technique de la ligne,
• comparer le comportement du système avec d’autres postes en fonctionnement.

Réglages de communication, dépendances avec PLC et HMI ainsi que données de processus

Un problème similaire concerne les dépendances système. Le variateur de fréquence peut faire partie d’un système plus vaste dans lequel il coopère avec un PLC, un panneau opérateur, des modules I/O, des codeurs ou un système de commande supérieur. Si la configuration comporte des dépendances de communication ou un mappage des signaux de processus, leur restauration nécessite souvent une connaissance plus large que la simple lecture de la liste des paramètres.

C’est pourquoi, lors de la sécurisation d’une machine, il convient de penser non seulement à l’entraînement, mais à tout l’environnement de commande. Cette approche augmente considérablement les chances d’un démarrage rapide et sûr après le service.

Comment restaurer les paramètres du variateur de fréquence après une panne, une réparation ou un remplacement de l’appareil ?

Restauration des réglages du variateur de fréquence étape par étape

La restauration des réglages du variateur de fréquence doit être réalisée selon une procédure structurée, et non comme une opération rapide effectuée sous la pression du redémarrage de la ligne. Même un fichier de sauvegarde correct ne garantit pas le succès si l’entraînement neuf ou réparé diffère par sa version, son exécution, sa carte de communication ou son étendue fonctionnelle.

Une procédure de restauration sûre comprend généralement :

• la vérification du modèle, de la version et de la compatibilité matérielle du variateur,
• le contrôle de l’état de l’installation, du câblage et de l’alimentation,
• le chargement de la configuration enregistrée,
• le contrôle des paramètres critiques les plus importants,
• le test des entrées, des sorties et de la communication,
• un démarrage d’essai sans charge ou en mode contrôlé,
• la vérification finale du fonctionnement de la machine dans les conditions du processus.

C’est précisément à cette étape que l’on constate la valeur pratique d’une sauvegarde bien préparée. Au lieu de reconstituer manuellement les réglages, l’équipe peut se concentrer sur le contrôle de conformité et sur la confirmation rapide du bon fonctionnement du système.

Comment vérifier si la configuration restaurée est conforme à la machine ?

La restauration des paramètres du variateur de fréquence ne doit pas s’arrêter au simple import du fichier. Une vérification fonctionnelle est encore nécessaire, car même un léger écart peut influencer la sécurité, la dynamique du mouvement, la stabilité du processus ou la communication avec d’autres appareils.

Après la restauration des réglages, il convient de vérifier en priorité :

• la source de consigne de fréquence et la source de commande de démarrage,
• la configuration des entrées et sorties numériques et analogiques,
• les paramètres du moteur et des protections,
• les temps des rampes d’accélération et de freinage,
• les réglages de communication,
• la réaction aux erreurs et aux alarmes,
• le comportement de l’entraînement pendant le cycle de travail réel.

Si la machine utilise une logique plus complexe, il est recommandé de réaliser la mise en service avec la participation d’une personne qui connaît l’application du point de vue du processus, et pas seulement du point de vue électrique. Cela limite le risque d’une situation dans laquelle l’appareil fonctionne correctement sur le plan technique, mais n’exécute pas la bonne séquence de travail.

Erreurs les plus fréquentes lors de la copie des paramètres d’un convertisseur de fréquence

La copie des paramètres du convertisseur semble être une opération simple, mais c’est justement là qu’apparaissent en pratique de nombreux problèmes qui prolongent ensuite le service et la remise en route. Les erreurs les plus fréquentes sont :

• l’absence de sauvegarde à jour après les dernières modifications,
• des noms de fichiers peu lisibles et l’absence de versionnement,
• le chargement de la configuration dans un modèle incompatible,
• l’absence de vérification des réglages après l’import,
• l’omission de la logique de fonctionnement réalisée par le variateur lui-même,
• l’absence de documentation de la communication avec le PLC, le HMI et d’autres appareils,
• le fait de considérer la sauvegarde comme une reproduction complète de tout le système.

Dans la pratique de service, ce n’est pas l’absence du fichier lui-même qui provoque le plus de problèmes, mais l’absence du contexte technique complet. C’est pourquoi une sauvegarde correctement réalisée doit faire partie d’une procédure de diagnostic et de documentation plus large.

Quand une sauvegarde suffit-elle, et quand faut-il une réparation, un remplacement ou une modernisation ?

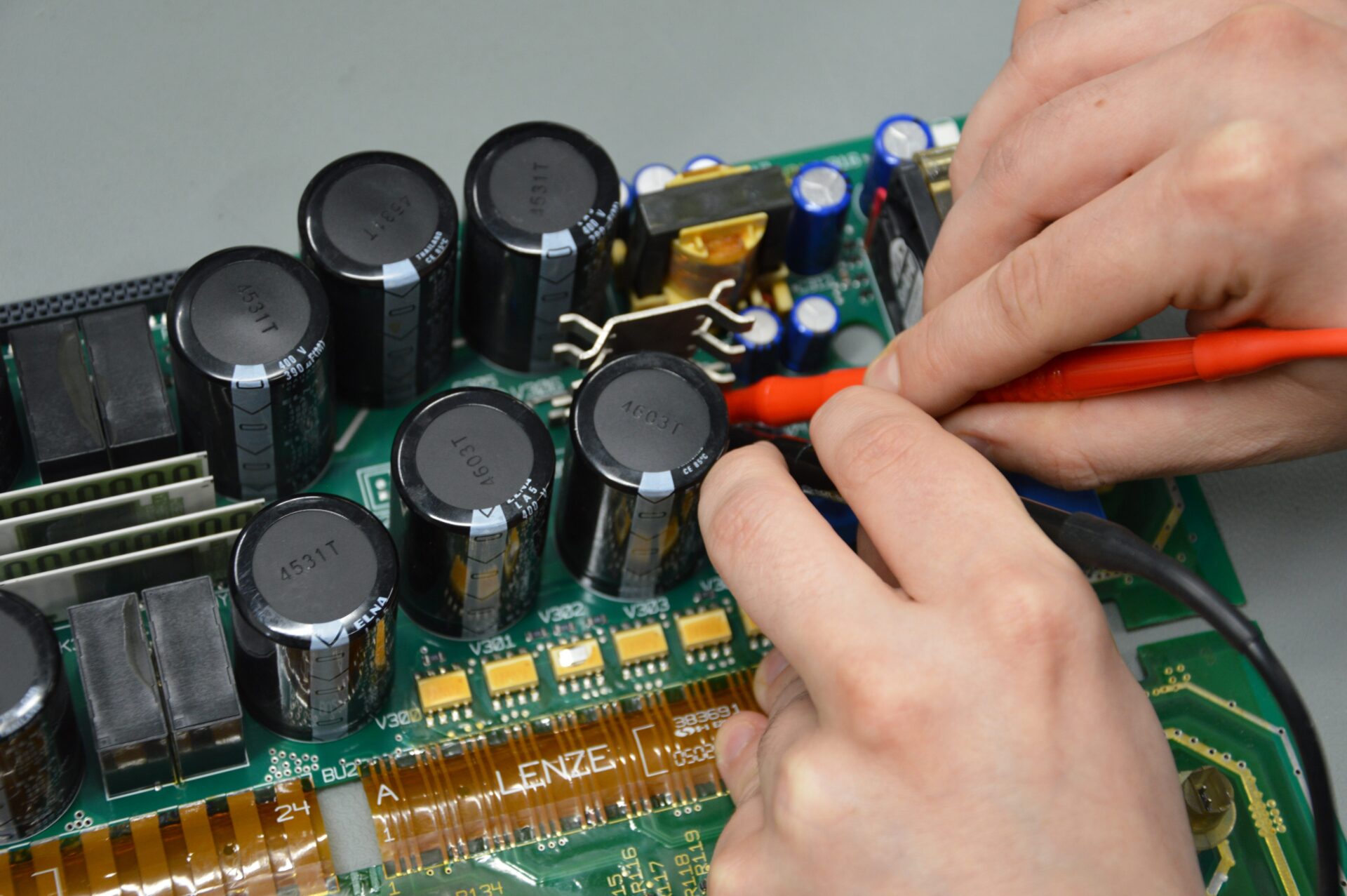

Toutes les situations ne se terminent pas par la restauration des réglages. Parfois, le problème ne concerne pas des paramètres perdus, mais une défaillance de l’électronique de commande, de l’étage de puissance, de la communication ou de composants coopérant avec l’entraînement. Dans ce cas, la seule sauvegarde ne rétablira pas le fonctionnement de la machine.

De manière simplifiée, on peut le distinguer ainsi :

• La sauvegarde et la restauration des paramètres suffisent lorsque le problème concernait la perte des réglages, le remplacement de l’appareil ou la restauration contrôlée de la configuration.
• La réparation est nécessaire lorsque le variateur de fréquence présente une défaillance électrique, électronique ou fonctionnelle.
• Le remplacement est justifié lorsque la réparation de l’appareil n’est pas rentable, qu’il n’est pas disponible ou qu’il ne répond pas aux exigences de l’application.
• La modernisation a du sens lorsque l’ancien entraînement limite la fiabilité, la communication, la sécurité ou les capacités de production.

D’un point de vue économique, il convient d’évaluer non seulement le prix de l’appareil lui-même, mais aussi le coût de l’arrêt, le temps de remise en service, la disponibilité des pièces, le risque de pannes répétées ainsi que l’impact sur la continuité de production.

Quand vaut-il la peine de confier la réalisation d’une copie de sauvegarde du variateur de fréquence à un service spécialisé ?

La réalisation professionnelle d’une copie de sauvegarde du variateur de fréquence ne se limite pas à l’export d’un fichier, mais comprend aussi l’évaluation de la capacité de cet enregistrement à protéger réellement les fonctions clés du système. Dans la pratique de service, c’est souvent cette étape qui détermine si la restauration ultérieure des paramètres se déroulera rapidement et sans problème.

Si vous souhaitez limiter le risque d’erreurs lors du remplacement de l’entraînement, de la réparation du variateur de fréquence ou d’un arrêt machine planifié, il vaut la peine de sécuriser la configuration à l’avance et de vérifier si elle couvre tous les éléments essentiels du fonctionnement du système. C’est une petite action organisationnelle qui peut économiser de nombreuses heures d’arrêt et des tentatives de mise en service coûteuses.

Vous avez besoin d’un support pour réaliser une copie de sauvegarde du variateur de fréquence, restaurer les paramètres après réparation ou préparer l’appareil au remplacement ? Dans ce type d’intervention, ce n’est pas seulement l’enregistrement des paramètres qui compte, mais aussi la vérification correcte de la logique de fonctionnement, de la communication et de la conformité avec l’application. Une sauvegarde bien préparée accélère considérablement le service et réduit le risque de problèmes au démarrage.
