Réparation Siemens 6SE6440-2UD34-5FA1 : comment reconnaître une panne du variateur MICROMASTER 440?

Une panne du variateur Siemens 6SE6440-2UD34-5FA1 peut être suspectée notamment lorsque l’entraînement se coupe de façon répétée sous charge, signale des défauts de surintensité, de tension du circuit intermédiaire ou de température, ou n’est pas en mesure de piloter correctement le moteur. Avec le MICROMASTER 440, le code de défaut à lui seul ne confirme toutefois pas une panne de l’électronique. Il faut l’analyser avec l’historique de diagnostic, les conditions de charge, l’alimentation, l’état du moteur et les paramètres de commande. Les défauts F0001, F0002, F0003, F0004, F0005, F0011, F0015 et F0020 sont particulièrement importants, de même que les informations enregistrées dans le variateur et accessibles notamment via r0947, r0948, r0949 et r2110.

Cette approche est importante en maintenance. Remplacer un variateur uniquement parce que l’appareil affiche un code de défaut peut ne pas éliminer la cause réelle du problème. À l’inverse, effacer plusieurs fois les alarmes sans effectuer de diagnostic peut compliquer l’identification ultérieure des conditions dans lesquelles l’entraînement s’arrête.

Appelez-nous : +48 717 500 983

Quels symptômes indiquent une panne du variateur Siemens MICROMASTER 440 ?

Quels sont les principaux paramètres du Siemens 6SE6440-2UD34-5FA1 ?

Le Siemens 6SE6440-2UD34-5FA1 appartient à la famille de variateurs de fréquence MICROMASTER 440, conçus pour commander la vitesse et le couple des moteurs électriques triphasés. Lors du diagnostic, il est important d’utiliser la référence complète de l’appareil, car les différentes variantes du MICROMASTER 440 présentent des paramètres électriques différents.

Les principaux paramètres de cette variante sont :

• alimentation : 3 AC 380-480 V ±10%,
• puissance nominale CT : 45 kW / 60 hp,
• puissance de sortie : 68,6 kVA,
• courant de sortie CT : 90 A,
• courant d’entrée CT : 87 A,
• courant d’entrée CT : 87 A,
• courant de sortie VT : 110 A,
• courant d’entrée VT : 104 A,
• protection prévue : 160 A.

Le MICROMASTER 440 utilise un système de commande à microprocesseur et des transistors IGBT. L’entraînement peut fonctionner notamment en commande V/f classique, en Sensorless Vector Control et en commande vectorielle avec codeur. Des fonctions de régulation du couple, de compensation du glissement, de redémarrage automatique, de flying restart et de régulation PID sont également disponibles.

Cela a une importance directe lors du diagnostic. Un comportement incorrect de l’entraînement n’est pas toujours causé par un étage de puissance endommagé. Des symptômes similaires peuvent apparaître lorsque les paramètres sont mal configurés, que les données moteur sont incorrectes, que les rampes d’accélération ou de décélération sont trop courtes ou que les conditions d’alimentation sont inadaptées.

Un code de défaut signifie-t-il toujours que le variateur est endommagé ?

Non. Un code de défaut du MICROMASTER 440 indique la zone dans laquelle le variateur a détecté une anomalie, mais il ne signifie pas toujours que l’appareil lui-même est physiquement endommagé. Par exemple, une surintensité peut être liée à l’étage de puissance, mais elle peut aussi apparaître à la suite d’un court-circuit dans le circuit moteur, de paramètres de commande incorrects ou d’un temps d’accélération très court.

Il en va de même pour les alarmes thermiques. Le variateur surveille non seulement ses propres conditions thermiques mais aussi, si la configuration le prévoit, la température du moteur. Le diagnostic doit donc couvrir l’ensemble du système d’entraînement : alimentation, variateur, câbles, moteur, capteurs et réglages de commande.

Que signifient F0001, F0002 et F0003 ?

Parmi les codes les plus importants pour le diagnostic du Siemens 6SE6440-2UD34-5FA1 figurent les défauts liés au courant et à la tension du circuit intermédiaire DC-link.

F0001 – surintensité ou conditions de court-circuit

F0001 est particulièrement important, car il indique des conditions liées à un courant excessif ou à un court-circuit. S’il apparaît principalement au démarrage ou lors d’une augmentation rapide de la charge, il faut analyser les conditions de fonctionnement ainsi que les rampes d’accélération configurées.

Si le défaut apparaît quel que soit le type de charge ou commence à se répéter de plus en plus souvent, un diagnostic plus approfondi du système d’entraînement est justifié. Il convient notamment de prendre en compte la charge, le circuit moteur, les paramètres de commande, le temps d’accélération et l’état du variateur lui-même.

F0002 – tension DC-link trop élevée

F0002 est associé à une tension excessive du circuit intermédiaire DC-link. Le problème peut notamment apparaître lors d’un freinage intensif. L’énergie renvoyée par le système mécanique influence alors les conditions dans le DC-link.

Si le défaut apparaît pendant le freinage de la machine, il faut analyser les réglages de la rampe de décélération ainsi que les conditions de fonctionnement du système.

F0003 – tension DC-link trop faible

F0003 indique une tension trop faible du circuit intermédiaire DC-link. Si le défaut se répète, le diagnostic ne doit pas se limiter à l’électronique du variateur. Les conditions d’alimentation de l’appareil doivent également être contrôlées.

Que signifient les avertissements A0501, A0502 et A0503 ?

Il est utile de prêter attention non seulement aux défauts qui arrêtent l’entraînement, mais aussi aux avertissements qui les précèdent. Le MICROMASTER 440 peut signaler que l’appareil approche d’une valeur limite définie avant qu’un déclenchement ne se produise.

Les principaux avertissements sont :

• A0501 – limitation de courant,
• A0502 – approche de la limite de surtension,
• A0503 – approche de la limite de sous-tension.

Par exemple, un temps d’accélération trop court peut conduire à A0501 puis à F0001. À l’inverse, un freinage trop agressif peut conduire à A0502 puis à F0002.

Cette séquence de messages est particulièrement précieuse pour le diagnostic, car elle permet de reconstituer le déroulement du problème au lieu de n’en voir que l’effet final.

Comment reconnaître les problèmes thermiques du MICROMASTER 440 ?

Dans le Siemens MICROMASTER 440, la surveillance thermique de l’étage de puissance couvre plusieurs zones. L’entraînement surveille la température du dissipateur thermique, la température de jonction des IGBT et la charge thermique selon la méthode i²t.

Les avertissements A0504 et A0505 indiquent que des conditions thermiques défavorables sont en train d’être atteintes, tandis que la documentation mentionne notamment les défauts F0004 et F0005 liés au dépassement des conditions admissibles de température ou de charge.

En pratique, un signe particulièrement important est le cas où le variateur fonctionne correctement juste après la mise en marche, mais commence à se déclencher de manière répétée après échauffement ou lorsque la charge augmente.

La documentation du MICROMASTER 440 indique également qu’un problème de ventilateur peut se manifester indirectement par une hausse de la température du dissipateur thermique. Lors de la maintenance du MICROMASTER 440, il faut donc analyser non seulement le message thermique lui-même, mais aussi les conditions de refroidissement et le type de charge présent avant le déclenchement.

F0011 et F0015 signifient-ils que le variateur est en panne ?

Pas toujours. Le MICROMASTER 440 dispose de fonctions de protection thermique du moteur et peut fonctionner avec des capteurs de température PTC ou KTY84.

Lorsque la surveillance PTC est active, le dépassement d’un niveau défini entraîne d’abord l’avertissement A0511, puis un déclenchement avec le code F0011.

De son côté, F0015 peut apparaître en raison d’un problème dans le circuit du capteur de température, par exemple une coupure ou un court-circuit. Dans ce cas, le diagnostic doit couvrir non seulement l’électronique du variateur, mais également le capteur de température du moteur et son câblage.

C’est l’un des exemples montrant pourquoi la simple lecture du code ne suffit pas pour conclure qu’une réparation du Siemens 6SE6440-2UD34-5FA1 est nécessaire.

Que faut-il contrôler en cas de défauts F0020 et F0022 ?

F0020 indique une zone liée à la perte d’une phase d’alimentation. Si le code se répète, il faut donc prendre en compte les conditions d’alimentation de l’entraînement. Se concentrer uniquement sur la carte de commande du variateur peut, dans ce cas, orienter le diagnostic dans une mauvaise direction.

La documentation mentionne également F0022 dans le groupe des défauts liés à la protection et à la surveillance du module de puissance. Si le code se répète pendant le fonctionnement de la machine, il est important de consigner les conditions exactes de son apparition et de les comparer avec les autres informations de diagnostic disponibles dans l’entraînement.

Où le MICROMASTER 440 enregistre-t-il l’historique des défauts ?

L’une des sources d’information les plus précieuses lors du diagnostic du MICROMASTER 440 est la mémoire des défauts. Elle est particulièrement importante pour les pannes intermittentes, difficiles à reproduire une fois la machine arrêtée.

Les principaux paramètres de diagnostic sont :

• r0947 – codes de défaut enregistrés,
• r0948 – informations liées au moment d’apparition du défaut,
• r0949 – valeur de défaut associée à l’événement enregistré,
• P0952 – paramètre lié au nombre de messages enregistrés,
• r2110 – historique des avertissements.

Avant de réinitialiser l’entraînement ou de modifier des paramètres, il est préférable de lire et d’enregistrer d’abord l’historique des défauts et des avertissements.

Pour le diagnostic en atelier, l’information « F0001 apparaît après plusieurs secondes de fonctionnement lorsque la charge augmente » est bien plus utile que la simple indication « le variateur signale F0001 ».

Si le Siemens 6SE6440-2UD34-5FA1 arrête la machine, il est recommandé de relever les codes de défaut, l’historique des alarmes, les conditions de charge et le moment où le problème apparaît avant d’envoyer l’appareil en maintenance. Ces données peuvent faciliter considérablement le démarrage du diagnostic.

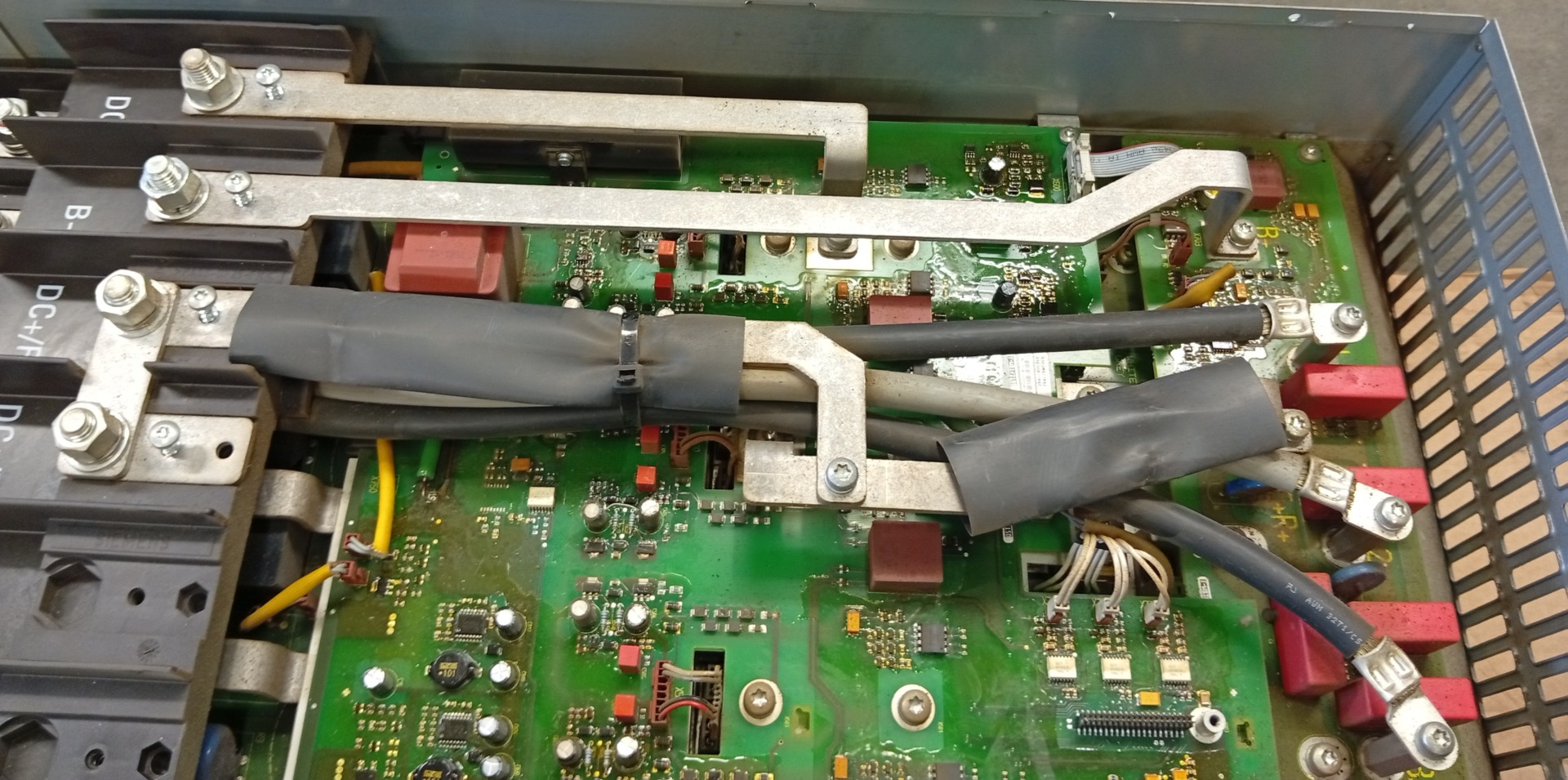

Comment se déroule le diagnostic et la réparation du Siemens 6SE6440-2UD34-5FA1 ?

Par où commencer le diagnostic du MICROMASTER 440 ?

Le diagnostic doit commencer par la collecte d’informations, et non par l’effacement aléatoire des codes ou la modification des paramètres. Il faut d’abord déterminer quand le problème apparaît, sous quelle charge et à quelle phase du cycle de la machine.

Dans la pratique du service, les informations suivantes sont particulièrement utiles :

• la référence complète Siemens 6SE6440-2UD34-5FA1,
• le code de défaut ou d’avertissement actuel,
• l’historique des défauts et des alarmes,
• l’information indiquant si la panne apparaît au démarrage, au freinage ou en régime établi,
• l’information indiquant si le problème apparaît uniquement après l’échauffement de l’appareil,
• le comportement de l’entraînement lorsque la charge varie,
• les informations sur le moteur et son mode de surveillance,
• les informations sur les modifications de paramètres effectuées avant l’apparition de la panne.

Ce n’est qu’en recoupant ces données que l’on peut distinguer logiquement les problèmes liés à l’alimentation, au moteur, à la configuration et au variateur lui-même.

Comment distinguer une panne électronique d’un problème de configuration ?

Le MICROMASTER 440 offre de nombreuses possibilités de commande, de sorte que les paramètres de l’entraînement influencent directement son comportement. Sensorless Vector Control, commande vectorielle avec codeur, régulation du couple, compensation du glissement, rampes d’accélération et de décélération ainsi que données moteur forment un ensemble d’interdépendances à prendre en compte lors du diagnostic.

Si le problème est apparu immédiatement après une modification des paramètres, un remplacement du moteur ou une intervention sur l’installation, le diagnostic doit également inclure la configuration.

En revanche, si le variateur fonctionnait dans des conditions inchangées et commence à se déclencher de façon répétée sous charge, après échauffement ou à un moment caractéristique du cycle, l’état du système d’entraînement doit être contrôlé plus en profondeur.

La règle la plus importante est la suivante : le code de défaut doit être interprété avec les conditions dans lesquelles il apparaît.

Cela permet d’éviter aussi bien la réparation inutile d’un variateur en bon état que l’attribution erronée du problème à l’installation lorsque la cause réelle est une panne de l’appareil.

Que doit comprendre la maintenance du MICROMASTER 440 ?

Une maintenance professionnelle du Siemens 6SE6440-2UD34-5FA1 doit commencer par l’analyse des informations de diagnostic et des symptômes signalés par l’utilisateur. L’étendue des contrôles peut ensuite être adaptée à la zone indiquée par les codes de défaut.

Pour les défauts liés au courant, il est important de vérifier les zones associées au passage du courant et à l’étage de puissance. Pour les problèmes de DC-link, les conditions liées au circuit intermédiaire sont analysées. Pour les messages thermiques, le système de refroidissement, les conditions thermiques et la charge du variateur prennent une importance particulière.

Si l’alarme concerne la température du moteur ou son capteur, le diagnostic doit être étendu aux connexions entre le variateur et le moteur. En revanche, F0020 impose de prendre en compte l’alimentation, car la source du déclenchement ne se trouve pas nécessairement dans le variateur lui-même.

Cette approche permet de considérer la réparation du MICROMASTER 440 comme un processus de diagnostic, et non comme un simple remplacement de composants électroniques.

Quand faut-il envoyer le Siemens 6SE6440-2UD34-5FA1 en maintenance ?

Un diagnostic en atelier doit être envisagé en particulier lorsque les défauts se répètent malgré des conditions d’installation et de configuration correctes, lorsque le variateur se déclenche après échauffement ou sous une charge donnée, et lorsque la cause ne peut pas être clairement déterminée à partir des contrôles effectués sur la machine.

Parmi les autres signaux importants figurent les défauts récurrents de l’étage de puissance, les problèmes thermiques ainsi que les situations où la fréquence des déclenchements commence à augmenter dans les mêmes conditions de fonctionnement.

Pour les équipements utilisés en production, il est utile d’intervenir avant qu’une alarme occasionnelle ne se transforme en panne provoquant des arrêts réguliers du process. Pour les équipes de maintenance, le diagnostic le plus utile identifie non seulement la zone concernée, mais aussi les conditions qui conduisent à la panne.

Si vous avez besoin d’un diagnostic ou d’une réparation du Siemens 6SE6440-2UD34-5FA1, transmettez au service le plus d’informations possible : référence de l’appareil, codes de défaut, historique des alarmes et description du moment où le variateur arrête la machine. Cela permet d’orienter plus rapidement le diagnostic vers la bonne zone.

Comment réduire le temps d’arrêt lié à une panne du variateur ?

En cas de panne d’un variateur de fréquence, la réparation elle-même n’est pas le seul élément important ; l’identification correcte de la source du problème l’est tout autant. Si la cause réelle est l’alimentation, le moteur ou un paramètre incorrect, l’installation d’un autre variateur ne résoudra pas le problème.

Avant de démonter le variateur, il est donc utile de sauvegarder les informations de diagnostic disponibles. La lecture de r0947, r0948, r0949 et r2110, l’enregistrement des paramètres actuels et la description du comportement de la machine peuvent être bien plus utiles que le simple envoi de l’appareil avec la mention « ne fonctionne pas ».

La maintenance du Siemens MICROMASTER 440 doit permettre de répondre à deux questions : qu’est-ce qui a provoqué l’arrêt de l’entraînement et le variateur est-il réellement à l’origine du problème ? Ce n’est qu’à partir de ces éléments qu’une décision appropriée peut être prise concernant la réparation du Siemens 6SE6440-2UD34-5FA1 et la remise en service de l’appareil dans la machine. –> Demander une réparation
