Régénération du servomoteur Allen Bradley VPL-B1153F-PK14AA : diagnostic et réparation

Régénération du servomoteur Allen Bradley VPL-B1153F-PK14AA doit aller bien au-delà du simple remplacement des roulements ou de l’élément directement responsable du symptôme de panne. Sur ce modèle, les éléments mécaniques sont aussi importants que l’encodeur absolu Hiperface DSL, le frein 24 V DC, le connecteur SpeedTec et le système Kinetix 2090 Single Cable. Seul un diagnostic complet permet de déterminer si l’arrêt de l’axe est dû au servomoteur lui-même, à son retour de position, au frein, au câblage ou à une surcharge mécanique.

Le Allen Bradley VPL-B1153F-PK14AA est utilisé dans des systèmes exigeant un positionnement précis et un fonctionnement dynamique de l’axe. Une réparation mal réalisée peut donc entraîner des problèmes même si, après régénération, le servomoteur tourne correctement sur le plan mécanique. La gestion correcte de l’encodeur absolu ainsi que le rétablissement de la relation appropriée entre la position du rotor et le signal de retour de position sont particulièrement importants.

Appelez-nous : +48 717 500 983

Régénération du Allen Bradley VPL-B1153F-PK14AA – quand le servomoteur nécessite-t-il une intervention ?

Allen Bradley VPL-B1153F-PK14AA – ce qu’il faut savoir avant le diagnostic

Le VPL-B1153F-PK14AA appartient à la famille Allen-Bradley Kinetix VPL Low Inertia. Il s’agit de servomoteurs AC synchrones sans balais à aimants permanents, conçus pour offrir une faible inertie du rotor et un fonctionnement dynamique de l’axe.

La référence exacte de la version fournit de nombreuses informations utiles lors de l’intervention. Dans la documentation actuelle du fabricant, la classe de tension B est définie comme 400 V-class. Ce modèle possède une bride avec un diamètre de cercle de perçage de 115 mm, trois empilements d’aimants, un retour de type P, un arbre lisse sans clavette, un connecteur angulaire unique SpeedTec DIN et un frein de maintien 24 V DC. La conception est notamment destinée à fonctionner avec les systèmes Kinetix 5500, Kinetix 5700 et ArmorKinetix DSD.

Paramètre	Allen Bradley VPL-B1153F-PK14AA
Famille	Kinetix VPL Low Inertia
Couple continu à l’arrêt	6,55 Nm
Couple de pointe	20,33 Nm
Puissance nominale	environ 2,30 kW
Inertie du rotor	0,00038 kg·m²
Retour de position	encodeur absolu multitour Hiperface DSL 18 bits
Arbre	lisse, sans clavette, nominalement 19 mm
Frein	24 V DC
Connecteur	SpeedTec DIN

Différentes valeurs de vitesse peuvent être rencontrées dans les données disponibles. Pour le VPL-B1153F, la documentation des paramètres de la version 400 V-class indique une vitesse nominale et maximale de 5000 tr/min. En parallèle, le symbole « F » apparaît dans la hiérarchie de vitesse 4500 tr/min, utilisée notamment par le fabricant pour la comparaison et le dimensionnement de l’entraînement. Pour cette raison, les valeurs figurant dans les descriptions commerciales ne doivent pas remplacer les informations de la plaque signalétique et de la documentation correspondant à la version exacte.

Quels symptômes indiquent une panne du servomoteur Allen Bradley VPL ?

Une panne du servomoteur n’entraîne pas toujours l’immobilisation complète de l’axe. Certaines défaillances se développent progressivement et les premiers symptômes peuvent n’apparaître qu’à une vitesse, une température ou une charge déterminée.

Un écran endommagé implique-t-il toujours le remplacement complet du FlexPendant ?

Non. Si les autres circuits de l’appareil sont opérationnels, il peut être possible de réparer l’écran ABB FlexPendant ou de remplacer l’élément endommagé plutôt que l’ensemble du Teach Pendant. La décision finale doit toutefois résulter d’un diagnostic, car des symptômes similaires peuvent être causés par des connexions défectueuses, l’électronique de commande ou une alimentation instable. Les symptômes qui doivent inciter le service maintenance à effectuer un diagnostic plus approfondi comprennent :

• erreurs liées au retour de position ou au positionnement,
• perte de la position de l’axe ou difficultés à le démarrer,
• fonctionnement instable du moteur,
• difficultés à atteindre la vitesse de consigne,
• échauffement excessif du servomoteur,
• augmentation de la consommation de courant,
• résistance nettement plus importante lors de la rotation de l’arbre,
• bruit ou vibrations provenant des roulements,
• fonctionnement incorrect du frein,
• jeux mécaniques ou dégradation de la précision de positionnement,
• défauts apparaissant périodiquement pendant le fonctionnement de la machine.

En cas de problèmes de retour de position, il ne faut pas conclure automatiquement à une défaillance de l’encodeur. Sur le VPL-B1153F-PK14AA, les signaux liés à l’alimentation, au retour de position et au frein sont transmis dans le cadre de la solution Single Cable. Des problèmes au niveau du connecteur, du câble ou des contacts peuvent donc provoquer des symptômes similaires à ceux d’une défaillance du système de mesure lui-même.

Vous avez un Allen Bradley VPL-B1153F-PK14AA qui perd sa position, surchauffe ou signale des problèmes de retour de position ? Au lieu de remplacer successivement des composants sans avoir confirmé la cause, il est préférable de confier le servomoteur à un diagnostic complet. Pour la demande, il est conseillé de joindre une photo de la plaque signalétique, des informations sur le variateur associé ainsi qu’une description du moment où le problème apparaît.

Quelles sont les causes les plus fréquentes des problèmes sur le Allen Bradley VPL-B1153F-PK14AA ?

Plusieurs sous-systèmes fonctionnent simultanément dans un servomoteur ; un même symptôme peut donc avoir plusieurs causes possibles. Un bon diagnostic doit permettre de distinguer les problèmes mécaniques, électriques et ceux liés au retour de position.

Roulements, arbre et surcharge mécanique

Les roulements constituent l’un des principaux points de contrôle. Des roulements usés peuvent provoquer du bruit, des vibrations, une augmentation des résistances au mouvement, un échauffement et une baisse de la précision de l’axe. Le remplacement des roulements ne doit cependant pas clore le diagnostic. Il faut déterminer pourquoi ils se sont usés prématurément.

Le VPL-B1153F possède un arbre lisse d’un diamètre nominal de 19 mm ; lors de l’inspection, la surface en contact avec l’accouplement est donc particulièrement importante. Des traces de glissement, de serrage incorrect ou de détérioration de la surface peuvent indiquer des problèmes situés en dehors du servomoteur lui-même.

Le faux-rond admissible de l’arbre T.I.R. pour cette conception est de 0,04 mm, tandis que l’excentricité maximale de la bride et le faux-rond de la face avant sont de 0,078 mm. Le contrôle de ces valeurs est particulièrement important après une surcharge, une collision mécanique ou un fonctionnement prolongé avec une charge désalignée.

La manière dont les roulements sont sollicités est également importante. Le fabricant rapporte les charges admissibles à une durée de vie en fatigue L10 de 20 000 heures. Pour le VPL-B1153F avec frein, la charge radiale admissible diminue lorsque la vitesse augmente – par exemple d’environ 91,6 kgf à 1000 tr/min à environ 53,6 kgf à 5000 tr/min. Cette information est importante lors de l’analyse d’une panne d’un moteur entraînant une courroie, un accouplement lourd ou un système mécanique mal aligné.

Encodeur Hiperface DSL, câble et connecteur SpeedTec

La lettre « P » dans la référence VPL-B1153F-PK14AA indique l’utilisation d’un encodeur absolu multitour 18 bits utilisant le protocole Hiperface DSL. La résolution du système est de 262 144 positions par tour et l’information absolue peut être conservée jusqu’à 4096 tours sans utilisation de batterie.

En cas d’erreurs de retour de position, de problèmes au démarrage de l’axe ou de perte de position, il faut contrôler l’ensemble de la chaîne de signal. Outre l’encodeur, le connecteur SpeedTec, les contacts, le câble et la continuité des connexions doivent être vérifiés. Cela est particulièrement important car le servomoteur utilise la technologie Kinetix 2090 Single Cable.

Le fabricant indique que la technologie Single Cable ne prévoit ni la fabrication de câbles par l’utilisateur ni l’utilisation de câbles provenant d’autres fabricants. Du point de vue du diagnostic, cela signifie qu’avant de démonter l’encodeur, il est utile d’écarter les problèmes liés au câblage approprié.

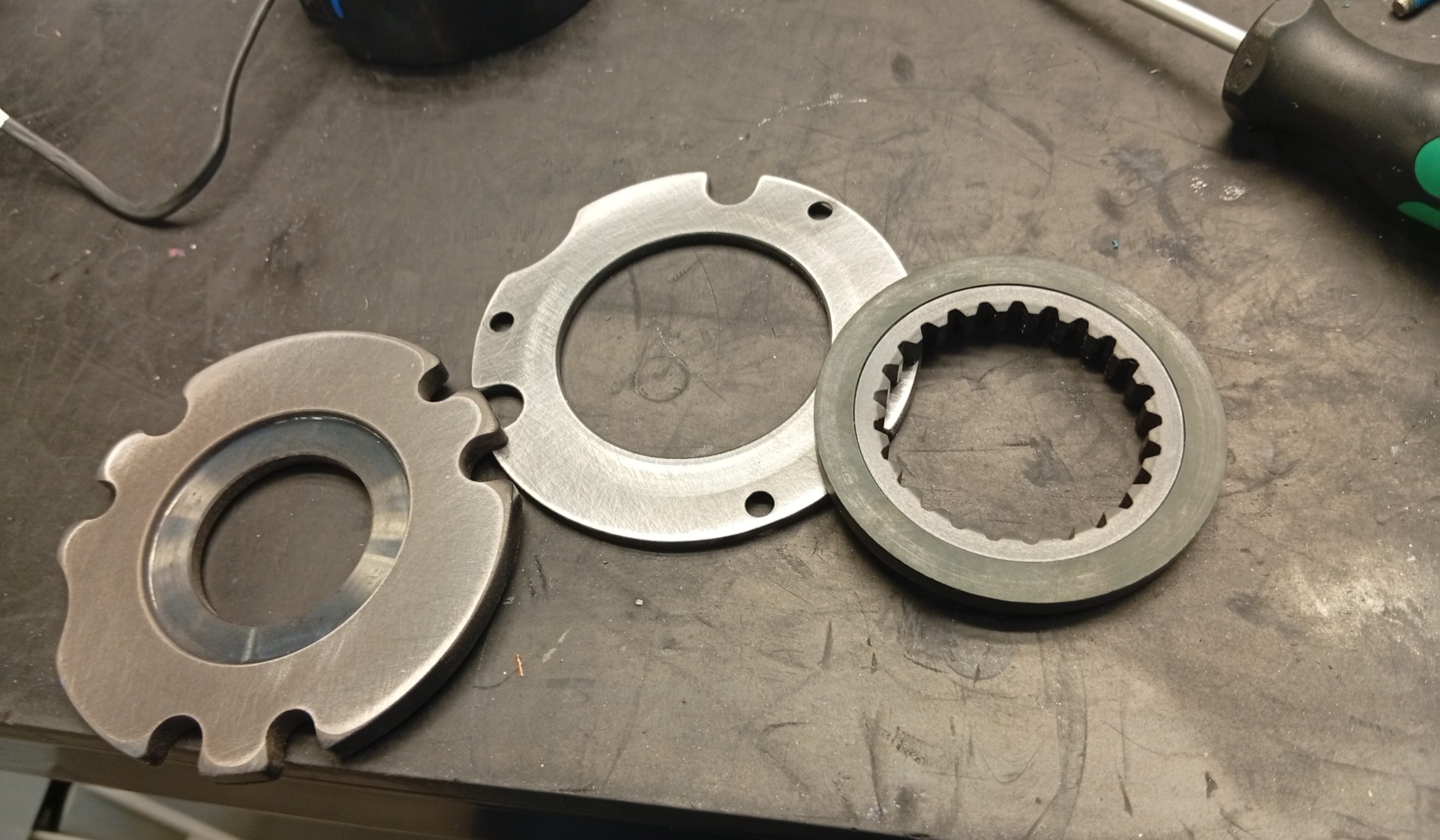

Frein 24 V DC qui ne se libère pas correctement

Le chiffre « 4 » dans la référence catalogue indique un frein électromagnétique 24 V DC. Pour le moteur VPL-A/B1153, le fabricant indique un couple de maintien de 6,55 Nm et un courant de bobine d’environ 0,621–0,759 A sous 24 V DC. Le temps de libération indicatif est d’environ 90 ms et le temps d’engagement d’environ 95 ms.

Le contrôle du frein ne doit pas se limiter à la mesure de la continuité de la bobine. Il faut vérifier qu’après application de la tension, le frein se libère réellement complètement et qu’il ne provoque pas de frottement supplémentaire. Un frein partiellement serré peut entraîner un échauffement, une consommation de courant plus élevée, des difficultés à atteindre la vitesse de consigne et une augmentation de la résistance de l’arbre.

Il faut également rappeler qu’il s’agit d’un frein de maintien. Il ne doit pas être considéré comme l’élément principal destiné au freinage dynamique régulier de l’axe.

Huile, liquide de refroidissement et contaminants à l’intérieur du moteur

Lors de l’analyse de roulements endommagés ou de l’intérieur du servomoteur, il faut également tenir compte des conditions de fonctionnement. Un moteur VPL standard sans joint d’arbre supplémentaire présente un indice de protection minimal IP50. L’indice IP66 est obtenu avec un joint d’arbre approprié et le câblage d’origine adéquat.

La présence de liquide de refroidissement, d’huile, de poussière ou d’autres contaminants à l’intérieur du servomoteur peut donc indiquer non seulement un problème de l’appareil lui-même, mais aussi des conditions environnementales défavorables ou une protection insuffisante du lieu d’installation. Si la cause de la pénétration des contaminants n’est pas éliminée, la régénération seule peut ne pas empêcher une nouvelle défaillance.

Régénération ou remplacement du servomoteur Allen Bradley ?

En cas de défaillance critique d’un axe, le service maintenance doit souvent décider rapidement s’il faut réparer le servomoteur existant ou rechercher un autre exemplaire. Il n’existe pas de réponse unique valable pour toutes les pannes.

La régénération du Allen Bradley VPL-B1153F-PK14AA est particulièrement justifiée lorsqu’il est possible de rétablir ses paramètres mécaniques et électriques ainsi qu’un retour de position correct. La décision doit s’appuyer sur le diagnostic de l’arbre, des roulements, des enroulements, de l’isolation, du frein, de l’encodeur et des connexions.

L’achat d’un autre servomoteur peut être envisagé si les dommages sont très importants, si la réparation ne permet pas de rétablir les paramètres requis ou si un exemplaire approprié est disponible et que son utilisation est plus avantageuse en termes de risque et de temps d’arrêt.

Lors d’un achat, il est particulièrement important de comparer avec précision la référence catalogue complète. Le fait que la famille VPL ou la taille mécanique soit identique ne signifie pas encore que l’encodeur, l’arbre, le frein, le connecteur et les autres éléments de configuration sont compatibles.

Diagnostic et réparation du Allen Bradley VPL-B1153F-PK14AA étape par étape

Par quoi commencer le diagnostic d’un servomoteur Allen Bradley ?

Un diagnostic professionnel du Allen Bradley VPL-B1153F-PK14AA doit commencer avant même le démontage de l’appareil. Les informations sur les circonstances d’apparition de la panne facilitent souvent considérablement l’identification ultérieure de sa cause.

Les informations utiles au service comprennent notamment :

• la référence catalogue complète figurant sur la plaque signalétique,
• la référence du servovariateur Kinetix associé,
• la description du symptôme observé sur la machine,
• l’indication précisant si le problème apparaît en permanence ou de manière intermittente,
• la vitesse et la charge auxquelles la panne se produit,
• les informations sur d’éventuelles réparations antérieures ou collisions mécaniques,
• les informations sur la présence d’huile, de liquide de refroidissement ou d’autres contaminants,
• l’historique des messages ou alarmes visibles dans le système de commande.

Après réception de l’appareil, il convient de contrôler son état extérieur, l’arbre, la bride, les connecteurs et d’éventuelles traces de surcharge, de surchauffe ou de pénétration de contaminants. On peut ensuite procéder aux mesures électriques et mécaniques.

Comment diagnostiquer l’encodeur Hiperface DSL et les problèmes de retour de position ?

L’encodeur est l’un des éléments les plus critiques de ce servomoteur. Une erreur de retour de position ne doit toutefois pas conduire directement à son remplacement. Il faut d’abord déterminer si le signal n’est pas perturbé ou interrompu par le connecteur ou le câble.

Le diagnostic doit prendre en compte l’état du connecteur SpeedTec, des contacts et du câble Kinetix 2090 approprié, ainsi que la stabilité des informations reçues du retour de position. Ce n’est qu’après avoir exclu les problèmes de connexion qu’il est possible d’évaluer plus précisément l’encodeur lui-même.

Toutes les opérations impliquant son démontage nécessitent une prudence particulière. La conception définit une relation entre l’orientation mécanique du rotor et la position absolue de l’encodeur. Sa perte peut faire qu’un servomoteur mécaniquement opérationnel ne coopère toujours pas correctement avec le variateur après remontage.

Si le servomoteur signale des problèmes de retour de position, il ne faut pas commencer par remplacer l’encodeur au hasard. Un diagnostic complet peut déterminer si la source du problème est le système de mesure, le câble, le connecteur ou un autre élément du servomoteur.

Comment contrôler le frein 24 V DC sur un Allen Bradley VPL ?

Le frein doit être évalué à la fois électriquement et mécaniquement. Le simple contrôle du circuit de la bobine ne permet pas de savoir si le mécanisme libère complètement l’arbre.

Lors du diagnostic, il faut donc vérifier la réaction du frein après application de la tension correcte, les résistances au mouvement après libération, son fonctionnement après réengagement ainsi que les jeux éventuels. Si le frein reste partiellement serré, la poursuite du fonctionnement de l’axe peut augmenter la température et la charge sur d’autres éléments du servomoteur.

Contrôle des roulements, de l’arbre et des paramètres mécaniques

Une régénération mécanique correcte doit comprendre l’évaluation des roulements, de la surface de l’arbre, du faux-rond et de l’état des éléments en contact avec l’accouplement. La fluidité du mouvement est contrôlée et l’on recherche des traces indiquant une surcharge, un mauvais alignement ou des forces radiales et axiales excessives.

Si les roulements ont été endommagés nettement plus tôt que prévu, il convient également d’analyser les conditions d’installation du moteur. Le remplacement des roulements sans élimination de la cause de la surcharge peut entraîner une nouvelle panne.

Diagnostic des enroulements et de l’isolation du servomoteur

Un servomoteur usé mécaniquement peut simultanément présenter des problèmes électriques ; la réparation ne doit donc pas se limiter à la partie mécanique. Les enroulements et l’état de l’isolation doivent également être contrôlés.

L’évaluation électrique aide à déterminer si l’intérieur du moteur a subi les effets d’une surchauffe, d’une surcharge ou de la pénétration de contaminants. Seule la combinaison des résultats des contrôles électriques, mécaniques et du retour de position permet de définir l’étendue réelle de la régénération.

Pourquoi le réglage de l’encodeur après régénération est-il si important ?

C’est l’une des étapes qui distingue clairement une régénération professionnelle du servomoteur d’un simple remplacement des pièces mécaniques. Lors d’une intervention sur le système de retour de position, il faut préserver ou rétablir correctement la relation entre la position du rotor et la position absolue de l’encodeur.

Si cette relation est rétablie de manière incorrecte, le moteur peut avoir des roulements neufs, un arbre correct et des enroulements en bon état, tout en ne fonctionnant pas correctement comme élément d’un axe servo complet. C’est pourquoi le remplacement ou le démontage du système de retour de position exige une procédure appropriée et un contrôle fonctionnel ultérieur.

Comment tester le servomoteur après réparation ?

La régénération doit se terminer par le contrôle de l’appareil complet. Le test électrique des composants pris séparément ne garantit pas encore que le servomoteur se comportera correctement après raccordement au système de commande.

Après la réparation, il convient notamment de vérifier :

• la fluidité de rotation de l’arbre,
• l’état et le fonctionnement des roulements,
• la libération et l’engagement corrects du frein,
• la stabilité des informations de l’encodeur,
• le bon fonctionnement du retour de position,
• le comportement du moteur lors de l’augmentation de la vitesse,
• le fonctionnement avec le servovariateur approprié,
• le comportement de l’appareil sous une charge croissante.

Cette méthode de test permet de détecter des problèmes qui peuvent rester invisibles lors de mesures statiques réalisées sur un appareil démonté.

Où faire réparer un servomoteur Allen Bradley VPL-B1153F-PK14AA ?

Lors du choix d’un service de réparation de servomoteurs Allen Bradley, il convient de vérifier si le diagnostic couvre non seulement le remplacement des roulements, mais aussi le système de retour de position, le frein, les enroulements, l’isolation, l’arbre, les connecteurs et les tests fonctionnels finaux.

Dans le cas du VPL-B1153F-PK14AA, l’expérience avec les encodeurs absolus Hiperface DSL ainsi que le rétablissement correct de la relation entre le retour de position et la position mécanique du rotor sont particulièrement importants. Sans cela, la régénération mécanique seule peut s’avérer insuffisante.

Il est également utile d’attendre du service une information sur la cause probable de la panne. Pour la maintenance, cela est important car un roulement, un arbre ou un frein endommagé peut être la conséquence d’un problème extérieur au moteur – par exemple un désalignement, une charge excessive ou une pénétration de liquide de refroidissement.

Vous avez besoin d’une réparation ou d’une régénération du servomoteur Allen Bradley VPL-B1153F-PK14AA ? Transmettez au service la référence complète de l’appareil, une photo de la plaque signalétique ainsi qu’une description des symptômes. Un diagnostic complet permettra de déterminer l’étendue de la réparation et d’évaluer s’il est plus justifié de régénérer le servomoteur existant ou de le remplacer. –> Confier la réparation
