Réparation rapide du variateur Siemens Masterdrives 6SE7023 avec diagnostic complet

La réparation du Siemens Masterdrives 6SE7023-4TC61-Z doit inclure non seulement le remplacement du composant visiblement endommagé, mais également la lecture de l’historique des défauts, la sauvegarde des paramètres, le diagnostic de l’étage de puissance, des drivers IGBT, du circuit intermédiaire, des alimentations et des circuits de mesure. Après la réparation, le variateur doit être mis sous tension dans des conditions contrôlées, puis testé avec un moteur et sous charge. Seul un tel processus permet de limiter le risque d’une nouvelle panne après le remontage de l’appareil dans la machine.

Le modèle Siemens SIMOVERT MASTERDRIVES 6SE7023-4TC61-Z est utilisé dans les systèmes d’entraînement industriels où la régulation précise de la vitesse et du couple influence directement le fonctionnement de la machine. Sa panne peut arrêter un convoyeur, une ligne de production, un ventilateur, une pompe, un système de transport ou une autre application utilisant la commande vectorielle. Pour le service de maintenance, les priorités sont alors l’identification rapide de la cause, la sauvegarde sécurisée de la configuration et le choix entre réparation, reconditionnement et remplacement.

Appelez-nous : +48 717 500 983

Comment reconnaître une panne et diagnostiquer le Siemens Masterdrives 6SE7023 ?

Siemens SIMOVERT MASTERDRIVES 6SE7023-4TC61-Z – principales caractéristiques techniques

Le Siemens SIMOVERT MASTERDRIVES 6SE7023-4TC61-Z est un variateur compact DC/AC appartenant à la série Vector Control. L’appareil est alimenté par un circuit intermédiaire de 510–650 V DC et possède une puissance nominale de 15 kW ainsi qu’un courant de sortie nominal de 34 A. À la sortie, il génère une tension triphasée réglable destinée à commander un moteur à courant alternatif.

• Série : Siemens SIMOVERT MASTERDRIVES Vector Control.
• Modèle complet : 6SE7023-4TC61-Z.
• Type d’appareil : variateur compact DC/AC.
• Tension du circuit intermédiaire : 510–650 V DC.
• Puissance nominale : 15 kW.
• Courant nominal : 34 A.
• Fréquence de sortie : jusqu’à 600 Hz, selon la configuration.
• Fréquence de découpage : réglable, jusqu’à 16 kHz.
• Indice de protection : IP20.
• Refroidissement : forcé.

Le variateur peut assurer une commande U/f, une régulation de vitesse sans capteur, une commande vectorielle avec retour ainsi qu’une régulation du couple. Le paramétrage et l’utilisation sont possibles au moyen du panneau PMU, du pupitre OP1S et du logiciel Siemens DriveMonitor. Selon la version, l’appareil peut fonctionner avec des interfaces RS232 et RS485 ainsi qu’avec des modules PROFIBUS, CAN ou SIMOLINK en option.

La désignation « -Z » indique une version comportant des options supplémentaires. Par conséquent, lors d’une réparation, de l’achat d’un appareil reconditionné ou du choix d’un remplacement, il ne faut pas se baser uniquement sur la désignation 6SE7023. Il est nécessaire de vérifier le numéro complet figurant sur la plaque signalétique, les codes d’option, les modules de communication et la configuration des cartes d’extension.

Quels symptômes indiquent une panne du variateur Siemens 6SE7023 ?

Les défauts des Siemens Masterdrives n’entraînent pas toujours une absence totale de réaction de l’appareil. Certaines pannes n’apparaissent qu’au démarrage du moteur, pendant le freinage, lors d’un changement de direction ou lorsque la charge augmente. Pour cette raison, un test sans moteur connecté ne confirme pas le bon fonctionnement complet du variateur.

Les symptômes nécessitant un diagnostic comprennent notamment :

• absence d’état prêt du variateur,
• absence de commande du moteur malgré des signaux d’entrée corrects,
• arrêt du variateur pendant l’accélération ou le freinage,
• déclenchement de la protection contre les surintensités,
• défauts récurrents du circuit intermédiaire,
• arrêts thermiques ou augmentation rapide de la température du dissipateur,
• courants de phase U, V et W déséquilibrés,
• fonctionnement instable du moteur à faible vitesse,
• perte de communication avec l’automate PLC ou le module PROFIBUS,
• réinitialisation spontanée de l’électronique de commande,
• fonctionnement bruyant du ventilateur ou absence de circulation d’air,
• odeur d’électronique surchauffée, traces d’arc électrique ou décoloration du circuit imprimé.

Si le variateur s’arrête uniquement sous charge, la cause n’est pas nécessairement un court-circuit permanent du module de puissance. Des symptômes similaires peuvent être provoqués par des condensateurs présentant un ESR élevé, une tension d’alimentation instable des drivers, un décalage de l’offset du capteur de courant, des impulsions de grille asymétriques, un refroidissement défaillant ou des paramètres moteur incorrects.

Que signifient les défauts Siemens SIMOVERT MASTERDRIVES ?

Un code défaut indique la zone dans laquelle le contrôleur a détecté un état anormal, mais il n’identifie pas toujours le composant défectueux. Un défaut de surintensité peut résulter d’un IGBT en court-circuit, d’un driver défaillant, d’un court-circuit dans le moteur, d’un câble endommagé, d’une mauvaise identification du moteur ou de réglages incorrects du régulateur. Un défaut de température peut être provoqué par un ventilateur endommagé, un canal de refroidissement obstrué, un capteur défaillant ou une surcharge réelle.

Pendant le diagnostic, il convient d’analyser simultanément :

• le code défaut et l’historique des défauts,
• les valeurs de courant, de tension et de température,
• l’état du mot de commande et du mot d’état,
• les signaux d’autorisation et de blocage,
• la source de la consigne,
• la configuration des entrées et des sorties,
• l’état de la communication industrielle,
• le moment d’apparition de la panne dans le cycle de la machine.

La lecture d’un seul message sans analyse des conditions dans lesquelles il est apparu peut conduire à un diagnostic erroné. Cela concerne particulièrement les pannes intermittentes, qui n’apparaissent qu’après l’échauffement du variateur ou lors d’une variation rapide du couple.

Comment se déroule le diagnostic complet du Siemens 6SE7023-4TC61-Z ?

Lecture de la mémoire des défauts et sauvegarde des paramètres

La première étape du service doit être une tentative de lecture de la mémoire des défauts, des valeurs de processus actuelles et de l’ensemble complet des paramètres. La sauvegarde de la configuration doit inclure non seulement les données nominales du moteur, mais également le mode de régulation, les sources de consigne et de commande, les rampes, les limites de courant et de couple, les entrées et sorties binaires ainsi que la configuration du bus de communication.

La sauvegarde des paramètres est particulièrement importante dans les machines anciennes pour lesquelles il n’existe pas de documentation logicielle à jour ni de copie des réglages. Un variateur réparé avec une configuration d’usine peut être fonctionnel sur le plan électronique, mais ne fonctionnera pas correctement avec le moteur, l’automate PLC et le processus de production.

Diagnostic du module IGBT et des diodes de roue libre

Après avoir déconnecté l’appareil, sécurisé le poste de travail et confirmé la décharge du circuit DC, le diagnostic de l’étage de puissance peut commencer. Il comprend des mesures statiques des transistors IGBT, des diodes de roue libre, de la résistance grille-émetteur et des courants de fuite. Les résultats doivent être comparés entre toutes les branches U, V et W.

La détection d’un transistor en court-circuit ne doit pas mettre fin au diagnostic. La défaillance d’un IGBT peut être provoquée par une commande de grille incorrecte, un circuit de désaturation défaillant, la perte de la tension négative, des temps morts incorrects ou un problème dans le circuit moteur. Le remplacement du module seul, sans contrôle du driver, peut entraîner la destruction immédiate du nouveau composant lors de la remise sous tension.

Contrôle des drivers de grille et des protections des transistors

Le diagnostic des drivers comprend la mesure des tensions d’alimentation isolées, de l’amplitude des impulsions de commande, des temps de montée et de descente, des temps morts ainsi que du fonctionnement de la protection contre les surintensités et de la surveillance de la saturation du transistor. Les signaux de tous les demi-ponts doivent être comparés en termes d’amplitude, de forme et de moment de commutation.

Les mesures à l’oscilloscope dans l’étage de puissance ne peuvent être réalisées que par des personnes disposant des qualifications et des équipements de mesure appropriés. Des sondes différentielles adaptées à la tension du circuit intermédiaire sont nécessaires. Une mauvaise connexion d’une sonde d’oscilloscope standard peut endommager l’appareil de mesure et le variateur, et présenter un danger pour la personne effectuant les mesures.

Mesure des condensateurs, des alimentations et des circuits de mesure

Un diagnostic complet du Siemens SIMOVERT MASTERDRIVES doit inclure les condensateurs du circuit intermédiaire. Leur capacité, leur ESR et leur comportement lors de la montée en tension doivent être mesurés. Des condensateurs ayant conservé une partie de leur capacité mais présentant un ESR élevé peuvent provoquer une ondulation excessive, une augmentation de la température et l’arrêt du variateur sous une charge plus importante.

Les éléments suivants doivent également être contrôlés :

• les alimentations auxiliaires et les tensions basse tension,
• l’ondulation des tensions alimentant l’électronique,
• les circuits de mesure du courant et de la tension,
• l’offset et la linéarité des capteurs de courant,
• les résistances de mesure et les diviseurs de tension,
• les circuits d’isolation galvanique,
• les mesures de température du module de puissance et du dissipateur,

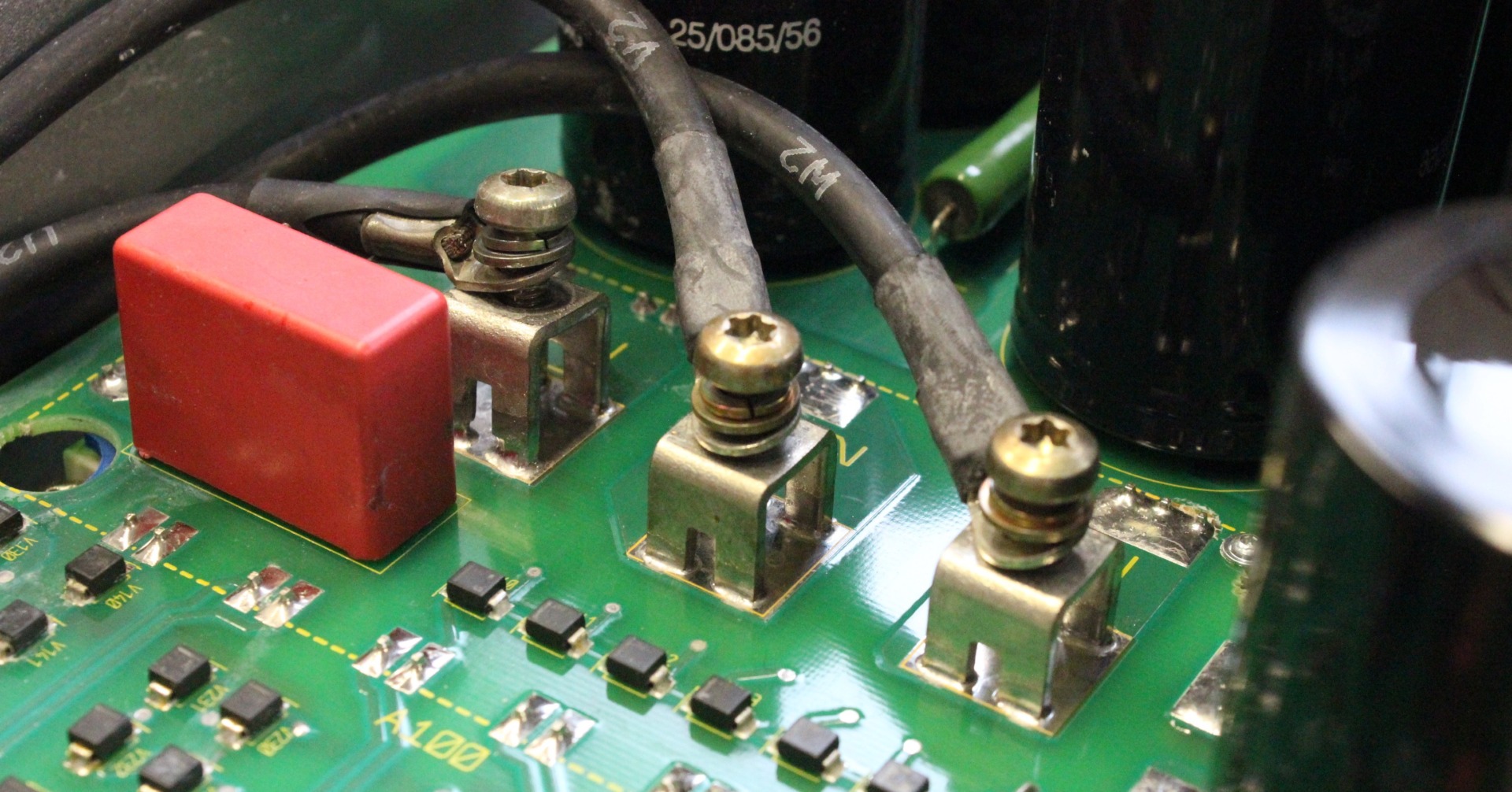

• les connexions des jeux de barres et les bornes de puissance,
• les soudures des composants exposés à des températures élevées,
• les connecteurs entre la partie commande et l’étage de puissance.

Le diagnostic mécanique comprend le contrôle de l’état du ventilateur, du dissipateur et des canaux de refroidissement. Une couche de poussière, une circulation d’air bloquée ou une baisse des performances du ventilateur peuvent provoquer une surchauffe cyclique du module IGBT et réduire la durée de vie des condensateurs.

Test du variateur Siemens sous charge

Après la réparation, le variateur doit être remis en service par étapes. La première mise sous tension est réalisée dans des conditions contrôlées, avec surveillance de la consommation de courant et des tensions auxiliaires. Le fonctionnement de l’électronique est ensuite vérifié sans moteur connecté, puis avec un moteur à vide et enfin pendant le fonctionnement sous charge.

Pendant les tests, il convient de contrôler :

• la stabilité de la tension du circuit intermédiaire,
• la symétrie des courants de phase,
• les formes d’onde des tensions de sortie,
• la réaction du régulateur de vitesse et de couple,
• la température du module de puissance et du dissipateur,
• le fonctionnement du ventilateur,
• le fonctionnement des entrées et des sorties,
• la communication avec les appareils de niveau supérieur,
• la réaction des protections aux états anormaux.

Pour terminer, les paramètres sauvegardés doivent être restaurés et comparés à la configuration enregistrée avant la réparation. Le test du variateur Siemens sous charge est particulièrement important en cas de défauts thermiques, de problèmes de condensateurs et de pannes n’apparaissant qu’à un courant de sortie élevé.

Réparation, reconditionnement ou remplacement du Siemens 6SE7023-4TC61-Z ?

Quand la réparation du variateur Siemens Masterdrives est-elle pertinente ?

La réparation est généralement justifiée lorsque l’appareil fonctionne avec l’automate PLC, le moteur, le module de communication et le programme de la machine existants, tandis que son remplacement par une nouvelle plateforme nécessiterait des modifications électriques ou logicielles. Le maintien du variateur d’origine permet de limiter l’étendue de la remise en service et le risque de problèmes de compatibilité.

Dans le cadre d’une réparation ou d’un reconditionnement, les opérations suivantes peuvent notamment être effectuées :

• remplacement du module IGBT endommagé,
• réparation des drivers de grille,
• remplacement des condensateurs du circuit intermédiaire,
• réparation des alimentations auxiliaires,
• remise en état des connexions et des soudures des composants de puissance,
• réparation des circuits de mesure,
• remplacement du ventilateur et nettoyage du système de refroidissement,
• réparation de l’électronique de commande,
• diagnostic ou remplacement des modules de communication,
• restauration des paramètres et test fonctionnel.

La rentabilité ne doit pas être déterminée uniquement par le prix d’un composant individuel. Il faut également tenir compte du coût de l’arrêt, de la disponibilité d’un nouvel appareil, de l’étendue des modifications de la machine et du temps nécessaire à la reprise de la production.

Quand choisir un variateur reconditionné ou un appareil d’échange ?

Un appareil reconditionné ou un service d’échange peut être plus avantageux lorsqu’une remise en service rapide de la machine est essentielle et que les dommages sont importants. Cela concerne notamment la destruction de plusieurs zones de la carte électronique, la défaillance de composants indisponibles, la déformation des jeux de barres de puissance ou une panne touchant simultanément l’étage de puissance et l’électronique de commande.

Avant d’acheter un Siemens Masterdrives 6SE7023-4TC61-Z, il convient de vérifier :

• la référence catalogue complète,
• les codes d’option associés à la désignation « -Z »,
• le type de module de communication,
• la version de l’électronique et du logiciel,
• les cartes supplémentaires installées,
• la possibilité de charger les paramètres de l’appareil précédent,
• les conditions de test et de garantie.

L’achat d’un modèle quelconque appartenant à la famille 6SE7023 ne garantit pas la compatibilité. Les différences peuvent concerner la tension d’alimentation, le courant, le type d’étage de puissance, les fonctions de commande, la version du logiciel et l’équipement de communication.

Pourquoi le numéro complet 6SE7023-4TC61-Z est-il important ?

Le numéro MLFB complet définit la version matérielle précise de l’appareil. La partie 6SE7023 ne suffit pas pour sélectionner un remplacement en toute sécurité, car ce groupe comprend différentes variantes de tension, de courant et de fonctions. La désignation supplémentaire « -Z » indique une version comportant des options susceptibles d’influencer la communication et l’intégration du variateur dans la machine.

Il est recommandé de joindre à la demande de devis une photo lisible de l’ensemble de la plaque signalétique ainsi que des références des modules supplémentaires. Cela permet de réduire le risque de commander un appareil qui ne pourra pas être mis en service sans modification de la configuration.

Est-il utile de moderniser un ancien Siemens Masterdrives ?

Une modernisation peut être justifiée lorsque les pannes se répètent, que la disponibilité des appareils diminue ou que l’usine souhaite réduire le risque lié à la poursuite de l’exploitation d’une ancienne plateforme. Il ne s’agit toutefois pas d’un simple remplacement du variateur par un nouveau modèle. Il faut prendre en compte les paramètres du moteur, la dynamique de l’application, le circuit DC, le mode de freinage, le codeur, la communication avec l’automate PLC, les signaux d’entrée et de sortie ainsi que la logique de sécurité de la machine.

Avant la modernisation, il est recommandé de réaliser un audit comprenant :

• les paramètres du moteur et la plage de vitesse requise,
• les caractéristiques de la charge,
• la capacité de surcharge requise au démarrage,
• le mode de commande du couple,
• la communication avec le système de niveau supérieur,
• les schémas électriques et les signaux de commande,
• les exigences en matière de sécurité,
• la possibilité d’effectuer un test sur la machine.

Si la modernisation ne peut pas être réalisée pendant l’arrêt en cours, une solution transitoire peut consister à réparer le variateur actuel tout en préparant parallèlement un projet de migration vers un système d’entraînement plus récent.

Comment préparer un variateur Siemens pour l’expédition au service de réparation ?

Une demande de service bien préparée permet de raccourcir l’étape d’identification de la panne. Il convient de joindre à l’appareil autant d’informations que possible sur ses conditions de fonctionnement et le déroulement de la panne.

• Notez le numéro complet 6SE7023-4TC61-Z ainsi que tous les codes d’option.
• Prenez une photo de la plaque signalétique et des modules installés.
• Notez le code défaut et l’historique des événements précédant la panne.
• Préparez une copie des paramètres si la communication avec l’appareil est possible.
• Indiquez les données du moteur et le type de machine entraînée.
• Décrivez si le défaut apparaît au démarrage, pendant le freinage, en régime établi ou lorsque la charge augmente.
• Signalez les réparations précédentes ou le remplacement du module IGBT.
• Protégez l’appareil contre les chocs, l’humidité et les décharges électrostatiques.

Il ne faut pas remettre sous tension à plusieurs reprises un variateur ayant subi un court-circuit de l’étage de puissance. Les tentatives suivantes peuvent étendre les dommages aux drivers, aux alimentations, aux pistes du circuit imprimé et aux composants du circuit intermédiaire.

Comment réduire le coût de l’arrêt après une panne du variateur ?

Le coût d’une panne de variateur ne comprend pas seulement la réparation de l’appareil. Il faut également tenir compte du temps de travail des techniciens, de l’arrêt de la production, des retards de livraison, des rebuts de production, de la remise en service de la ligne et des éventuelles pénalités liées au non-respect des délais. La décision concernant le mode de résolution de la panne doit donc être prise sur la base du coût total de l’arrêt.

Selon la situation, l’usine peut mettre en œuvre plusieurs actions :

• confier le diagnostic et la réparation rapide de l’appareil,
• utiliser un variateur reconditionné ou un service d’échange,
• acheter un appareil supplémentaire comme pièce de rechange,
• vendre ou faire reprendre le variateur endommagé,
• faire reconditionner l’appareil de secours avant la prochaine panne,
• préparer un plan de modernisation de l’ensemble du système d’entraînement.

Pour les entraînements critiques, il est recommandé de conserver un variateur de secours fonctionnel, dont la compatibilité a été confirmée et dont le jeu de paramètres a été sauvegardé. Le simple fait de posséder un appareil en stock ne suffit pas s’il n’a pas été testé ou s’il dispose d’une configuration d’options différente.

Contactez RGB Elektronika et demandez la réparation du Siemens Masterdrives 6SE7023-4TC61-Z. Envoyez une photo de la plaque signalétique, une description de la panne et le code défaut afin de commencer le diagnostic le plus rapidement possible et de réduire la durée de l’arrêt de production. —> Demander une réparation
