Réparation rapide du moteur Yaskawa SGMRS-30A2A-YR11. Service de moteurs pour robots

La réparation du servomoteur Yaskawa SGMRS-30A2A-YR11 permet de rétablir le fonctionnement d’un axe de robot ou de machine sans devoir acheter immédiatement un nouvel entraînement. Nous proposons le diagnostic et la maintenance des unités de la famille Yaskawa Sigma III, notamment le contrôle du codeur, du frein électromagnétique, des roulements, de l’arbre et de l’enroulement. Une intervention rapide du service permet de réduire les arrêts coûteux de la ligne et de raccourcir le délai de remise en production.

Le modèle SGMRS-30A2A-YR11 est utilisé dans des applications industrielles exigeantes où la précision des mouvements, la dynamique élevée et la répétabilité du positionnement sont essentielles. On le retrouve notamment dans les machines-outils CNC et sur les axes de robots industriels, y compris dans les systèmes Yaskawa Motoman. Dans de telles conditions, même une défaillance apparemment mineure d’un roulement, du frein ou du système de retour d’information peut immobiliser toute la machine.

Le servomoteur est bruyant, provoque des à-coups ou signale une erreur du codeur ? N’attendez pas l’arrêt complet de l’axe. Envoyez le modèle de l’appareil et une description des symptômes pour une première consultation technique.

Appelez le : +48 717 500 983

Quelles défaillances sont prises en charge lors de la réparation du moteur Yaskawa SGMRS-30A2A-YR11 ?

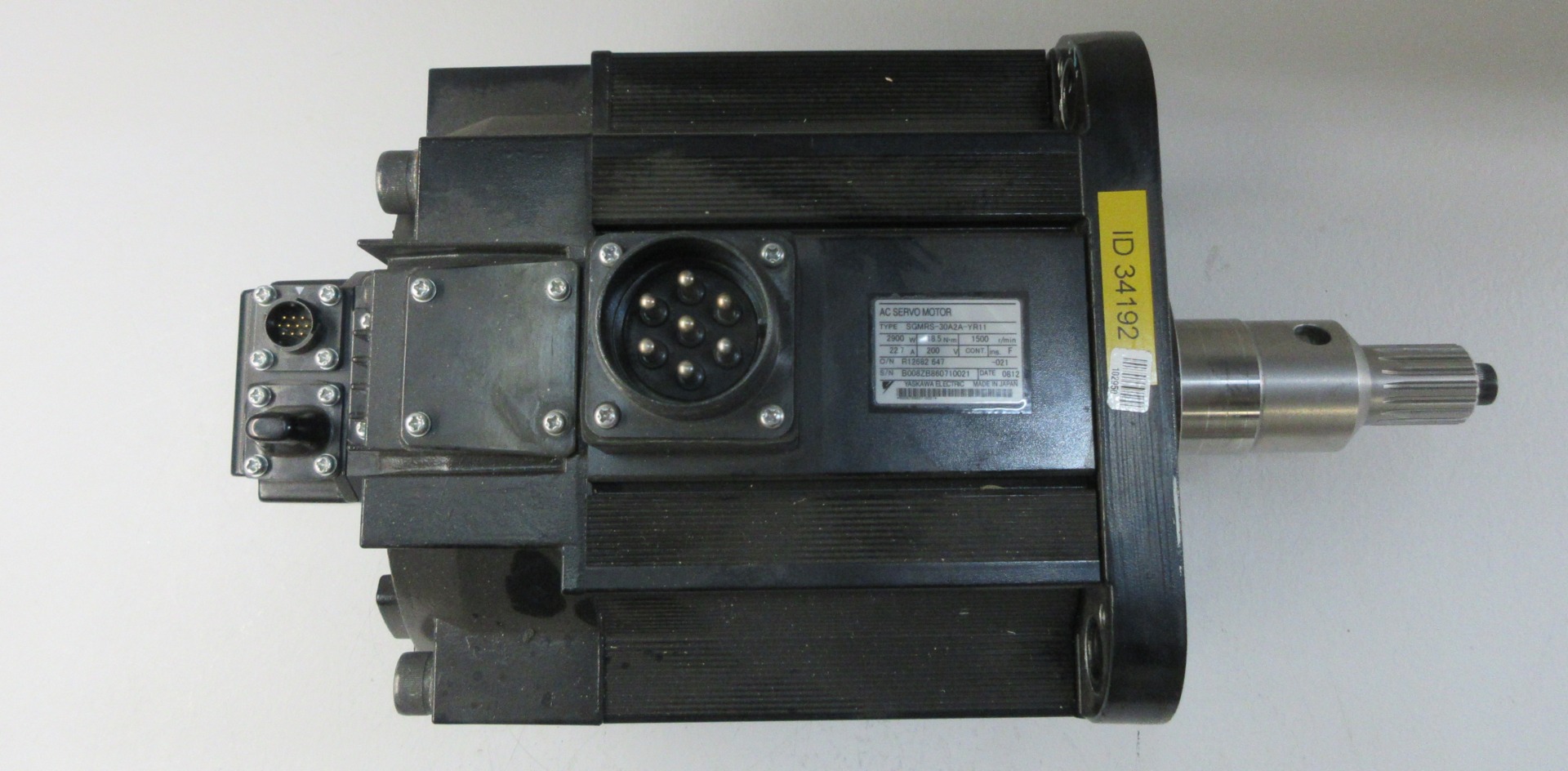

Yaskawa SGMRS-30A2A-YR11 – caractéristiques et utilisation dans les robots et les machines CNC

Le servomoteur Yaskawa SGMRS-30A2A-YR11 appartient à la famille d’entraînements Sigma III. Sa puissance est de 2,9 kW, sa tension d’alimentation de 200 V AC et son courant nominal de 22,7 A. Le moteur atteint une vitesse nominale de 1 500 tr/min. Ces paramètres permettent d’utiliser l’unité sur des axes nécessitant un couple élevé, un contrôle précis de la position et une réponse rapide aux variations de la vitesse de consigne.

Dans les robots industriels, le servomoteur fonctionne avec un servo-variateur, un contrôleur de robot, un codeur et un frein de sécurité. Tous ces éléments constituent un seul système. Pour cette raison, une erreur signalée par le contrôleur ne signifie pas toujours que le moteur lui-même est endommagé. La cause peut également être le câble du codeur, un connecteur, l’alimentation, le servo-variateur ou des perturbations de la communication industrielle.

Un diagnostic professionnel doit donc prendre en compte non seulement la mécanique du servomoteur, mais aussi son système de retour d’information, le circuit du frein et son interaction avec l’électronique de commande.

Comment reconnaître une défaillance d’un servomoteur Yaskawa ?

Les symptômes d’une défaillance peuvent apparaître progressivement ou survenir soudainement pendant un cycle de production. Pour le service de maintenance, il est particulièrement important de détecter les premiers signes avant le blocage de l’axe, l’endommagement de l’enroulement ou la défaillance d’autres composants de la machine.

Symptômes typiques et causes possibles d’une défaillance du Yaskawa SGMRS-30A2A-YR11

Symptôme	Cause possible	Action recommandée
Erreur de positionnement ou de communication	Endommagement du codeur, du câble, du connecteur ou de l’électronique de retour d’information	Diagnostic du codeur et de la voie de communication
À-coups de l’axe ou perte de précision	Signal incorrect du codeur, usure mécanique ou problème de commande	Contrôle du retour d’information, des roulements et des paramètres de l’entraînement
L’arbre ne tourne pas après le démarrage	Frein bloqué, bobine endommagée ou roulement grippé	Mesure du frein et contrôle des résistances mécaniques
L’axe descend après la coupure de l’alimentation	Éléments de friction du frein usés ou contaminés par de l’huile	Remise en état ou remplacement des éléments du frein
Sifflements, grincements et vibrations	Roulements usés ou chemins de roulement endommagés	Remplacement des roulements et contrôle de l’arbre
Température élevée du carter	Frottement excessif, surcharge, endommagement de l’enroulement ou des roulements	Diagnostic mécanique et électrique

Erreur du codeur, perte de position et à-coups de l’axe

Le codeur transmet au contrôleur des informations sur la position, la vitesse et le sens de rotation de l’arbre. Une défaillance de cet élément peut provoquer des erreurs de communication, une perte de position, une diminution de la répétabilité, des à-coups de l’axe, un fonctionnement instable ou l’impossibilité totale de démarrer l’entraînement.

Une panne du codeur peut résulter d’une surtension, de perturbations électromagnétiques, d’un câble endommagé ou d’une perte d’étanchéité du carter. Le liquide de refroidissement, le brouillard d’huile, la poussière industrielle et l’humidité peuvent contaminer les éléments optiques sensibles ou endommager l’électronique.

La maintenance des codeurs des moteurs Yaskawa SGMRS doit comprendre l’évaluation de l’état mécanique, le contrôle des connexions et la vérification des signaux de retour d’information. Le simple effacement de l’erreur dans le contrôleur ne supprime pas la cause de la panne.

Une erreur du codeur s’affiche ou le robot perd-il sa position ? Envoyez la référence du moteur, une photo de la plaque signalétique et le code d’erreur. Cela permettra de déterminer de manière préliminaire l’étendue possible du diagnostic.

Frein endommagé et impossibilité de faire tourner l’arbre

Le frein électromagnétique maintient l’axe dans une position sûre après la coupure de l’alimentation. Cela est particulièrement important sur les axes verticaux des robots, manipulateurs et machines, où un mouvement incontrôlé pourrait endommager les composants mécaniques ou présenter un danger pour les opérateurs.

Une bobine endommagée ou un mécanisme de frein bloqué peut empêcher l’arbre de tourner après l’envoi du signal de démarrage. Le servo-variateur tente alors de surmonter la résistance accrue, ce qui peut provoquer une erreur de surcharge ou une consommation excessive de courant.

Une autre défaillance possible est la diminution de la force de maintien. Elle résulte le plus souvent de l’usure des éléments de friction ou de leur contamination par de l’huile. Dans ce cas, l’axe peut descendre progressivement ou brusquement après la coupure de l’alimentation.

Ne redémarrez pas plusieurs fois un axe si vous soupçonnez que le frein est bloqué. Des tentatives supplémentaires peuvent augmenter la température de l’enroulement et aggraver les dommages.

Roulements bruyants, vibrations et surchauffe du moteur

Les bruits importants provenant d’un servomoteur Yaskawa, tels que des sifflements, des grincements ou un bruit métallique, indiquent souvent une usure du système de roulements. Ils peuvent s’accompagner de vibrations perceptibles, d’une augmentation de la température autour des flasques de roulement et de difficultés lors de l’accélération de l’axe.

Les roulements peuvent subir une usure accélérée en raison de forces radiales ou axiales excessives, d’une charge incorrecte sur l’arbre, du vieillissement du lubrifiant ou de la pénétration de contaminants. Les courants de roulement constituent également un risque, car ils peuvent provoquer des micro-arcs et des dommages caractéristiques sur les chemins de roulement.

Le remplacement des roulements d’un servomoteur Yaskawa doit être effectué en respectant le montage correct de l’arbre, du rotor et du codeur. Une intervention incorrecte peut modifier la géométrie du système, endommager les éléments de retour d’information ou réduire la précision de fonctionnement.

Entendez-vous des sifflements ou des grincements ? Arrêter le moteur et effectuer un diagnostic coûte généralement moins cher que de devoir ensuite réparer l’enroulement, l’arbre et le codeur.

Endommagement de l’enroulement et augmentation de la consommation de courant

Des roulements qui se grippent et un frein bloqué augmentent la résistance mécanique. Le servo-variateur doit alors fournir davantage de courant pour mettre l’arbre en mouvement. La chaleur produite peut accélérer la dégradation de l’isolation de l’enroulement du stator.

Cela peut entraîner des courts-circuits entre spires, une asymétrie des paramètres électriques ou un défaut à la masse. Dans ce cas, la réparation peut comprendre la remise en état ou le rebobinage du stator ainsi que l’élimination de la cause initiale de la surchauffe.

Le remplacement de l’enroulement seul, sans contrôle des roulements, du frein et de la charge mécanique, peut entraîner une nouvelle défaillance.

Comment se déroule le diagnostic d’un servomoteur Yaskawa Sigma III ?

L’étendue du diagnostic doit être adaptée aux symptômes et à l’historique de fonctionnement de l’appareil. Les informations transmises par l’utilisateur sont analysées en premier lieu : messages du contrôleur, moment d’apparition de l’erreur, comportement de l’axe, température du moteur et réparations antérieures.

Selon le type de défaillance, le diagnostic peut comprendre :

• l’inspection visuelle du carter, de l’arbre, des connecteurs et des joints,
• l’évaluation des traces de liquide, d’huile, de poussière ou de surchauffe,
• le contrôle des résistances mécaniques et de l’état des roulements,
• la vérification du fonctionnement du frein électromagnétique,
• les mesures de l’enroulement et le contrôle de l’isolation,
• le diagnostic du codeur et des connexions de retour d’information,
• l’évaluation de l’arbre, du rotor et des composants associés,
• l’analyse de l’influence possible du servo-variateur, des câbles et du contrôleur.

Après l’identification de la défaillance, il est possible de déterminer l’étendue des travaux, le risque de dommages supplémentaires et la pertinence économique de la réparation. En cas de panne critique pour la production, il est recommandé de préciser immédiatement le délai requis et la disponibilité de la machine.

Vous avez besoin d’un diagnostic rapide ? Joignez à votre demande une photo de la plaque signalétique, une description des symptômes, les codes d’erreur et des informations sur la machine ou le robot dans lequel le moteur est utilisé.

Service des servomoteurs pour robots Yaskawa – réparation, remise en état ou remplacement ?

Comment se déroule la réparation d’un servomoteur Yaskawa ?

Une réparation complète des moteurs Yaskawa SGMRS ne doit pas se limiter au remplacement du composant qui a provoqué directement l’erreur. Un servomoteur fonctionne comme un système mécanique, électrique et de mesure, c’est pourquoi il est important de contrôler les composants associés.

Un processus de maintenance typique peut comprendre :

1. l’identification du modèle et la vérification des données de la plaque signalétique,
2. l’analyse des symptômes et des messages du contrôleur,
3. le diagnostic mécanique et électrique,
4. la détermination de l’étendue de la réparation et la préparation d’un devis,
5. le remplacement ou la remise en état des composants endommagés,
6. le contrôle du codeur, du frein, des roulements et de l’enroulement,
7. la vérification du fonctionnement de l’appareil après les travaux,
8. la préparation du moteur pour un transport de retour sécurisé.

Les travaux peuvent notamment comprendre le remplacement des roulements, la remise en état du frein, la maintenance du codeur, la réparation des connexions, l’élimination des contaminants, la restauration des joints et la réparation de l’enroulement. La procédure finale dépend des résultats du diagnostic.

Quand est-il judicieux de réparer le SGMRS-30A2A-YR11 ?

La réparation est particulièrement justifiée lorsque le moteur est adapté mécaniquement et électriquement à un robot ou à une machine spécifique et que l’achat d’une unité identique implique un délai de livraison important. Cela concerne notamment les anciens systèmes Yaskawa Sigma III, pour lesquels la disponibilité rapide de pièces neuves peut être limitée.

La remise en état du servomoteur peut être une solution avantageuse lorsque :

• les roulements, le frein ou le codeur sont endommagés,
• le carter, l’arbre et les principaux éléments structurels peuvent encore être utilisés,
• le moteur est une version spéciale conçue pour un robot spécifique,
• l’achat d’une nouvelle unité entraînerait un arrêt prolongé,
• le remplacement par un autre modèle nécessiterait des modifications mécaniques ou logicielles,
• il est nécessaire de conserver la compatibilité avec le servo-variateur et le contrôleur.

La rentabilité ne dépend pas uniquement du prix du moteur. Il faut également tenir compte du coût de l’arrêt, du travail des automaticiens, de la remise en service de l’axe, des éventuelles modifications et du risque d’incompatibilité du remplacement.

Quand l’achat d’un moteur ou d’une pièce de rechange est-il préférable ?

L’achat d’une pièce de rechange doit être envisagé lorsque les dommages sont importants, que des éléments structurels essentiels ne peuvent pas être remis en état ou que l’établissement a besoin d’un moteur supplémentaire pour son stock de maintenance. Une unité de secours opérationnelle peut également protéger la production pendant la réparation de l’entraînement principal.

Lors du choix d’un servomoteur, il ne faut pas tenir compte uniquement de la puissance et de la tension. Il est nécessaire de comparer :

• la référence complète du modèle et la variante d’exécution,
• le type de codeur et la compatibilité du retour d’information,
• la présence et les paramètres du frein,
• les dimensions de la bride, de l’arbre et du montage,
• les connecteurs et le brochage,
• la compatibilité avec le servo-variateur et le contrôleur du robot,
• les paramètres de courant, la vitesse et les caractéristiques mécaniques.

L’utilisation d’un moteur apparemment similaire sans vérifier sa compatibilité complète peut entraîner des erreurs du codeur, une commande incorrecte, des problèmes de montage ou l’impossibilité de démarrer l’axe.

Vous ne savez pas s’il faut réparer le moteur ou acheter un remplacement ? Transmettez la référence complète de l’appareil. Sur cette base, il est possible de comparer les possibilités de réparation, de remise en état et de sélection d’une pièce appropriée.

Pourquoi une intervention rapide sur le moteur du robot réduit-elle les coûts d’arrêt ?

Une défaillance du servomoteur sur un seul axe peut immobiliser l’ensemble du robot, de la cellule de production ou de la ligne technologique. Le coût de l’arrêt ne comprend pas uniquement la production perdue. Il faut également tenir compte des retards de livraison, de la nécessité de réorganiser le travail, des interventions des automaticiens, des travaux de maintenance et du risque de ne pas atteindre les objectifs de production.

Pour les entraînements critiques, la transmission rapide d’informations complètes est essentielle. Le numéro du modèle, le code d’erreur, la description du comportement de l’axe et les photos de l’appareil facilitent la préparation de l’intervention avant même la livraison du moteur.

Les services de maintenance doivent également envisager de stocker des unités de secours pour les axes les plus critiques. Un servomoteur réparé ou remis en état peut servir de protection en cas de nouvelle panne.

Chaque heure d’arrêt génère des coûts. Précisez dans votre demande que l’appareil a arrêté la production et nécessite une évaluation prioritaire de la possibilité de réparation.

Comment préparer un servomoteur Yaskawa pour l’expédition ?

Avant le démontage, il est recommandé d’enregistrer les codes d’erreur et de prendre des photos du raccordement des câbles. Si cela est sûr et conforme aux procédures de l’établissement, il convient également d’identifier les câbles de puissance, du codeur et du frein.

Il est recommandé de joindre à l’envoi :

• les coordonnées de l’entreprise et de la personne de contact,
• la référence complète de la machine ou du robot,
• une description des symptômes et des conditions d’apparition de la panne,
• les codes d’alarme du contrôleur ou du servo-variateur,
• des informations sur les réparations antérieures,
• le délai de réalisation souhaité,
• des informations sur le fonctionnement de l’axe avant la panne.

L’arbre, les connecteurs et les éléments saillants doivent être protégés contre les chocs. Le moteur doit être immobilisé dans l’emballage, car son poids peut endommager le codeur, l’arbre ou le carter pendant le transport.

Réparation, diagnostic, vente et rachat d’équipements Yaskawa

L’assistance d’un établissement industriel ne se limite pas toujours à une seule réparation. Selon les besoins, le diagnostic peut être associé à la remise en état de l’appareil, à la sélection d’une pièce de rechange, à la recherche d’un entraînement de secours ou à l’évaluation d’autres composants du système de commande.

Les services associés peuvent comprendre :

• la réparation et la remise en état de servomoteurs Yaskawa,
• la maintenance de moteurs pour robots industriels,
• le diagnostic de codeurs et de freins,
• la réparation de servo-variateurs et d’électronique de commande,
• la maintenance de variateurs de fréquence, de contrôleurs PLC, de pupitres HMI et de modules d’E/S,
• la sélection et la vente de pièces de rechange,
• la modernisation d’anciens systèmes d’entraînement,
• le rachat d’équipements d’automatisation endommagés, d’occasion ou inutilisés.

Dans le cas du modèle Yaskawa SGMRS-30A2A-YR11, un diagnostic rapide et correctement réalisé permet de déterminer si le remplacement des roulements, la réparation du frein ou la maintenance du codeur suffit, ou si une remise en état plus complète est nécessaire. La remise rapide du moteur au service limite le risque de dommages secondaires à l’enroulement et à d’autres composants coûteux.

Vous avez besoin d’une réparation de servomoteur Yaskawa ? Envoyez la référence complète de l’appareil, une photo de la plaque signalétique, les codes d’erreur et une description des symptômes. Ces informations permettent de déterminer plus facilement les prochaines étapes : diagnostic, réparation, remise en état, sélection d’un remplacement ou rachat de l’appareil endommagé. —> Demander une réparation
