Réparation express d’un variateur pour récupérateur de chaleur

Réparation du variateur de fréquence d’un récupérateur de chaleur peut rétablir rapidement le fonctionnement des ventilateurs sans qu’il soit nécessaire de remplacer l’ensemble du système de commande. Lorsqu’un variateur de fréquence de récupérateur de chaleur tombe en panne, la centrale de traitement d’air peut interrompre le soufflage ou l’extraction, fonctionner avec un débit incorrect ou signaler des défauts de manière cyclique. Un diagnostic efficace est alors essentiel pour déterminer si la panne concerne le variateur de fréquence, le moteur du ventilateur, le câblage, un capteur ou un autre élément de l’installation CVC.

Dans les bâtiments industriels, les sites de production, les entrepôts, les bureaux et les établissements publics, même un court arrêt de la ventilation peut dégrader les conditions de travail, augmenter l’humidité et perturber les processus nécessitant un renouvellement d’air stable. C’est pourquoi une réparation express du variateur doit comprendre non seulement la suppression de la panne électronique, mais aussi l’analyse de sa cause et des essais confirmant que l’appareil peut être remis en service en toute sécurité.

Appelez-nous : +48 717 500 983

Panne du variateur de fréquence d’un récupérateur de chaleur – symptômes, causes et conséquences

Pourquoi la récupération de chaleur ne fonctionne-t-elle pas et quand faut-il suspecter le variateur de fréquence ?

Un récupérateur de chaleur récupère l’énergie contenue dans l’air extrait du bâtiment et la transmet à l’air neuf insufflé. Les flux d’air restent physiquement séparés et l’échange d’énergie s’effectue à l’intérieur de l’échangeur. Les filtres, les conduits de ventilation et l’échangeur lui-même génèrent toutefois des pertes de charge, c’est pourquoi l’installation nécessite des ventilateurs correctement commandés.

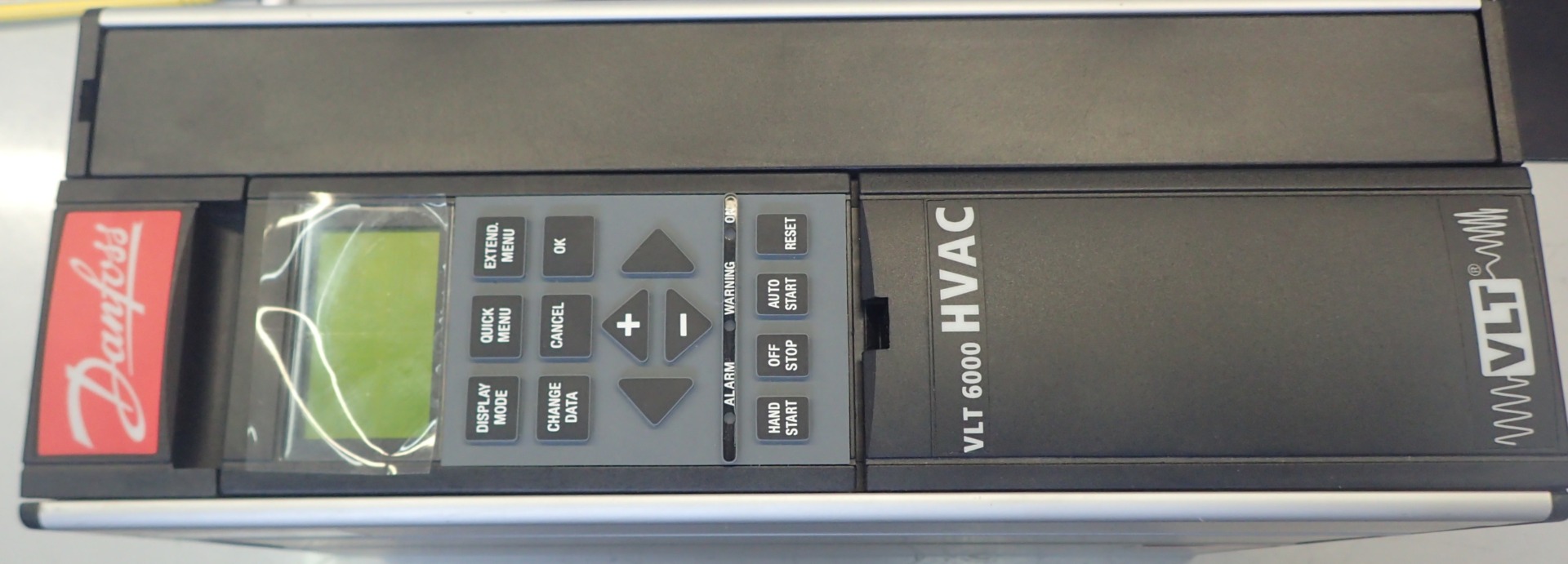

Un variateur de fréquence destiné aux systèmes de ventilation régule la fréquence et la tension d’alimentation du moteur. Il permet ainsi de modifier progressivement la vitesse de rotation du ventilateur et d’adapter le débit aux besoins actuels. En pratique, le variateur peut notamment fonctionner avec des capteurs de pression différentielle, des pressostats, des capteurs de CO2, des analyseurs de qualité de l’air et un système de supervision.

Les problèmes de récupération de chaleur ne signifient pas toujours que le récupérateur lui-même est défectueux. Si le panneau de commande fonctionne, mais que le ventilateur ne démarre pas, tourne de manière irrégulière ou n’atteint pas la vitesse de consigne, une panne du variateur du ventilateur peut en être l’une des causes.

Symptômes les plus fréquents d’un variateur défectueux

• le ventilateur ne démarre pas malgré la présence d’un signal de marche,
• l’entraînement s’arrête immédiatement après le démarrage,
• redémarrages cycliques du variateur de fréquence,
• absence de tension à la sortie du variateur,
• vitesse de rotation instable du ventilateur,
• impossibilité de modifier la fréquence de consigne,
• échauffement excessif du boîtier,
• fonctionnement bruyant du ventilateur ou du moteur,
• affichage de défauts de surcharge, de surchauffe, de perte de phase ou de court-circuit,
• absence de communication avec le contrôleur de la centrale, le système BMS ou l’automate PLC,
• déclenchement des protections lors d’une tentative de démarrage,
• débit d’air insuffisant malgré une valeur de consigne correcte.

Constatez-vous des symptômes similaires ? Ne redémarrez pas le variateur à plusieurs reprises sans avoir identifié la cause du défaut. Les tentatives suivantes peuvent aggraver l’endommagement de l’étage de puissance ou provoquer la défaillance des composants associés. Communiquez au service technique le modèle de l’appareil, le code d’erreur et une description du comportement de l’installation.

Le ventilateur, le moteur ou un capteur peuvent-ils être à l’origine du problème ?

Le variateur arrête souvent l’entraînement en réaction à un problème situé en dehors de son boîtier. Un défaut de surintensité peut résulter d’un endommagement des transistors de puissance, mais aussi d’un rotor bloqué, de roulements usés, d’un court-circuit dans l’enroulement du moteur ou d’un câble endommagé.

De même, un débit d’air insuffisant ne signifie pas nécessairement une panne électronique. Il peut être dû à des filtres encrassés, à un registre fermé, à un transmetteur de pression différentielle défectueux, à une valeur de consigne incorrecte du régulateur PID ou à un mauvais paramétrage du variateur.

C’est pourquoi le diagnostic du variateur d’un récupérateur de chaleur doit porter à la fois sur l’appareil et sur les informations essentielles concernant l’installation. Dans le cas contraire, le variateur réparé peut être de nouveau endommagé après son raccordement à un moteur défectueux.

Pannes les plus fréquentes des variateurs CVC

Endommagement de l’étage de puissance et des transistors IGBT

L’étage de puissance génère la tension à fréquence variable qui alimente le moteur du ventilateur. Les transistors IGBT comptent parmi ses composants les plus importants. Leur endommagement peut provoquer un court-circuit, la perte d’une phase de sortie, un fonctionnement irrégulier du moteur ou l’impossibilité totale de démarrer l’entraînement.

L’endommagement de l’étage de puissance peut être provoqué par des surtensions, des surcharges, des courts-circuits en sortie, un raccordement incorrect du moteur, le vieillissement des composants électroniques ou des tentatives de démarrage répétées en présence d’une défaillance mécanique.

Surchauffe, encrassement et problèmes de refroidissement

Les variateurs de ventilateurs fonctionnent souvent de nombreuses heures par jour et leur durée de vie dépend notamment d’un refroidissement correct. Des conduits de ventilation encrassés dans le variateur, un ventilateur de refroidissement défectueux, une température élevée dans l’armoire électrique ou un espace insuffisant autour de l’appareil peuvent entraîner une surchauffe.

Un fonctionnement prolongé à température élevée accélère le vieillissement des condensateurs du circuit intermédiaire, des ventilateurs, des soudures et d’autres composants. L’un des symptômes peut être l’arrêt du variateur après un certain temps, en particulier lorsque le ventilateur est davantage chargé.

Défauts d’alimentation, de communication et des circuits de mesure

Une panne du variateur de fréquence peut également être liée à l’alimentation ou au système de commande. Les chutes de tension, le déséquilibre des phases, les bornes desserrées, les surtensions et le mauvais fonctionnement des protections peuvent générer des défauts ressemblant à une panne interne du variateur.

Les signaux de commande sont également importants dans les systèmes CVC. Une perte de communication, une entrée analogique endommagée, une coupure dans le circuit d’un capteur ou un signal de consigne incorrect peuvent arrêter le ventilateur alors que la section de puissance reste opérationnelle. Le service du variateur de ventilateur doit donc distinguer une panne électronique d’un problème lié au système de supervision.

Quel est l’impact d’une panne du variateur sur le récupérateur de chaleur et l’installation de ventilation ?

L’arrêt du variateur peut entraîner l’arrêt du ventilateur de soufflage, du ventilateur d’extraction ou des deux. Selon la conception de l’installation, cela peut dégrader la qualité de l’air, augmenter la concentration de CO2, provoquer des problèmes d’humidité et rompre l’équilibre de pression prévu.

Dans les sites de production, les conséquences peuvent également inclure une perturbation de l’évacuation de la chaleur, des poussières, des vapeurs ou de l’humidité liée au procédé. L’arrêt de la ventilation peut imposer une limitation du processus, l’arrêt d’une partie de la ligne ou le déclenchement de procédures d’urgence.

Lorsque la température extérieure est basse, un débit d’air insuffisant peut également accroître le risque de givrage ou de gel de l’échangeur. Les conséquences exactes dépendent de la conception de la centrale, des protections antigel utilisées et des conditions de fonctionnement.

Ne retardez pas le diagnostic d’une installation critique pour le processus. Une évaluation rapide de l’appareil permet de déterminer si le variateur du ventilateur peut être réparé ou s’il faudra utiliser un appareil de remplacement éprouvé ou une solution temporaire afin de réduire le temps d’arrêt.

Réparation express du variateur d’un récupérateur de chaleur – comment se déroule l’intervention ?

Diagnostic rapide d’une panne du variateur de ventilateur

Une intervention express doit commencer par la collecte d’informations sur l’appareil et l’installation. Le code d’erreur est important, mais il ne suffit pas toujours à identifier le composant endommagé. Le moment d’apparition du problème, la charge de l’entraînement ainsi que la présence éventuelle d’une coupure de courant, d’une surtension, d’une infiltration d’eau, d’une surchauffe ou de travaux sur le moteur avant la panne sont également déterminants.

Analyse des codes d’erreur et entretien technique

Il est recommandé de transmettre au service technique les informations suivantes :

• le fabricant et la référence complète du variateur,
• la puissance, la tension et le courant nominaux de l’appareil,
• une photo de la plaque signalétique,
• le code d’erreur affiché sur le panneau,
• l’indication précisant si le ventilateur tourne librement,
• une description du comportement du variateur avant la panne,
• des informations sur les travaux récents effectués sur la centrale, le moteur ou l’installation électrique,
• une copie des paramètres ou un fichier de configuration, s’ils sont disponibles.

Cet ensemble d’informations facilite l’évaluation préliminaire du problème et la préparation des pièces appropriées avant le début de la réparation.

Mesures de l’électronique, de l’étage de puissance et du circuit intermédiaire

Après réception de l’appareil, le service peut effectuer une inspection visuelle et contrôler l’encrassement, les traces de surchauffe, les dommages mécaniques et l’état des connexions. Des mesures sont ensuite réalisées sur les différentes sections électroniques concernées.

Selon la conception du variateur, le diagnostic peut comprendre :

• le redresseur d’entrée,
• le circuit intermédiaire à courant continu,
• les condensateurs et le circuit de précharge,
• les modules de puissance et les transistors IGBT,
• les circuits de commande des grilles,
• les alimentations auxiliaires,
• les circuits de mesure du courant et de la tension,
• les entrées et sorties analogiques et numériques,
• les interfaces de communication,
• le panneau opérateur et la mémoire des paramètres,
• les ventilateurs et les capteurs de température.

Le diagnostic rapide d’une panne de variateur ne doit pas se limiter au remplacement du composant visiblement endommagé. Il faut également contrôler les composants associés qui ont pu être surchargés au moment de la panne.

Réparation, reconditionnement et essais finaux

L’étendue des travaux dépend des résultats des mesures. La réparation peut comprendre le remplacement de composants de l’étage de puissance, de condensateurs, de ventilateurs, de relais, de circuits d’alimentation, de connecteurs endommagés ou de composants de commande. Le reconditionnement peut également inclure le nettoyage, le contrôle des connexions et le remplacement des pièces d’usure présentant une dégradation importante.

Après la réparation, le variateur doit être mis en marche dans des conditions contrôlées. Les essais peuvent inclure la vérification des tensions de sortie, du fonctionnement à différentes fréquences, de la réaction des entrées de commande, du panneau opérateur, de la communication et du comportement sous une charge adaptée à l’appareil.

La conservation ou la restauration des paramètres constitue également une étape importante. Un variateur CVC peut comporter des rampes configurées, des limitations de courant, un régulateur PID, des valeurs de fréquence minimale et maximale ainsi que des paramètres de communication. Le simple chargement des réglages d’usine peut ne pas rétablir le bon fonctionnement de la centrale.

Vous avez besoin d’une réparation express du variateur ? Envoyez une photo de la plaque signalétique, le code d’erreur et une description de l’installation. Ces informations permettront d’évaluer au préalable l’étendue possible du diagnostic, la disponibilité des pièces et la solution réaliste pour rétablir le fonctionnement.

Réparer le variateur ou acheter un appareil de remplacement ?

Quand la réparation du variateur est-elle justifiée ?

La réparation est souvent avantageuse lorsque l’appareil est adapté à l’automatisme existant, possède une configuration atypique ou lorsque son remplacement nécessiterait des modifications dans l’armoire électrique. La conservation du variateur d’origine peut réduire le risque de problèmes de communication, de commande et de remise en service de l’installation.

La réparation du variateur d’un récupérateur de chaleur peut être particulièrement justifiée lorsque :

• le délai de livraison d’un appareil neuf est long,
• le modèle n’est plus fabriqué,
• le remplacement nécessiterait une modification de l’installation,
• la conservation des paramètres est importante pour le fonctionnement de la centrale,
• la panne concerne un composant réparable,
• le coût de l’arrêt est supérieur au coût de la réparation express.

Quand faut-il remplacer ou moderniser le variateur ?

L’achat d’un variateur neuf ou la modernisation peut constituer une meilleure solution lorsque l’appareil est gravement endommagé, a déjà été réparé à plusieurs reprises, lorsque des pièces essentielles ne sont plus disponibles ou que ses caractéristiques ne répondent plus aux exigences actuelles de l’installation.

Lors du choix d’un appareil de remplacement, il ne suffit pas de prendre en compte la puissance du moteur. La tension d’alimentation, le courant nominal, la nature de la charge du ventilateur, le mode de consigne de vitesse, le nombre d’entrées et de sorties, le régulateur PID, le type de communication, les conditions ambiantes et le mode de montage sont également importants.

Des variateurs populaires pour les systèmes de ventilation sont notamment proposés par ABB, Danfoss, Siemens, Schneider Electric, Lenze, Yaskawa, Vacon, Invertek, Omron, LS Electric et Control Techniques. Un appareil de remplacement d’un autre fabricant peut nécessiter une réaffectation des fonctions des bornes, une modification des paramètres et une adaptation de la communication avec l’automatisme de la centrale.

La modernisation peut également comprendre l’installation de protections supplémentaires, l’amélioration du refroidissement de l’armoire, le remplacement des câbles, la modification du mode de commande et la création d’une copie de sauvegarde des paramètres pour les besoins de la maintenance.

Démontage de l’ancien variateur du ventilateur et envoi au service technique

Le démontage de l’ancien variateur du ventilateur doit être effectué par une personne disposant des qualifications requises. Des tensions dangereuses peuvent subsister dans le variateur même après la coupure de l’alimentation ; il convient donc de respecter les procédures du fabricant ainsi que le temps de décharge du circuit intermédiaire.

Avant de débrancher les câbles, il est recommandé de :

• prendre des photos de toutes les bornes et connexions,
• repérer les câbles d’alimentation, du moteur et de commande,
• enregistrer ou copier les paramètres si le variateur peut être démarré,
• noter le code d’erreur et l’état des voyants,
• protéger le panneau opérateur et les modules de communication supplémentaires,
• identifier l’appareil avec le numéro de la machine ou de la centrale.

Le variateur doit être emballé de manière à le protéger contre les chocs, l’humidité et les décharges électrostatiques. Il est recommandé de joindre à l’envoi une description de la panne ainsi que les coordonnées d’une personne avec laquelle le service pourra consulter les détails techniques.

Comment réduire le temps d’arrêt du récupérateur de chaleur et se préparer à une nouvelle panne ?

Le service de maintenance peut réduire considérablement le temps de réaction s’il dispose d’une liste à jour des variateurs, de copies de sauvegarde des paramètres, des schémas de raccordement et d’informations sur les modèles de moteurs. Pour les installations critiques, il est également utile d’envisager de conserver un variateur de secours compatible.

Après la suppression de la panne, il convient de déterminer pourquoi le dommage est survenu. Il peut être recommandé d’effectuer des mesures sur le moteur et les câbles, de contrôler le ventilateur, de remplacer les filtres, de vérifier le refroidissement de l’armoire, de resserrer les connexions et d’analyser la qualité de l’alimentation électrique.

Outre la réparation et le diagnostic, les services peuvent également inclure le reconditionnement, la modernisation, la sélection d’un appareil de remplacement, la vente d’un équipement disponible en stock ainsi que le rachat de variateurs inutilisés ou endommagés. Cela permet de choisir une solution adaptée à l’âge de l’installation, au budget et au temps d’arrêt acceptable.

Une panne de variateur ne signifie pas nécessairement un arrêt prolongé de la ventilation. Envoyez l’appareil au diagnostic avec une description des symptômes. Après l’évaluation technique, il sera possible de choisir une réparation, un reconditionnement, un appareil de remplacement ou une modernisation et de rétablir le fonctionnement du récupérateur de chaleur dans les meilleurs délais. —> Demander une réparation
