Réparation d’un ventilateur pour centrale de traitement d’air

La réparation de ventilateurs pour centrale de traitement d’air est nécessaire lorsque le ventilateur perd en performance, fonctionne bruyamment, entre en vibration, surchauffe, ne réagit pas à l’alimentation ou déclenche des alarmes dans le système HVAC. En pratique, une panne de ventilateur dans une centrale de traitement d’air n’est pas uniquement un problème mécanique. Elle peut entraîner une baisse du débit d’air, une surcharge des autres ventilateurs, une augmentation de la consommation d’énergie, une détérioration des conditions de travail et un arrêt non planifié de l’installation.

Un ventilateur dans une centrale de traitement d’air fonctionne souvent pendant de nombreuses heures par jour, dans des conditions variables de charge, de température, d’empoussièrement et d’humidité. C’est pourquoi une défaillance typique d’un ventilateur industriel peut concerner aussi bien les pièces mécaniques que l’entraînement, les roulements, la turbine, les pales, le moteur, le variateur de fréquence, l’électronique de commande ou le système d’automatisation.

Si la centrale de traitement d’air présente un débit d’air trop faible, si le ventilateur fait du bruit, si des vibrations apparaissent ou si le moteur ne démarre pas, il est recommandé de faire réaliser un diagnostic avant d’acheter un nouvel ensemble. Dans de nombreux cas, il est possible d’effectuer une réparation, une régénération du ventilateur, une rénovation de l’ensemble d’entraînement, un remplacement des roulements, un équilibrage dynamique de la turbine ou une modernisation de la commande sans remplacer toute la centrale.

Appelez : +48 717 500 983

Pourquoi une panne de ventilateur dans une centrale de traitement d’air affecte-t-elle tout le système HVAC ?

Le ventilateur dans une centrale de traitement d’air et le débit d’air prévu par le projet

Les ventilateurs font partie des éléments les plus importants de toute centrale de traitement d’air. Ce sont eux qui assurent le maintien du débit d’air requis dans une installation de soufflage, d’extraction ou de soufflage-extraction. Si le ventilateur n’atteint pas les paramètres requis, tout le système HVAC commence à fonctionner en dehors des hypothèses de conception.

Une baisse de performance du ventilateur peut signifier un renouvellement d’air insuffisant, une pression incorrecte dans les gaines, une filtration moins efficace, des problèmes d’évacuation de chaleur, une augmentation de l’humidité ou une perturbation des conditions technologiques. Dans les sites industriels, les conséquences peuvent concerner non seulement le confort, mais aussi la qualité du processus, la sécurité des employés et la stabilité du fonctionnement des machines.

La cause du problème ne se situe pas toujours dans l’automatisation elle-même. Si les filtres sont propres, les registres fonctionnent correctement et les réglages de la centrale n’ont pas été modifiés, la source de la baisse de performance peut être une turbine endommagée, des roulements usés, une panne moteur, un problème de variateur ou un fonctionnement incorrect du système de commande.

Que se passe-t-il dans un système multiventilateur après l’arrêt d’un ventilateur ?

Dans les centrales de traitement d’air modernes, les systèmes multiventilateurs sont de plus en plus utilisés. Cette solution permet de réguler la performance de manière fluide, d’augmenter la redondance et d’adapter le fonctionnement de l’installation à la demande actuelle. Le problème apparaît lorsqu’un des ventilateurs s’arrête ou commence à fonctionner avec une performance limitée.

Si un ventilateur du système cesse de fonctionner, les autres unités doivent compenser le débit d’air manquant. En pratique, cela signifie une augmentation de la vitesse de rotation, une charge mécanique plus élevée, une consommation d’énergie accrue et une usure plus rapide des composants encore opérationnels. Maintenir la centrale dans ce mode peut entraîner des pannes en cascade des ventilateurs suivants.

Pour la maintenance, il est donc important de déterminer rapidement si le problème concerne le ventilateur lui-même, le moteur, les roulements, la turbine, le variateur, l’alimentation ou la commande. Plus le diagnostic est réalisé rapidement, plus les chances de réparer le ventilateur industriel sans long arrêt de l’installation sont élevées.

Conséquences d’une panne de ventilateur pour la production, les coûts d’énergie et la maintenance

Une panne du ventilateur d’une centrale de traitement d’air peut générer des coûts bien supérieurs à ceux de la réparation elle-même. Un débit d’air trop faible peut imposer une limitation de la production, l’arrêt d’une partie du processus, une détérioration des conditions dans les locaux techniques ou le dépassement des paramètres environnementaux requis pour les machines, les personnes ou les produits.

Dans de nombreuses usines, la ventilation dessert les halls de production, entrepôts, cabines de peinture, laboratoires, salles serveurs, zones avec électronique, locaux d’automatisation, tableaux électriques ou zones fortement empoussiérées. Un ventilateur défectueux peut influencer la température, l’humidité, la pureté de l’air et la sécurité au travail.

Le service achats constate quant à lui un autre problème : la disponibilité des pièces de rechange. Un nouveau ventilateur, moteur EC, turbine, variateur ou module de commande n’est pas toujours disponible immédiatement. Il est donc utile d’envisager une réparation, une régénération, une rénovation de ventilateur industriel ou l’achat d’un remplacement vérifié, surtout lorsque le délai de livraison d’un nouvel ensemble est trop long.

Comment reconnaître une panne de ventilateur et quand confier la réparation de ventilateurs industriels ?

Symptômes les plus fréquents d’un ventilateur industriel endommagé

Une panne de ventilateur apparaît rarement sans signaux préalables. Le plus souvent, l’appareil commence à faire du bruit, perd en performance, génère des vibrations, surchauffe ou nécessite des interventions de service de plus en plus fréquentes. Ignorer ces symptômes peut entraîner l’endommagement de la turbine, de l’arbre, du carter, du moteur ou des autres ventilateurs de la centrale.

Les symptômes les plus fréquents indiquant la nécessité d’un service de ventilateurs industriels sont :

• baisse de performance de la centrale de traitement d’air malgré des réglages inchangés,
• débit d’air trop faible dans les gaines de soufflage ou d’extraction,
• fonctionnement bruyant du ventilateur, bourdonnement, frottement ou sons de basse fréquence,
• vibrations élevées transmises au carter de la centrale, à la structure ou aux gaines,
• fonctionnement irrégulier de la turbine ou faux-rond visible,
• surchauffe du moteur, des roulements ou du palier,
• absence de réaction du ventilateur à l’alimentation ou au signal de commande,
• déclenchement des protections, alarmes de surcharge ou messages d’erreur,
• augmentation de la consommation d’énergie par la centrale,
• odeur perceptible d’isolation surchauffée ou de brûlé,
• pannes récurrentes peu de temps après la remise à zéro de l’alarme.

L’apparition de l’un de ces symptômes ne signifie pas automatiquement qu’il faut remplacer tout le ventilateur. Souvent, le remplacement des roulements, la régénération de la turbine, la réparation du moteur, l’équilibrage dynamique, la réparation de l’électronique de commande ou la suppression d’un problème dans le système d’automatisation suffit.

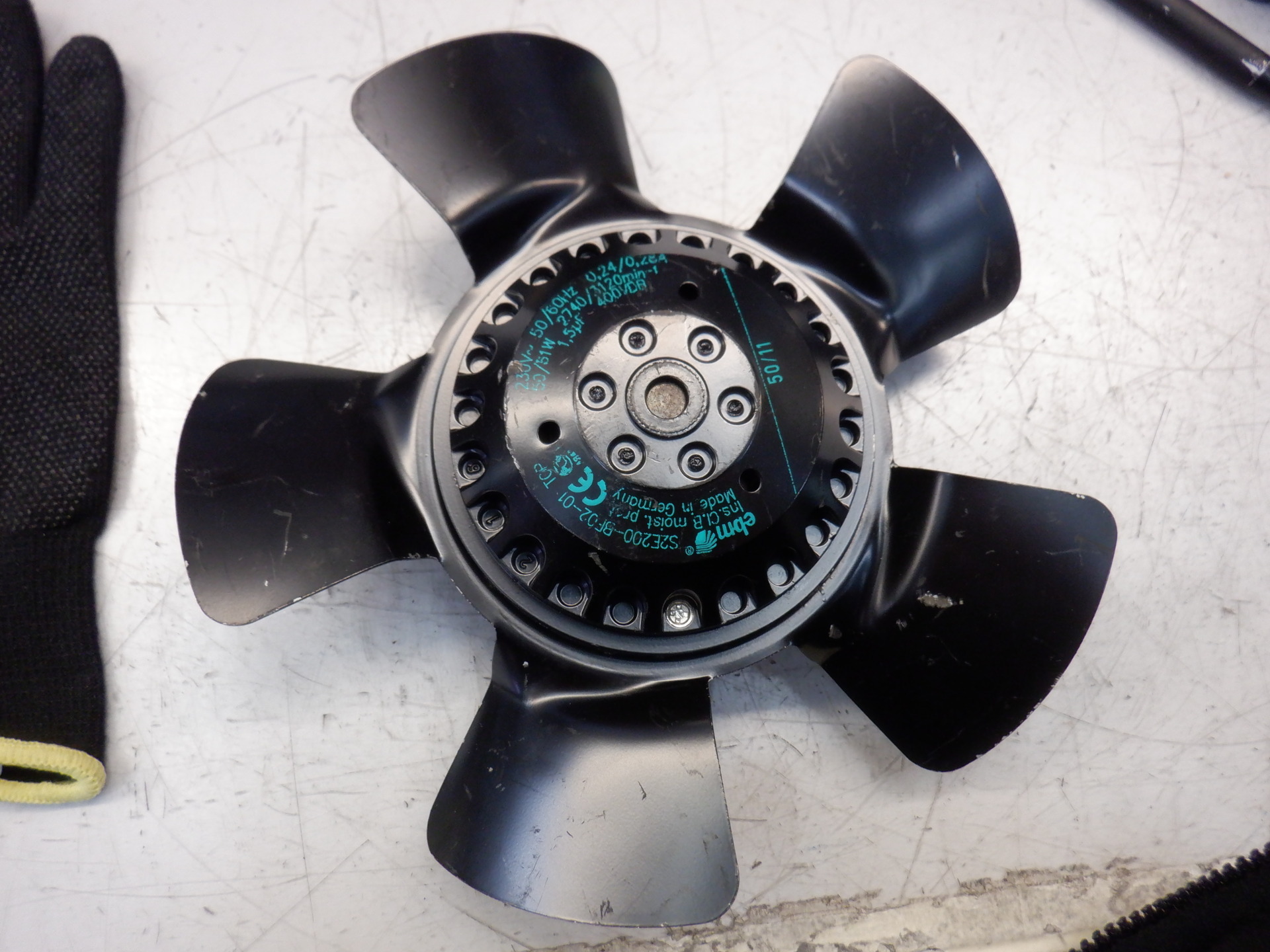

Pale de turbine endommagée, déséquilibre et vibrations du ventilateur

L’un des problèmes mécaniques les plus graves est l’endommagement d’une pale de turbine. Il peut résulter de la fatigue du matériau, de la corrosion, de l’encrassement, du contact avec un corps étranger ou d’un fonctionnement prolongé dans des conditions défavorables. Même une faible perte de matière sur une seule pale perturbe l’aérodynamique et provoque une asymétrie de masse de toute la turbine.

Il en résulte un déséquilibre du ventilateur, qui provoque des vibrations mécaniques. À certaines vitesses de rotation, les vibrations peuvent entrer dans la plage de résonance et générer des sons caractéristiques de basse fréquence. C’est un signal à ne pas ignorer, car la poursuite du fonctionnement peut entraîner une fissure de l’arbre, des dommages au carter, la destruction des roulements ou une défaillance des fixations.

Dans une telle situation, une réparation professionnelle d’un ventilateur pour centrale de traitement d’air ne doit pas se limiter au simple remplacement de l’élément endommagé. Après la réparation ou la régénération de la turbine, il est nécessaire de contrôler la géométrie et d’effectuer un équilibrage dynamique. Dans de nombreux cas, les meilleurs résultats sont obtenus par équilibrage sur les propres roulements de l’appareil à l’aide d’analyseurs de vibrations, car cela permet d’évaluer le comportement du ventilateur dans des conditions proches du fonctionnement réel.

Roulements de ventilateur endommagés : bruit, température et jeux

L’endommagement des roulements du ventilateur est l’une des causes les plus fréquentes de bruit, de surchauffe et d’augmentation des vibrations. Le problème peut résulter d’un manque de lubrification, du vieillissement du lubrifiant, d’une contamination par la poussière, d’un montage incorrect, d’une surcharge, d’un déséquilibre de la turbine ou d’un fonctionnement à une température trop élevée.

Dans la phase initiale d’usure des roulements, les résistances au roulement augmentent et le palier commence à générer davantage de chaleur. Avec le temps, des jeux radiaux et axiaux apparaissent, la stabilité de l’arbre se détériore et le ventilateur fonctionne de plus en plus bruyamment. Les vibrations peuvent se transmettre au carter de la centrale, aux gaines de ventilation et à la structure porteuse.

Le danger réside dans le fait qu’un roulement endommagé peut provoquer une panne moteur. L’augmentation de température au niveau du palier peut se transmettre à l’arbre et au stator, et dans les cas extrêmes entraîner la destruction thermique de l’isolation des enroulements, des courts-circuits entre spires et la combustion de l’entraînement.

Une réparation correcte exige un démontage précis des éléments usés, le contrôle de l’arbre, des logements et des ajustements, ainsi que le choix de nouveaux roulements conformes aux exigences de l’application. Le montage d’un remplacement aléatoire peut raccourcir la durée de vie du ventilateur et provoquer un retour rapide de la panne.

Panne du moteur du ventilateur : absence de démarrage, surcharge et enroulements brûlés

Une panne du moteur du ventilateur se manifeste le plus souvent par une absence de réaction à l’alimentation, une absence de réaction au signal de commande, le déclenchement des protections, une surcharge, une surchauffe ou une odeur d’isolation brûlée. Le problème peut concerner un moteur asynchrone classique, un moteur EC moderne, l’alimentation, le variateur de fréquence, l’électronique de commande ou le système de protection.

Dans le cas des moteurs asynchrones, le service vérifie notamment la résistance d’isolement des enroulements, la continuité des phases, l’état des connexions, des borniers, des câbles, des protections et les conditions mécaniques de fonctionnement. En cas de dégradation des enroulements, un rebobinage du stator ou un remplacement du moteur peut être possible.

Dans les moteurs EC, le diagnostic comprend également l’électronique de commande. Les éléments d’alimentation, circuits de puissance, modules de commande, entrées de signal ou la communication avec l’automatisation de la centrale peuvent être endommagés. Selon l’étendue du défaut, une réparation de l’électronique, le remplacement du module de commande ou le remplacement de l’ensemble d’entraînement complet peut être possible.

Problèmes d’automatisation, de variateur, d’automate PLC et de signaux de commande

Toutes les pannes de ventilateur ne résultent pas d’un dommage mécanique. Dans les centrales de traitement d’air modernes, le ventilateur fonctionne avec l’automatisation, un variateur de fréquence, un automate PLC, un panneau HMI, des modules E/S, des capteurs de pression, des capteurs de débit et des systèmes de protection. Un problème dans l’un de ces domaines peut ressembler à une panne de ventilateur.

Si le ventilateur ne réagit pas à une modification de la consigne de performance, fonctionne uniquement à une vitesse ou ne démarre pas malgré un moteur en bon état, la cause peut être le signal de commande, les paramètres du variateur, une entrée analogique endommagée, un câble interrompu, une erreur de communication ou une alimentation auxiliaire.

C’est pourquoi le diagnostic doit couvrir à la fois la mécanique et le système de commande. Dans le cas contraire, il est facile de remplacer un ventilateur fonctionnel alors que la véritable cause de la panne se trouve dans le variateur, l’électronique de commande ou l’automatisation de la centrale.

Diagnostic d’un ventilateur pour centrale de traitement d’air – que vérifie le service ?

Un diagnostic professionnel d’un ventilateur pour centrale de traitement d’air doit indiquer non seulement l’élément endommagé, mais aussi la cause de la panne. Le simple remplacement des roulements, du moteur ou de la turbine sans identifier l’origine du problème peut entraîner le retour du défaut après peu de temps.

Le service de ventilateurs industriels comprend généralement :

1. vérification du modèle du ventilateur, de la puissance du moteur et des conditions de fonctionnement dans la centrale,
2. contrôle de l’état de la turbine, des pales, du carter, de l’arbre et des fixations,
3. contrôle des jeux radiaux et axiaux,
4. évaluation de l’état des roulements, de la lubrification et de la température du palier,
5. diagnostic vibratoire et analyse fréquentielle,
6. contrôle de l’équilibrage de la turbine et évaluation du besoin d’équilibrage dynamique,
7. mesures électriques du moteur, notamment résistance d’isolement et continuité des phases,
8. contrôle du variateur, de l’alimentation, des protections et de l’électronique de commande,
9. vérification des signaux provenant du PLC, du panneau HMI, des modules E/S et de l’automatisation de la centrale,
10. test de fonctionnement après réparation et contrôle des paramètres de débit et de vibration.

En pratique, le diagnostic vibratoire est particulièrement important. Il permet de distinguer le déséquilibre de la turbine d’un dommage des roulements, de problèmes d’alignement, de jeux mécaniques ou d’une résonance de la structure. Grâce à cela, la rénovation d’un ventilateur industriel peut être planifiée plus précisément, sans se limiter au remplacement de pièces par essais successifs.

Réparation, régénération, rénovation ou remplacement du ventilateur ?

La décision de réparer, régénérer, rénover ou remplacer un ventilateur doit dépendre du type de dommage, de la disponibilité des pièces, de la valeur de l’appareil, du caractère critique de l’installation et du coût de l’arrêt. Dans de nombreux cas, la réparation de ventilateurs industriels est rentable, surtout lorsque le problème concerne les roulements, la turbine, le moteur, les fixations, l’électronique de commande ou le variateur.

La réparation du ventilateur est pertinente lorsque le défaut peut être diagnostiqué clairement, que les pièces sont disponibles et que la remise en état est plus rapide ou moins coûteuse que l’achat d’un nouvel ensemble. Elle peut comprendre le remplacement des roulements, la réparation du moteur, la régénération de la turbine, la réparation de l’électronique, l’équilibrage dynamique ou le remplacement d’éléments mécaniques endommagés.

La régénération du ventilateur est une bonne solution lorsque l’appareil fonctionne encore, mais présente des signes d’usure. Elle peut comprendre le nettoyage, le remplacement des éléments d’usure, le contrôle des roulements, la restauration des paramètres mécaniques, l’équilibrage et le test de fonctionnement. La régénération de ventilateurs pour centrales de traitement d’air permet de réduire le risque de panne soudaine pendant les périodes de fonctionnement intensif de l’installation HVAC.

La rénovation d’un ventilateur industriel est généralement plus étendue qu’une réparation standard. Elle peut comprendre le démontage de l’ensemble, la régénération ou le remplacement de la turbine, le remplacement des roulements, la réparation du moteur, le contrôle de l’arbre, du carter, des fixations, des joints, de l’entraînement ainsi que la remise en service avec mesures de vibration.

Le remplacement du ventilateur est recommandé lorsque l’appareil est gravement endommagé, non rentable à réparer, partiellement indisponible en pièces ou techniquement obsolète. Dans ce cas, il faut choisir un remplacement selon le débit, la pression, les dimensions, la puissance, le mode de commande, le type de moteur, le niveau sonore, la compatibilité avec l’automatisation et les conditions d’intégration dans la centrale.

Une erreur fréquente dans les services achats consiste à choisir un ventilateur uniquement selon la puissance du moteur ou les dimensions. Dans les applications HVAC, les paramètres de débit, la courbe de fonctionnement, le type de moteur, les signaux de commande, la compatibilité avec le variateur, le mode de montage et la disponibilité de la documentation sont également importants.

Maintenance des ventilateurs industriels comme moyen d’éviter les arrêts

La maintenance des ventilateurs industriels permet de détecter les problèmes avant qu’une panne ne survienne. Un contrôle régulier est particulièrement important dans les centrales fonctionnant en continu, dans un environnement poussiéreux, humide, chimiquement agressif ou là où l’arrêt de la ventilation influence la production.

Le périmètre de maintenance peut inclure le contrôle de l’état des roulements, de la température, des vibrations, de l’encrassement de la turbine, des jeux mécaniques, des fixations, des câbles, des protections, du variateur, de l’électronique de commande et de la réaction aux signaux de l’automatisation. Il est également utile de vérifier si le ventilateur atteint le débit requis et si son fonctionnement n’impose pas une charge excessive aux autres appareils de la centrale.

Une maintenance bien planifiée réduit le risque d’arrêt soudain de l’installation, facilite la planification des achats de pièces de rechange et permet de réaliser la rénovation du ventilateur dans une fenêtre de service adaptée, plutôt qu’en mode d’urgence.

Choix des pièces de rechange, rachat et modernisation des ventilateurs HVAC

Les centrales de traitement d’air utilisent des ventilateurs et ensembles d’entraînement de nombreux fabricants, tels que Ziehl-Abegg, ebm-papst, Rosenberg, Nicotra Gebhardt, Systemair, FläktGroup, Comefri, Siemens, ABB, Schneider Electric, Danfoss, Lenze ou SEW-Eurodrive. Lors du choix des pièces de rechange, il faut tenir compte non seulement du fabricant et du modèle, mais aussi des paramètres techniques et du mode de fonctionnement dans l’application concrète.

Le service peut aider à choisir des roulements, un moteur, une turbine, un variateur, un module de commande, une alimentation, un ventilateur de remplacement ou un ensemble complet. Cela est particulièrement important lorsque la pièce d’origine est difficile à obtenir, retirée de la production ou soumise à un long délai de livraison.

Pour les anciennes centrales, il est utile d’envisager une modernisation des ventilateurs. Elle peut comprendre le remplacement des ensembles par des solutions plus économes en énergie, le passage aux moteurs EC, la modification du mode de commande, l’intégration avec un PLC ou un BMS, l’adaptation des variateurs ou l’amélioration de la surveillance des vibrations et des alarmes.

Certaines entreprises utilisent également le rachat de ventilateurs, moteurs, variateurs et électronique industrielle endommagés. Ces appareils peuvent être destinés à la régénération, utilisés comme source de pièces ou devenir un élément du stock de maintenance.

Quand envoyer un ventilateur, un moteur ou un ensemble d’entraînement au service ?

Il est conseillé d’envoyer un ventilateur, un moteur ou un ensemble d’entraînement au service lorsque des vibrations récurrentes, du bruit, une surchauffe, une baisse de performance, une absence de démarrage, des alarmes de surcharge, des pales endommagées, des jeux de roulements ou un soupçon d’enroulements brûlés apparaissent. Un diagnostic rapide permet souvent d’éviter une panne plus coûteuse, par exemple la destruction de l’arbre, du carter, du stator ou des ventilateurs suivants du système.

Avant de contacter le service, il est utile de préparer les données de base : fabricant et modèle du ventilateur, photo de la plaque signalétique, type de centrale, puissance du moteur, tension d’alimentation, symptômes de panne, durée de fonctionnement de l’appareil, photos des dommages, informations sur les alarmes et données relatives à la commande, par exemple variateur, PLC, panneau HMI ou signal analogique.

Une réparation professionnelle de ventilateurs pour centrale de traitement d’air permet de rétablir la performance de l’installation, de réduire les coûts d’énergie et de limiter le risque d’arrêt. Pour la maintenance, cela signifie un retour plus rapide du système HVAC en fonctionnement, et pour le service achats, la possibilité de choisir entre réparation, régénération, rénovation, remplacement, rachat ou modernisation.

Vous voulez réduire le risque d’arrêt de la centrale de traitement d’air ? Renseignez-vous sur le diagnostic périodique, la maintenance des ventilateurs industriels, les mesures de vibrations, le remplacement des roulements et l’évaluation de l’état des moteurs. —> Demander une réparation
