Réparation du ventilateur EBM PAPST R2E225-AT52-19. Absence de démarrage, fonctionnement instable et température moteur trop élevée

La réparation du ventilateur EBM PAPST R2E225-AT52-19 doit commencer par déterminer si le problème provient de l’alimentation 230 V, du condensateur moteur 3 µF / 400 V, du moteur M2E068-DF, des roulements, de la turbine ou des conditions thermiques. Une absence de démarrage, une vitesse irrégulière et une température moteur excessive ne signifient pas nécessairement qu’il s’agit de la même panne. En particulier lors de fortes chaleurs, plusieurs causes peuvent apparaître simultanément : une température ambiante élevée limite le refroidissement, un condensateur usé dégrade le démarrage, tandis que l’encrassement ou des roulements usés augmentent encore davantage la charge du moteur.

Dans une installation industrielle, une panne de ventilateur ne concerne pas uniquement le composant lui-même. Si le R2E225-AT52-19 assure le refroidissement d’une machine, d’une armoire de commande ou d’un autre équipement, une réduction du débit d’air peut augmenter la température des variateurs, alimentations, automates PLC, modules I/O et autres composants électroniques. Le diagnostic doit donc déterminer non seulement si le ventilateur tourne, mais également s’il démarre correctement, atteint sa vitesse de manière stable et peut fonctionner sans charge thermique excessive.

Appelez-nous : +48 717 500 983

Le R2E225-AT52-19 ne démarre pas, fonctionne de manière instable ou surchauffe – que faut-il vérifier ?

EBM PAPST R2E225-AT52-19 – principaux paramètres techniques

Le R2E225-AT52-19 est un ventilateur centrifuge AC équipé du moteur M2E068-DF. Lors du diagnostic, il est utile de connaître les valeurs de référence, car sans elles il est difficile de déterminer si le courant mesuré, la vitesse ou les conditions thermiques sont corrects.

Paramètre	Valeur pour 230 V / 50 Hz
Modèle du ventilateur	EBM PAPST R2E225-AT52-19
Moteur	M2E068-DF
Alimentation	1~ 230 V AC / 50 Hz
Vitesse de rotation	environ 2750 tr/min
Puissance absorbée	105 W
Courant	environ 0,47 A
Courant de démarrage	1,2 A
Condensateur	3 µF / 400 V
Diamètre de la turbine	225 mm
Nombre de pales	11
Matériau de la turbine	PA6 renforcé de fibres de verre
Mode de fonctionnement	S1 – fonctionnement continu
Roulements	à billes
Classe d’isolation	B
Indice de protection	IP44 selon l’installation et la position de montage
Protection du moteur	protection thermique interne contre les surcharges TOP
Température ambiante maximale	65°C à 50 Hz

La valeur de 0,47 A doit être considérée comme un point de référence important et non comme un seuil universel de panne pour chaque configuration. La consommation réelle de courant dépend du point de fonctionnement du ventilateur et des conditions d’installation. Toutefois, un écart important par rapport aux paramètres de référence, en particulier lorsqu’il s’accompagne de problèmes de démarrage ou de surchauffe, indique qu’il convient d’approfondir le diagnostic.

Pourquoi le R2E225-AT52-19 ne démarre-t-il pas ?

Si le R2E225-AT52-19 ne démarre pas, il faut d’abord distinguer une panne électrique d’un problème mécanique. Le contrôle commence par la vérification de la présence d’une tension d’alimentation correcte, de l’état des connexions ainsi que de la possibilité de faire tourner librement la turbine lorsque l’appareil est déconnecté de l’alimentation en toute sécurité.

Les principaux points de diagnostic sont les suivants :

• absence ou tension d’alimentation 230 V AC incorrecte,
• connexion électrique endommagée ou desserrée,
• blocage mécanique de la turbine,
• résistance accrue due à des roulements usés,
• capacité incorrecte du condensateur moteur,
• problème au niveau des enroulements du moteur M2E068-DF,
• déclenchement de la protection thermique interne TOP.

Condensateur 3 µF / 400 V et problèmes de démarrage

L’un des premiers éléments à vérifier en cas de problème de démarrage est le condensateur 3 µF / 400 V. Une diminution de sa capacité peut dégrader les conditions de démarrage du moteur. Les symptômes typiques comprennent un démarrage retardé, des difficultés à atteindre la vitesse correcte, un fonctionnement irrégulier ou un échauffement accru.

La capacité doit être mesurée après avoir correctement débranché et déchargé le condensateur. Son aspect extérieur ne suffit pas pour évaluer son état. Un condensateur peut ne présenter aucun dommage visible tout en ayant des paramètres électriques qui s’écartent de la valeur requise par le système.

Protection thermique TOP et redémarrage après refroidissement

Le R2E225-AT52-19 dispose d’une protection thermique interne contre les surcharges TOP. Cet élément est particulièrement important lors du diagnostic d’un ventilateur qui fonctionne pendant un certain temps, puis s’arrête avant de redémarrer après avoir refroidi.

Un tel comportement peut indiquer que les conditions thermiques admissibles ont été dépassées. Le simple fait que le ventilateur recommence à fonctionner après refroidissement ne signifie pas que la panne a été éliminée. Il faut déterminer pourquoi la température a augmenté : température ambiante élevée, débit d’air limité, surcharge mécanique, problème de condensateur ou état du moteur lui-même.

Fonctionnement instable du ventilateur – vibrations, bruit et fluctuations de vitesse

Le fonctionnement instable du ventilateur peut se manifester par des variations de vitesse, une augmentation du bruit, des vibrations ou des bruits de roulement inhabituels. Sur un ventilateur centrifuge, même l’encrassement d’une partie des pales peut modifier la répartition des masses de la turbine et provoquer un déséquilibre.

Encrassement de la turbine, roulements et résonance mécanique

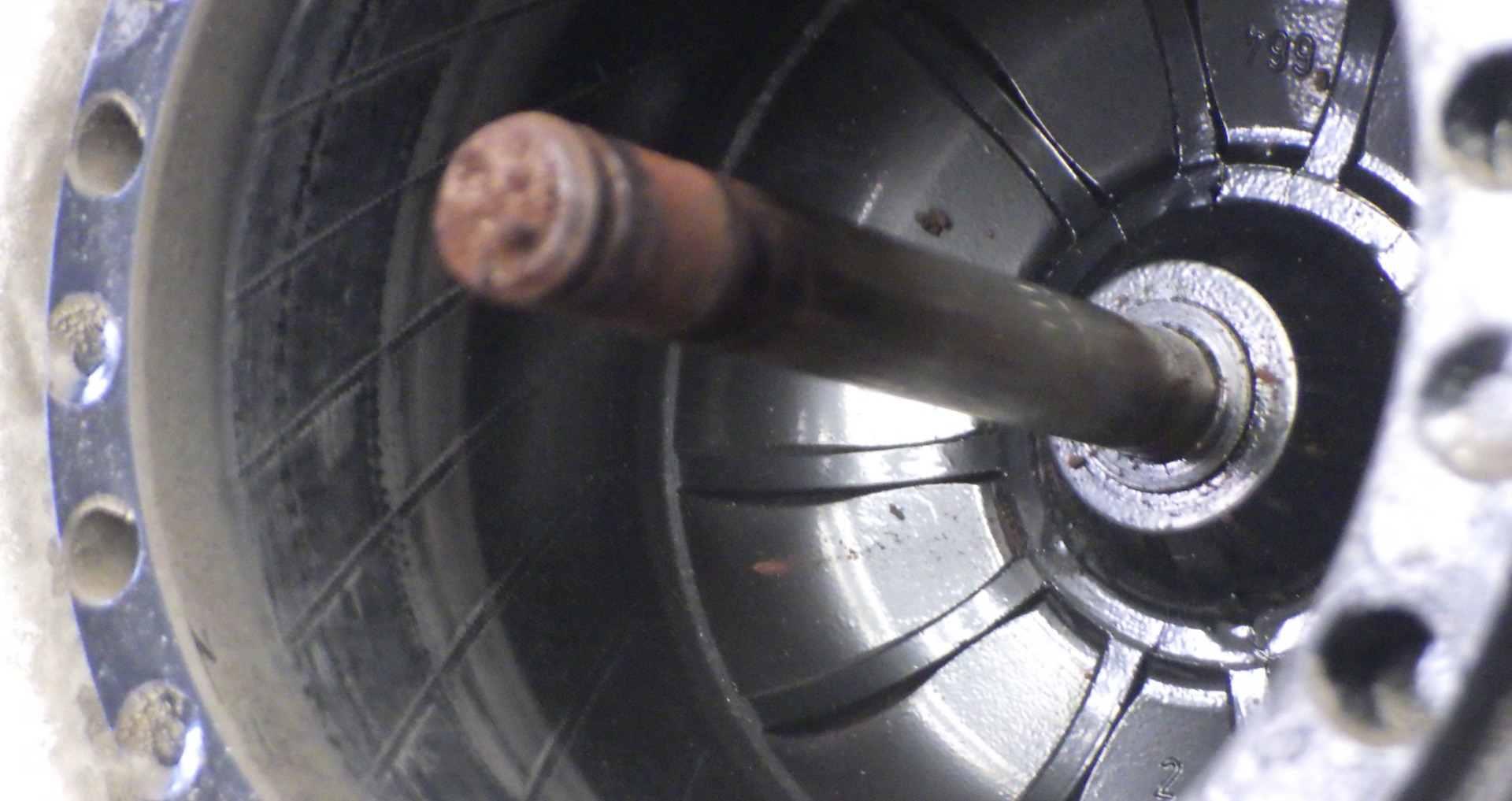

Lors du diagnostic mécanique, il faut vérifier la surface de la turbine, les dépôts sur les pales, la fixation de l’ensemble du ventilateur ainsi que l’état des roulements. En présence d’un jeu perceptible, d’une rotation rugueuse ou d’un bruit inhabituel, le problème peut concerner l’ensemble de roulements.

Des roulements usés augmentent la résistance mécanique et le moteur doit produire un couple supérieur pour maintenir le fonctionnement. En pratique, cela entraîne non seulement du bruit et des vibrations, mais également une charge thermique supplémentaire. À température ambiante élevée, cette combinaison peut réduire considérablement la marge thermique du système.

Il faut également tenir compte de la résonance de la structure. Le ventilateur peut être mécaniquement en bon état, mais une fixation incorrecte ou la transmission des vibrations de la machine peut augmenter le niveau vibratoire et accélérer l’usure des roulements.

Régulation de tension et commande par angle de phase

Si la vitesse du ventilateur est régulée par la tension, il faut également contrôler le mode de commande. En cas de commande par angle de phase, des pics de courant, des bruits supplémentaires et des vibrations peuvent apparaître. Un fonctionnement prolongé dans ces conditions peut avoir un impact négatif sur la durée de vie des roulements.

C’est pourquoi, lors du diagnostic de variations de vitesse instables, il est conseillé de vérifier non seulement le ventilateur en tant que composant autonome, mais aussi le système de commande qui lui fournit la tension.

Pourquoi le ventilateur EBM PAPST surchauffe-t-il pendant les fortes chaleurs ?

Le problème de surchauffe du moteur du ventilateur devient particulièrement important en été. Dans un hall de production ou une enceinte fermée, la température autour de l’appareil peut être nettement supérieure à celle mesurée ailleurs dans la pièce. Les entraînements, alimentations, variateurs de fréquence et autres composants électriques génèrent également de la chaleur supplémentaire.

Pour le R2E225-AT52-19 alimenté en 230 V AC / 50 Hz, la température ambiante maximale indiquée pour le fonctionnement est de 65°C. Il s’agit de la température ambiante et non de la température de surface admissible du boîtier du moteur. Cette valeur ne doit donc pas être interprétée comme la température jusqu’à laquelle le moteur lui-même peut chauffer en toute sécurité.

Lorsque la température de l’air autour du ventilateur se rapproche de la limite admissible, les possibilités de dissipation thermique diminuent. Si la turbine est simultanément encrassée, le débit d’air limité, un roulement usé ou le condensateur affaibli, le risque de déclenchement de la protection thermique augmente.

Diagnostic du R2E225-AT52-19 étape par étape

Un diagnostic efficace du R2E225-AT52-19 doit combiner des mesures électriques, un contrôle mécanique et une évaluation des conditions réelles de fonctionnement :

• Contrôle de l’alimentation. Vérifiez la tension aux bornes du moteur ainsi que l’état des câbles et des connexions.
• Contrôle du condensateur. Mesurez la capacité du condensateur moteur et comparez-la à la valeur de 3 µF.
• Mesure du courant. À 230 V / 50 Hz, la valeur de référence indiquée dans les données de l’appareil est d’environ 0,47 A.
• Évaluation du démarrage. Vérifiez si le ventilateur démarre franchement et atteint sa vitesse de manière stable.
• Contrôle des enroulements et de l’isolation. L’état électrique du moteur M2E068-DF doit être vérifié en atelier.
• Contrôle mécanique. Vérifiez la libre rotation de la turbine, l’état des roulements, les jeux, les salissures et les dommages sur les pales.
• Évaluation des vibrations et du bruit. Des bruits inhabituels peuvent indiquer une usure des roulements, un déséquilibre ou un problème de fixation.
• Contrôle du circuit d’air. Vérifiez que le débit d’air n’est pas limité par de l’encrassement, un filtre, une gaine ou un élément de construction.
• Mesure de la température. Évaluez la température ambiante directement sur le lieu de fonctionnement du ventilateur, en particulier lorsque la machine fonctionne à charge maximale.
• Test en charge réelle. Si possible, observez le courant, la température, le bruit et la stabilité de fonctionnement dans des conditions proches de celles de la production.

Les mesures sous tension secteur et les travaux sur le condensateur doivent être effectués par des personnes disposant des qualifications appropriées. Le condensateur peut conserver une charge même après la déconnexion de l’appareil.

Si vous disposez déjà de résultats de mesure, transmettez-les avec le ventilateur au service. Les informations relatives à la tension, au courant, à la température ambiante et au comportement de l’appareil avant son arrêt peuvent considérablement faciliter la reproduction de la panne.

Réparation de l’EBM PAPST R2E225-AT52-19 – quand réparer, remettre en état ou remplacer ?

Que peut comprendre la réparation d’un ventilateur industriel ?

L’étendue de la réparation dépend des résultats du diagnostic. Il faut d’abord déterminer quels éléments sont responsables du symptôme et si le problème est une panne isolée ou la conséquence de plusieurs années d’usure de différents composants.

Selon l’état de l’appareil, l’intervention peut comprendre le diagnostic électrique du moteur M2E068-DF, le contrôle du condensateur, l’évaluation des roulements, de la turbine et des connexions, l’élimination des causes de résistance mécanique excessive ainsi qu’un test final en charge.

Il est également important d’identifier la cause initiale. Le remplacement d’un seul élément ne résoudra pas durablement le problème si le ventilateur continue à fonctionner à une température trop élevée, avec un débit d’air limité ou dans des conditions de vibrations excessives.

Quand une réparation est-elle pertinente et quand vaut-il mieux remplacer le ventilateur ?

La réparation d’un ventilateur industriel est particulièrement justifiée lorsque l’appareil fait partie d’une machine en service, que ses paramètres et son montage sont correctement adaptés et que la panne concerne des éléments pouvant être remis en état.

Le remplacement doit être envisagé en cas de dommages importants de la turbine, de dégâts mécaniques étendus ou lorsque le niveau d’usure rend la remise en état non rentable. En cas d’arrêt critique de production, la disponibilité d’un appareil de remplacement adapté est également un facteur important.

Un modèle de remplacement ne doit pas être choisi uniquement sur la base du diamètre de 225 mm. Il faut notamment comparer la tension, la fréquence, la caractéristique débit-pression, la consommation de courant, le mode de montage, le sens de rotation, la commande et les conditions thermiques admissibles.

Si le problème de refroidissement se répète malgré un ventilateur en bon état, il peut être utile d’envisager une modernisation du système de refroidissement. Celle-ci doit cependant être précédée d’une analyse du débit d’air nécessaire, des pertes de charge de l’installation et des températures réelles.

Panne de ventilateur pendant les fortes chaleurs et risque d’arrêt de production

Les températures élevées réduisent souvent le délai entre l’apparition des premiers symptômes et l’arrêt complet de l’appareil. Un ventilateur qui, depuis plusieurs semaines, démarrait légèrement plus lentement ou présentait des vibrations accrues peut commencer à s’arrêter cycliquement sous l’effet de la protection thermique lorsque la température ambiante augmente.

Pour le service maintenance, le coût de la réparation du ventilateur lui-même ne représente alors qu’une partie du problème. L’absence de refroidissement forcé peut entraîner la surchauffe d’autres composants de la machine, des alarmes de température, l’arrêt des entraînements et l’immobilisation de toute la ligne de production.

C’est pourquoi un diagnostic rapide avant l’arrêt complet de la production est généralement plus avantageux que de continuer à utiliser un appareil présentant des symptômes de panne. Une attention particulière doit être portée aux ventilateurs qui, pendant les fortes chaleurs, commencent à fonctionner plus bruyamment, à démarrer plus lentement ou à s’arrêter périodiquement.

Service et réparation EBM PAPST chez RGB Elektronika

Si une réparation de l’EBM PAPST R2E225-AT52-19 est nécessaire, l’appareil peut être envoyé pour un diagnostic en atelier. L’état du moteur, du condensateur, des roulements, de la turbine et des autres composants permet de déterminer l’étendue appropriée des interventions à effectuer.

Il est conseillé de joindre à la demande de service la référence exacte R2E225-AT52-19, une photo de la plaque signalétique ainsi qu’une description du comportement de l’appareil. Les informations particulièrement utiles sont les suivantes : le ventilateur ne démarre-t-il pas du tout ou rencontre-t-il seulement des difficultés au démarrage, combien de temps fonctionne-t-il avant de s’arrêter et le problème dépend-il de la température ambiante ?

Si le service maintenance de l’usine a déjà effectué les mesures de base, il est également utile de transmettre la tension mesurée, le courant, la capacité du condensateur et la température. En cas de panne intermittente, l’information indiquant si le ventilateur redémarre après plusieurs dizaines de minutes de refroidissement peut être utile.

Vous avez un EBM PAPST R2E225-AT52-19 qui ne démarre pas, surchauffe ou fonctionne de manière instable ? Contactez RGB Elektronika et décrivez les symptômes. Indiquez la référence du modèle, les conditions de fonctionnement et les mesures déjà effectuées. —> Confier la réparation
