Réparation du ventilateur axial EBM PAPST A6D910-AP01-01. Effets des fortes chaleurs et d’un fonctionnement intensif

La réparation de l’EBM PAPST A6D910-AP01-01 peut être nécessaire, notamment après des périodes de fortes températures et de fonctionnement intensif. Sur ce ventilateur axial industriel, les problèmes peuvent concerner aussi bien le moteur M6D138-NA, la protection thermique, les connexions électriques que l’ensemble de roulements et la roue. Un démarrage difficile, des arrêts après échauffement, du bruit, des vibrations ou un jeu nettement perceptible de la roue ne doivent pas être ignorés, car la poursuite du fonctionnement peut aggraver les dommages et augmenter le risque d’un arrêt imprévu de l’installation.

En pratique, il est particulièrement important de déterminer si le problème provient d’une surcharge thermique temporaire, d’une défaillance de l’alimentation, de l’usure des roulements, d’un déséquilibre des éléments tournants ou d’une détérioration du moteur lui-même. Ce n’est qu’après diagnostic qu’il est possible d’évaluer si une réparation ou un reconditionnement du ventilateur EBM PAPST sera suffisant, ou si le remplacement de l’appareil sera plus justifié.

Appelez-nous : +48 717 500 983

EBM PAPST A6D910-AP01-01 – caractéristiques techniques et effets du fonctionnement par fortes chaleurs

Quelles sont les caractéristiques du ventilateur axial EBM PAPST A6D910-AP01-01 ?

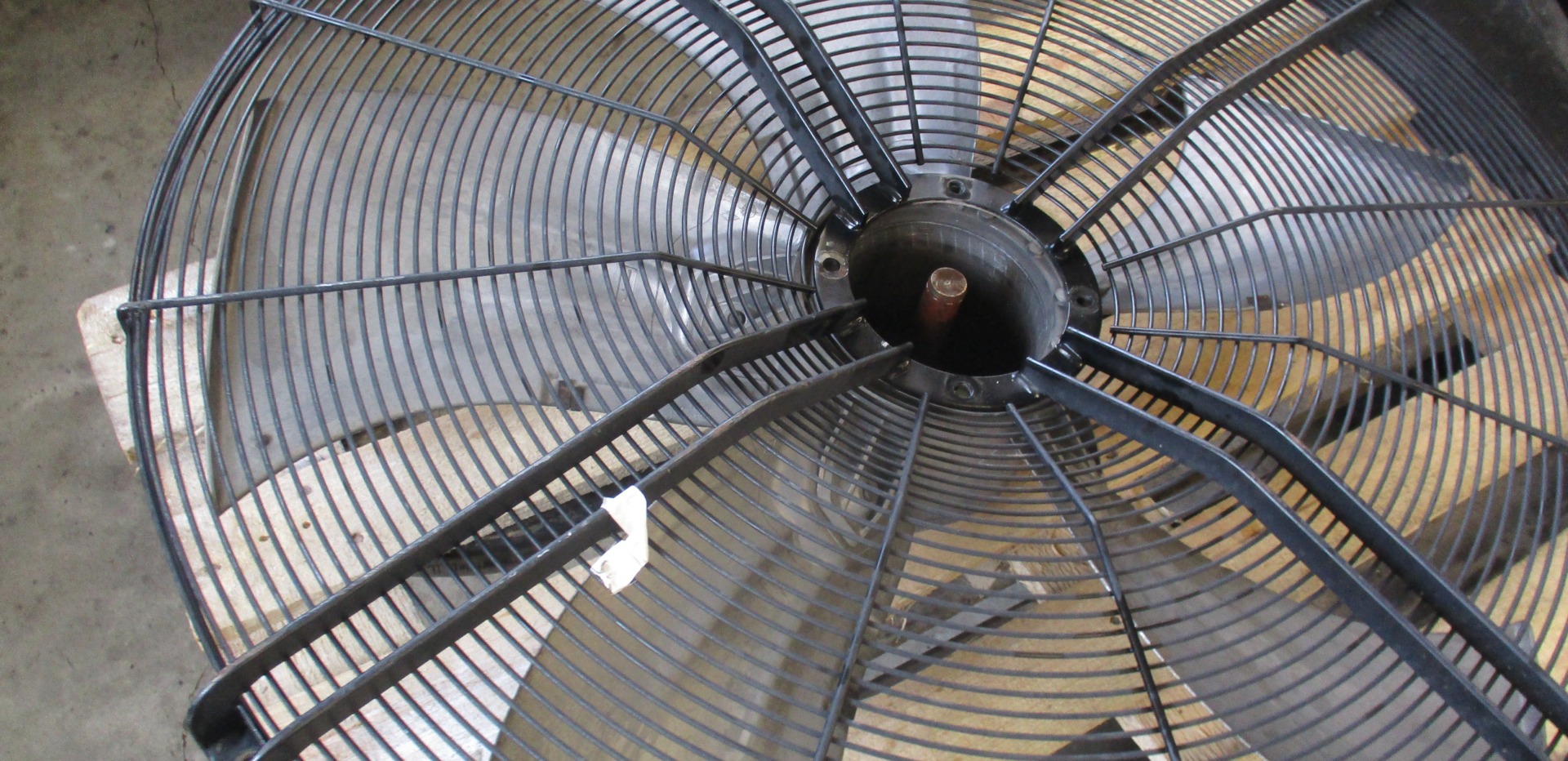

L’EBM-PAPST A6D910-AP01-01 est un ventilateur axial industriel d’un diamètre de 910 mm. Sa conception utilise un moteur triphasé M6D138-NA alimenté sous 400 V AC à une fréquence de 50 Hz. La roue ainsi que les cinq pales sont fabriquées en aluminium moulé.

L’appareil présente un indice de protection IP54, une classe d’isolation F, des roulements à billes et est conçu pour un fonctionnement continu S1. Un autre élément important de la protection du moteur est le système de protection thermique TOP externe, c’est-à-dire le Thermal Overload Protector.

Paramètre	Couplage Δ	Couplage Y
Vitesse de rotation	890 tr/min	685 tr/min
Puissance	2450 W	1560 W
Courant	5,2 A	2,9 A
Courant de démarrage	18,6 A	6,2 A

Au point de rendement optimal, les valeurs de fonctionnement sont d’environ 22 005 m³/h de débit d’air, 137 Pa de pression, 2,37 kW de puissance absorbée et environ 900 tr/min. La température ambiante maximale admissible pendant le fonctionnement est de 50°C.

Ces paramètres sont également importants lors du diagnostic. Si le ventilateur fonctionne avec un courant incorrect, atteint une température inhabituelle ou si sa vitesse s’écarte nettement du fonctionnement normal, il convient de rechercher la cause aussi bien du côté électrique que mécanique.

Comment une température élevée affecte-t-elle le moteur et les roulements du ventilateur ?

Lors de fortes chaleurs, la température ambiante peut réduire considérablement la marge thermique de l’appareil. Un ventilateur fonctionnant pendant de nombreuses heures à haute température doit non seulement dissiper la chaleur générée par son propre moteur, mais aussi fonctionner dans un environnement où les possibilités de refroidissement sont limitées.

Dans le cas de l’A6D910-AP01-01, la température ambiante limite de 50°C revêt une importance particulière. Il convient de rappeler que la température de l’air directement autour de l’appareil peut différer de celle mesurée à l’extérieur de l’installation, notamment dans des espaces techniques fermés, sur les toits, à proximité d’échangeurs de chaleur ou dans des endroits où la ventilation est limitée.

Pourquoi les roulements du ventilateur s’usent-ils plus rapidement pendant les fortes chaleurs ?

La durée de vie de l’ensemble de roulements dépend notamment de la température de fonctionnement, de la vitesse de rotation, de la charge et des propriétés du lubrifiant. Une température élevée accélère le vieillissement de la graisse, et un fonctionnement prolongé dans de telles conditions peut augmenter la vitesse d’usure des roulements.

Le premier symptôme peut être un léger bruit ou une modification du son émis par le ventilateur. Aux étapes suivantes peuvent apparaître un bruit plus marqué, des vibrations croissantes, un jeu radial ou axial, une résistance accrue à la rotation et, dans les cas extrêmes, des difficultés à atteindre la vitesse de rotation correcte.

Si, après une période estivale intensive, le ventilateur a commencé à fonctionner plus bruyamment ou si des vibrations sont apparues, il est recommandé d’effectuer un diagnostic avant de poursuivre son utilisation. Un contrôle précoce des roulements peut limiter le risque d’endommagement des autres éléments de l’ensemble tournant.

Pourquoi la protection TOP peut-elle arrêter le ventilateur ?

Le moteur M6D138-NA est équipé d’un système de protection thermique TOP. Son rôle est de protéger l’entraînement contre un fonctionnement dans des conditions thermiques dangereuses. Si la température du moteur augmente excessivement, la protection peut provoquer l’interruption du fonctionnement via un circuit de commande correctement configuré.

Des arrêts répétés du ventilateur après échauffement ne doivent donc pas conduire automatiquement au remplacement du moteur. Il faut d’abord déterminer pourquoi la température augmente. La cause peut être une température ambiante trop élevée, un refroidissement insuffisant, une surcharge mécanique, une résistance accrue des roulements, une alimentation incorrecte ou un problème au niveau des connexions électriques.

Quels symptômes indiquent une panne du ventilateur EBM PAPST ?

La panne d’un ventilateur industriel ne signifie pas toujours l’arrêt complet de la roue. De nombreuses défaillances se développent progressivement et présentent auparavant des symptômes pouvant être détectés par le service de maintenance.

• démarrage difficile ou absence de rotation – problèmes possibles d’alimentation, de connexions, de moteur ou blocage mécanique,
• arrêts périodiques après échauffement – il est nécessaire de contrôler les conditions thermiques ainsi que le circuit de protection TOP,
• augmentation du bruit des roulements – peut indiquer une usure progressive de l’ensemble de roulements,
• jeu perceptible de la roue – nécessite un contrôle des roulements et de la fixation des éléments mécaniques,
• fonctionnement irrégulier – l’une des causes possibles est le déséquilibre de l’ensemble tournant,
• vibrations excessives – peuvent résulter d’un déséquilibre, de l’usure des roulements ou de problèmes mécaniques,
• échauffement excessif du moteur – nécessite à la fois un contrôle électrique et mécanique.

Une situation particulièrement dangereuse se produit lorsque l’augmentation du bruit et des vibrations est ignorée parce que le ventilateur continue à assurer le débit d’air. La détérioration de l’état des roulements peut affecter le fonctionnement de l’ensemble tournant et, à terme, entraîner des dommages beaucoup plus importants.

Diagnostic et réparation du ventilateur EBM PAPST A6D910-AP01-01

Comment diagnostiquer un ventilateur industriel qui ne démarre pas ou qui surchauffe ?

Un diagnostic efficace d’un ventilateur industriel doit couvrir aussi bien la partie électrique que mécanique. Le simple remplacement des roulements sans contrôle du moteur peut ne pas résoudre le problème, tout comme des mesures électriques ne permettront pas de détecter un déséquilibre de la roue ou des résistances mécaniques excessives.

Contrôle de l’alimentation et des courants de phase

La première étape consiste à vérifier l’alimentation triphasée. Il convient de contrôler les tensions, leur symétrie ainsi que les valeurs des courants de phase pendant le fonctionnement. Une différence inhabituelle entre les phases peut notamment indiquer un problème d’alimentation, de connexion, d’enroulement ou de conditions de fonctionnement du moteur.

Les bornes et le mode de raccordement des conducteurs dans la boîte à bornes doivent également être contrôlés. Ceci est particulièrement important pour un appareil dont les paramètres de fonctionnement dépendent de la configuration des connexions des enroulements.

Diagnostic du moteur M6D138-NA et de la protection TOP

Il convient de vérifier l’état des enroulements et de l’isolation du moteur, les connexions électriques ainsi que le fonctionnement du circuit de protection thermique TOP. Si le ventilateur ne cesse de fonctionner qu’après avoir atteint une certaine température, l’analyse du système thermique doit constituer l’un des éléments les plus importants du diagnostic.

Il est également essentiel de déterminer si la surchauffe résulte d’un problème électrique ou d’une augmentation de la charge mécanique. Un roulement usé peut augmenter la résistance au mouvement et ainsi dégrader les conditions de fonctionnement du moteur.

Comment contrôler des roulements de ventilateur endommagés ?

Le contrôle des roulements doit inclure une évaluation du bruit, de la fluidité du mouvement, de la résistance à la rotation et des jeux. Le simple fait de pouvoir faire tourner manuellement la roue ne signifie pas nécessairement que l’ensemble de roulements est en bon état.

Les signes inquiétants comprennent notamment :

• des irrégularités perceptibles pendant la rotation,
• un fonctionnement rugueux du roulement,
• un bruit métallique inhabituel,
• un jeu de l’arbre ou de la roue,
• une augmentation des vibrations avec la vitesse,
• un échauffement local excessif.

Après un fonctionnement prolongé à haute température, le contrôle de l’ensemble de roulements est particulièrement justifié, même si le ventilateur fonctionne encore.

Vibrations et déséquilibre de la roue

Un fonctionnement irrégulier de la roue peut résulter d’un déséquilibre. Dans un ventilateur axial de 910 mm de diamètre, le bon état de l’ensemble tournant est très important pour les charges exercées sur les roulements et le moteur.

Les vibrations peuvent également être provoquées par des salissures se déposant de manière irrégulière sur les pales, une détérioration mécanique de la roue, des roulements usés ou une fixation incorrecte de l’appareil. C’est pourquoi un reconditionnement ne doit pas se limiter à supprimer un symptôme isolé sans contrôler l’ensemble de la chaîne mécanique.

Réparation ou remplacement de l’EBM PAPST A6D910-AP01-01 – quelle solution est la plus rentable ?

Pour le service de maintenance, la question la plus importante est souvent la suivante : « comment remettre la machine en service le plus rapidement possible ? ». La réponse n’implique pas toujours l’achat d’un nouvel appareil.

Quand le reconditionnement du ventilateur est-il judicieux ?

Une réparation ou un reconditionnement peut être justifié si les principaux éléments structurels de l’appareil sont en bon état et si les dommages concernent des composants pouvant être remis en état de fonctionnement. Cela s’applique en particulier lorsque le problème concerne l’ensemble de roulements, les connexions électriques, certains éléments du moteur ou un état mécanique nécessitant une intervention adaptée.

L’un des grands avantages d’un diagnostic avant l’achat d’un nouvel appareil est la possibilité de déterminer l’étendue réelle de la panne. Cela permet d’éviter le remplacement complet du ventilateur lorsque la source du problème se situe uniquement dans un seul sous-ensemble.

Quand est-il préférable d’envisager un appareil de remplacement ?

Le remplacement peut être plus rationnel en cas de dommages mécaniques importants, de détérioration grave du moteur, d’impossibilité d’effectuer un reconditionnement en toute sécurité ou lorsque le temps nécessaire à la réparation entraînerait des coûts d’arrêt trop élevés.

Lors du choix d’un appareil de remplacement, il ne faut pas se baser uniquement sur le diamètre de 910 mm. Il convient notamment de comparer :

• la tension et la fréquence d’alimentation,
• les paramètres électriques du moteur,
• la vitesse de rotation,
• le débit et la pression requise,
• le sens du débit d’air et de rotation,
• les dimensions et le mode de fixation,
• les conditions environnementales,
• le mode de mise en œuvre de la protection thermique.

Si le modèle identique est difficilement disponible, il peut être possible d’analyser une solution de remplacement ou une modernisation du système. Toute modification de ce type doit toutefois être vérifiée en fonction des paramètres de l’installation et du point de fonctionnement requis du ventilateur.

Comment réduire le risque d’une nouvelle panne après une saison estivale intensive ?

Après une période de fortes températures, les ventilateurs chargés du refroidissement des processus, des équipements ou des locaux doivent être considérés comme des composants nécessitant un contrôle préventif. La panne d’un dispositif de refroidissement peut avoir des conséquences bien plus importantes que la simple perte du débit d’air.

Dans le cadre de la maintenance, il est recommandé de contrôler :

• les variations du niveau sonore,
• l’apparition de nouvelles vibrations,
• la température du moteur et de la zone des roulements,
• les valeurs des courants de phase,
• l’état des connexions électriques,
• la libre circulation de l’air,
• la propreté de la roue et des pales,
• les jeux et les résistances mécaniques de l’ensemble tournant.

Il est également utile d’analyser les conditions réelles de l’environnement. Si le ventilateur fonctionne régulièrement à proximité de la température maximale admissible, une simple remise en état peut ne pas éliminer la source du problème. Dans ce cas, il peut être pertinent d’envisager des modifications de la ventilation, de l’organisation du flux d’air ou une modernisation plus large du système.

Service du ventilateur axial EBM PAPST chez RGB Elektronika

Dans les installations industrielles, un ventilateur peut être chargé du refroidissement d’un processus, d’une armoire électrique, d’un échangeur de chaleur, d’équipements technologiques ou d’une zone de production entière. Sa panne peut donc imposer une réduction de la capacité de la machine, l’arrêt d’une ligne ou la mise hors service d’autres composants en raison d’une hausse de température.

Si la réparation d’un exemplaire donné s’avère économiquement injustifiée, il peut également être utile d’envisager la vente ou le rachat de l’appareil endommagé, parallèlement à la sélection d’une solution de remplacement.

Votre ventilateur EBM PAPST A6D910-AP01-01 est en panne ? Contactez notre service et décrivez les symptômes. Le diagnostic permettra de déterminer si le problème concerne les roulements, le moteur, la protection thermique, les connexions électriques ou l’ensemble tournant, et si une réparation, un reconditionnement ou un remplacement de l’appareil sera la solution la plus rentable. —> Demander une réparation
