Réparation du variateur SEW MM03D-503 après rupture des contacts et contamination par de l’huile

La réparation du variateur SEW MM03D-503 après l’endommagement d’un contact et une exposition à de l’huile nécessite de vérifier non seulement la zone de panne visible, mais également la carte électronique, les connecteurs, les pastilles de soudure et les circuits adjacents. Un contact cassé peut interrompre un signal nécessaire à la commande de l’entraînement, tandis que l’huile pénétrant à l’intérieur de l’appareil peut détériorer l’isolation, le refroidissement et la stabilité des connexions. Le variateur peut alors ne pas démarrer le moteur, fonctionner de manière intermittente ou arrêter la machine pendant la production.

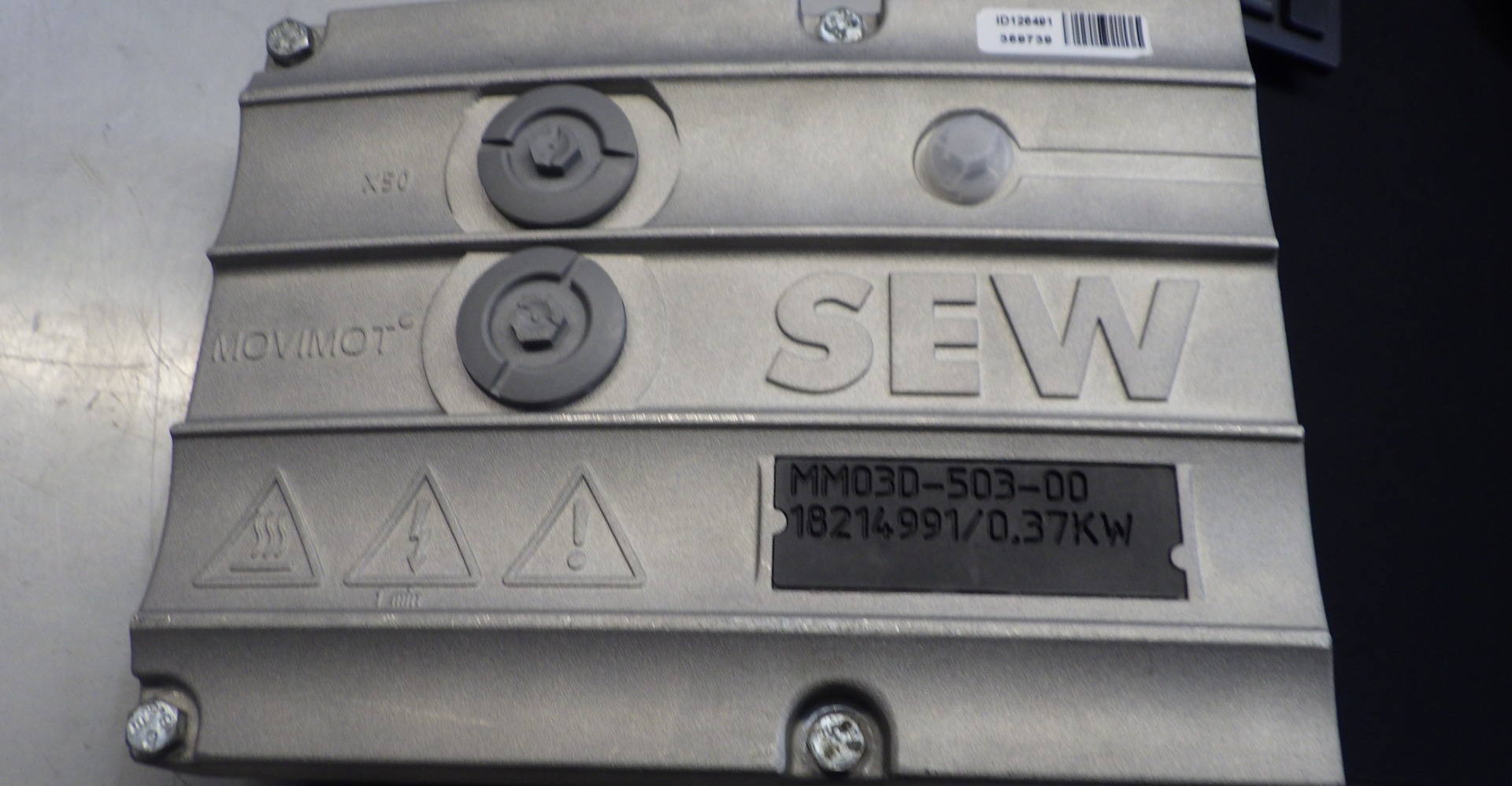

Le SEW MM03D-503 appartient à la famille d’appareils MOVIMOT MM..D utilisés dans les systèmes d’entraînement industriels. Dans ce type d’application, le bon fonctionnement d’un seul connecteur peut être essentiel à l’ensemble du processus. Même un léger dommage mécanique peut entraîner une perte de signal, une erreur de commande ou une absence totale de réaction de l’entraînement.

La situation devient plus complexe lorsque, en plus du contact cassé, des traces d’huile sont visibles sur le boîtier ou sur l’électronique. Dans ce cas, le simple rétablissement de la connexion peut ne pas suffire. Avant de remonter le variateur dans la machine, il faut déterminer si la contamination ne s’est pas infiltrée sous les composants, dans les connecteurs ou à proximité des circuits responsables de la commande.

Le variateur SEW fonctionne de manière instable, ne démarre pas l’entraînement ou réagit lorsque les câbles sont déplacés ? Arrêtez les nouvelles tentatives de démarrage et confiez l’appareil à un diagnostic avant que l’endommagement du connecteur ne s’étende à une plus grande partie de la carte.

Appelez : +48 717 500 983

Comment un contact cassé et une contamination par de l’huile affectent-ils le variateur SEW MM03D-503 ?

Pourquoi un contact endommagé peut-il arrêter l’entraînement ?

Un contact situé dans le connecteur du variateur n’est pas uniquement un élément mécanique. Il peut être chargé de transmettre un signal de commande, de communication, auxiliaire ou d’alimentation à une partie spécifique de l’électronique. Sa rupture, son desserrage ou son arrachement de la carte peut provoquer une coupure du circuit et empêcher l’appareil de réagir correctement aux commandes provenant de la machine.

Dans certains cas, la coupure est permanente et l’entraînement ne démarre pas du tout. Les défauts intermittents sont toutefois beaucoup plus difficiles à identifier. Le contact peut apparaître et disparaître sous l’effet des vibrations, de l’augmentation de la température, du mouvement des câbles ou d’une variation de pression sur le connecteur.

Pour le service de maintenance, une telle panne peut ressembler à un problème de programme de l’automate, de communication, d’alimentation ou de moteur. Le variateur fonctionne correctement à certains moments, puis arrête l’entraînement sans schéma évident. La source du problème peut toutefois être un seul contact qui n’assure pas une connexion stable dans toutes les conditions de fonctionnement.

Quels symptômes provoque une connexion électrique instable ?

Un contact endommagé dans le variateur SEW MM03D-503 peut provoquer une absence de démarrage, des pertes intermittentes de commande, un fonctionnement instable de l’entraînement, des erreurs apparaissant lors des vibrations de la machine ou une absence totale de réaction du moteur. Un autre signe caractéristique est une situation dans laquelle l’appareil recommence à fonctionner après avoir déplacé les câbles ou appuyé sur le connecteur.

• l’entraînement ne démarre pas malgré une commande de démarrage correcte,
• le variateur ne fonctionne que de manière intermittente,
• la machine s’arrête sous l’effet des vibrations ou de la température,
• des pertes de signal ou des erreurs de commande apparaissent,
• la réaction de l’entraînement change après avoir déplacé les câbles.

Il ne faut pas tenter de supprimer ces symptômes en appuyant provisoirement sur le connecteur. La poursuite du fonctionnement peut aggraver les dommages, endommager la pastille de soudure ou arracher une partie d’une piste de la carte.

Si le variateur SEW fonctionne de manière instable ou arrête l’entraînement lorsque les câbles sont déplacés, il est recommandé d’éteindre l’appareil et de le confier à un diagnostic. Une réparation précoce du connecteur endommagé peut limiter l’étendue des travaux et réduire le temps d’arrêt de la machine.

Que se passe-t-il avec un variateur SEW après une contamination par de l’huile ?

Un variateur SEW contaminé par de l’huile ne doit pas être remis en service uniquement après avoir essuyé le boîtier. L’huile peut pénétrer dans le connecteur, sous les composants électroniques, autour des pastilles de soudure ainsi que dans des interstices impossibles à inspecter sans démonter l’appareil.

Une huile propre ne provoque pas toujours immédiatement un court-circuit. Dans une usine de production, elle se mélange toutefois rapidement avec la poussière, l’humidité et les fines particules provenant de l’environnement de la machine. La contamination ainsi formée peut dégrader les conditions d’isolation, entraver l’évacuation de la chaleur et déstabiliser le fonctionnement des circuits basse tension.

L’huile peut également rendre plus difficile l’évaluation de l’état réel de la carte. Une contamination visible sur une partie de l’appareil ne signifie pas qu’elle ne s’est pas propagée plus loin. C’est pourquoi l’étendue de la réparation ne doit être déterminée qu’après l’ouverture du variateur et le contrôle des zones adjacentes.

Pourquoi le simple fait d’essuyer l’appareil ne résout-il pas le problème ?

Essuyer la surface extérieure permet uniquement d’éliminer la couche d’huile visible. Cela ne permet toutefois pas d’évaluer l’état des contacts, des connecteurs, des pastilles de soudure ni des espaces situés sous les composants. Si l’appareil a fonctionné après la contamination, il faut également tenir compte du risque de surchauffe, de détérioration de l’isolation ou de connexions instables.

Tenter de démarrer le variateur sans diagnostic préalable peut provoquer de nouveaux dommages. Au lieu d’une réparation rapide du connecteur et d’un nettoyage de l’électronique, une remise en état plus importante de la carte peut alors être nécessaire.

Diagnostic et réparation du variateur SEW MM03D-503

Comment se déroule le diagnostic d’un variateur avec un contact endommagé ?

Un diagnostic fiable du variateur SEW MM03D-503 commence par une évaluation de l’état mécanique de l’appareil et par la collecte d’informations sur le déroulement de la panne. Il est important de déterminer si le variateur a cessé de fonctionner soudainement ou si des pertes intermittentes de commande s’étaient déjà produites, ainsi que de savoir si l’appareil a été mis en marche après avoir été en contact avec de l’huile.

Après ouverture du boîtier, le contact endommagé ainsi que son point de fixation sont contrôlés. Il faut déterminer si l’élément a été cassé, desserré, arraché de la pastille de soudure ou s’il a endommagé une partie de la piste. Les connecteurs, les connexions et les zones adjacentes sont également évalués, car les contraintes mécaniques peuvent se transmettre à d’autres parties de la carte.

En présence de traces d’huile, il est important de déterminer l’étendue de la contamination. Le diagnostic doit couvrir les zones dans lesquelles l’huile a pu pénétrer pendant le fonctionnement ou le transport de l’appareil. Ce n’est qu’après le nettoyage qu’il est possible d’évaluer avec précision l’état des connexions et des composants électroniques.

Pourquoi faut-il contrôler la carte, les pistes et les pastilles de soudure ?

Le simple ressoudage d’un contact cassé peut ne rétablir la connexion qu’en apparence. Si la pastille de soudure a été fragilisée, si le stratifié est endommagé ou si la piste a été partiellement arrachée, le variateur peut fonctionner pendant un court test, puis arrêter à nouveau l’entraînement après échauffement ou en présence de vibrations.

L’objectif du diagnostic n’est donc pas uniquement d’éliminer le symptôme visible. Il faut déterminer si la connexion réparée restera stable après le remontage de l’appareil dans la machine et le rétablissement des conditions normales d’exploitation.

Lors de l’envoi du variateur au service technique, il est utile de joindre des informations sur les symptômes, le moment où la panne s’est produite, le contact de l’appareil avec l’huile ainsi que les précédentes tentatives de réparation. Ces informations facilitent la reconstitution des conditions de la panne et accélèrent le diagnostic.

En quoi consiste la réparation de l’électronique après une contamination par de l’huile ?

L’étendue de la réparation dépend de l’emplacement des dommages et du degré de contamination. Il faut en premier lieu éliminer l’huile et les dépôts en toute sécurité. Le processus doit tenir compte du type de carte, des composants utilisés et de la possibilité que des contaminants subsistent dans des endroits difficiles d’accès.

Après le nettoyage, il est possible d’évaluer l’état des pastilles de soudure, des connecteurs et des pistes. Si le contact est endommagé, la connexion doit être rétablie de manière à garantir une stabilité mécanique et électrique appropriée. Si nécessaire, la zone endommagée de la carte est également réparée.

L’objectif final des travaux est de rétablir un contact fiable, un fonctionnement stable de l’électronique et de limiter le risque d’une réapparition rapide de la panne. La réparation ne doit pas se limiter à améliorer l’apparence de l’appareil. Le variateur doit être évalué en tenant compte de son fonctionnement ultérieur dans le système d’entraînement réel.

Réparation, remise en état ou remplacement du variateur SEW ?

Le choix entre la réparation, la remise en état et le remplacement doit dépendre de l’état de l’appareil, de l’étendue des dommages et de l’importance du variateur pour le processus de production. L’aspect du contact cassé ne permet pas à lui seul de déterminer si l’appareil doit être remplacé.

Solution	Quand est-elle pertinente ?	Que faut-il évaluer ?
Réparation du variateur	Lorsque les dommages concernent un contact, un connecteur ou une zone limitée de la carte.	S’il est possible de rétablir une connexion stable et de remettre l’appareil en service en toute sécurité.
Remise en état du variateur	Lorsqu’en plus du contact endommagé, il existe une contamination par de l’huile, des salissures, un affaiblissement des connexions ou des traces d’interventions précédentes.	S’il est nécessaire d’effectuer un nettoyage plus étendu, de réparer plusieurs zones et de protéger l’électronique.
Remplacement du variateur	Lorsque les dommages du stratifié sont étendus, que des courts-circuits sont présents ou que l’huile a pénétré dans plusieurs zones critiques.	Le coût d’un appareil neuf, la disponibilité d’un appareil de remplacement, le délai de livraison et le risque lié à la poursuite de la réparation.

Quand la réparation d’un variateur est-elle justifiée ?

La réparation du variateur SEW MM03D-503 peut être rentable lorsque les dommages sont limités et que la structure de la carte permet de rétablir durablement la connexion. Cela est particulièrement important lorsque l’appareil neuf est coûteux, difficile à obtenir ou lorsque son délai de livraison pourrait prolonger considérablement l’arrêt de la machine.

La réparation permet également de conserver un appareil déjà adapté à l’installation existante. Cela réduit le risque de problèmes liés au choix d’un appareil de remplacement, à la configuration de l’entraînement ou à la nécessité de modifier l’installation.

Quand faut-il envisager l’achat d’un appareil de remplacement ?

L’achat d’un appareil neuf ou d’un appareil de remplacement fonctionnel doit être envisagé lorsque les dommages touchent plusieurs zones de la carte, que le stratifié est fortement endommagé ou que des interventions antérieures rendent difficile une réparation fiable. Le remplacement peut également être justifié si le variateur est un élément critique et qu’un risque accru de nouvel arrêt ne peut pas être accepté.

La décision doit toutefois être prise après diagnostic. Cela permet d’éviter aussi bien l’achat inutile d’un nouvel appareil que l’investissement dans une réparation qui n’apportera pas de résultat durable.

Vous ne savez pas s’il faut réparer, remettre en état ou remplacer le variateur SEW ? Confiez l’appareil à une vérification. Après évaluation de la carte, des connecteurs et des conséquences de la contamination par de l’huile, il est possible de choisir une solution tenant compte du coût, du délai et du risque d’un nouvel arrêt.

Comment limiter l’arrêt de la machine après une panne du variateur ?

Après la détection d’un contact cassé ou de traces d’huile, l’appareil doit être déconnecté conformément aux procédures en vigueur. Il ne faut pas effectuer de nouvelles tentatives de démarrage s’il existe un risque que la contamination ait pénétré à l’intérieur de l’électronique.

Le variateur doit être protégé pour le transport et envoyé au service technique avec une description des symptômes. Les informations sur la machine, les conditions de fonctionnement, le type de fluide ayant pénétré dans l’appareil ainsi que la durée pendant laquelle le variateur a fonctionné après la contamination sont également utiles.

Pour le service de maintenance, non seulement le coût de la réparation elle-même est important, mais aussi le délai nécessaire pour rétablir la production. Pour cette raison, la décision doit tenir compte de la disponibilité d’un nouveau variateur, de la possibilité d’utiliser un appareil de réserve ainsi que de l’étendue prévue des travaux de maintenance.
