Réparation du variateur Lenze E82EV751_2C avec assistance technique professionnelle

La réparation du variateur Lenze E82EV751_2C doit comprendre non seulement le remplacement du composant endommagé, mais également un diagnostic complet de l’étage de puissance, du circuit intermédiaire DC, de l’électronique de commande et des voies de mesure. Ce modèle, également référencé sous la désignation E82EV751K2C, appartient à la série Lenze 8200 vector et est utilisé pour réguler la vitesse et le couple des moteurs asynchrones triphasés. Un service professionnel permet d’identifier l’origine de la panne, de conserver la configuration de l’entraînement et de limiter le risque de nouvelle défaillance après la réinstallation du variateur dans la machine.

Une panne du variateur de fréquence peut arrêter un convoyeur, une pompe, un ventilateur, un système de dosage ou toute une section de ligne de production. Du point de vue de la maintenance, le coût de la réparation et la disponibilité des pièces ne sont donc pas les seuls éléments importants : le délai de diagnostic, la possibilité d’effectuer des essais avec un moteur et la restauration des paramètres de l’appareil sont également essentiels.

Le variateur signale une erreur, ne démarre pas le moteur ou provoque un fonctionnement instable de l’entraînement ? N’effectuez pas de nouvelles tentatives sans contrôler le moteur et l’étage de puissance. Contactez RGB Elektronika et transmettez-nous la référence de l’appareil, une description des symptômes ainsi que les conditions dans lesquelles la panne est apparue.

Appelez-nous : +48 717 500 983

Variateur Lenze E82EV751_2C – paramètres et pannes les plus fréquentes

Qu’est-ce que le variateur Lenze 8200 ?

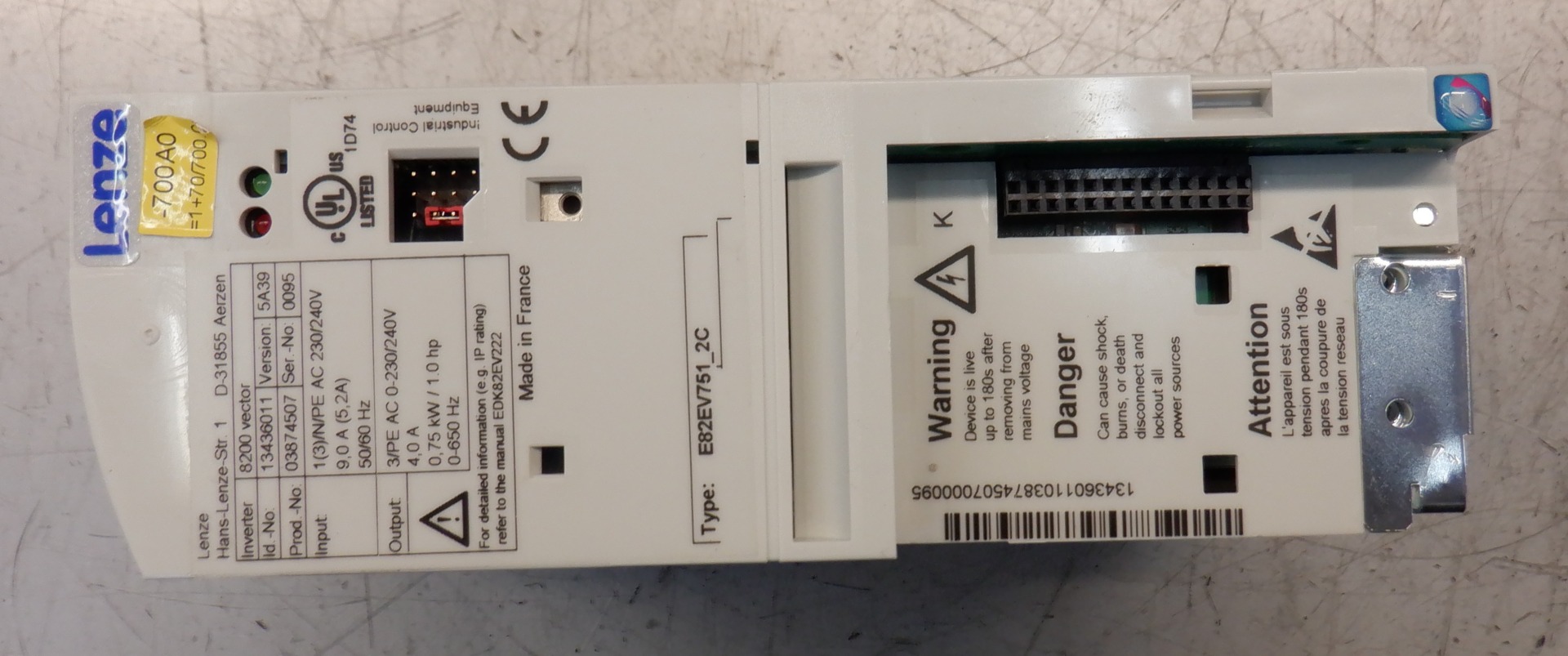

Le Lenze E82EV751_2C est un variateur de fréquence modulaire de la gamme 8200 vector. La désignation « 751 » indique une puissance de 0,75 kW, tandis que le suffixe « _2C » correspond à une version destinée à fonctionner dans la classe de tension appropriée de 230 V.

L’appareil peut réguler la vitesse de rotation et le couple du moteur à l’aide d’une caractéristique U/f ou d’une commande vectorielle sans capteur. La série 8200 a ainsi été utilisée dans de nombreuses machines de production, systèmes de transport, installations de ventilation, pompes et entraînements auxiliaires.

Sa conception modulaire permet l’utilisation de modules supplémentaires de communication, de fonctions et d’entrées/sorties. Lors de la réparation, il est donc nécessaire de vérifier non seulement l’unité de base, mais également la compatibilité des éléments installés dans le système d’automatisation concerné.

Principaux paramètres du Lenze E82EV751_2C

• Puissance nominale : 0,75 kW.
• Puissance de sortie nominale : environ 1,6 kVA.
• Courant de sortie : 4,0 A à une fréquence de commutation de 8 kHz.
• Courant de surcharge admissible : 6,0 A pendant 60 secondes.
• Fréquence réseau : 45–65 Hz.
• Tension de sortie : réglable de 0 V jusqu’à une valeur dépendant de la tension du réseau.
• Fréquence de sortie maximale : 650 Hz.
• Pertes de puissance : environ 60 W en fonctionnement nominal à une fréquence de commutation de 8 kHz.
• Méthodes de commande : caractéristique U/f et commande vectorielle sans capteur.

Lors du choix d’un appareil de remplacement, il ne faut pas se baser uniquement sur la puissance de 0,75 kW. Il convient également de prendre en compte la tension d’alimentation, le courant nominal, la capacité de surcharge, le type de commande, les signaux d’entrée et de sortie, la méthode de consigne de fréquence ainsi que les modules de communication utilisés.

Quels symptômes indiquent une panne du variateur Lenze ?

Le variateur Lenze E82EV751_2C peut signaler un défaut au moyen d’un code d’erreur, mais toutes les pannes électroniques ne génèrent pas forcément un message explicite. En pratique, l’appareil peut rester inactif, s’arrêter par intermittence ou provoquer un fonctionnement instable du moteur.

Absence de démarrage ou de tension en sortie

L’absence de réaction du variateur peut être due à une défaillance de l’alimentation à découpage, de la section redresseur, du circuit de précharge du circuit intermédiaire ou à un court-circuit dans l’étage de puissance. Le diagnostic doit commencer par le contrôle des tensions d’entrée, des fusibles, du pont redresseur, des condensateurs et de la tension du bus DC.

Si le panneau ou le module de commande ne démarre pas, cela ne signifie pas automatiquement que l’interface elle-même est endommagée. La cause peut être l’absence d’une des tensions auxiliaires alimentant l’électronique de commande.

Erreurs de surintensité, de surcharge et de défaut à la terre

Une erreur de surintensité peut être provoquée par un court-circuit dans le moteur, un câble endommagé, des paramètres de rampe incorrects, une surcharge mécanique ou une défaillance des transistors IGBT. Des symptômes similaires peuvent également apparaître en cas de dysfonctionnement du circuit de mesure du courant ou de la commande des grilles des transistors.

Avant tout redémarrage, il convient de vérifier le variateur, le moteur et le câble moteur. Le raccordement d’un appareil réparé à une charge non contrôlée peut entraîner une nouvelle défaillance immédiate de l’étage de puissance.

Surchauffe et fonctionnement irrégulier du moteur

Une température élevée peut résulter d’un système de refroidissement obstrué, d’un radiateur encrassé, d’un montage incorrect, d’une température trop élevée dans l’armoire électrique ou de pertes accrues dans un circuit de puissance endommagé. Des condensateurs usés peuvent quant à eux provoquer une augmentation de l’ondulation de la tension du DC-link et un fonctionnement instable lors des variations de charge.

Si le moteur donne des à-coups, fonctionne de manière irrégulière ou s’arrête pendant l’accélération, il faut vérifier les paramètres moteur, les rampes d’accélération, la fréquence de commutation ainsi que le courant réel de chaque phase de sortie.

Quels composants tombent le plus souvent en panne dans le Lenze E82EV751_2C ?

Dans les variateurs fonctionnant depuis de nombreuses années, les composants fortement sollicités électriquement ainsi que les éléments vieillissant sous l’effet de la température peuvent être endommagés. Les zones les plus fréquemment diagnostiquées comprennent :

• le pont redresseur et les protections d’entrée,
• les transistors IGBT de l’étage de sortie,
• les circuits de commande des grilles des transistors,
• les condensateurs électrolytiques du circuit intermédiaire,
• l’alimentation à découpage de l’électronique de commande,
• les résistances et circuits de précharge du DC-link,
• les voies de mesure du courant et de la tension,
• les circuits de surveillance de la température,
• les connecteurs, modules E/S et modules de communication,
• la mémoire de configuration et les circuits numériques.

Une défaillance des IGBT est souvent la conséquence d’un autre problème, par exemple d’un court-circuit dans le câble moteur, d’une surcharge, d’un défaut de refroidissement ou d’une commande asymétrique des grilles. Le simple remplacement des transistors sans contrôle des drivers et des voies de mesure peut entraîner une nouvelle panne.

Comment se déroule la réparation du variateur Lenze E82EV751_2C ?

Diagnostic du variateur Lenze 0,75 kW

Un diagnostic professionnel commence par une inspection visuelle de l’appareil et l’analyse des informations fournies par l’utilisateur. Le code d’erreur, le moment de l’apparition de la panne, le type de charge, les données moteur ainsi que les événements ayant précédé le défaut, tels qu’une surtension, un court-circuit, une infiltration de liquide, une surchauffe ou le blocage d’un mécanisme, sont essentiels.

Avant la mise sous tension, un contrôle statique du circuit de puissance est effectué. Il permet de détecter les courts-circuits et les dommages susceptibles d’aggraver la panne lors d’un démarrage non contrôlé.

Contrôle du redresseur, du module IGBT et du circuit DC-link

Le diagnostic du circuit de puissance doit inclure le contrôle du pont redresseur, des transistors IGBT, des connexions au bus DC ainsi que de la résistance entre les bornes d’entrée et de sortie. La symétrie des différentes branches de l’étage de sortie est également vérifiée.

Après un démarrage sécurisé, la tension du circuit intermédiaire et son ondulation sont mesurées. Une ondulation excessive peut indiquer une usure des condensateurs, un problème de redresseur ou une charge incorrecte du circuit DC.

Contrôle des condensateurs, de l’alimentation et des circuits de commande

Les condensateurs électrolytiques ne doivent pas être évalués uniquement sur leur apparence. La mesure de la capacité et de l’ESR permet de détecter les composants ayant perdu leurs caractéristiques malgré l’absence de gonflement ou de fuite.

Le contrôle à l’oscilloscope des signaux de commande permet de vérifier les drivers de grille, les temps de commutation et la symétrie de commande des transistors. Les tensions auxiliaires de l’alimentation à découpage ainsi que les signaux de retour des circuits de mesure sont également contrôlés.

Réparation et reconditionnement du variateur de fréquence Lenze

L’étendue de la réparation dépend des résultats des mesures. Elle peut comprendre le remplacement des composants du circuit redresseur, des transistors IGBT, des condensateurs, des circuits de commande, de l’alimentation auxiliaire, des protections et des éléments endommagés thermiquement.

Le reconditionnement du variateur de fréquence Lenze doit également prendre en compte les composants présentant une usure avancée. Le maintien d’éléments dont les paramètres se sont fortement dégradés peut réduire la durée de fonctionnement sans panne de l’appareil après l’intervention.

Dans le cadre du service, il est également recommandé de contrôler l’état du radiateur, des assemblages vissés, des bornes de puissance, des connecteurs de signal et des modules supplémentaires. Les dépôts conducteurs et les connexions desserrées peuvent provoquer une surchauffe locale, des perturbations et un fonctionnement instable de l’entraînement.

Essais en charge du variateur Lenze après réparation

L’appareil réparé doit être démarré dans des conditions contrôlées. La première étape comprend un essai sans moteur raccordé ainsi que le contrôle des tensions auxiliaires, du bus DC et de la réaction du système de commande.

Le variateur est ensuite testé avec un moteur correctement sélectionné. Pendant l’essai, il convient de vérifier :

• le démarrage et l’arrêt de l’entraînement,
• la modification de la fréquence de consigne,
• le fonctionnement dans les deux sens de rotation,
• le déroulement de l’accélération et du freinage,
• la symétrie des courants de sortie,
• la stabilité de la tension du circuit intermédiaire,
• la température des composants du circuit de puissance,
• la réaction aux variations de charge,
• le fonctionnement des entrées, des sorties et des modules supplémentaires.

Les essais en charge du variateur Lenze permettent de détecter des problèmes qui n’apparaissent pas lors d’un simple démarrage à vide. Cela concerne notamment les instabilités lorsque le courant augmente, l’échauffement excessif et le mauvais fonctionnement des protections.

Les paramètres du variateur peuvent-ils être conservés ?

Dans de nombreux cas, il est possible de lire et de conserver les paramètres avant la réparation. Cela est particulièrement important lorsque le variateur fonctionne avec une machine ancienne dont aucune copie de la configuration n’a été conservée.

La configuration peut inclure les paramètres moteur, les fréquences minimales et maximales, les rampes, l’affectation des entrées et sorties, les valeurs seuils, le mode de commande ainsi que les réglages des modules de communication. Leur perte peut prolonger la remise en service de la machine, même si la réparation électronique elle-même a été correctement réalisée.

Si la panne empêche la lecture de la mémoire, il est possible d’essayer de reconstituer les paramètres à partir de la documentation de la machine, d’une copie provenant d’un appareil identique ou de données enregistrées dans l’automate PLC et le système de supervision.

Quand la réparation est-elle rentable et quand choisir un appareil de remplacement ?

La réparation du Lenze E82EV751_2C est particulièrement justifiée lorsque le variateur fait partie d’une machine ancienne et que son remplacement nécessiterait une modification de l’installation, un changement du système de commande ou une nouvelle intégration de la communication industrielle.

Pour prendre une décision, il convient de comparer :

• l’étendue des dommages et le coût de la réparation,
• la disponibilité des pièces et des appareils de remplacement,
• le temps nécessaire à la remise en service de la machine,
• la possibilité de conserver la configuration existante,
• le coût des modifications dans l’armoire électrique,
• le risque lié à l’achat d’un appareil d’occasion non testé,
• la durée d’exploitation restante prévue pour la machine.

Si la réparation n’est pas économiquement justifiée ou si l’appareil est gravement endommagé, la solution peut consister à acheter un variateur fonctionnel, à sélectionner un modèle équivalent ou à moderniser le système d’entraînement.

Achat, modernisation ou remplacement du Lenze 8200 vector

Le choix d’un variateur plus récent ne doit pas se limiter à la comparaison de la puissance. Il faut vérifier la tension d’alimentation, le courant de sortie, la capacité de surcharge, le type de moteur, le mode de commande, le nombre d’entrées et de sorties ainsi que la communication avec le système d’automatisation.

Une modernisation peut nécessiter une modification des bornes, du schéma de raccordement, des paramètres de l’automate PLC ou de la méthode de transmission des signaux de consigne. Dans les installations anciennes, l’espace disponible dans l’armoire et la possibilité de reproduire les fonctions logiques existantes sont également importants.

Une autre solution peut être un variateur testé du même type. Avant l’achat d’un appareil d’occasion, il est recommandé de confirmer sa référence complète, son état technique, sa configuration, la présence de tous les modules ainsi que la réalisation d’essais avec un moteur.

Un variateur endommagé peut également être vendu si aucune réparation n’est prévue. Cela permet de récupérer une partie de la valeur de l’appareil et de mieux gérer le stock de composants défectueux du service maintenance.

Comment envoyer un variateur Lenze au service technique ?

Avant le démontage, il est recommandé de noter le code d’erreur, les réglages visibles sur le panneau ainsi que le raccordement des câbles. Des photos des bornes, des modules supplémentaires et de la plaque signalétique sont utiles. L’appareil doit être protégé contre les chocs, l’humidité et les décharges électrostatiques. Les bornes, les modules dépassant du boîtier et les connecteurs de signal nécessitent une protection particulière.

Le colis doit contenir :

• la référence complète du modèle,
• une description des symptômes et des codes d’erreur,
• des informations sur la machine et le type de charge,
• les données du moteur fonctionnant avec le variateur,
• une description des événements ayant précédé la panne,
• l’information indiquant si les paramètres doivent être conservés,
• l’information indiquant si les paramètres doivent être conservés,
• les modules de communication ou fonctionnels s’ils peuvent être liés au défaut.

Contactez RGB Elektronika si vous avez besoin d’une réparation du variateur Lenze E82EV751_2C. Nous effectuerons le diagnostic, le reconditionnement des composants endommagés ainsi que les essais de l’appareil après l’intervention. —> Demander une réparation
