Réparation du variateur Indramat KDA3.2 avec remplacement rapide et complet des composants endommagés

La réparation de l’Indramat KDA3.2-100-3-A00-W1 doit comprendre non seulement le remplacement de l’élément endommagé, mais également un diagnostic complet des modules de puissance, du circuit intermédiaire, des alimentations auxiliaires, du système de refroidissement, de l’entrée analogique et de la boucle de retour du moteur. Pour le modèle KDA3.2-100-3-A00-W1, il est également particulièrement important de protéger le module AS3, dans lequel sont enregistrés le logiciel et les paramètres adaptés au moteur ainsi qu’à la machine CNC concernée.

Une remise en état complète permet d’éliminer la cause initiale de la panne, de contrôler les composants soumis à l’usure et de réduire le risque d’un nouvel arrêt de production. Après la réparation, le variateur doit faire l’objet de mesures électriques, d’un test des protections et d’un essai dynamique sous charge.

Appelez-nous : +48 717 500 983

Réparation Indramat KDA3.2 – symptômes, diagnostic et causes de panne

KDA3.2-100-3-A00-W1 – caractéristiques techniques du variateur de broche

L’Indramat KDA3.2-100-3-A00-W1 est un variateur numérique modulaire destiné à la commande des broches de machines-outils CNC. Il peut notamment fonctionner avec les moteurs asynchrones Indramat 2AD ainsi qu’avec les moteurs de broche 1MB.

Les principaux paramètres de la variante analysée sont les suivants :

• tension du circuit intermédiaire : 300 V DC,
• courant nominal : 100 A,
• courant continu : 70 A,
• signal analogique de consigne de vitesse : ±10 V,
• refroidissement forcé par ventilateur,
• alimentation du ventilateur : 220 V AC, 50-60 Hz,
• débit d’air requis : environ 32 l/s.

La désignation A00 indique une entrée analogique de consigne, l’absence d’entrée codeur supplémentaire et l’absence d’interface auxiliaire. Le symbole W1 désigne une variante refroidie par dissipateur thermique et par un ventilateur alimenté en courant alternatif.

Quels symptômes indiquent une panne de l’Indramat KDA3.2 ?

Une défaillance du variateur de broche ne provoque pas toujours un arrêt complet de la machine. Certaines pannes apparaissent initialement uniquement à vitesse élevée, après l’échauffement de l’appareil ou pendant un usinage nécessitant un couple important.

Les symptômes nécessitant un diagnostic comprennent notamment :

• absence de démarrage de la broche,
• absence du signal READY,
• arrêts répétés du variateur,
• vitesse de rotation instable,
• absence de réaction au signal analogique de consigne ±10 V,
• arrêt de la broche sous charge,
• échauffement excessif du boîtier ou du dissipateur thermique,
• bruit inhabituel du ventilateur,
• erreurs de surintensité ou de température,
• problèmes apparaissant uniquement après l’échauffement de la machine.

Absence du signal READY et problèmes de démarrage de la broche

L’absence du signal READY peut être liée à une tension auxiliaire incorrecte, une erreur interne, un problème dans le circuit de protection, une défaillance de l’électronique de commande ou un état incorrect du circuit DC. Le diagnostic doit commencer par la lecture du message affiché sur le pupitre opérateur et par la vérification des conditions nécessaires à l’activation du variateur.

Il ne faut pas remplacer des modules au hasard en se basant uniquement sur un code d’erreur. Un même symptôme peut être provoqué par une alimentation défectueuse, un circuit de mesure endommagé, un composant de puissance ou un problème situé en dehors du variateur lui-même.

Arrêts thermiques et surchauffe du variateur

L’une des principales causes de problèmes du KDA3.2 est un refroidissement insuffisant. La documentation technique de cette solution indique un débit d’air requis d’environ 32 l/s. Un dissipateur encrassé, des conduits d’air obstrués, un ventilateur LE4 usé ou un débit d’air limité dans l’armoire de commande peuvent provoquer une augmentation de la température et des arrêts thermiques.

Le simple remplacement du ventilateur ne résout pas toujours le problème. Il est nécessaire de contrôler son alimentation, le sens du flux d’air, ses performances, l’état du dissipateur et la libre circulation de l’air dans l’ensemble du conduit de refroidissement. Il faut également déterminer si la surchauffe n’est pas due à une surcharge du moteur, à un module de puissance défectueux ou à une ondulation excessive dans le circuit intermédiaire.

Vitesse instable et arrêt de la broche sous charge

Les variations de vitesse peuvent résulter de problèmes au niveau de l’entrée analogique de consigne, de perturbations du signal ±10 V, d’une défaillance de la boucle de retour, d’une mesure incorrecte du courant ou d’un fonctionnement instable des alimentations auxiliaires.

Si le variateur fonctionne à vide mais s’arrête pendant l’usinage, les modules de puissance, les condensateurs du circuit DC, les connexions moteur et les protections contre les surintensités doivent également être contrôlés. Un essai réalisé uniquement sur établi, sans reproduire les conditions dynamiques, peut ne pas révéler ce type de défaut.

Comment se déroule le diagnostic de l’Indramat KDA 3.2 ?

Le diagnostic professionnel de l’Indramat KDA 3.2 doit être réalisé par étapes. Cela permet de distinguer les défaillances électroniques des problèmes liés au moteur, à l’installation de la machine, au système de refroidissement ou aux signaux de commande.

Le diagnostic de base comprend :

• la lecture du message sur le pupitre opérateur,
• le contrôle des tensions auxiliaires,
• la mesure du circuit intermédiaire DC,
• la vérification du signal READY,
• le contrôle du ventilateur et du débit d’air,
• les mesures des modules de puissance,
• le contrôle de la commande des transistors,
• la vérification des condensateurs, résistances et relais,
• le diagnostic des circuits de mesure du courant,
• le test de l’entrée analogique ±10 V,
• le contrôle de la boucle de retour du moteur.

Contrôle sécurisé du circuit intermédiaire 300 V DC

Le variateur comporte un circuit intermédiaire soumis à une tension dangereuse. Avant de démonter l’appareil, il faut couper l’alimentation, attendre au moins une minute, puis confirmer par une mesure que la tension est descendue en dessous de 50 V.

Il ne faut pas supposer que le simple arrêt de la machine signifie que les condensateurs sont déchargés. Une défaillance du circuit de décharge peut maintenir une tension dangereuse pendant une période prolongée. Les interventions doivent être réalisées par des personnes disposant des qualifications et des équipements de mesure appropriés.

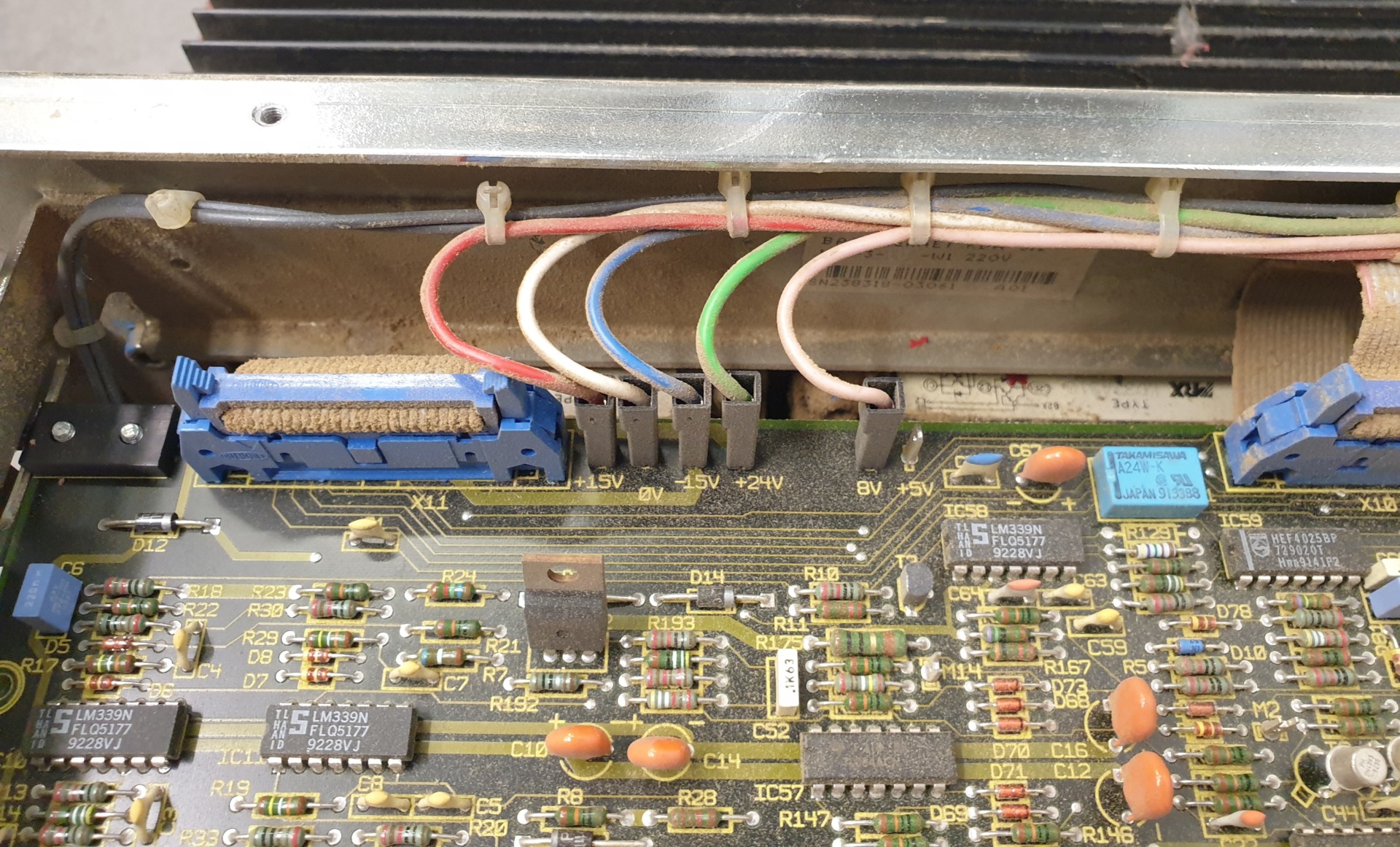

Diagnostic des modules de puissance, des alimentations et de l’entrée ±10 V

Lors des mesures de la section de puissance, il convient de vérifier l’absence de courts-circuits, de courants de fuite ou de différences entre les différentes branches. Le contrôle des circuits de commande des transistors est tout aussi important, car le remplacement du seul composant de puissance sans éliminer la défaillance du driver peut entraîner une nouvelle panne après la remise en service.

Les alimentations auxiliaires doivent être contrôlées aussi bien à vide que pendant le fonctionnement de l’électronique. Des chutes de tension ou une ondulation excessive peuvent provoquer une instabilité de la commande, des mesures incorrectes et des arrêts aléatoires du variateur.

Le test de l’entrée analogique doit confirmer la réaction correcte du variateur sur toute la plage du signal ±10 V. Il est également nécessaire de contrôler la linéarité, le point zéro et l’immunité de l’entrée aux perturbations.

Service KDA3.2-100-3-A00-W1 – remplacement des composants et tests sous charge

Que comprend une réparation complète du variateur Indramat KDA ?

L’étendue de la réparation d’un variateur Indramat KDA doit être déterminée à partir des mesures, et non uniquement d’une inspection visuelle. Un dommage visible peut être la conséquence d’une autre défaillance, par exemple d’un problème dans la commande des transistors, l’alimentation auxiliaire, le circuit de mesure ou le système de refroidissement.

Un service complet du KDA3.2-100-3-A00-W1 peut comprendre :

• le remplacement des composants endommagés de la section de puissance,
• la réparation des circuits de commande des transistors,
• la remise en état des alimentations auxiliaires,
• le remplacement des condensateurs usés,
• le remplacement des résistances et relais endommagés,
• la réparation des circuits de mesure du courant,
• la réparation de l’entrée analogique de consigne,
• le diagnostic de la boucle de retour du moteur,
• le nettoyage du dissipateur et des conduits d’air,
• le remplacement ou la remise en état du ventilateur,
• le contrôle des connexions, des connecteurs et des soudures,
• la sauvegarde de la configuration enregistrée dans le module AS3.

Après le remplacement des composants, l’appareil doit subir des tests d’isolement et de court-circuit, une mesure de l’ondulation du circuit intermédiaire, un contrôle des tensions d’alimentation de l’électronique ainsi qu’un test des protections contre les surintensités et les surchauffes.
La dernière étape doit être un essai dynamique sous charge. Il permet de vérifier le comportement du variateur lors des changements de vitesse, de l’augmentation du couple, de l’échauffement et d’un fonctionnement prolongé.

Réparation du système de refroidissement et contrôle du ventilateur LE4

Le ventilateur LE4, le dissipateur thermique et les conduits d’air nécessitent un contrôle approfondi. Des roulements de ventilateur usés, des pales encrassées, une diminution de la vitesse de rotation ou une alimentation incorrecte peuvent réduire considérablement les performances de refroidissement, même si le ventilateur continue de tourner.

Dans le cadre du service, il convient de vérifier :

• la tension d’alimentation du ventilateur,
• l’état mécanique et le niveau sonore,
• le sens du flux d’air,
• la libre circulation de l’air dans les conduits de ventilation,
• l’encrassement du dissipateur,
• les conditions d’évacuation de la chaleur dans l’armoire de commande.

Négliger le système de refroidissement pendant la remise en état augmente le risque de nouveaux arrêts thermiques ainsi que de vieillissement accéléré des condensateurs et des composants de puissance.

Pourquoi faut-il protéger le module AS3 pendant la réparation ?

Le module AS3 conserve le logiciel ainsi que les paramètres adaptés au moteur et à la machine. Il ne doit donc pas être systématiquement reprogrammé ou remplacé sans sauvegarde préalable des données et sans confirmation de la compatibilité de la configuration.

Le fabricant a prévu la possibilité de transférer le module AS3 vers une unité de remplacement compatible. Cela permet de conserver la configuration du variateur et peut réduire considérablement le temps de remise en service de la machine après le remplacement de l’appareil.

Une manipulation incorrecte du module peut entraîner la perte des paramètres, une incompatibilité avec le moteur ou la nécessité de régler à nouveau le système. Avant de commencer la réparation, il est donc recommandé d’indiquer au service si le variateur est toujours complet et si le module AS3 a déjà été transféré auparavant.

Réparation, achat d’une unité de remplacement ou modernisation de la machine ?

En cas de panne d’un ancien variateur, le service maintenance envisage généralement trois solutions : réparer l’appareil existant, acheter une unité de remplacement ou moderniser le système d’entraînement. Le choix doit tenir compte de l’état du variateur, de la disponibilité des pièces, de la configuration de la machine, du coût de l’arrêt et des risques liés à la mise en service d’une autre solution.

Quand la remise en état de l’Indramat KDA3.2 est-elle pertinente ?

La remise en état de l’Indramat KDA3.2 est généralement justifiée lorsque l’appareil est complet, que le module AS3 a conservé sa configuration et que les composants endommagés peuvent être remplacés ou réparés. Le maintien du variateur d’origine limite l’ampleur des modifications de la machine et réduit le risque de problèmes de compatibilité.

La réparation peut être particulièrement avantageuse lorsque :

• la machine possède une configuration spécifique,
• les paramètres enregistrés dans le module AS3 doivent être conservés,
• aucune unité de remplacement n’est immédiatement disponible,
• la modernisation nécessiterait des modifications de la commande ou du câblage,
• le coût de l’arrêt justifie une intervention prioritaire.

Quand envisager le remplacement du variateur ou la modernisation de la commande ?

L’achat d’une unité de remplacement doit être envisagé lorsque les dommages sont importants, que le boîtier ou les cartes sont incomplets, que le variateur a déjà été réparé à plusieurs reprises ou qu’une remise en service immédiate de la ligne est nécessaire. La compatibilité de la désignation complète, des interfaces, du refroidissement et de la configuration reste toutefois indispensable.

Une modernisation peut être justifiée dans le cadre d’une rénovation programmée de la machine, en cas d’indisponibilité d’appareils compatibles ou afin d’améliorer la fiabilité et la disponibilité des pièces dans les années à venir. Il faut alors tenir compte de la nécessité d’adapter la commande, les signaux, le moteur, les protections et la documentation technique.

Un variateur endommagé peut également être racheté, repris ou utilisé comme source de pièces. Avant de prendre une décision, il est toutefois recommandé d’effectuer un diagnostic, car un appareil considéré sur place comme irréparable peut ne nécessiter que le remplacement de certains composants.

Comment réduire l’arrêt d’une machine-outil CNC ?

Le gain de temps le plus important peut être obtenu avant même l’envoi de l’appareil au service. Il est recommandé de joindre au variateur :

• la désignation complète indiquée sur la plaque signalétique,
• des photos de l’appareil et du module AS3,
• le code ou le contenu du message d’erreur,
• une description du moment où la panne est apparue,
• l’indication précisant si le problème apparaît après l’échauffement ou sous charge,
• le modèle du moteur associé,
• les informations relatives aux réparations précédentes,
• les informations concernant l’état du ventilateur et du système de refroidissement.

Il ne faut pas démonter les modules, retirer les marquages ou reprogrammer soi-même le module AS3. Un appareil complet permet de reconstituer les relations entre la section de puissance, la commande, le refroidissement et la configuration.

Si le coût de chaque heure d’arrêt est élevé, il est possible de vérifier parallèlement les possibilités de réparation prioritaire, de location ou d’achat d’une unité de remplacement. Cette approche limite le risque de dépendre d’une seule solution.
