Réparation du variateur de fréquence B&R Automation 8I74T401500.010-1 avec remplacement express des composants endommagés

La réparation du variateur de fréquence B&R Automation 8I74T401500.010-1 est particulièrement importante lorsque la panne de l’appareil interrompt le fonctionnement d’un entraînement, d’une ligne de production, d’un ventilateur, d’une pompe, d’un convoyeur ou d’un axe auxiliaire de machine. Le modèle 8I74T401500.010-1 appartient à la gamme ACOPOSinverter P74 et est un variateur industriel d’une puissance de 15 kW. Sa défaillance peut donc rapidement entraîner un arrêt de production, des retards et un besoin urgent de diagnostic. Dans une telle situation, la réparation elle-même ne suffit pas : il faut également identifier rapidement les composants endommagés et pouvoir les remplacer en urgence.

Les variateurs B&R Automation sont utilisés dans des systèmes d’automatisation nécessitant une régulation stable de la vitesse du moteur, une surveillance des surcharges et un arrêt sécurisé de l’entraînement. Si le variateur 8I74T401500.010-1 signale des erreurs, ne démarre pas le moteur, déclenche les protections, surchauffe ou ne communique pas correctement avec le système de commande, l’appareil doit être contrôlé dans des conditions de service adaptées. Le remplacement du variateur par un modèle choisi au hasard n’est pas toujours la meilleure solution, car il faut tenir compte de la puissance, du mode de commande, des fonctions de sécurité, des entrées et sorties ainsi que des conditions de fonctionnement de la machine.

En cas de panne d’un variateur industriel ACOPOSinverter P74, il est essentiel de déterminer rapidement si le défaut concerne la section d’alimentation, l’étage de puissance, le circuit intermédiaire CC, le système de commande, les entrées et sorties, le circuit de freinage, les alimentations auxiliaires ou les composants de protection. Seul un tel diagnostic permet de décider si une réparation, une remise en état ou un remplacement des composants est possible, ou si un appareil de remplacement doit être préparé

Votre variateur B&R Automation 8I74T401500.010-1 est endommagé ? Confiez l’appareil à un diagnostic et vérifiez la possibilité d’un remplacement express des composants défectueux.

Appelez-nous : +48 717 500 983

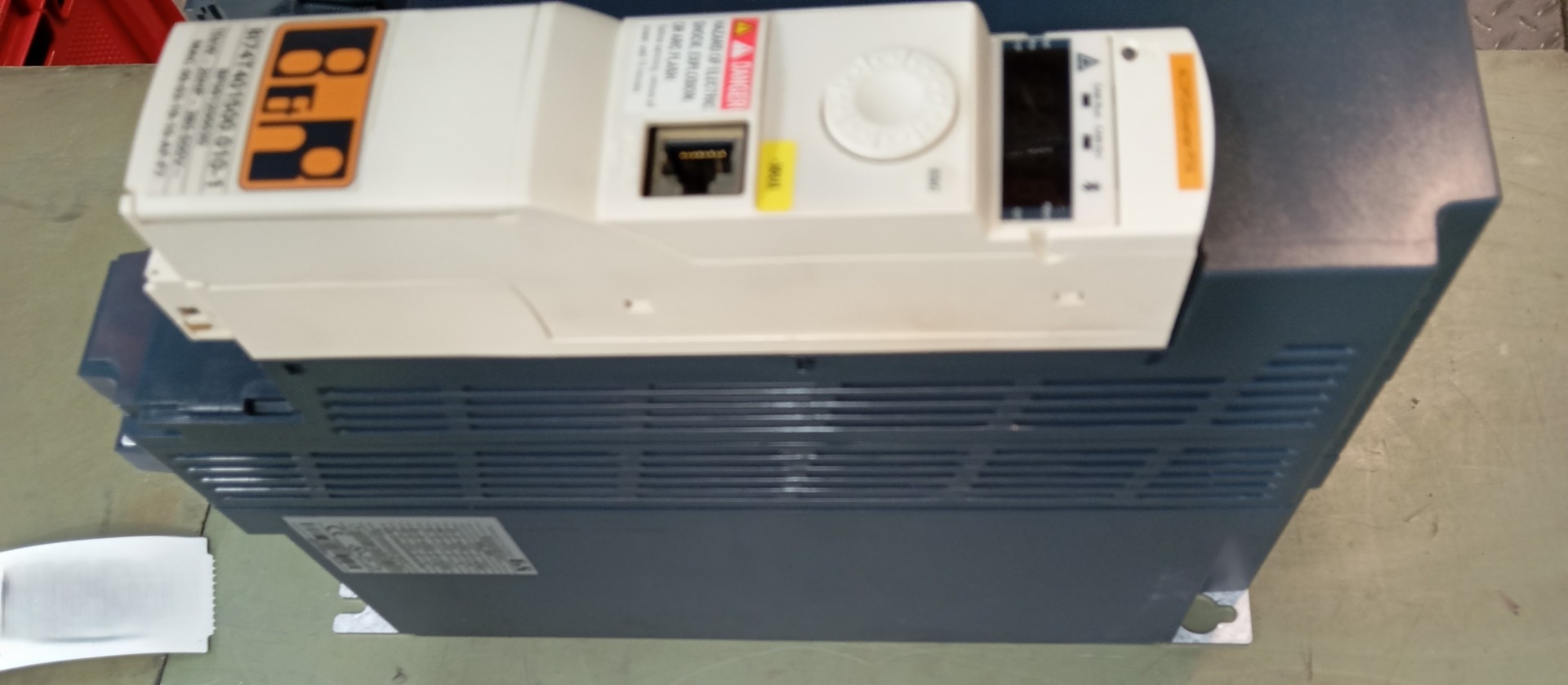

B&R Automation 8I74T401500.010-1 – de quel type de variateur s’agit-il et où est-il utilisé ?

ACOPOSinverter P74 15 kW pour entraînements industriels

B&R Automation 8I74T401500.010-1 appartient à la série ACOPOSinverter P74, une gamme de variateurs industriels destinés à la commande de moteurs dans des systèmes d’automatisation. La désignation de l’appareil correspond à une variante alimentée en triphasé, avec une plage de tension de 380-500 V et une puissance nominale de 15 kW. Le variateur peut ainsi fonctionner dans des systèmes de machines exigeants, dans lesquels l’entraînement doit conserver un fonctionnement stable malgré les variations de charge.

Le modèle 8I74T401500.010-1 est notamment utilisé dans les entraînements de convoyeurs, de pompes, de ventilateurs, dans les systèmes de transport interne, les axes auxiliaires et les machines de production. Dans ces applications, le variateur assure une régulation progressive de la vitesse de rotation, la limitation des courants de démarrage, le contrôle du couple et la communication avec le système de commande supérieur.

Pour le service de maintenance, cela signifie qu’une panne du variateur B&R Automation n’est pas une défaillance mineure d’un composant auxiliaire. Elle concerne un élément qui influence directement le fonctionnement de l’entraînement et bloque souvent la poursuite de la production. Lors de l’envoi au service technique, il est donc recommandé d’indiquer la désignation complète de l’appareil, à savoir B&R Automation 8I74T401500.010-1, de décrire les symptômes et de préciser dans quelle machine le variateur était installé.

Principales caractéristiques du variateur 8I74T401500.010-1

Le variateur 8I74T401500.010-1 fonctionne avec une alimentation 3 × 380-500 VAC et une fréquence réseau de 50–60 Hz ±5 %. Sa puissance nominale est de 15 kW, tandis que sa puissance apparente à 500 VAC atteint 28,8 kVA. Pour cette variante, le courant réseau indiqué est de 47,3 A à 380 VAC et de 33,3 A à 500 VAC.

Côté sortie, le variateur fournit un courant nominal de 33 A à une fréquence de commutation nominale de 4 kHz. Il peut fournir temporairement un courant plus élevé : 49,5 A pendant 60 secondes et 54,5 A pendant 2 secondes. Cette capacité est importante dans les applications où l’entraînement nécessite un courant supérieur pendant le démarrage ou lors d’une surcharge momentanée.

• Famille d’appareils : ACOPOSinverter P74
• Modèle : B&R Automation 8I74T401500.010-1
• Puissance nominale : 15 kW
• Alimentation : 3 × 380-500 VAC
• Fréquence réseau : 50-60 Hz ±5 %
• Courant nominal de sortie : 33 A
• Plage de fréquence de sortie : 0,1-599 Hz
• Fréquence de commutation : 2-16 kHz
• Indice de protection : IP20
• Taille mécanique : D

L’appareil dispose d’un filtre CEM intégré de catégorie C2 et d’un transistor de freinage dynamique intégré. Pour la variante 15 kW, la résistance minimale de la résistance de freinage externe est de 16 Ω. Avec un freinage résistif, le variateur peut atteindre un couple de freinage allant jusqu’à 170 % du couple nominal du moteur, ce qui est important lors des arrêts rapides, du fonctionnement cyclique ou de la gestion de l’énergie régénérative.

Fonctions de commande et de sécurité de l’ACOPOSinverter P74

L’ACOPOSinverter P74 prend en charge plusieurs profils de commande moteur. Pour les moteurs asynchrones, il propose une commande vectorielle sans codeur, une caractéristique V/f ainsi qu’un profil pour pompes et ventilateurs avec courbe quadratique. Un profil d’économie d’énergie est également disponible pour les systèmes de ventilation, les pompes et les entraînements à charge variable. Pour les moteurs synchrones, une commande vectorielle sans retour de vitesse est disponible.

Le variateur est équipé d’entrées et de sorties typiques des systèmes de commande industriels. Il dispose de 6 entrées numériques 24 VDC, de 3 entrées analogiques prenant en charge les signaux de tension et de courant, d’une sortie numérique, de 2 sorties relais et d’une sortie analogique 0-10 V ou 0-20 mA. Cette configuration permet d’intégrer l’appareil à l’automatisation de la machine, aux signaux de commande et aux systèmes de supervision.

L’entrée de sécurité STO, ou Safe Torque Off, constitue un élément important. Cette fonction permet de supprimer le couple sur l’arbre du moteur dans le cadre du système de sécurité de la machine. Si le variateur signale des problèmes liés au circuit STO, ce signal ne doit pas être ignoré et les protections ne doivent pas être contournées. Un diagnostic du circuit de sécurité, du câblage, des entrées et du variateur lui-même est nécessaire.

Pourquoi une panne du variateur B&R Automation arrête-t-elle rapidement la production ?

Un variateur industriel n’est pas uniquement un composant régulant la vitesse du moteur. Dans de nombreuses machines, il constitue un module d’entraînement essentiel, responsable du mouvement, de la synchronisation, de la sécurité et de la stabilité du processus. La panne du variateur B&R Automation 8I74T401500.010-1 peut entraîner l’arrêt d’un convoyeur, d’un ventilateur, d’une pompe, d’un système d’alimentation ou de toute une partie de la ligne de production.

Pour le service de maintenance, le temps de réaction est primordial. Chaque heure d’arrêt peut entraîner des retards de production, des difficultés dans l’exécution des commandes, des coûts de service supplémentaires et une forte pression pour redémarrer rapidement la machine. En cas de défaillance d’un ACOPOSinverter P74, il est donc recommandé d’envisager immédiatement un diagnostic et un remplacement express des composants, au lieu d’attendre l’arrêt complet de l’entraînement.

Si le variateur 8I74T401500.010-1 fonctionne de manière instable, signale des erreurs ou ne démarre plus le moteur, n’attendez pas que la panne s’aggrave. Un diagnostic rapide permet de réduire le risque d’arrêt et de déterminer si l’appareil peut être remis en service.

Réparation de l’ACOPOSinverter P74 – diagnostic, remplacement des composants et décision de service

Symptômes typiques d’une défaillance du variateur B&R Automation

Les symptômes d’une panne du variateur B&R Automation peuvent varier selon la section de l’appareil qui a été endommagée. Certaines défaillances apparaissent soudainement, par exemple après un court-circuit, une surtension ou une surcharge. D’autres se développent progressivement et sont liées à la température, au vieillissement des composants, à la contamination à l’intérieur de l’armoire de commande ou au fonctionnement dans des conditions industrielles difficiles.

Symptômes de panne typiques :

• le variateur B&R Automation ne démarre pas le moteur,
• l’entraînement démarre brièvement puis passe en état d’erreur,
• l’appareil déclenche les protections dès la mise sous tension,
• des erreurs de surcharge ou de surchauffe de l’étage de puissance apparaissent,
• un problème de tension du bus CC se produit,
• le variateur signale un court-circuit entre phases ou une erreur de sortie,
• aucune tension n’est présente sur la sortie vers le moteur,
• le freinage dynamique ne fonctionne pas,
• des problèmes apparaissent au niveau des entrées numériques, analogiques ou des relais,
• le variateur ne réagit pas aux signaux de commande,
• une erreur STO ou un problème du circuit de sécurité apparaît,
• l’appareil surchauffe malgré une charge correcte.

Tous les symptômes ne correspondent pas à la défaillance du même composant. L’absence de réaction du moteur peut résulter aussi bien d’un étage de puissance défectueux que d’un problème de commande, de signaux d’entrée incorrects, d’une panne du circuit STO, d’une alimentation auxiliaire endommagée ou d’un défaut du moteur lui-même. Il est donc recommandé d’effectuer un diagnostic avant de remplacer le variateur par un autre appareil.

Causes les plus fréquentes des pannes du variateur industriel ACOPOSinverter P74

Le variateur industriel ACOPOSinverter P74 fonctionne dans un environnement soumis aux surcharges, aux variations de température, à la poussière, aux perturbations CEM, aux vibrations et aux courants de démarrage élevés. Avec le temps, ces conditions peuvent dégrader l’état des composants électroniques et de puissance.

Parmi les causes typiques de panne du variateur B&R Automation 8I74T401500.010-1 figurent les surcharges de l’entraînement, les courts-circuits côté moteur, les câbles moteur endommagés, les surtensions du réseau d’alimentation, les problèmes de résistance de freinage, une ventilation insuffisante de l’armoire de commande, la surchauffe, les contaminants conducteurs ainsi que le vieillissement des condensateurs et des composants semi-conducteurs.

La longueur du câble moteur doit également être prise en compte. Pour ce type de variateur, la longueur maximale est de 50 m pour un câble blindé et de 100 m pour un câble non blindé. Un câblage incorrect, un blindage insuffisant, une isolation endommagée ou un mauvais raccordement peuvent augmenter le risque de perturbations, d’erreurs et de dommages dans le circuit de puissance.

Comment se déroule le diagnostic du variateur 8I74T401500.010-1 ?

Le diagnostic du variateur 8I74T401500.010-1 doit comprendre aussi bien la recherche de dommages visibles que des mesures électriques et des tests fonctionnels. La première étape consiste à contrôler l’état du boîtier, des bornes, des circuits d’alimentation, des composants de puissance, du système de refroidissement ainsi que les traces de surchauffe, de surtension, de court-circuit ou d’infiltration de liquide. Des mesures sont ensuite effectuées sur la section d’entrée, le bus CC, l’étage de puissance et les circuits auxiliaires.

Dans le cas de l’ACOPOSinverter P74, il est également important de contrôler les entrées et sorties de commande, les sorties relais, les entrées analogiques, le circuit STO et le circuit de freinage. Si l’appareil signale une erreur de sécurité, il ne suffit pas d’effacer le message. Il faut déterminer si le problème provient du câblage de la machine, du système de sécurité externe ou du variateur lui-même.

• Vérification de la désignation et de la configuration de l’appareil.
• Recherche de traces de dommages mécaniques, thermiques et liés aux surtensions.
• Mesures de la section d’alimentation et du circuit intermédiaire CC.
• Contrôle de l’étage de puissance et des composants de sortie.
• Vérification des circuits de commande, des entrées, des sorties et des relais.
• Contrôle du circuit de freinage dynamique.
• Contrôle de la fonction de sécurité STO.
• Évaluation de la rentabilité de la réparation et de la disponibilité des composants.
• Tests de stabilité de fonctionnement après réparation.

Après le diagnostic, il est possible de déterminer si la réparation du variateur B&R Automation est techniquement justifiée, quels composants doivent être remplacés et si l’appareil peut être remis en service en toute sécurité dans la machine.

Remplacement express des composants endommagés dans un variateur B&R

Dans les variateurs industriels, les composants les plus fréquemment endommagés sont liés à l’alimentation, à l’étage de puissance, au circuit intermédiaire CC, au refroidissement, aux entrées et sorties ainsi qu’aux circuits de commande. Sur le modèle B&R Automation 8I74T401500.010-1, une attention particulière doit être accordée aux composants fonctionnant avec des courants et des tensions élevés, car le variateur commande des entraînements de 15 kW alimentés par un réseau triphasé de 380-500 VAC.

Le remplacement express des composants endommagés peut notamment concerner les semi-conducteurs, les condensateurs, les alimentations auxiliaires, les relais, les composants du circuit d’entrée, les éléments de protection, les composants du circuit de freinage ainsi que les parties endommagées de l’électronique de commande. L’étendue de la réparation doit toujours être déterminée sur la base du diagnostic et non uniquement du symptôme visible.

Un remplacement rapide des composants est pertinent lorsque la panne est localisée, que la carte électronique n’est pas fortement dégradée et que la réparation permet de rétablir un fonctionnement stable du variateur. Cela est particulièrement important pour les appareils difficiles à obtenir, obsolètes, utilisés dans des machines anciennes ou nécessitant le maintien d’une configuration précise.

Quand la réparation d’un variateur B&R Automation est-elle pertinente ?

La réparation du variateur B&R Automation 8I74T401500.010-1 est pertinente lorsque l’appareil est adapté à une machine spécifique, possède la configuration adéquate, fonctionne avec le système de commande existant et qu’aucun appareil de remplacement n’est facilement disponible. Dans de nombreux sites industriels, remplacer un variateur par un autre modèle implique non seulement l’achat du matériel, mais également du temps de configuration, des essais, une adaptation de l’installation et un risque de difficultés lors de la remise en service.

La réparation est particulièrement avantageuse lorsque :

• le variateur fonctionne dans une machine de production critique,
• le modèle 8I74T401500.010-1 est difficile à obtenir,
• la même configuration d’entraînement doit être conservée,
• la panne concerne des composants remplaçables,
• l’achat d’un appareil neuf implique un délai d’attente important,
• le coût de l’arrêt est supérieur au coût d’une réparation rapide,
• le service de maintenance souhaite limiter les risques liés aux modifications de l’automatisation de la machine.

Pour les variateurs de 15 kW, il faut garder à l’esprit qu’une mauvaise décision de service peut provoquer de nouvelles défaillances. Si la machine présente toujours un court-circuit moteur, un problème de câble, une surcharge mécanique ou une résistance de freinage inadaptée, même un variateur en parfait état peut de nouveau tomber en panne. La réparation doit donc être accompagnée d’une analyse de la cause du défaut.

Quand faut-il envisager l’achat d’un variateur de remplacement ?

L’achat d’un variateur de remplacement doit être envisagé lorsque l’appareil est gravement endommagé, que la réparation ne serait pas rentable, que la carte électronique est largement détruite ou que la production doit être redémarrée immédiatement. Les services achats et maintenance doivent alors trouver un appareil compatible en termes de caractéristiques, d’alimentation, de puissance, de mode de commande, de fonctions de sécurité et de possibilités d’intégration.

Tous les variateurs de 15 kW ne constituent pas un remplacement direct du B&R Automation 8I74T401500.010-1. Il faut notamment vérifier l’alimentation 3 × 380–500 VAC, le courant de sortie, les profils de commande pris en charge, les entrées et sorties, la fonction STO, les exigences CEM, le circuit de freinage, les conditions de montage et les dimensions. Les dimensions de cette variante avec plaque de blindage sont de 180 mm de largeur, 404 mm de hauteur et 232 mm de profondeur, pour un poids d’environ 6,75 kg.

Si la machine doit être remise en service immédiatement, il peut être judicieux d’examiner deux solutions en parallèle : la réparation du variateur endommagé et la disponibilité d’un appareil de remplacement fonctionnel. Cela réduit le temps de décision et limite le risque d’un arrêt prolongé.

Conditions de fonctionnement influençant la durée de vie de l’ACOPOSinverter P74

Le modèle 8I74T401500 correspond à la taille mécanique D et possède un indice de protection IP20. Il doit donc être installé dans une armoire de commande adaptée. Le variateur doit fonctionner en position verticale avec une tolérance de ±10°. La plage de température de fonctionnement s’étend de -10 à 50 °C sans réduction des performances et de 50 à 60 °C avec déclassement.

Cela signifie qu’une surchauffe de l’armoire de commande, des filtres encrassés, un débit d’air limité, des distances de montage insuffisantes ou un fonctionnement à température élevée peuvent réduire la durée de vie du variateur. Si le variateur B&R Automation signale régulièrement une surchauffe ou si les pannes deviennent plus fréquentes en été, il convient de vérifier non seulement l’appareil lui-même, mais aussi les conditions de refroidissement dans l’armoire.

La maintenance préventive est également importante. Des contrôles visuels réguliers, la vérification des bornes, de la ventilation, de la propreté de l’armoire et des paramètres de fonctionnement de l’entraînement peuvent réduire le risque de panne. Toutefois, si l’appareil fonctionne déjà de manière instable, poursuivre son utilisation sans diagnostic peut provoquer des dommages plus importants à l’étage de puissance.

Service de l’ACOPOSinverter P74 pour les équipes de maintenance

Le service de l’ACOPOSinverter P74 doit associer des compétences en électronique industrielle, en entraînements, en automatisation et une bonne connaissance des réalités de la production. Pour un client industriel, il ne suffit pas de savoir que le variateur est endommagé. Il faut surtout répondre aux questions suivantes : quel composant est défectueux, l’appareil peut-il être réparé, combien de temps faudra-t-il pour rétablir son fonctionnement, un appareil de remplacement est-il nécessaire et comment réduire le risque d’une nouvelle panne ?

Lors de l’envoi du variateur B&R Automation 8I74T401500.010-1 au service technique, il est recommandé de fournir :

• la désignation complète de l’appareil figurant sur la plaque signalétique,
• une description des symptômes de la panne,
• des informations indiquant si la panne est apparue après une surtension, un court-circuit, une surcharge ou une surchauffe,
• des photos de l’appareil et des bornes, si elles sont disponibles,
• des informations sur la machine dans laquelle le variateur est utilisé,
• les messages d’erreur ou le comportement de l’entraînement après le démarrage,
• des informations indiquant si une réparation, l’achat d’un appareil de remplacement ou les deux solutions en parallèle sont nécessaires.

Ces informations accélèrent l’évaluation préliminaire et permettent de mieux planifier les opérations de service. Elles sont particulièrement importantes pour les variateurs responsables de parties critiques du processus de production.

Réparer le variateur ou le remplacer par un appareil neuf ? La décision dépend de l’arrêt et de la disponibilité des pièces

En théorie, l’achat d’un nouveau variateur peut sembler être la solution la plus simple. Dans la pratique, en automatisation industrielle, la décision est rarement aussi évidente. Il faut tenir compte du délai de livraison, de la disponibilité du modèle précis, de sa compatibilité avec la machine, de la configuration de l’entraînement, de l’intégration avec le système de commande et du coût de l’arrêt. Si le variateur B&R Automation 8I74T401500.010-1 fait partie d’un système existant, sa réparation peut être plus rapide et moins risquée que la mise en œuvre d’une autre solution.

En revanche, si l’appareil est gravement endommagé ou si la production ne peut pas attendre, il est recommandé de vérifier la disponibilité d’un variateur de remplacement. L’approche la plus sûre consiste à analyser simultanément les possibilités de réparation et la disponibilité des pièces, afin de prendre une décision fondée sur des faits et non sous la pression du temps.

Votre variateur B&R Automation 8I74T401500.010-1 est endommagé ? Confiez l’appareil à un diagnostic. Une évaluation rapide de son état permettra de déterminer si la meilleure solution consiste à le réparer, à remplacer rapidement ses composants ou à préparer un appareil de remplacement. —> Demander une réparation
