Réparation du variateur Carel PSD10244A0

La réparation du variateur Carel PSD10244A0 est un service destiné aux sites où une panne d’entraînement arrête un compresseur, un système de refroidissement, une installation HVAC/R ou un processus nécessitant une régulation stable de la vitesse. Le modèle PSD10244A0 appartient à la famille Carel Power+ PSD1, c’est-à-dire à des variateurs spécialisés utilisés notamment pour piloter des compresseurs BLDC/BLAC à aimants permanents ainsi que, selon la configuration, des moteurs asynchrones AC.

Dans la pratique du service, un variateur Carel PSD10244A0 endommagé nécessite rarement uniquement le simple remplacement d’un seul composant. Ce type de module d’entraînement doit être diagnostiqué comme un système complet de puissance, de commande, de communication et de protection. Un défaut sur le bus DC, un module de puissance endommagé, un problème
de communication Modbus ou une mauvaise paramétrisation peuvent produire un effet similaire : le compresseur
ne démarre pas, l’entraînement s’arrête sous charge ou le système signale une alarme.

Appelez : +48 717 500 983

Carel PSD10244A0 – de quel variateur s’agit-il et où fonctionne-t-il ?

Variateur Carel pour compresseur BLDC dans les applications HVAC/R

Carel PSD10244A0 est un module d’entraînement industriel de la famille Carel Power+ PSD1. Les variateurs de ce type sont conçus pour réguler le fonctionnement des compresseurs équipés de moteurs brushless BLDC/BLAC à aimants permanents, et dans certaines configurations également pour piloter des moteurs asynchrones AC.
Dans un environnement de production, cela signifie un fonctionnement dans des applications où la stabilité de compression, le contrôle de la vitesse, la communication avec le contrôleur et la réaction rapide des protections sont essentiels.

Un variateur Carel pour compresseur BLDC n’est pas un simple convertisseur de fréquence sélectionné uniquement
en fonction de la puissance. Il exige des paramètres moteur correctement réglés, une communication correcte, une séparation appropriée des câbles de signal des câbles de puissance ainsi que des circuits de protection opérationnels.
Une erreur dans l’un de ces domaines peut entraîner des alarmes, un fonctionnement instable ou une détérioration secondaire de l’étage de puissance.

Données techniques principales du Carel PSD10244A0

Dans le diagnostic du modèle PSD10244A0, les paramètres de fonctionnement du variateur ont une grande importance. Pour le groupe PSD10244, la documentation indique une alimentation triphasée à partir d’un réseau 380–480 V AC ±10 %, 50/60 Hz, un courant de sortie de 24 A, une fréquence de sortie de 0–500 Hz ainsi qu’une fréquence de commutation de 4, 6 ou 8 kHz. Ce sont des valeurs
qu’il faut prendre en compte lors de l’analyse de la charge, du choix des protections, de l’évaluation de l’état du module de puissance
et de la vérification du fonctionnement du variateur dans des conditions conformes à l’application.

Carel PSD10244A0 dispose de protections contre les courts-circuits, les surcharges, les défauts à la terre, les surtensions, les sous-tensions, la surchauffe, la surcharge moteur et les erreurs de communication. Cela signifie
que le message d’erreur lui-même n’indique pas toujours un composant endommagé précis. Une alarme peut résulter d’une détérioration de l’électronique de puissance, de la dégradation des condensateurs du DC link, de perturbations CEM, d’erreurs de paramétrisation ou d’un problème côté compresseur.

Pourquoi un variateur Carel PSD10244A0 endommagé arrête-t-il le système de refroidissement ou HVAC ?

Dans les systèmes HVAC/R, le variateur qui pilote le compresseur est l’un des composants critiques. Sa panne peut arrêter une unité, une pompe à chaleur, un système de refroidissement de process, une installation de climatisation ou un équipement technologique nécessitant un contrôle de température. Pour le service maintenance, le problème ne se limite donc pas au module lui-même. Le temps d’arrêt, la disponibilité des pièces, la possibilité de réparation, le risque de nouvelle détérioration et la certitude que l’appareil passera les tests sous charge après intervention sont déterminants.

Les symptômes typiques pouvant indiquer un variateur Carel PSD10244A0 endommagé sont les suivants :

• absence de démarrage du compresseur malgré la présence de l’alimentation,
• déclenchement de la protection contre les surintensités,
• déclenchement des protections d’entrée,
• défaut de terre ou court-circuit côté U/V/W,
• alarme DC bus ripple, undervoltage ou overvoltage,
• erreur de communication Carel PSD10244A0,
• arrêts aléatoires de l’entraînement sous charge,
• échauffement excessif du dissipateur thermique,
• fonctionnement instable après le démarrage du compresseur.

Si le variateur arrête le compresseur ou signale une alarme récurrente, il ne faut pas le redémarrer plusieurs fois sans diagnostic. Les nouvelles tentatives de démarrage peuvent aggraver les dommages du module de puissance, des drivers de grille, du redresseur ou des condensateurs du bus DC.

Réparation du variateur Carel PSD10244A0 – diagnostic, service et tests

Erreur de communication Carel PSD10244A0 – que vérifier avant de remplacer le variateur ?

Une erreur de communication dans le Carel PSD10244A0 ne signifie pas toujours une détérioration du processeur ni la nécessité de remplacer tout le variateur. Il faut d’abord vérifier les alimentations auxiliaires de la partie commande, la stabilité des basses tensions, la continuité du bus de communication, les paramètres Modbus, le blindage des câbles, la séparation des câbles de signal des circuits de puissance ainsi que la configuration correcte de l’adresse, de la vitesse de transmission et de la parité.

Dans les applications avec de longs câbles, de forts courants et un compresseur piloté par variateur, les perturbations CEM sont très importantes. Un cheminement incorrect des câbles peut provoquer des erreurs de communication, des lectures instables des entrées de commande, des perturbations de mesure du courant et des arrêts aléatoires du système. C’est pourquoi le diagnostic d’un variateur Carel PSD doit inclure non seulement la carte de commande, mais aussi les conditions de fonctionnement dans l’armoire, le cheminement du câblage et l’état de la mise à la terre.

Si une erreur de communication Carel PSD10244A0 récurrente apparaît dans l’usine, il est recommandé d’envoyer le variateur
au service avec une description de l’application, des symptômes, des codes d’alarme et l’information indiquant si le problème apparaît immédiatement après la mise sous tension, pendant le démarrage du compresseur ou seulement sous charge.

Carel PSD10244A0 module de puissance endommagé – symptômes de panne IGBT/IPM

L’un des domaines les plus importants du diagnostic est le module de puissance IGBT ou IPM ainsi que les circuits drivers de grille. Un module de puissance endommagé dans le Carel PSD10244A0 peut se manifester par un court-circuit entre les phases U/V/W, le déclenchement immédiat des protections, l’impossibilité de démarrer le compresseur, une erreur de surintensité, un défaut à la terre ou l’arrêt du variateur après quelques secondes de fonctionnement.

En service, il faut contrôler les demi-ponts de puissance, les diodes de roue libre, les résistances de grille, les optocoupleurs, les drivers, les alimentations auxiliaires isolées ainsi que les signaux PWM provenant de la partie commande. Le simple remplacement du module de puissance endommagé sans vérification de la commande des grilles peut entraîner une nouvelle détérioration
dès le premier essai sous charge.

Qu’est-ce qui peut endommager secondairement l’étage de puissance du variateur ?

La détérioration du module de puissance ne commence pas toujours dans le variateur lui-même. Une cause fréquente est un compresseur surchargé ou endommagé, une isolation des enroulements dégradée, l’humidité, un câble moteur endommagé, un claquage vers le châssis, des ondulations trop élevées sur le bus DC ou une alimentation d’entrée instable. C’est pourquoi, avant de remonter le variateur réparé, il faut également vérifier les éléments fonctionnant en dehors du module lui-même.

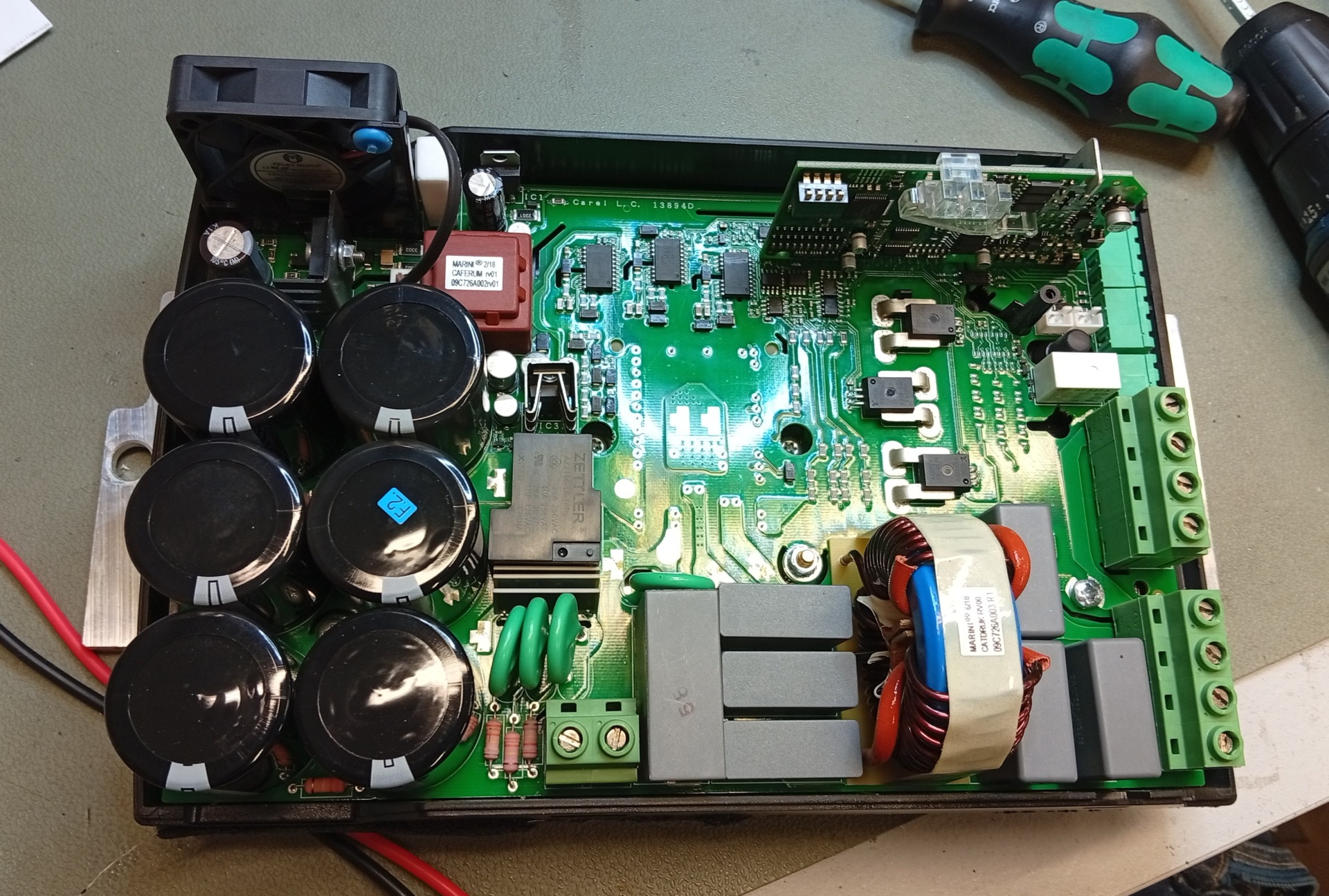

Diagnostic du variateur Carel PSD – DC link, redresseur et condensateurs du bus DC

Le circuit d’alimentation DC link est l’un des premiers points à contrôler en cas de panne du variateur Carel PSD10244A0. Le diagnostic comprend le pont redresseur, les condensateurs du bus DC, le circuit de précharge, les varistances, les composants de suppression des surtensions ainsi que la mesure de l’ondulation de la tension DC. Les alarmes undervoltage, overvoltage ou DC bus ripple peuvent indiquer une dégradation des condensateurs électrolytiques, un redresseur endommagé, une alimentation instable ou une surcharge côté compresseur.

Le service maintenance voit souvent uniquement le symptôme : le variateur démarre parfois, arrête parfois le compresseur, puis l’erreur revient de plus en plus souvent avec le temps. Dans ce cas, le diagnostic doit inclure une mesure sous charge, car certaines pannes ne se révèlent pas lors d’un simple contrôle statique. Les condensateurs peuvent présenter des paramètres ESR dégradés, tandis que le circuit de précharge peut devenir instable uniquement dans certaines conditions d’alimentation.

Réparation de l’électronique de puissance Carel – que comprend le service ?

La réparation de l’électronique de puissance Carel comprend l’analyse du circuit d’entrée, du bus DC, de l’étage onduleur, des drivers, des alimentations auxiliaires, des mesures de courant et de température ainsi que de la partie commande. Pour le variateur Carel PSD10244A0, il est également important de vérifier l’EEPROM, les paramètres de l’entraînement, la communication Modbus, les entrées STO et les circuits de mesure.

Le périmètre des travaux de service peut comprendre :

• le diagnostic des dommages du circuit d’alimentation et du DC link,
• la vérification du pont redresseur et du circuit de précharge,
• le contrôle des condensateurs du bus DC et de l’ondulation de tension,
• le test du module IGBT/IPM et des demi-ponts U/V/W,
• la vérification des drivers de grille, des optocoupleurs et des résistances de grille,
• le contrôle des alimentations auxiliaires et des basses tensions,
• la vérification de la communication Modbus et des entrées de commande,
• le contrôle des circuits de mesure du courant et de la température du dissipateur,
• la réparation ou la régénération des sections électroniques endommagées,
• le test d’isolement, le test de sortie U/V/W et le test sous charge après réparation.

Après réparation, le variateur doit passer un contrôle de l’alimentation auxiliaire, un test du bus DC, un test d’isolement, un essai de communication, une vérification des paramètres moteur et un test de fonctionnement avec contrôle de la température et du courant de sortie. Sans cette étape, il est difficile de parler d’un retour sûr du module dans le système de compression.

Quand la réparation du Carel Power+ PSD1 est-elle pertinente et quand faut-il chercher une pièce de rechange ?

La réparation du Carel Power+ PSD1 est particulièrement pertinente lorsque le variateur est adapté à un compresseur, à un système de commande et à une configuration machine spécifiques. Le remplacement par un autre module peut nécessiter une nouvelle paramétrisation, une vérification de la compatibilité de communication, des protections, de la capacité de charge et du mode de montage. Pour l’usine, cela signifie du temps supplémentaire, un risque d’erreurs au démarrage et des coûts liés
à l’arrêt de production.

L’achat d’une pièce de rechange peut être une meilleure solution lorsque l’électronique est mécaniquement endommagée
dans plusieurs zones, que les cartes sont carbonisées, que des composants essentiels manquent ou que la réparation n’est pas économiquement justifiée. Dans ce cas, il vaut la peine d’envisager un variateur fonctionnel avec garantie, un appareil régénéré ou un remplacement disponible adapté à l’application.

RGB Elektronika peut aider dans plusieurs scénarios : diagnostic et réparation du variateur, régénération du module, service de l’électronique de puissance, sélection d’une pièce de rechange, vente d’un appareil disponible ainsi que rachat de variateurs et de composants d’automatisation industrielle endommagés. Ainsi, le service maintenance ne doit pas se limiter à une seule voie d’action.

Service des variateurs Carel Power+ chez RGB Elektronika

Le service des variateurs Carel Power+ exige une expérience à la fois en électronique de puissance et en applications industrielles. Dans le cas du Carel PSD10244A0, il est important de combiner plusieurs compétences : diagnostic des modules IGBT/IPM, mesures du DC link, contrôle de la communication, analyse des circuits auxiliaires et tests fonctionnels après réparation.

Pour les entreprises de production, la réparation elle-même n’est pas le seul enjeu : il faut aussi réduire le risque d’un nouvel arrêt. C’est pourquoi, lors de la demande, il est utile d’indiquer le modèle du variateur, les symptômes, les codes d’erreur, les conditions de fonctionnement,
le type de compresseur, les informations sur l’alimentation et l’historique de la panne. Plus les données transmises au service sont précises,
plus il est facile de reproduire les conditions de défaut et de choisir le bon périmètre de réparation.

Contactez RGB Elektronika si vous avez besoin d’un service Carel PSD10244A0 –> Demander une réparation

Appelez : +48 717 500 983

Bibliographie :
[1] Carel Power+ Speed driver PSD1 Series, User Manual
[https://www.i-acs.co.uk/store/documentation/datasheets/carel/%2B0300048EN.pdf, consulté le : 09.06.2026]
