Réparation du variateur Bonfiglioli ACU401-18FA. Erreurs 0507 et 0607

La réparation du variateur Bonfiglioli ACU401-18FA en cas d’erreurs 0507 et 0607 et d’impossibilité de démarrer l’entraînement doit commencer par un diagnostic complet de l’alimentation, des connexions moteur, du circuit de mesure du courant et de l’électronique de puissance. Dans le cas du code 0507, une attention particulière doit être portée aux câbles U/V/W, à l’état des connexions et aux valeurs de courant sur chacune des phases. Si le variateur ne démarre pas malgré un moteur fonctionnel et un câblage correct, le diagnostic doit être étendu aux composants internes du variateur de fréquence.

Le Bonfiglioli ACU401-18FA appartient à la gamme ACTIVE Cube ACU401 utilisée dans les systèmes d’entraînement industriels. Il s’agit d’un variateur conçu pour une alimentation réseau de 400 V, avec une puissance apparente nominale de 6,2 kVA et un courant de sortie nominal de 9 A. La puissance nominale de moteur recommandée pour ce modèle est de 4 kW. Ces paramètres permettent d’utiliser l’appareil comme élément d’entraînement de machines et d’installations de production, où sa défaillance peut entraîner directement l’arrêt du processus technologique.

Appelez-nous : +48 717 500 983

Bonfiglioli ACU401-18FA – erreurs 0507 et 0607 et absence de démarrage

Lors du diagnostic du variateur ACU401-18FA, il est important d’analyser le code d’erreur conjointement avec les symptômes observés sur la machine. Le message affiché par l’appareil constitue une indication diagnostique, mais il ne permet pas toujours d’identifier avec certitude le composant défectueux. Il est particulièrement important de déterminer si le problème apparaît immédiatement après la mise sous tension, lors d’une tentative de démarrage du moteur, après avoir atteint une certaine charge ou seulement après l’échauffement de l’appareil.

Que signifie le code d’erreur 0507 sur un variateur Bonfiglioli ?

Le code d’erreur F0507 du variateur Bonfiglioli est associé au courant de sortie et à un message de surveillance des phases. Il convient donc de vérifier en premier lieu le moteur ainsi que sa connexion au variateur. Les câbles de sortie U, V et W, les bornes, les connexions électriques ainsi que les valeurs de courant dans les différentes phases doivent être contrôlés.

L’erreur peut notamment apparaître lorsque le système détecte une anomalie au niveau des phases du moteur. Un câble endommagé, une connexion desserrée, un contact surchauffé ou une résistance de connexion incorrecte peuvent perturber le fonctionnement de l’entraînement. C’est pourquoi le remplacement d’un seul composant sans contrôle de l’ensemble du circuit entre le variateur et le moteur ne permet pas toujours d’éliminer la cause réelle de la panne.

Si le moteur et l’installation de sortie ont été contrôlés et que le Bonfiglioli ACU401-18FA affiche toujours l’erreur 0507, le diagnostic doit porter sur le variateur lui-même. L’étage de puissance, les composants responsables de la mesure du courant ainsi que les circuits transmettant les informations relatives aux valeurs de courant à l’électronique de commande deviennent alors particulièrement importants. Une défaillance dans l’une de ces zones peut entraîner une évaluation incorrecte de l’état des phases, même lorsque le câblage externe est correct.

Que signifie l’erreur 0607 sur le Bonfiglioli ACU401-18FA ?

Lorsque le code 0607 apparaît sur le Bonfiglioli ACU401-18FA, sa signification doit être confirmée avant de commencer la réparation. Dans la version actuelle du manuel ACUx01, édition 06/24, le tableau des principaux messages d’erreur passe du groupe F05 au groupe F07 et ne définit pas de groupe F06. Pour cette raison, il ne faut pas attribuer automatiquement à l’indication 0607 la signification d’un autre code portant un numéro similaire.

Dans la pratique du service, il est nécessaire de déterminer la forme complète du message, la manière dont il est affiché, la version de l’appareil et du logiciel ainsi que la configuration du variateur. Il peut également être important de vérifier si le message provient directement du variateur, du pupitre opérateur, de l’automate de la machine ou d’un module de communication supplémentaire. Cette distinction permet d’éviter d’intervenir sur une zone incorrecte de l’appareil.

Si le code 0607 apparaît en même temps qu’une impossibilité de démarrage et qu’une erreur 0507 antérieure, il est particulièrement utile de conserver l’historique des erreurs et de le transmettre au service avec le variateur. La séquence des événements fournit souvent davantage d’informations qu’un seul code enregistré après l’arrêt de la machine.

Pourquoi le variateur Bonfiglioli ACU401-18FA ne démarre-t-il pas ?

L’absence de démarrage du Bonfiglioli ACU401-18FA ne signifie pas nécessairement que le module de puissance est défectueux. Le diagnostic doit prendre en compte l’ensemble du circuit d’alimentation et d’entraînement, car le variateur peut bloquer le démarrage du moteur lorsqu’il détecte des conditions susceptibles d’entraîner un fonctionnement incorrect ou dangereux.

Le modèle ACU401-18FA est conçu pour une tension d’entrée triphasée comprise entre AC 320–480 V (+10 %) avec une fréquence réseau de 50/60 Hz ±10 %. Le contrôle de la qualité et de la symétrie de l’alimentation constitue donc l’une des étapes fondamentales du diagnostic. Il convient ensuite de vérifier les circuits de sortie menant au moteur ainsi que l’état de l’entraînement lui-même.

• alimentation incorrecte ou instable du variateur,
• endommagement ou coupure de l’une des phases du moteur,
• connexions électriques desserrées ou surchauffées,
• valeurs de courant incorrectes dans les différentes phases,
• défaillance de l’étage de puissance ou des composants de puissance,
• problème au niveau du circuit de mesure du courant,
• température excessive ou refroidissement insuffisant de l’appareil.

Il est donc essentiel de distinguer un problème lié à l’installation d’une panne électronique. Cela permet d’éviter aussi bien le remplacement inutile d’un variateur fonctionnel que le remontage d’un appareil réparé dans une installation où la cause initiale de la panne est toujours présente.

Connexions électriques endommagées – pourquoi peuvent-elles arrêter l’entraînement ?

Les connexions électriques jouent un rôle particulièrement important en cas d’erreurs liées à la surveillance des phases et au courant de sortie. Une augmentation de la résistance de contact peut entraîner un échauffement local, une chute de tension et une charge déséquilibrée des phases. Avec le temps, les dommages peuvent s’aggraver et le variateur peut commencer à afficher une erreur ou à bloquer le démarrage du moteur.

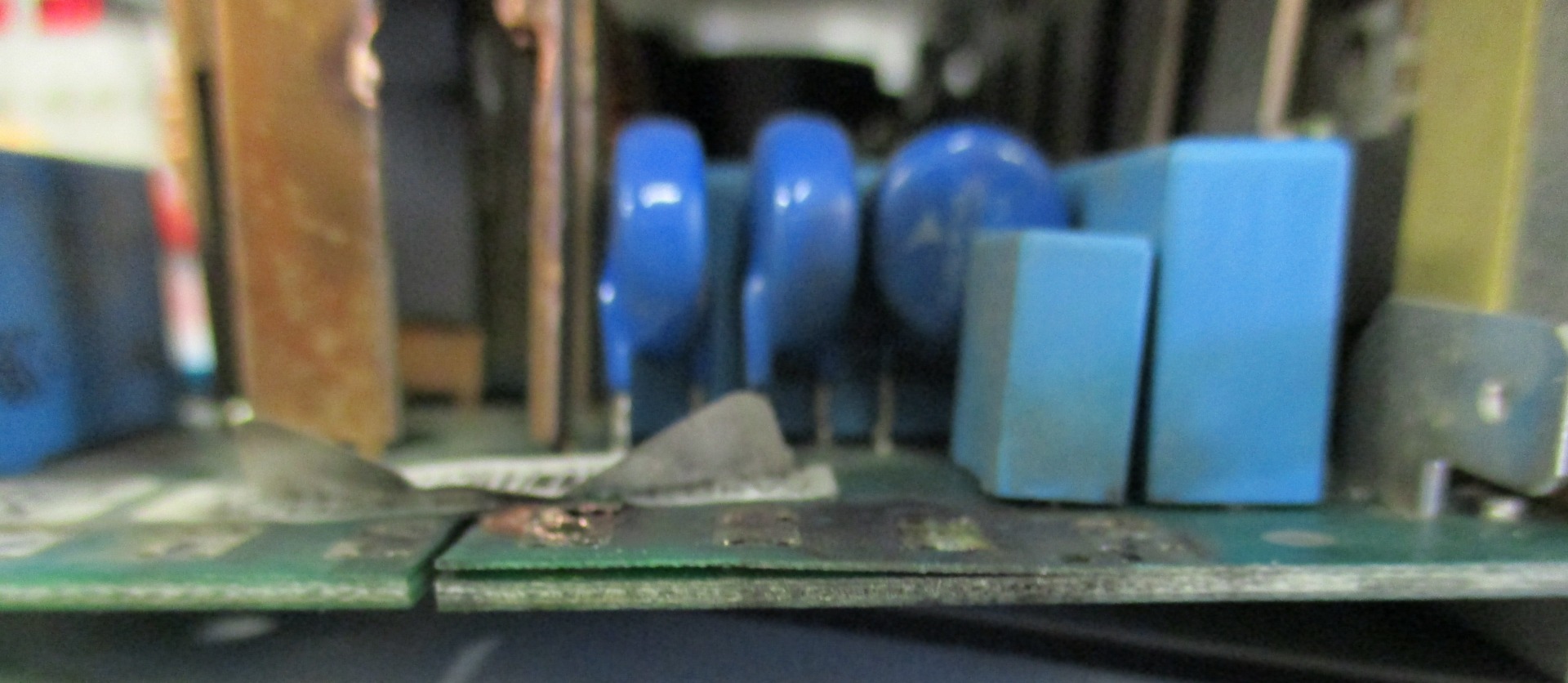

Lors de l’inspection, il convient de vérifier l’état des bornes d’alimentation et de sortie, des extrémités de câbles, des connecteurs ainsi que la présence de traces de décoloration, de fusion ou de surchauffe. Les connexions situées à l’intérieur de l’appareil sont tout aussi importantes. Les dommages ne sont pas toujours visibles sans démontage et mesures, c’est pourquoi un simple contrôle de l’installation au niveau de la machine peut s’avérer insuffisant.

Si des traces de surchauffe sont visibles sur les bornes ou les câbles de l’ACU401-18FA, la réparation ne doit pas se limiter au nettoyage de la connexion. La cause de l’augmentation de température doit être identifiée avant le redémarrage de l’entraînement.

Quel est l’impact de la température et du refroidissement sur l’ACU401-18FA ?

Le système thermique constitue un autre domaine important lors du diagnostic du Bonfiglioli ACU401-18FA. Pour ce modèle, la température ambiante maximale est de 55 °C. Pendant son fonctionnement, le variateur génère des pertes d’énergie transformées en chaleur. Sa fiabilité dépend donc notamment de l’évacuation efficace de la chaleur produite par les composants de l’électronique de puissance.

Pour l’ACU401-18FA, une fréquence PWM de 4 kHz et une classe d’efficacité IE2 sont indiquées. Les pertes en mode veille s’élèvent à 11,7 W, tandis que les pertes relatives aux différents points de fonctionnement dépendent de la charge. Dans la pratique du service, cela justifie le contrôle du dissipateur thermique, du flux d’air, des salissures ainsi que des traces d’une surchauffe prolongée de l’électronique.

L’importance de la gestion thermique est également illustrée par les solutions Cold Plate utilisées dans la gamme ACU. La chaleur générée notamment par le redresseur et les transistors IGBT doit être efficacement transférée vers le système de refroidissement. Une détérioration de ces conditions peut augmenter la charge thermique des composants et accélérer leur dégradation.

Diagnostic et réparation du variateur Bonfiglioli ACU401-18FA

Comment se déroule le diagnostic du Bonfiglioli ACU401-18FA ?

Un diagnostic professionnel du Bonfiglioli ACU401-18FA doit aller au-delà de la simple lecture du code d’erreur. L’objectif est d’identifier la cause ayant entraîné l’arrêt de l’entraînement et de vérifier si la panne n’a pas provoqué de dommages secondaires dans d’autres sections de l’appareil.

Que faut-il contrôler en cas d’erreur 0507 et d’absence de démarrage ?

• Conditions d’alimentation – contrôle de la tension d’entrée et de l’état des connexions d’alimentation.
• Câbles U/V/W – vérification de la continuité, des connexions et des éventuels dommages du circuit moteur.
• Moteur – vérification afin de déterminer si l’origine de l’erreur se situe du côté de l’entraînement.
• Courants de phase – évaluation de la symétrie et des valeurs de courant dans les différentes phases.
• Étage de puissance – contrôle des composants responsables de la commande du moteur.
• Circuit de mesure du courant – vérification du système lorsque l’erreur apparaît malgré un moteur et des câbles fonctionnels.
• Refroidissement – contrôle du dissipateur thermique, des salissures et des éventuelles traces de surchauffe.
• Historique des erreurs – mise en relation des messages avec le moment et les conditions d’apparition de la panne.

Un diagnostic réalisé de cette manière permet de déterminer si le problème est externe ou si une réparation de l’électronique du Bonfiglioli ACU401-18FA est nécessaire.

Vous avez un variateur ACU401-18FA qui ne démarre pas la machine ? Transmettre avec l’appareil des informations sur les codes d’erreur, les symptômes et le moment d’apparition de la panne peut considérablement faciliter le diagnostic en atelier.

Quels composants du variateur peuvent nécessiter une réparation ou une remise en état ?

L’étendue de la réparation dépend des résultats des mesures. En cas d’erreurs liées au courant et à la surveillance des phases, les composants de l’étage de puissance, les circuits de mesure ainsi que les connexions transportant des courants élevés peuvent nécessiter un contrôle. Si des traces de surchauffe sont visibles, les composants situés à proximité immédiate de la zone endommagée doivent également être vérifiés.

La remise en état du Bonfiglioli ACU401-18FA vise non seulement à éliminer le symptôme, mais aussi à rétablir le fonctionnement correct des sections susceptibles d’être usées ou endommagées. Après les travaux, l’appareil doit être vérifié afin de confirmer son bon fonctionnement avant sa réinstallation dans la machine.

Réparer ou remplacer le Bonfiglioli ACU401-18FA – quelle solution est la plus rentable ?

Dans une usine de production, la décision ne se limite pas au prix du variateur lui-même. Le remplacement de l’entraînement par un autre modèle peut nécessiter une nouvelle paramétrisation, l’adaptation des connexions, des signaux de commande ou de la configuration de l’ensemble de la machine. C’est pourquoi, dans de nombreux cas, la réparation de l’ACU401-18FA existant permet de conserver la configuration actuelle de l’entraînement.

D’autre part, un remplacement peut être justifié si les dommages sont très importants, si l’appareil est mécaniquement endommagé ou si une unité compatible est disponible et permet de rétablir rapidement la production. La meilleure décision ne peut être prise qu’après le diagnostic et la comparaison du coût de la réparation avec celui d’un appareil de remplacement ainsi que du temps nécessaire à son intégration.

Pour le service maintenance, le coût total de l’arrêt est le facteur le plus important. Quelques heures ou quelques jours d’arrêt d’une ligne peuvent avoir des conséquences nettement supérieures à la valeur du variateur lui-même. Il est donc recommandé de commencer le diagnostic le plus rapidement possible.

Quand faut-il confier un variateur Bonfiglioli défectueux au service de réparation ?

Le recours à un service professionnel est particulièrement recommandé lorsque le variateur Bonfiglioli ACU401-18FA ne démarre pas, que l’erreur réapparaît après son effacement, que le code 0507 est présent malgré le contrôle du moteur et des câbles, que l’appareil présente des traces visibles de surchauffe ou que les connexions électriques sont endommagées. Un diagnostic interne est également nécessaire lorsqu’il est impossible de déterminer avec certitude la signification du message ou son origine.

RGB Elektronika assure le diagnostic, la réparation, la maintenance et la remise en état de variateurs industriels, notamment des appareils utilisés dans les machines et les lignes de production. Dans le cas du Bonfiglioli ACU401-18FA, l’étendue des travaux peut être déterminée sur la base des symptômes, de l’historique des erreurs et des résultats des mesures effectuées sur l’appareil.

Votre Bonfiglioli ACU401-18FA affiche 0507 ou 0607 et a arrêté la machine ? Contactez RGB Elektronika et confiez le variateur à un diagnostic. Indiquez le modèle de l’appareil, les codes d’erreur affichés ainsi que le comportement de l’entraînement avant la panne – cela facilitera l’identification de la cause du problème et de l’étendue de la réparation. —> Demander une réparation
