Réparation du variateur Baumüller BM5526. Service Baumüller b maXX BM5526 avec garantie de qualité

La réparation du variateur Baumüller BM5526 est un service destiné aux sites industriels où une panne du module d’entraînement peut arrêter le fonctionnement d’un axe, d’une machine de production, d’une ligne technologique ou d’un système motion control. Le modèle Baumüller BM5526 appartient à la série b maXX 5500 et est utilisé dans les applications nécessitant un contrôle précis du moteur, un fonctionnement stable du variateur et une réaction rapide du système sous charge.

Si l’appareil signale des erreurs après le démarrage, n’atteint pas l’état prêt, s’arrête pendant le fonctionnement ou provoque un fonctionnement instable de l’axe, un remplacement immédiat par un module neuf n’est pas toujours nécessaire. Dans de nombreux cas, le diagnostic, la réparation et la remise en service du variateur sont possibles après élimination de la cause de la panne.

Vous avez un Baumüller BM5526 endommagé ? Envoyez l’appareil en diagnostic. Une évaluation rapide de l’état du variateur permet de limiter le risque d’un long arrêt de production et de vérifier si la réparation est possible et rentable.

Appelez : +48 717 500 983

Baumüller BM5526 – paramètres, application et importance dans le système d’entraînement

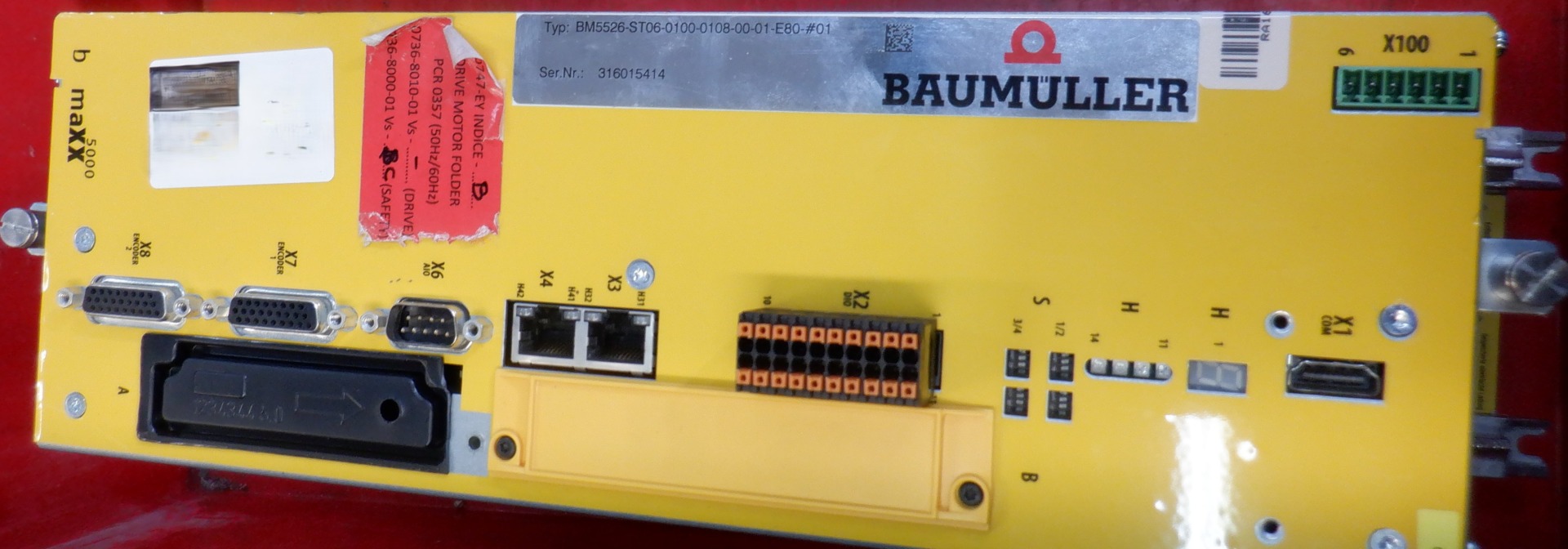

Qu’est-ce que le Baumüller b maXX BM5526 ?

Baumüller BM5526 est un appareil de la série b maXX 5500, appartenant au groupe BM5500 / BM5600 / BM5700. Selon la documentation du fabricant, cette série comprend des unités de base et des modules de puissance avec contrôleur servo, destinés à la commande de moteurs dans les systèmes d’entraînement.

Les appareils de ce groupe peuvent fonctionner comme redresseurs réseau ou redresseurs réseau actifs en association avec des modules de puissance équipés d’un contrôleur servo. Le modèle BM5526 fait partie du groupe BM552X universal units, c’est-à-dire des unités universelles d’alimentation et d’entraînement utilisées dans les systèmes d’automatisation industrielle.

En pratique, le variateur Baumüller BM5526 est responsable du fonctionnement stable du système d’entraînement. Sa panne peut donc rapidement entraîner l’arrêt de la machine, la perte de contrôle de l’axe ou des problèmes de répétabilité du processus.

Principaux paramètres techniques du BM5526

Lors du diagnostic, de la réparation ou du remplacement du variateur Baumüller BM5526, il est très important de confirmer les paramètres de l’appareil et le code complet figurant sur la plaque signalétique. La seule désignation BM5526 peut ne pas suffire pour sélectionner correctement les pièces, car la variante d’exécution peut influencer le mode d’alimentation, le refroidissement, la configuration et la compatibilité avec la machine.

Pour le modèle BM5526, la documentation indique notamment les paramètres suivants :

• série de l’appareil : Baumüller b maXX 5500, groupe BM5500 / BM5600 / BM5700,
• type d’unité : BM552X universal units,
• alimentation : 3 × 400 V AC / 50-60 Hz,
• plage admissible de tension d’alimentation : de 207 V à 528 V AC,
• plage de fréquence d’alimentation : de 47 Hz à 63 Hz,
• puissance d’entrée pour BM5526-XTXX : 13,2 kVA,
• courant d’entrée nominal : 19,0 A,
• tension du circuit intermédiaire : 540 V DC,
• capacité interne du DC link : 705 µF,
• temps de décharge du circuit intermédiaire pour la capacité interne : 510 s,
• tension de sortie : de 3 × 0 V à 3 × 370 V,
• fréquence de sortie : jusqu’à 450 Hz avec une fréquence de commutation de 4 kHz,
• courant de sortie nominal : 22,5 A à 4 kHz et 18,0 A à 8 kHz,
• courant de crête : 45,0 A à 4 kHz et 36,0 A à 8 kHz,
• temps maximal de surcharge : 8 s,
• débit d’air de refroidissement requis : 56 m³/h,
• altitude maximale de fonctionnement : 2000 m au-dessus du niveau de la mer.

Le temps de décharge du circuit intermédiaire est particulièrement important. Avant toute intervention de service, il faut toujours tenir compte du temps de décharge des condensateurs et confirmer l’absence de tension. Cela concerne aussi bien le diagnostic en atelier que les opérations effectuées au niveau de l’armoire de commande.

Où utilise-t-on le variateur Baumüller BM5526 ?

Baumüller b maXX BM5526 est utilisé dans les systèmes d’automatisation industrielle où comptent le contrôle précis du variateur, le fonctionnement stable de l’axe et la capacité à gérer des charges dynamiques. Ce type d’appareil se rencontre notamment dans les machines de production, les systèmes d’emballage, les lignes technologiques, les applications motion control et les systèmes nécessitant une réaction rapide du servovariateur.

Une panne du BM5526 peut avoir un impact direct sur le fonctionnement de toute la machine. Si le variateur est responsable d’un axe critique, un problème du module peut arrêter la production, provoquer des erreurs de positionnement, perturber le cycle de travail ou empêcher le redémarrage de la ligne après un arrêt.

Si le variateur Baumüller BM5526 fonctionne dans une machine clé, il ne faut pas reporter le diagnostic. Un contrôle précoce de l’appareil peut aider à détecter des dommages de l’alimentation, du circuit DC, du module de puissance, du refroidissement ou de la communication avant que le problème n’entraîne une nouvelle panne.

Panne du Baumüller BM5526. Quand envoyer le variateur Baumüller au service technique ?

Symptômes typiques d’un Baumüller BM5526 endommagé

Une panne du Baumüller BM5526 peut se manifester de plusieurs façons. Certaines défaillances sont visibles immédiatement après la mise sous tension, tandis que d’autres apparaissent seulement sous charge, au démarrage de l’axe ou pendant le fonctionnement dynamique de la machine.

Les symptômes typiques pouvant indiquer un Baumüller BM5526 endommagé sont notamment :

• absence d’état prêt du variateur après la mise sous tension,
• erreurs apparaissant immédiatement après le démarrage,
• arrêt du variateur sous charge,
• fonctionnement instable de l’axe,
• problèmes de maintien du fonctionnement demandé du servomoteur,
• messages liés à la tension du circuit intermédiaire,
• problèmes de communication avec le système de commande,
• surchauffe de l’appareil,
• réactions des protections après le raccordement du moteur,
• erreurs répétées après une réinitialisation précédente de la machine.

De tels symptômes ne signifient pas toujours que seul le module lui-même est endommagé. Le problème peut également provenir des conditions de fonctionnement dans l’armoire de commande, d’un refroidissement inadéquat, des connexions moteur, de la résistance de freinage, de l’alimentation ou d’une surcharge du système.

Vous avez un BM5526 qui ne démarre pas ou s’arrête sous charge ? Transmettez au service technique le code complet de l’appareil, la description des symptômes, les conditions de fonctionnement de la machine et les informations relatives aux erreurs. Cela accélère le diagnostic et permet de déterminer plus rapidement l’étendue possible de la réparation.

Que vérifier avant la réparation du variateur Baumüller BM5526 ?

Avant d’envoyer l’appareil au service technique, il est utile de collecter les informations de base depuis la machine. Cela permet de distinguer une panne du variateur lui-même des problèmes liés à l’installation, au moteur, au câblage ou au système de commande.

Lors de la demande de réparation, il est recommandé de vérifier et de transmettre :

• le numéro de catalogue complet figurant sur la plaque signalétique, par ex. BM5526-ST06-0100-0108-00-01-E80-#01,
• la description des symptômes de panne et le moment où ils apparaissent,
• l’information indiquant si l’erreur apparaît après le démarrage, sous charge ou de manière aléatoire,
• les messages d’erreur du panneau, du contrôleur ou du système supérieur,
• l’état de l’alimentation et des protections,
• les conditions de refroidissement dans l’armoire de commande,
• l’état de la ventilation et des filtres,
• les informations sur les dernières interventions sur la machine, le remplacement du moteur, des câbles ou des modules,
• si la panne est apparue après une surtension, une surcharge, une coupure d’alimentation ou une surchauffe.

Dans le cas du BM5526, il est également important de vérifier le système de refroidissement. La documentation précise un débit d’air de refroidissement requis de 56 m³/h. Une température trop élevée dans l’armoire, des filtres encrassés, une ventilation obstruée ou des distances de montage incorrectes peuvent influencer la durée de vie du module de puissance et des condensateurs.

Diagnostic et réparation du Baumüller BM5526 en service technique

Une réparation professionnelle du Baumüller BM5526 doit commencer par un diagnostic, et non par un remplacement aléatoire de composants. Dans un appareil de ce type, il faut vérifier à la fois la partie alimentation et la partie entraînement, car la panne peut concerner le circuit intermédiaire DC, le module de puissance, les condensateurs, le refroidissement, les circuits de mesure ou la communication.

Lors du diagnostic du BM5526, on analyse notamment :

• la section alimentation et redresseur,
• le circuit intermédiaire DC link,
• l’état des condensateurs,
• le module de puissance,
• le système de refroidissement,
• les connexions moteur,
• la résistance de freinage et le circuit de freinage,
• la communication avec le système de commande,
• la réaction du variateur au démarrage et sous charge,
• les traces de surchauffe, surcharge, surtension ou dommages mécaniques.

Ce n’est qu’après une telle évaluation qu’il est possible de déterminer si la réparation du variateur Baumüller BM5526 est techniquement possible et économiquement justifiée. Dans de nombreux cas, le service permet de remettre l’appareil en fonctionnement sans devoir remplacer coûteusement l’ensemble du module.

Réparation ou remplacement du BM5526 – quelle solution est la plus rentable ?

La décision entre réparation et remplacement du variateur dépend du type de panne, de la disponibilité des pièces, du temps d’arrêt et de l’importance de la machine pour la production. Dans le cas de modules anciens ou plus difficiles à obtenir, la réparation est souvent une solution avantageuse, car elle permet de conserver la compatibilité avec la configuration existante de la machine.

La réparation du variateur Baumüller BM5526 est particulièrement pertinente lorsque :

• l’appareil possède un code complet et compatible avec le système existant,
• la machine est configurée pour une variante précise du variateur,
• l’achat d’un module neuf ou fonctionnel implique un long délai d’attente,
• la panne concerne des sections réparables de l’appareil,
• vous souhaitez réduire les coûts liés à l’arrêt de production,
• le remplacement par une autre variante pourrait nécessiter une configuration ou une mise en service supplémentaire.

L’achat d’un module fonctionnel ou d’une pièce de rechange mérite d’être envisagé lorsque le variateur présente des dommages importants, que la réparation n’est pas rentable ou que la production nécessite une remise en marche immédiate de la machine. En pratique, la meilleure solution peut être de combiner les deux actions : remplacement rapide par un module fonctionnel et réparation de l’appareil endommagé comme réserve de stock.

Sélection du BM5526-ST06-0100-0108-00-01-E80-#01 et d’autres variantes du variateur

Le Baumüller BM5526 ne doit pas être sélectionné uniquement sur la base des premiers caractères de la désignation. Le code complet, tel que BM5526-ST06-0100-0108-00-01-E80-#01, peut contenir des informations importantes pour l’exécution spécifique de l’appareil et sa compatibilité avec la machine.

Lors du remplacement ou de l’achat du variateur, il faut confirmer :

• le numéro de catalogue complet,
• la variante d’exécution,
• les paramètres de courant,
• le mode de refroidissement,
• le type de réseau d’alimentation,
• la compatibilité avec le moteur,
• la configuration de la machine,
• les exigences relatives à la self réseau et à l’inductance du système d’alimentation,
• la compatibilité avec le système de commande existant.

Un remplacement mal sélectionné peut provoquer des problèmes de démarrage, des surcharges, des erreurs de communication ou un fonctionnement incorrect de l’axe. C’est pourquoi, avant de remplacer le BM5526, il est conseillé de consulter le choix avec un service technique ou un fournisseur connaissant les spécificités des appareils Baumüller b maXX.

Vous n’êtes pas sûr qu’un BM5526 donné convienne à votre machine ? Envoyez une photo de la plaque signalétique et une description de l’application. La vérification du code complet réduit le risque d’un mauvais achat et de problèmes lors de la mise en service.

Service Baumüller et pourquoi faut-il agir rapidement ?

Dans les services de maintenance, ce n’est pas seulement la réparation elle-même qui compte, mais surtout le temps de réaction. Un Baumüller BM5526 endommagé peut arrêter un axe critique, une ligne de production ou une machine dont l’indisponibilité entraîne des retards, des pertes de production et une forte pression pour trouver rapidement une solution.

L’envoi rapide de l’appareil au service technique permet de :

• déterminer si la panne concerne le variateur ou les conditions de fonctionnement dans la machine,
• vérifier la possibilité de réparation,
• prendre une décision entre réparation et remplacement,
• éviter l’achat d’une variante incompatible,
• réduire le temps d’arrêt,
• sécuriser un module de réserve pour l’avenir.

Le service Baumüller BM5526 est une solution pour les entreprises qui souhaitent rétablir le bon fonctionnement du système d’entraînement, réduire le risque d’une nouvelle panne et prendre une décision sur la base d’un diagnostic, et non de suppositions. Demandez la réparation du variateur Baumüller BM5526. Transmettez le code complet de l’appareil, la description des symptômes et les informations sur la machine. Sur cette base, il est possible d’évaluer plus rapidement l’étendue du diagnostic, la possibilité de réparation et la meilleure voie pour remettre l’appareil en service. —> Commander une réparation

Appelez : +48 717 500 983
