Réparation du servovariateur B&R ACOPOS P3 8EI8X8HWS10.0600-1. Problèmes de commande d’axe et d’électronique de puissance

La réparation du servovariateur B&R ACOPOS P3 est une solution à envisager lorsque l’appareil ne commande plus correctement l’axe, signale des erreurs d’alimentation ou d’encodeur, ou lorsque des problèmes apparaissent au niveau de l’électronique de puissance. Dans le cas du modèle B&R ACOPOS P3 8EI8X8HWS10.0600-1, le diagnostic doit couvrir non seulement l’étage de sortie lui-même, mais également l’alimentation 24 VDC, les signaux Enable, le retour d’information, la configuration de l’axe, le bus DC ainsi que les conditions thermiques de fonctionnement de l’appareil.

Pour le service maintenance, une panne du servovariateur peut entraîner l’arrêt d’un seul axe et, par conséquent, celui de toute la machine ou de la ligne de production. Déterminer rapidement si le problème concerne la configuration, l’installation externe, l’encodeur ou l’électronique du variateur permet de réduire le temps d’arrêt et de décider si l’appareil doit être confié au service technique.

Appelez : +48 717 500 983

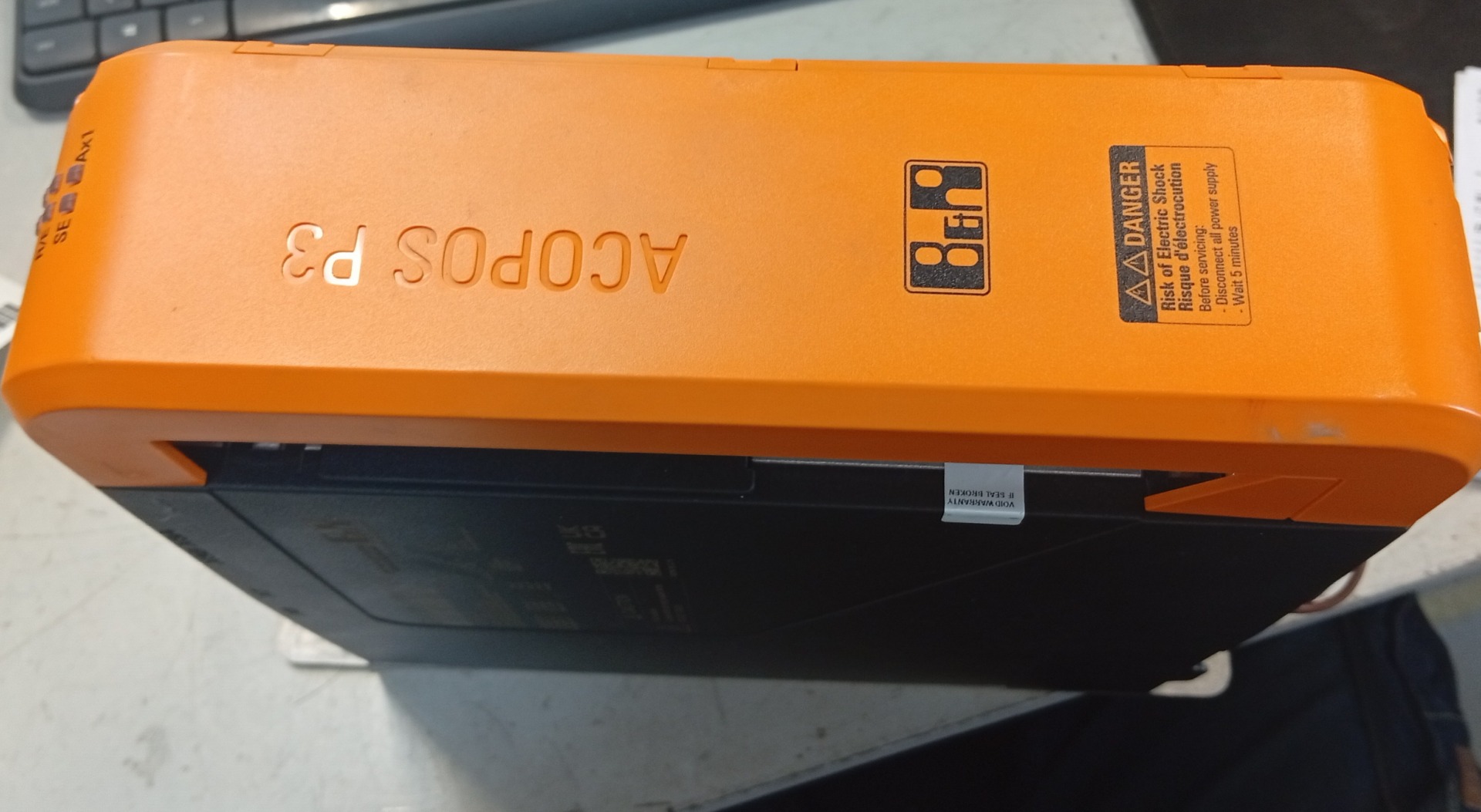

B&R ACOPOS P3 – problèmes de commande d’axe, d’alimentation et d’électronique de puissance

B&R ACOPOS P3 8EI8X8HWS10.0600-1 – principaux paramètres du servovariateur

B&R ACOPOS P3 8EI8X8HWS10.0600-1 est un servovariateur monoaxe destiné à la commande précise de moteurs dans les machines et installations industrielles. La désignation 8X8 correspond à un courant continu de 8,8 A, tandis que la version H est adaptée à une alimentation triphasée 3 × 200-480 VAC ±10%, 50/60 Hz.

La puissance de raccordement maximale de l’appareil est de 10 kVA. La puissance de sortie continue vers le moteur peut atteindre 4 kW, tandis que la puissance de pointe atteint 10 kW. Le variateur peut fournir momentanément jusqu’à 24 Aeff au moteur, ce qui permet également de l’utiliser sur des axes nécessitant un couple important lors d’accélérations ou de freinages dynamiques.

La variante 8EI8X8HWS10 utilise une solution hardwired STO ainsi que deux entrées Enable 24 VDC, isolées électriquement du reste du système. Cela est important aussi bien lors de la conception des circuits de sécurité que lors du diagnostic ultérieur. L’absence d’un signal Enable approprié peut en effet provoquer une situation dans laquelle le variateur est alimenté et communique avec le système de commande, mais l’axe ne peut pas être démarré.

La version d’équipement .0600-1 comprend notamment une résistance de freinage interne. Le système de freinage peut gérer une puissance de pointe d’environ 7 kW avec la résistance interne et d’environ 25 kW avec une résistance externe appropriée. En cas d’utilisation d’une résistance externe, sa résistance doit être d’au moins 25 Ω. Lorsque les problèmes apparaissent principalement pendant le freinage de l’axe, il convient donc d’inclure également le circuit de freinage dans le diagnostic.

Le servovariateur communique via POWERLINK V2 en tant que Controlled Node. Il dispose de deux ports RJ45 blindés fonctionnant comme un hub à deux ports, prend en charge une transmission à 100 Mbit/s et la longueur maximale d’un segment peut atteindre 100 m. L’appareil peut notamment fonctionner avec mapp Motion à partir de la version 5.03.0 ainsi qu’avec ACP10/ARNC0 à partir de la version 3.13.0.

Un élément important du point de vue de la commande d’axe est l’interface numérique multi-encodeur. Elle prend notamment en charge EnDat 2.2, EnDat 3.0, SSI, BiSS mode C, HIPERFACE DSL ainsi que T-Format. Le type d’encodeur et sa tension d’alimentation doivent être correctement configurés. L’interface peut fournir environ 11,45 V ou 5,2 V avec une capacité de courant allant jusqu’à 300 mA. Un mauvais réglage de la tension peut même entraîner une détérioration permanente de l’encodeur raccordé.

Comment se manifestent les problèmes de commande d’axe de l’ACOPOS P3 ?

Les problèmes de commande de l’axe d’un servovariateur ne signifient pas toujours une défaillance de l’étage de puissance. Des symptômes similaires peuvent apparaître en cas d’alimentation 24 VDC incorrecte, d’absence de signal Enable, d’erreur de retour d’information, de mauvaise configuration de l’encodeur, de surchauffe du variateur ou de paramètres moteur et axe incorrectement configurés.

Parmi les signaux nécessitant un diagnostic plus approfondi, on peut notamment citer :

• impossibilité de démarrer l’axe,
• absence de réaction du moteur malgré une commande de mouvement,
• arrêt de l’axe pendant le fonctionnement,
• fonctionnement instable du variateur,
• erreurs de retour d’information,
• problèmes apparaissant pendant l’accélération ou le freinage,
• surchauffe du variateur ou du moteur,
• erreurs liées à la tension 24 VDC,
• surintensité ou erreur permanente du variateur.

Absence d’Enable, problème d’encodeur et tension incorrecte du bus DC

Les LED PLK et Ax1 constituent une source d’informations utile lors du diagnostic préliminaire. Une LED Ax1 verte clignotante peut notamment signaler une tension incorrecte du bus DC, une surchauffe du moteur ou du module, l’absence du signal Enable ou un problème lié à l’encodeur.

Si l’axe ne démarre pas, le diagnostic ne doit donc pas se limiter au contrôle du moteur lui-même. Il convient également de vérifier l’alimentation de commande, les signaux du contrôleur de sécurité, les câbles de l’encodeur, la configuration du retour d’information ainsi que les paramètres de l’axe.

Surintensité, surchauffe et problèmes de l’étage de puissance

Une LED Ax1 rouge allumée en permanence indique une erreur permanente. Une surintensité permanente peut en être l’une des causes. Dans ce cas, il est particulièrement important de vérifier non seulement le moteur raccordé et le câble moteur, mais également l’électronique de puissance du servovariateur.

L’étage de puissance fonctionne nominalement avec une fréquence de commutation de 5 kHz. Un fonctionnement à d’autres fréquences est également possible, mais cela affecte le courant admissible ainsi que la longueur maximale du câble moteur. À 5 kHz, la longueur du câble peut atteindre 75 m, à 10 kHz environ 38 m et à 20 kHz environ 19 m.

Le variateur est équipé de protections contre les surcharges, les courts-circuits et les défauts à la terre. Si la panne réapparaît immédiatement après le démarrage de l’axe, il convient de déterminer si la protection réagit à un problème situé à l’extérieur du variateur ou si la cause provient de composants endommagés de son étage de puissance.

Vous rencontrez un problème avec un axe commandé par le B&R ACOPOS P3 ? Si un contrôle de base de l’installation, du moteur et du câblage ne permet pas de rétablir le fonctionnement, il est préférable de confier le variateur à un diagnostic en atelier plutôt que de multiplier les tentatives de redémarrage susceptibles d’aggraver la panne.

Codes d’erreur B&R ACOPOS P3 6029, 6055 et 6060

Les codes d’erreur sont particulièrement utiles lors du diagnostic, car ils permettent de réduire la zone de recherche de la cause de la panne. Pour le modèle 8EI8X8HWS10.0600-1, les erreurs 6029, 6055 et 6060 peuvent notamment être importantes.

Erreur 6029 – tension 24 VDC trop faible

L’erreur 6029 est liée à une tension d’alimentation 24 VDC trop faible. La surveillance de sous-tension est activée lorsque la tension descend sous environ 22,9 V.

En présence de cette erreur, il convient de vérifier en priorité la tension directement sur le connecteur X2, l’état et la capacité de l’alimentation 24 VDC, la section et la longueur des câbles, les éventuelles chutes de tension, les connexions des bornes ainsi que la charge actuelle du circuit.

La simple mesure d’une tension correcte à la sortie de l’alimentation n’est pas toujours suffisante. Si la tension ne chute que sous charge ou si les câbles présentent des pertes importantes, la valeur disponible à l’entrée du variateur peut déjà être insuffisante pour assurer un fonctionnement stable.

Erreur 6055 – problème de tension sur X2

L’erreur 6055 peut également apparaître lorsque la tension sur l’entrée X2 24 VDC est trop faible et descend sous environ 22,9 V.

Le diagnostic doit inclure la tension réelle arrivant au servovariateur ainsi que le comportement de l’alimentation pendant le fonctionnement de la machine. Si la tension est instable, il convient de déterminer si la cause provient de l’alimentation, des câbles, des connexions, d’autres récepteurs alimentés par le même circuit ou du variateur lui-même.

Erreur 6060 – Power unit: Limit speed exceeded

L’erreur 6060 « Power unit: Limit speed exceeded » apparaît lorsque la fréquence électrique de sortie dépasse 598 Hz en continu pendant plus de 0,5 s. Le variateur interrompt alors le mouvement en cours.

Il convient tout d’abord de vérifier la vitesse réelle du moteur, le nombre de paires de pôles, les données moteur ainsi que les paramètres de l’axe configuré. Cette erreur ne signifie pas nécessairement une défaillance directe de l’électronique de puissance – elle peut également résulter de paramètres incorrects ou d’une mauvaise configuration du système d’entraînement.

Diagnostic et réparation du servovariateur B&R ACOPOS P3

Comment se déroule le diagnostic du servovariateur 8EI8X8HWS10.0600-1 ?

Le diagnostic du servovariateur 8EI8X8HWS10.0600-1 doit être réalisé par étapes. Cela permet de distinguer un problème d’installation de la machine d’une défaillance réelle de l’électronique du servovariateur et de limiter le risque de remplacement de composants encore fonctionnels.

Contrôle de l’alimentation 24 VDC et des signaux Enable

Le premier domaine à contrôler est l’alimentation de commande. En cas d’erreurs 6029 ou 6055, la mesure de la tension directement sur X2 est particulièrement importante. Il convient également de tenir compte de la possibilité de brèves chutes de tension qui peuvent ne pas être détectées lors d’une mesure statique effectuée lorsque la machine est à l’arrêt.

L’étape suivante consiste à contrôler les deux entrées Enable 24 VDC. L’absence d’un signal approprié peut empêcher l’activation de l’axe même lorsque le reste du servovariateur fonctionne correctement.

Diagnostic de l’encodeur et du retour d’information de l’axe

En cas de problèmes de positionnement, d’impossibilité de démarrer l’axe ou d’erreurs de retour d’information, il convient de vérifier le type d’encodeur utilisé, la configuration de l’interface, le câble ainsi que la tension d’alimentation du capteur.

L’ACOPOS P3 prend en charge de nombreux standards d’encodeurs. Il ne faut donc pas supposer que le simple raccordement physique du câble approprié garantit un fonctionnement correct. La configuration de l’interface doit correspondre au système de retour d’information utilisé.

Le réglage de la tension d’alimentation de l’encodeur nécessite une attention particulière. Les valeurs disponibles d’environ 11,45 V et 5,2 V sont destinées à différentes solutions, et un réglage incorrect peut entraîner une détérioration permanente de l’appareil raccordé.

Diagnostic de l’électronique de puissance et de l’étage de sortie

Si l’alimentation de commande, les signaux Enable, la configuration et le retour d’information sont corrects, le domaine suivant à vérifier est l’électronique de puissance. Une attention particulière doit être accordée aux cas dans lesquels le variateur signale une erreur permanente, une surintensité, des problèmes lors de la mise en charge de l’axe ou une panne apparaissant immédiatement après une tentative de démarrage du moteur.

Le diagnostic doit prendre en compte l’étage de sortie, le circuit du bus DC, le circuit de freinage ainsi que l’influence d’un court-circuit ou d’un défaut à la terre côté moteur. Les conditions de refroidissement de l’appareil sont également importantes.

Le B&R ACOPOS P3 8EI8X8 présente des dimensions d’environ 66 × 290 × 258,5 mm, une masse d’environ 3,2 kg et un indice de protection IP20. La plage nominale de température de fonctionnement est de 5–40°C. Lors du montage, il est nécessaire de maintenir un espace permettant la circulation de l’air, notamment environ 80 mm au-dessus et au-dessous de l’appareil. L’air sortant du variateur peut atteindre une température allant jusqu’à environ 90°C.

Un espace insuffisant dans l’armoire, une température ambiante élevée, des conduits de ventilation encrassés ou un fonctionnement dans des conditions dépassant les paramètres admissibles peuvent augmenter la charge thermique de l’électronique et contribuer à l’apparition de problèmes pendant l’exploitation.

Si le servovariateur B&R ACOPOS P3 signale une erreur de manière répétée, perd la capacité de commander l’axe ou si vous suspectez une défaillance de l’étage de puissance, il est recommandé de faire réaliser un diagnostic complet de l’appareil. Cela permet de déterminer la cause réelle de la panne avant de décider de l’achat d’un autre variateur.

Réparer ou remplacer le B&R ACOPOS P3 – quelle solution choisir ?

En cas de panne de l’ACOPOS P3, le service maintenance doit souvent choisir entre la réparation du variateur existant et son remplacement par un autre appareil. La décision doit dépendre de la nature de la défaillance, de l’état de l’appareil, de la disponibilité de la variante appropriée ainsi que de l’importance de la configuration spécifique pour la machine.

La réparation du B&R ACOPOS P3 peut être particulièrement justifiée lorsque l’appareil est déjà configuré et intégré à une machine existante et que le problème concerne une défaillance électronique réparable. Cela limite la nécessité de rechercher une variante matérielle exactement compatible et de réadapter la solution à l’application existante.

Dans le cas de la version 8EI8X8HWS10.0600-1, l’équipement spécifique de l’appareil est également important. Cette variante dispose d’une résistance de freinage interne qui ne peut pas être ajoutée ultérieurement. Lors de l’achat d’un appareil de remplacement, il convient donc de vérifier la référence complète de la version et pas uniquement la désignation de base de la série ACOPOS P3.

Le remplacement peut en revanche être envisagé lorsque l’appareil est gravement endommagé, lorsque la réparation n’est pas techniquement justifiée ou lorsqu’un exemplaire compatible est disponible et permet de rétablir rapidement la production. En pratique, lors d’un arrêt prolongé, il est utile d’analyser parallèlement les deux possibilités : le diagnostic et la réparation du variateur existant ainsi que la disponibilité de pièces ou d’un appareil de remplacement.

Quand est-il utile de confier le B&R ACOPOS P3 au service technique ?

Le service du servovariateur 8EI8X8HWS10.0600-1 est à envisager lorsqu’un contrôle de base de l’installation ne permet pas de déterminer clairement la cause du problème ou lorsque la panne semble provenir de l’électronique interne de l’appareil.

Cela concerne notamment les situations suivantes :

• erreurs permanentes répétées du variateur,
• impossibilité de démarrer l’axe malgré des signaux de commande corrects,
• problèmes au niveau de l’électronique de puissance du servovariateur,
• surintensité apparaissant lors d’une tentative de démarrage du moteur,
• erreurs de retour d’information malgré le contrôle de l’encodeur et des câbles,
• fonctionnement instable de l’appareil sous charge,
• problèmes thermiques,
• pannes réapparaissant après un reset,
• impossibilité d’identifier clairement la cause de l’arrêt de l’axe.

Pour un site de production, le temps est un facteur essentiel. Réinitialiser plusieurs fois le variateur et effectuer de nouvelles tentatives de démarrage sans identifier la source du problème peut prolonger l’arrêt et, dans le cas de certaines défaillances, aggraver l’étendue des dommages.

Vous avez besoin d’une réparation du servovariateur B&R ACOPOS P3 8EI8X8HWS10.0600-1 ? Transmettez au service le numéro de l’appareil, une description du comportement de la machine, le code d’erreur affiché ainsi que des informations sur le moment où la panne apparaît. Ces données permettent d’orienter plus rapidement le diagnostic vers l’alimentation, la commande d’axe, l’encodeur, le circuit de freinage ou l’électronique de puissance. —> Confier la réparation
