Réparation du servomoteur BAUMULLER DSG56-M. Diagnostic des pannes, codes d’erreur, reconditionnement des composants et remise en état de fonctionnement

réparation du servomoteur Baumuller DSG56-M doit comprendre non seulement le remplacement des roulements usés ou d’un codeur endommagé, mais aussi un diagnostic complet des enroulements, de l’isolation, du frein, du capteur de température, de l’arbre et du système de retour de position. Il est essentiel de calibrer correctement le resolver ou le codeur par rapport à la position du rotor, puis de tester le moteur sur un variateur compatible sous charge variable.

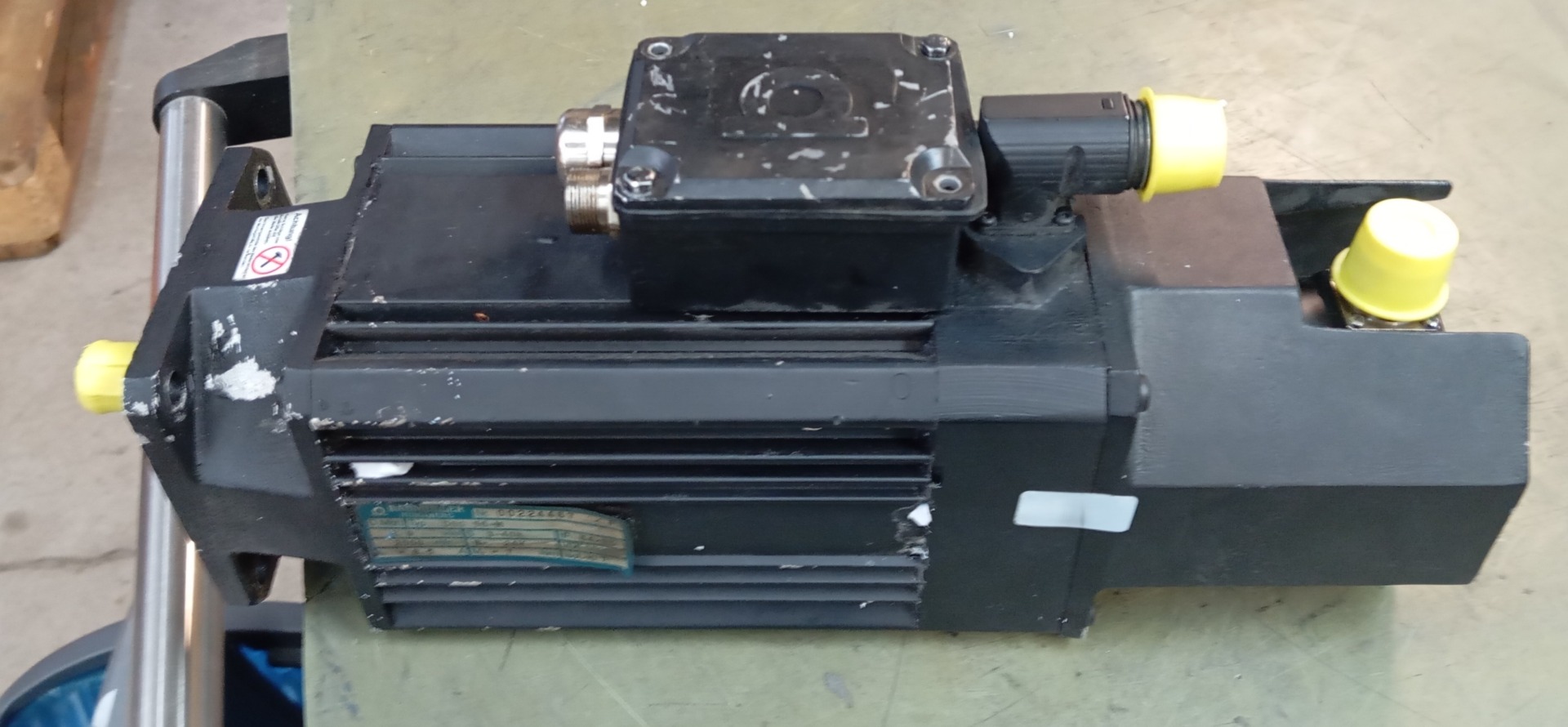

Le Baumüller DSG56-M est utilisé sur les axes de précision de machines de production, de machines-outils CNC, d’équipements d’emballage, de systèmes de positionnement et d’autres applications d’automatisation industrielle. Sa défaillance peut immobiliser non seulement un axe, mais l’ensemble du processus technologique. Le diagnostic doit donc identifier la cause réelle de l’alarme et distinguer une panne du moteur d’un problème de câble, de variateur, de paramétrage ou de mécanique de la machine.

Un service professionnel doit terminer la réparation par des mesures électriques, un test du signal de retour, un contrôle du frein, un essai thermique et une vérification dynamique du fonctionnement. Seul un tel processus permet de limiter le risque de nouvelle erreur de surintensité, de surchauffe, de perte de position ou d’endommagement du contrôleur associé.

Appelez : +48 717 500 983

Réparation du servomoteur Baumuller DSG56-M – symptômes, codes d’erreur et diagnostic

Que signifie la désignation Baumüller DSG56-M ?

Le Baumüller DSG56-M est un servomoteur synchrone triphasé à rotor à aimants permanents. Cette conception permet une régulation précise de la vitesse, du couple et de la position, mais exige une interaction correcte entre le moteur, le système de retour et le variateur.

La désignation DSG appartient à la famille de moteurs DS. La lettre « G » indique une version équipée d’un frein de maintien, tandis que l’absence de la lettre « O » désigne une version sans ventilateur externe. La chaleur est principalement dissipée par la surface du carter et la bride de montage. Le nombre « 56 » correspond à la taille mécanique et la lettre « M » définit la variante de longueur du moteur.

Selon le code de version complet, le DSG56-M peut disposer d’un enroulement, d’une vitesse nominale, d’un courant, d’un type de retour, de connecteurs et de caractéristiques mécaniques différents. Le couple à l’arrêt caractéristique de cette taille est d’environ 7 Nm ; toutefois, il faut toujours relever l’intégralité de la plaque signalétique avant de choisir un variateur, un moteur de remplacement ou des pièces détachées.

Les versions courantes utilisent un resolver bipolaire ou un codeur SinCos, parfois avec une information de position absolue. Un capteur de température est intégré au stator et le frein électromagnétique est généralement alimenté en 24 V CC. Le degré de protection dépend de la version, du joint d’arbre, des connecteurs et de l’état mécanique du carter.

Important : la seule désignation DSG56-M ne suffit pas pour commander un remplacement. Il faut comparer la référence article, les paramètres d’enroulement, la vitesse, le système de retour, le frein, l’arbre, la bride, les connecteurs et l’affectation des broches.

Quels symptômes indiquent une défaillance du servomoteur Baumuller DSG56-M ?

Le premier symptôme d’une panne n’est pas toujours l’arrêt complet de l’axe. Le servomoteur peut fonctionner pendant un certain temps avec des performances dégradées, entraînant une hausse de température, un positionnement instable ou des alarmes intermittentes. La poursuite du fonctionnement peut endommager les enroulements, le resolver, le codeur, le frein ou le module de puissance du variateur.

Symptôme	Causes possibles	Diagnostic recommandé
Erreur de surintensité après l’activation de l’axe	Court-circuit d’enroulement, commutation incorrecte, frein bloqué, câble de puissance endommagé ou module de puissance du variateur défectueux	Mesure des phases U, V et W, test d’isolation, Surge Test, contrôle du frein et vérification du réglage du système de retour
Erreur du resolver ou du codeur	Capteur, câble ou connecteur endommagé, alimentation du signal défectueuse, configuration incorrecte ou contamination par l’huile	Analyse des signaux, contrôle du câble et des connecteurs, vérification de l’amplitude, du décalage et de la position zéro
Le moteur surchauffe	Surcharge, asymétrie des enroulements, roulements endommagés, frein ne se libérant pas complètement ou commutation incorrecte	Mesure du courant, de la température, de la résistance des phases, des vibrations, du frein et du signal de retour
Bruit ou vibrations	Roulements usés, logements de roulement endommagés, défaut d’alignement, arbre voilé, déséquilibre ou problème d’accouplement	Mesure des vibrations, du jeu, du faux-rond de l’arbre et de l’alignement, ainsi que contrôle des composants mécaniques de la machine
Perte de position ou mouvement instable	Signal du resolver ou du codeur perturbé, réglage du zéro incorrect, jeu mécanique ou paramètres du régulateur incorrects	Analyse de la trace de position, contrôle du système de retour, de la mécanique et des paramètres du variateur
Le frein ne se libère pas	Absence d’alimentation 24 V CC, bobine endommagée, entrefer excessif, disque de friction usé ou blocage mécanique	Mesure de la tension et du courant de la bobine, réglage de l’entrefer et test du couple de maintien
Faible résistance d’isolation	Vieillissement de l’isolation, humidité, surchauffe, contamination par l’huile ou endommagement mécanique des enroulements	Mesure de l’isolation par rapport au carter et entre les phases, ainsi qu’inspection visuelle de l’intérieur du moteur

Il est recommandé d’envoyer l’équipement en réparation dès l’apparition d’alarmes intermittentes, d’une hausse de température ou d’un bruit inhabituel. Un diagnostic précoce peut limiter l’intervention aux roulements, au joint, au frein ou au système de retour avant que le stator et le rotor ne soient endommagés.

Vous rencontrez une erreur de surintensité, un problème de resolver ou une surchauffe de l’axe ? Notez le code d’alarme complet, n’effacez pas l’historique des défauts et communiquez au service la désignation du moteur ainsi que celle du variateur associé. Cela facilite la reproduction des conditions dans lesquelles la panne se produit.

Comment interpréter les codes d’erreur b maXX avec le DSG56-M ?

Le servomoteur DSG56-M ne génère pas sa propre liste universelle de codes d’erreur. L’alarme est affichée par le variateur associé, par exemple un appareil de la famille Baumüller b maXX 3000, 4400 ou 5000. La signification du code dépend du modèle du contrôleur, de sa version matérielle, du logiciel, des modules actifs et de la configuration de l’axe.

Par conséquent, une description telle que « erreur codeur » ou « surintensité » ne suffit pas pour établir un diagnostic fiable. Il faut relever :

• le code d’alarme complet et son sous-code,
• le modèle et le numéro du variateur,
• la version du logiciel,
• l’état de l’axe au moment de la panne,
• la vitesse et la charge,
• l’historique des alarmes précédentes,
• si le défaut apparaît lors de l’activation, de l’accélération, du freinage ou à l’arrêt.

Une erreur de surintensité apparaissant immédiatement après l’activation du régulateur peut notamment indiquer un court-circuit de phase, un ordre incorrect des conducteurs, une commutation incorrecte, un câble de puissance endommagé, un frein bloqué ou une défaillance du module de puissance. Si l’alarme n’apparaît que pendant l’accélération ou sous charge, il faut également contrôler la mécanique de l’axe, les paramètres du régulateur, la surcharge et l’état des aimants du rotor.

Les défauts du système de retour peuvent être dus à un resolver ou à un codeur endommagé, mais aussi à une coupure dans le câble, à la corrosion d’un connecteur, à des perturbations électromagnétiques, à un blindage incorrect ou à une mauvaise configuration du type de capteur. Le remplacement du système de retour sans calibration ultérieure ne constitue pas une réparation complète.

Une erreur de température peut être provoquée par une surchauffe réelle, un capteur endommagé, une coupure dans le câble ou une caractéristique incorrecte du composant installé. La mesure de résistance du capteur doit être comparée à sa température et à la courbe attendue.

Le diagnostic doit permettre d’isoler le moteur, le câble et le variateur. Cela évite de démonter inutilement un moteur en bon état lorsque l’alarme est en réalité provoquée par un câble, un connecteur, le paramétrage ou l’électronique de commande.

En quoi consiste le diagnostic du servomoteur Baumuller DSG56-M ?

Le diagnostic complet d’un servomoteur Baumuller DSG56-M commence par l’identification de l’appareil et la collecte des données de la machine. Le service doit connaître la désignation complète, la référence article, le modèle du variateur, le contenu de l’alarme, les conditions d’apparition de la panne et l’historique des réparations précédentes.

Avant le démontage, il est recommandé de contrôler les câbles de puissance et de retour, l’état des connecteurs, le blindage, l’alimentation du frein et la liberté de mouvement du mécanisme. Si cela est sûr et conforme à la documentation de la machine, le comportement de l’axe peut être comparé avec un autre câble ou contrôleur en bon état. Ces opérations doivent être effectuées par du personnel dûment qualifié.

Mesure des enroulements et de l’isolation et test des courts-circuits entre spires

Le diagnostic électrique comprend une mesure symétrique de la résistance des phases U, V et W. Des différences entre les phases peuvent indiquer une connexion endommagée, une surchauffe, de la corrosion ou un court-circuit partiel de l’enroulement. Les valeurs doivent être évaluées en tenant compte de la température du stator et de la précision de l’instrument.

La résistance d’isolation est mesurée entre les enroulements et le carter ainsi qu’entre les circuits concernés. Avant le test, le resolver, le codeur, le capteur de température et les autres composants électroniques doivent être déconnectés. La tension d’essai destinée aux enroulements ne doit pas être appliquée aux circuits de retour.

Une mesure classique à l’ohmmètre peut ne pas détecter un court-circuit entre des spires adjacentes. Un Surge Test est donc utilisé pour comparer la réponse des différentes phases et révéler un affaiblissement de l’isolation entre spires. Le résultat doit être interprété par un technicien connaissant la conception des moteurs à aimants permanents.

Si les enroulements sont contaminés par de l’huile, un simple séchage peut ne pas garantir une réparation durable. L’huile peut pénétrer dans le système d’isolation et provoquer une nouvelle baisse de la résistance après l’échauffement du moteur.

Contrôle des roulements, de l’arbre et du joint

Le diagnostic mécanique comprend l’évaluation des roulements, des jeux, des vibrations, du faux-rond radial et axial de l’arbre, des surfaces de montage et des logements de roulement. Un roulement usé peut augmenter la résistance au mouvement, la température et le courant du moteur, et également provoquer une instabilité du signal de retour.

L’endommagement du joint d’arbre est particulièrement dangereux dans les machines où de l’huile ou du liquide de refroidissement se trouve à proximité du moteur. Les contaminants peuvent pénétrer dans le moteur et endommager l’isolation, le frein ou les composants du codeur. Dans ce cas, il faut éliminer non seulement les conséquences, mais aussi la source de la fuite du côté de la machine.

L’accouplement et l’alignement de l’entraînement doivent également être contrôlés. Des dommages répétés aux roulements après réparation peuvent être causés par une surcharge radiale, un montage incorrect, des contraintes provenant de l’accouplement ou un mauvais alignement de l’axe.

Diagnostic du resolver, du codeur, du capteur de température et du frein

Le resolver doit être contrôlé en vérifiant la continuité des enroulements, la qualité du signal, la stabilité de l’amplitude, le déphasage et la réaction pendant la rotation de l’arbre. Pour un codeur SinCos, on évalue notamment la qualité des signaux sinusoïdal et cosinusoïdal, l’état du connecteur et du câble ainsi que les informations de position.

Un codeur contaminé ou endommagé peut générer un signal apparemment correct à faible vitesse, puis perdre en stabilité lors d’un mouvement rapide. Une mesure statique ne doit donc pas être le seul critère d’évaluation.

Le capteur de température est contrôlé à plusieurs points de température ou en comparant sa résistance à la température actuelle du stator. Tout composant de remplacement installé doit correspondre à la caractéristique attendue par le variateur.

Pour le frein de maintien, on contrôle la résistance et la consommation de courant de la bobine, l’état du disque de friction, l’entrefer, le temps de libération et le couple de maintien. Le frein est principalement destiné à maintenir l’axe après une coupure de courant, et non à arrêter régulièrement l’entraînement de manière dynamique, sauf indication contraire du constructeur de la machine.

Après le diagnostic, le service doit présenter l’étendue des dommages et les options disponibles : réparation de l’appareil du client, remplacement par un appareil reconditionné, fourniture de pièces, modernisation de l’axe ou rachat du moteur défectueux.

Reconditionnement du servomoteur Baumuller DSG56-M et essais finaux

Comment les composants du DSG56-M sont-ils reconditionnés ?

Le reconditionnement d’un servomoteur Baumuller DSG56-M doit être précédé d’une documentation de son état à réception. Avant le démontage, il convient de relever les désignations, la position des composants, la configuration des câbles, le réglage du système de retour et les paramètres mécaniques. Cela est particulièrement important si le moteur a déjà été réparé ou s’il s’agit d’une version spéciale conçue pour le constructeur de la machine.

Après le démontage, tous les composants sont nettoyés et évalués en termes d’usure, de surchauffe, de corrosion, de fissures et de contamination par l’huile. Le stator, le rotor, les aimants, l’arbre, les roulements, les flasques, le frein, les joints, les connecteurs et le système de retour sont contrôlés.

Rebobinage du stator et remplacement du capteur de température

Si le stator présente des courts-circuits entre spires, une coupure, un défaut d’isolement à la masse ou des dommages irréversibles de l’isolation, un rebobinage complet peut être nécessaire. Le processus doit reproduire le nombre de spires, la section du conducteur, la disposition des bobines, le sens de bobinage et le schéma de connexion des phases.

L’utilisation d’un conducteur choisi au hasard ou la modification du nombre de spires affecte la constante de couple, la force électromotrice, le courant et l’interaction avec le variateur. L’ancien enroulement doit donc être documenté avec précision avant son retrait.

Le nouvel enroulement est réalisé avec un fil de cuivre émaillé correctement sélectionné et des matériaux isolants adaptés aux contraintes thermiques et à l’alimentation impulsionnelle du variateur. Le stator est ensuite imprégné, souvent sous vide, puis polymérisé dans des conditions contrôlées.

Un capteur de température endommagé est remplacé par un composant dont la caractéristique répond aux exigences du contrôleur. Après le montage, sa réaction pendant l’échauffement et la continuité de l’ensemble du circuit de mesure sont vérifiées.

Reconditionnement des roulements, des joints et du frein

Les roulements doivent être sélectionnés en fonction de la vitesse, de la charge, de la température et du mode de positionnement de l’arbre. Un jeu interne incorrect, un montage par la mauvaise bague ou une quantité excessive de graisse peuvent réduire leur durée de vie et augmenter la température de fonctionnement.

Les logements de roulement usés peuvent être remis en état par chemisage de précision ou par une autre méthode garantissant la concentricité. Après l’usinage, il faut à nouveau contrôler la géométrie des flasques, la position de l’arbre et le jeu entre les composants rotatifs et le stator.

L’arbre est contrôlé au niveau du faux-rond, de l’usure des portées de roulement, de l’état de la rainure de clavette et des dommages du filetage. Une déformation importante de l’arbre ou un endommagement du rotor peut modifier la rentabilité de la réparation.

Lors du reconditionnement du frein, la bobine, le câblage, le disque de friction, les ressorts et les surfaces de contact sont contrôlés. Après le remplacement des pièces, l’entrefer est réglé, la libération à la tension requise est vérifiée et le couple de maintien est mesuré.

Les joints sont remplacés conformément à la version du moteur et aux conditions de l’application. Avant la remise en service, il faut également éliminer la cause de la pénétration d’huile ou de liquide de refroidissement du côté de la machine.

Pourquoi la calibration du resolver ou du codeur est-elle critique ?

L’étape la plus exigeante de la réparation d’un moteur synchrone à aimants permanents consiste à aligner le système de retour sur la position électrique du rotor. Le variateur utilise cette information pour commander les courants de phase et produire le couple.

Si le resolver ou le codeur est installé dans une position quelconque, le contrôleur peut alimenter les phases au mauvais moment. Même une erreur angulaire relativement faible peut entraîner :

• une diminution du couple disponible,
• une augmentation du courant à vide,
• un échauffement excessif du stator,
• des vibrations et un fonctionnement bruyant,
• un positionnement instable,
• une erreur de surintensité lors de l’activation de l’axe,
• un mouvement brusque ou incontrôlé.

La calibration ne doit pas se limiter au marquage de l’ancienne position du boîtier du codeur. Le réglage précédent pouvait être incorrect et le module de remplacement peut avoir une position mécanique différente du point de référence. Le point zéro doit être déterminé par mesure et confirmé sur un banc d’essai.

Après le réglage du système de retour, on vérifie le sens de rotation, l’ordre des phases, la stabilité de la position, la valeur du courant à vide et le comportement pendant l’accélération et les variations de couple. Seul un résultat reproductible sur toute la plage de fonctionnement confirme une commutation correcte.

Quels tests confirment une réparation correcte du servomoteur Baumuller ?

Les tests des servomoteurs Baumuller doivent reproduire des conditions plus exigeantes qu’une brève rotation de l’arbre à vide. Un moteur qui tourne sur un établi peut encore présenter un problème de commutation, de surchauffe, de frein ou de signal du codeur à vitesse élevée.

La procédure finale peut comprendre :

1. une nouvelle mesure de la résistance des phases et de l’isolation,
2. le contrôle du capteur de température,
3. l’analyse du signal du resolver ou du codeur,
4. la vérification du sens et de la précision de la commutation,
5. la mesure du courant à vide dans différentes plages de vitesse,
6. un essai sous charge variable,
7. la mesure des vibrations et du bruit des roulements,
8. un test du frein sous charge,
9. un essai thermique avec surveillance du capteur et utilisation d’une caméra thermique,
10. un test d’étanchéité adapté à la version déclarée du moteur.

Lors des essais sur un variateur compatible, le courant, la vitesse, la position, la température et l’historique des alarmes sont surveillés. Une attention particulière doit être portée à l’activation du régulateur, aux changements de direction, aux accélérations rapides, au freinage et au fonctionnement sous charge.

Après la réparation, le client doit recevoir une confirmation claire des travaux effectués et les résultats des mesures les plus importantes. Le rapport facilite la réception technique, la comparaison des paramètres lors des contrôles ultérieurs et la détermination des responsabilités en cas de problème après l’installation du moteur.

Ne remettez pas le moteur en production uniquement sur la base d’un test de rotation à vide. Demandez au service s’il peut réaliser un essai dynamique, une mesure de température, un test du frein et une vérification du système de retour.

Quand la réparation est-elle rentable et quand faut-il choisir un moteur de remplacement ?

La réparation du DSG56-M du client est souvent avantageuse lorsque le moteur possède un arbre, des connecteurs, un système de retour ou des paramètres spécifiques préparés pour le constructeur de la machine. Le maintien de la configuration d’origine réduit le risque de problèmes mécaniques et logiciels lors de la mise en service.

Le reconditionnement est particulièrement justifié lorsque les roulements, le joint, le frein, le capteur de température, les enroulements ou le module de retour sont endommagés, tandis que le rotor, les aimants, l’arbre et le carter restent aptes à poursuivre leur fonctionnement.

L’achat d’un appareil de remplacement peut être une meilleure solution lorsque :

• l’arbre ou le rotor est gravement endommagé,
• le carter est fissuré ou déformé,
• les aimants ont perdu les propriétés requises,
• la réparation ne peut pas être effectuée dans le temps d’arrêt admissible,
• un appareil testé avec une configuration identique est disponible,
• la modernisation de l’ensemble de l’axe d’entraînement est prévue.

Un remplacement ne doit pas être choisi uniquement en fonction du couple et de la taille 56. Il faut comparer la vitesse, la tension du bus continu, l’enroulement, la constante de couple, le type de retour, le frein, le capteur de température, l’arbre, la bride, la longueur, les connecteurs et l’affectation des broches.

Si le moteur et le variateur d’origine sont difficiles à obtenir, il convient d’envisager la modernisation de l’ensemble de l’axe. Le seul remplacement du moteur par un modèle plus récent peut nécessiter un nouveau contrôleur, de nouveaux câbles, une nouvelle configuration de sécurité, des modifications mécaniques et un nouveau réglage des boucles de régulation.

En cas d’arrêt critique, une solution pratique peut consister à commander le diagnostic du moteur du client tout en vérifiant simultanément la disponibilité d’un appareil reconditionné. Cela permet de choisir l’option offrant le délai réel de remise en production le plus court.

Comment préparer le Baumuller DSG56-M pour son envoi au service ?

Avant le démontage, les câbles doivent être repérés et des photos de la plaque signalétique, des connecteurs et du montage doivent être prises. La plaque signalétique ne doit pas être retirée et le resolver ou le codeur ne doit pas être démonté en atelier sans équipement approprié.

Il est recommandé de joindre à l’envoi :

• une description des symptômes et des circonstances de la panne,
• le code d’erreur complet et son sous-code,
• le modèle du variateur associé,
• une photo de la plaque signalétique,
• des informations sur les réparations précédentes,
• le câble moteur ou le câble de retour si son endommagement est suspecté,
• la date requise de remise en service de la machine.

Le moteur doit être immobilisé dans l’emballage. L’arbre, les connecteurs et les composants du système de retour ne doivent pas supporter les charges provenant du matériau d’emballage. En cas de fuite d’huile, l’appareil doit être emballé de manière à éviter que la contamination ne se répande dans le colis ou n’endommage les connecteurs.

Ne frappez pas l’arbre, ne le faites pas tourner avec des outils et ne démontez pas l’accouplement par une méthode qui sollicite les roulements. Les dommages causés par un démontage incorrect peuvent augmenter considérablement l’étendue de la réparation.

Réparation, achat, modernisation ou rachat d’un servomoteur Baumuller ?

La gestion professionnelle d’une panne ne doit pas se limiter à une seule proposition. Après le diagnostic, le client doit être informé s’il est plus rentable de réparer son propre moteur, d’acheter un appareil reconditionné, de rechercher une unité neuve, de moderniser l’entraînement ou de remplacer l’ensemble de l’axe.

Pour le service maintenance, le plus important est le délai réel de remise en fonctionnement de la machine. Le service achats a quant à lui besoin d’une identification sans ambiguïté de la pièce, des conditions de garantie, d’un rapport d’essai et d’une confirmation de compatibilité. Le regroupement de ces informations permet d’éviter l’achat d’un appareil mécaniquement compatible mais ne fonctionnant pas avec le variateur existant.

Si le DSG56-M défectueux ne doit plus être utilisé, il est possible de demander au service le rachat du servomoteur, la reprise de l’appareil endommagé lors de l’achat d’un appareil reconditionné ou son reconditionnement pour constituer un stock de pièces de rechange. Le maintien en stock d’un appareil fonctionnel et testé peut réduire considérablement le prochain temps d’arrêt.
