Que faire en cas de panne de l’ELAU MC-4 11/10/400 ? Appareil de remplacement disponible avec transport en seulement 1 heure pendant l’arrêt de la machine

En cas de panne de l’ELAU MC-4/11/10/400, il faut d’abord arrêter la machine en toute sécurité, relever les messages dans EPAS-4 et vérifier les voyants pow, err et buserr. Il convient ensuite de contrôler l’alimentation de commande 24 V DC, la tension secteur, le bus SERCOS à fibre optique ainsi que les câbles du moteur et du codeur. Si le variateur est endommagé, un appareil de remplacement compatible peut permettre de reprendre la production avant même la fin de la réparation.

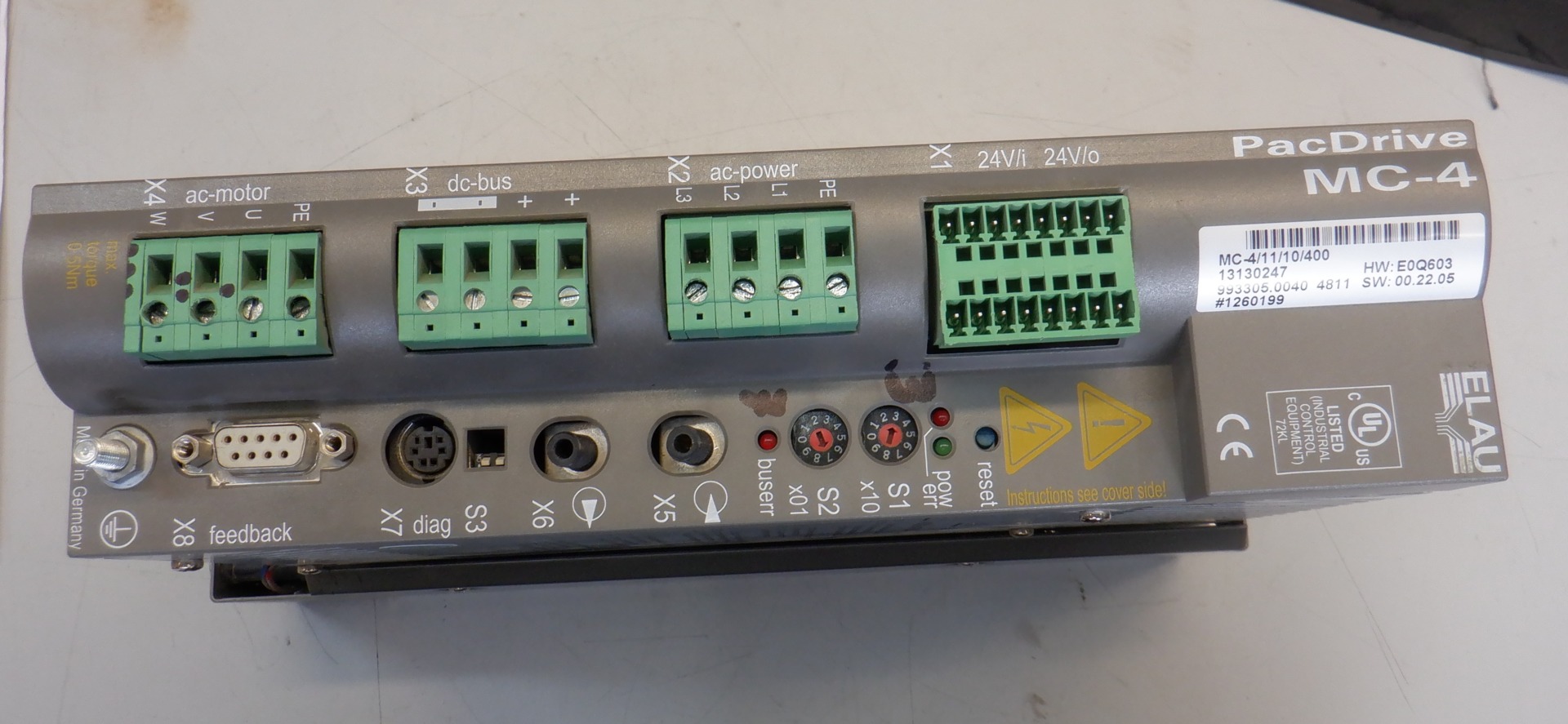

L’ELAU PacDrive MC-4/11/10/400 portant la référence catalogue 13130247 est un variateur servo mono-axe utilisé dans les machines d’emballage, de production et de process. L’appareil intègre une alimentation secteur, un étage de puissance et un régulateur numérique d’axe. Son arrêt peut donc immobiliser toute une partie de la machine ou interrompre un cycle de production synchronisé.

Appelez-nous : +48 717 500 983

Que vérifier lorsque l’ELAU MC-4/11/10/400 cesse de fonctionner ?

La panne concerne-t-elle le variateur, l’alimentation ou le bus SERCOS ?

Le MC-4 communique avec le contrôleur PacDrive au moyen du bus temps réel SERCOS à fibre optique. Le contrôleur transmet les consignes, tandis que le variateur communique l’état de l’axe, les données de diagnostic et les informations sur les défauts. La perte de cette communication peut arrêter l’axe même si l’étage de puissance de l’appareil reste fonctionnel.

Il est recommandé de commencer le diagnostic en répartissant les causes potentielles en quatre groupes :

• alimentation de commande – absence, chute ou instabilité de la tension 24 V DC,
• communication – fibre interrompue, connecteur encrassé, intensité incorrecte de l’émetteur ou adresse SERCOS erronée,
• circuit de puissance – moteur, câble de puissance, frein ou codeur endommagé,
• électronique du variateur – panne de l’étage de puissance, de l’alimentation, du circuit intermédiaire, du système de freinage ou de la commande.

Si le problème est apparu après une intervention de maintenance, le remplacement d’un composant ou le déplacement d’appareils dans l’armoire, il faut d’abord vérifier l’adressage SERCOS et les connexions à fibre optique. Si la panne a été précédée d’une surchauffe, d’une odeur de brûlé, d’un court-circuit, du déclenchement des protections ou d’un fonctionnement instable de l’axe, la probabilité d’un endommagement de la partie puissance augmente.

En cas de panne, il faut :

• sécuriser la machine contre tout redémarrage incontrôlé,
• noter le code d’erreur et l’état des voyants du variateur,
• vérifier l’alimentation 24 V DC et l’alimentation triphasée,
• contrôler la boucle SERCOS à fibre optique et l’adresse de l’axe,
• comparer les versions HW et SW de l’appareil avec celles du variateur de remplacement disponible,
• après confirmation de la panne, organiser le remplacement et transmettre le module défectueux pour diagnostic.

Comment interpréter les voyants pow, err et buserr ?

La désignation exacte de l’appareil est importante lors du diagnostic, de la commande de pièces et de la préparation d’un appareil de remplacement. La variante ISH100/30025/0/0/00/0/00/11/00 possède les paramètres de base suivants :

Voyant	État	Signification	Action recommandée
pow	Éteint	Absence ou niveau trop faible de la tension de commande 24 V DC	Vérifier l’alimentation, les fusibles, les bornes, les câbles et le niveau de tension sous charge
pow	Allumé	La tension de commande se situe dans la plage correcte	Poursuivre le diagnostic de la communication et de l’axe
err	Clignote lentement, environ 1 Hz	Erreur générale	Lire le message de diagnostic dans EPAS-4
err	Clignote rapidement, environ 2 Hz	Erreur SERCOS	Vérifier la boucle à fibre optique, l’adresse et le réglage de l’émetteur
err	Allumé en continu	Erreur système grave	Interrompre les tentatives de démarrage et effectuer un diagnostic en atelier
buserr	Allumé	Erreur de bus, par exemple coupure de la fibre optique ou puissance d’émission trop faible ou trop élevée	Vérifier les câbles, les connecteurs, l’ordre de la boucle, S1, S2 et S3

L’adresse de l’axe est réglée au moyen des commutateurs rotatifs S1 et S2. S1 correspond au chiffre des dizaines et S2 au chiffre des unités. Un réglage incorrect peut provoquer un conflit d’adresses ou empêcher le contrôleur de reconnaître le variateur.

Le commutateur S3 sert à régler l’intensité de l’émetteur à fibre optique. La valeur doit être adaptée à la longueur du segment allant jusqu’à l’appareil suivant dans la boucle. Un signal trop faible peut ne pas atteindre le nœud suivant, tandis qu’une intensité excessive avec un câble très court peut également provoquer une erreur de communication.

Le voyant buserr allumé ne suffit pas à prouver que le MC-4 est endommagé. Avant de démonter le variateur, il faut vérifier le câble SERCOS, les connecteurs, l’adressage et les réglages de l’émetteur.

Quels paramètres techniques sont importants lors du diagnostic ?

La connaissance des paramètres de base permet d’évaluer correctement l’alimentation, de sélectionner les protections et de vérifier l’appareil de remplacement.

Paramètre	ELAU MC-4/11/10/400
Référence catalogue	13130247
Référence actuelle	Schneider Electric VDM01D10AA00
Alimentation secteur	3 × 380-480 V AC, 48-62 Hz
Alimentation de commande	24 V DC, 1 A, tolérance de -15 % à +25 %
Courant nominal	10 A RMS à une fréquence de commutation de 8 kHz
Courant de crête	25 A RMS pendant 1 seconde
Puissance nominale	6,9 kVA
Tension du circuit intermédiaire	530-680 V DC
Capacité du circuit intermédiaire	330 µF
Résistance de freinage	60 Ω, puissance continue de 100 W, puissance instantanée de 10 kW
Activation du transistor de freinage	Environ 820 V DC
Désactivation du transistor de freinage	Environ 800 V DC
Indice de protection	IP20
Dimensions du boîtier	Environ 100 × 400 × 320 mm
Poids	Environ 3,6 kg
Refroidissement	Convection naturelle, régulée en fonction de la température
Température de fonctionnement	De +5 à +45 °C ; jusqu’à +55 °C avec réduction du courant admissible

Une température élevée à l’intérieur de l’armoire de commande peut accélérer le vieillissement des condensateurs, des connecteurs et des composants semi-conducteurs. Au-delà de +45 °C, il faut prévoir une réduction de la charge admissible d’environ 2 % par kelvin supplémentaire. En pratique, il convient également de vérifier la libre circulation de l’air dans les canaux de ventilation, la température des appareils voisins et la disposition des composants générant de la chaleur.

Comment déconnecter et contrôler le variateur servo en toute sécurité ?

Le circuit intermédiaire interne fonctionne sous une tension continue pouvant atteindre plusieurs centaines de volts. Les travaux sur le variateur servo doivent être réalisés exclusivement par du personnel qualifié, conformément à la documentation du fabricant de la machine, à la procédure LOTO et aux règles de sécurité en vigueur.

Avant de déconnecter les câbles, il faut vérifier :

• le circuit d’alimentation du bus DC,
• l’alimentation de commande 24 V,
• les composants de l’étage de puissance,
• les circuits de commande et de mesure,
• le connecteur hybride et ses contacts,
• l’entrée et la sortie de communication SERCOS,
• la continuité du blindage et des connexions de protection,
• les signaux sinus et cosinus du codeur,
• les données de position absolue,
• la mémoire des données d’identification de l’appareil.

Il faut garder à l’esprit qu’un servomoteur en rotation peut fonctionner en génératrice et produire de nouveau une tension dangereuse. La simple coupure de l’interrupteur principal ne remplace pas une mesure.

Quand peut-on suspecter une panne de l’électronique de puissance ?

La réparation de l’ELAU MC-4/11/10/400 est particulièrement justifiée lorsque des erreurs récurrentes se produisent malgré la confirmation du bon fonctionnement de l’alimentation, de la communication, du moteur et du câblage. Les symptômes typiques d’un variateur endommagé comprennent :

• le déclenchement des protections immédiatement après la mise sous tension,
• l’absence d’état prêt malgré une tension 24 V DC correcte,
• des alarmes répétées de surcharge, de court-circuit ou du circuit intermédiaire,
• un fonctionnement instable de l’axe ou des arrêts aléatoires sous charge,
• des problèmes de freinage et une augmentation de la tension du circuit intermédiaire,
• un échauffement excessif de l’appareil,
• des traces visibles de surchauffe, des connecteurs endommagés ou une odeur de brûlé,
• l’absence de communication malgré une boucle SERCOS fonctionnelle et une configuration correcte.

Avant d’envoyer le module en réparation, il est utile de noter le code d’erreur complet, le moment d’apparition du défaut, la charge de l’axe et les circonstances précédant l’arrêt. Ces informations permettent de reproduire les conditions de la panne pendant les essais et de raccourcir le diagnostic.

Si la machine doit être remise en service immédiatement, envoyez une photo de la plaque signalétique du MC-4 ainsi que des informations sur l’état des LED. Ces éléments permettent de vérifier la compatibilité de l’appareil de remplacement disponible et de préparer le transport.

Comment limiter l’arrêt et choisir un appareil de remplacement ELAU MC-4 ?

Le VDM01D10AA00 remplace-t-il l’ELAU 13130247 ?

Schneider Electric indique la référence VDM01D10AA00 comme correspondant à l’appareil ELAU MC-4/11/10/400 portant la référence 13130247. Le fabricant précise que la nouvelle référence correspond à un produit identique à l’ancienne désignation.

Cela ne signifie toutefois pas que chaque exemplaire peut être raccordé sans vérification préalable. Dans les systèmes PacDrive, les éléments suivants sont également importants :

• la version matérielle HW,
• la version logicielle SW ou le firmware,
• l’adresse SERCOS réglée sur S1 et S2,
• l’intensité de l’émetteur réglée sur S3,
• la configuration de l’axe dans le projet EPAS-4,
• le type de moteur et les données lues sur sa plaque signalétique électronique,
• l’état des connecteurs, des câbles et du circuit de freinage.

La règle la plus sûre pour un remplacement rapide consiste à utiliser un appareil possédant la même désignation, la même configuration matérielle et une version de firmware compatible. Si les versions diffèrent, leur compatibilité doit être vérifiée avant la mise en service. Si nécessaire, le firmware peut devoir être adapté à l’aide de l’outil PacDrive Sercos Firmware Assistant.

Que vérifier avant de raccorder le variateur de remplacement ?

Avant d’expédier ou d’installer l’appareil de remplacement, il faut comparer les données figurant sur les plaques signalétiques de l’ancien et du nouveau variateur. La photo doit permettre de lire :

• la désignation complète MC-4/11/10/400,
• la référence catalogue ou la référence produit,
• la version HW,
• la version SW,
• le numéro de série,
• les paramètres d’alimentation.

Il faut également photographier la position des commutateurs S1, S2 et S3 avant le démontage. Cela permet de reproduire l’adresse et le réglage de la fibre optique sans dépendre uniquement d’une documentation qui n’a peut-être pas été mise à jour après de précédentes modifications de la machine.

Si la panne a été provoquée par un court-circuit dans le moteur, le câble de puissance ou le frein, le raccordement d’un variateur fonctionnel sans éliminer la cause peut entraîner une nouvelle détérioration. Avant le remplacement, il faut donc contrôler l’isolation des câbles, la résistance des enroulements, l’état des connecteurs, la mise à la terre et le câble de retour. Les essais d’isolement doivent être réalisés conformément à la documentation du moteur et après déconnexion de l’électronique sensible.

Comment mettre en service l’appareil de remplacement et vérifier l’axe ?

Après confirmation de la disponibilité et de la compatibilité, l’appareil de remplacement ELAU MC-4 peut être préparé pour enlèvement ou transport dédié en seulement une heure. Cette solution permet de reprendre la production pendant que le module endommagé est diagnostiqué et réparé.

Après le montage, il faut :

• vérifier que toutes les connexions et tous les blindages sont correctement réalisés,
• régler l’adresse et l’intensité SERCOS appropriées,
• mettre sous tension la commande et contrôler l’état des voyants,
• vérifier que le variateur est correctement reconnu dans le système PacDrive,
• lire le diagnostic dans EPAS-4,
• effectuer un essai de l’axe à faible vitesse et sans charge complète,
• vérifier le sens de déplacement, le frein, les fins de course et la distance de freinage,
• n’intégrer l’axe au cycle normal de la machine qu’après un essai concluant.

Le remplacement de l’appareil doit être consigné dans la documentation de maintenance. Il est recommandé de noter le numéro de série, la version du firmware, la date de montage et les essais réalisés. Cela facilite la restauration ultérieure de la configuration et la gestion du stock de pièces critiques.

En quoi consiste la réparation et la remise en état du PacDrive MC-4 ?

Un service professionnel du PacDrive MC-4 ne doit pas se limiter au remplacement du composant visiblement endommagé. Le processus de réparation doit comprendre :

• l’inspection visuelle des connecteurs, des cartes électroniques et du boîtier,
• le contrôle des circuits d’alimentation auxiliaire,
• les mesures de l’étage de puissance et du circuit intermédiaire,
• le contrôle des condensateurs et du système de freinage,
• le diagnostic de la section de communication SERCOS,
• la vérification des entrées, des sorties et des circuits de protection,
• le remplacement des composants endommagés et usés,
• le nettoyage de l’appareil et l’amélioration des liaisons thermiques,
• un test de communication avec le contrôleur,
• un test de fonctionnement et de charge après réparation.

La remise en état peut inclure le remplacement préventif de composants dont les paramètres se sont dégradés sous l’effet de la température, de nombreuses années de fonctionnement ou de surcharges. Cela est particulièrement important pour les appareils obsolètes ou difficiles à trouver, car le maintien de composants usés augmente le risque d’un nouvel arrêt.

Le module endommagé peut être transmis pour diagnostic, que la machine fonctionne déjà ou non avec un appareil de remplacement. Après réparation, il peut être réinstallé dans la machine ou conservé comme pièce de rechange contrôlée.

Quand choisir la réparation, l’achat ou la modernisation ?

La réparation est généralement justifiée lorsque la machine doit rester en service et que sa configuration PacDrive est stable et bien documentée. Elle permet de conserver le câblage, les moteurs, le projet et les paramètres d’axe existants.

L’achat ou l’utilisation d’un appareil de remplacement constitue la meilleure solution lorsque le délai de reprise de la production est essentiel. Le variateur de remplacement peut fonctionner jusqu’à la fin de la réparation ou rester dans l’usine comme pièce de rechange critique.

La modernisation doit être envisagée lorsque les pannes concernent plusieurs composants d’un ancien système, que les pièces deviennent de plus en plus difficiles à trouver et que la commande limite l’évolution de la machine. La modernisation peut inclure les variateurs servo, le contrôleur, les moteurs, l’IHM, les modules d’E/S et la communication industrielle. Elle doit toutefois être précédée d’une analyse du programme, de la mécanique, des fonctions de sécurité et de la synchronisation requise des axes.

Le rachat de l’appareil endommagé peut être une solution si le variateur ne doit plus être réparé ou si l’usine procède à une modernisation définitive. Il est alors recommandé d’envoyer une photo de la plaque signalétique et une description de l’état de l’appareil afin d’obtenir une estimation de rachat ou de reprise.

Comment prévenir de nouveaux arrêts coûteux ?

Dans les usines où le MC-4 commande un axe critique, il est conseillé de mettre en place une stratégie de pièces de rechange basée sur le coût réel de l’arrêt. Si une heure d’immobilisation de la ligne coûte plus cher que le maintien d’un variateur fonctionnel en stock, l’appareil de rechange devient une protection du processus et non un capital immobilisé.

Les bonnes pratiques de maintenance comprennent notamment l’enregistrement des références catalogue et des versions HW et SW, le contrôle périodique de la température de l’armoire, la vérification sous charge des alimentations 24 V DC, le nettoyage et l’inspection des connecteurs à fibre optique, le contrôle des câbles moteur et codeur ainsi que la documentation de chaque remplacement et de chaque modification du firmware.

La combinaison d’un diagnostic rapide, de la disponibilité d’un appareil de remplacement et de la réparation du module endommagé permet de réduire considérablement la durée de l’arrêt. L’usine retrouve le fonctionnement de la machine, tandis que le variateur servo réparé peut protéger la production contre une nouvelle panne.

Votre ELAU MC-4/11/10/400 est en panne ? Envoyez-nous une photo de la plaque signalétique, le code d’erreur et l’emplacement de l’usine. Nous vérifierons les possibilités de réparation et la disponibilité d’un appareil de remplacement compatible avec organisation d’un transport rapide. —> Demander une réparation
