Comment réparer le moteur ABB 3HAC040409-001 et diagnostiquer correctement sa panne ?

La réparation du moteur ABB 3HAC040409-001 doit commencer par la lecture du journal des événements du contrôleur IRC5, le contrôle des câbles de puissance et du résolveur, la mesure des enroulements, de l’isolement et de la bobine du frein, puis par l’inspection des roulements, de l’arbre, des joints et du réducteur. Seuls les résultats de ces contrôles permettent de déterminer si la défaillance concerne le servomoteur MU400 lui-même, l’installation, le module SMB/SDI, le frein ou la mécanique de l’axe externe. Après la réparation, des essais électriques, un étalonnage du résolveur et un essai dynamique sous charge sont nécessaires.

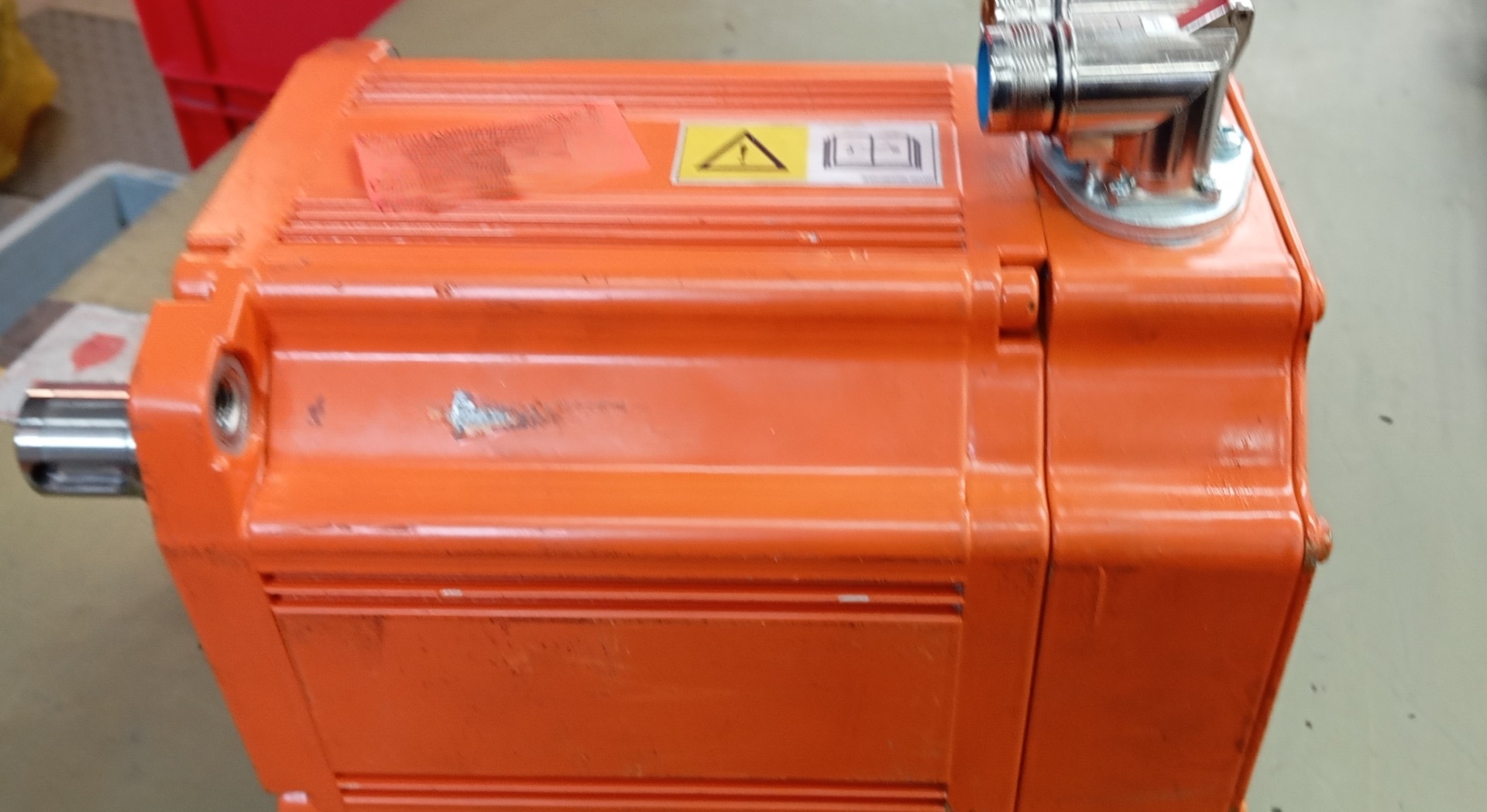

L’ABB 3HAC040409-001 est un servomoteur utilisé dans des applications industrielles exigeant un positionnement précis, un couple dynamique élevé et une compatibilité avec les systèmes de commande ABB. Un diagnostic incorrect peut entraîner le remplacement d’un moteur fonctionnel, la réapparition de l’alarme, l’endommagement des modules de commande ou la prolongation de l’arrêt de production.

Avant de commander des pièces ou de commencer la remise en état, il convient de confirmer la désignation complète figurant sur la plaque signalétique, la version du moteur, le type de retour de position, les paramètres du frein ainsi que la configuration de l’axe dans le contrôleur ABB IRC5. Une même référence de base peut être utilisée dans des installations présentant des câblages, des configurations mécaniques ou des modes d’intégration à la machine différents.

Appelez-nous : +48 717 500 983

Comment diagnostiquer correctement une panne de l’ABB 3HAC040409-001 ?

Qu’est-ce que le servomoteur ABB MU400 et où est-il utilisé ?

La référence ABB 3HAC040409-001 est répertoriée comme servomoteur MU400/FM_MU. Cette unité est principalement destinée à l’entraînement d’axes supplémentaires fonctionnant avec un système robotisé ABB, par exemple des positionneurs, des axes linéaires, des tables rotatives, des tables de process ou d’autres mécanismes synchronisés avec le robot.

Le moteur fonctionne avec le contrôleur ABB IRC5, le système de puissance, les câbles moteur, le frein électromagnétique ainsi qu’un retour de position assuré par un résolveur. Les informations de position peuvent être traitées par un module SMB ou par un module SDI approprié. Pour cette raison, une alarme d’axe ne doit pas être automatiquement interprétée comme une défaillance mécanique ou électrique du moteur.

Quelles sont les caractéristiques de l’ABB 3HAC040409-001 ?

Les caractéristiques techniques sont importantes pour sélectionner les pièces, vérifier la charge de l’axe et évaluer les résultats des essais après la remise en état. Pour l’unité MU400, la documentation technique indique les valeurs suivantes :

Paramètre	Valeur
Vitesse nominale	4700 tr/min
Vitesse dans les conditions de couple RMS	1880 tr/min
Couple à basse vitesse	26 Nm
Couple RMS	20 Nm
Couple dynamique maximal	50 Nm
Constante de couple nominale	1,17 Nm/A
Courant maximal	68,4 A
Poids	environ 27 kg
Indice de protection	IP67
Température ambiante admissible	de 0 à 52°C
Température moyenne maximale des enroulements	140°C
Alimentation du frein	24 V DC ±10%
Couple de freinage	24-60 Nm

Les valeurs indiquées ne remplacent pas la vérification de l’unité concernée. Avant la réparation, elles doivent être comparées à la plaque signalétique, à la documentation de l’axe et aux paramètres enregistrés dans le contrôleur.

Quels symptômes indiquent une défaillance du servomoteur ?

Une défaillance de l’ABB MU400 peut se manifester aussi bien par une alarme du contrôleur que par une modification du comportement du mécanisme. Les signes les plus fréquents sont les suivants :

• erreurs du résolveur ou perte des informations de position de l’axe,
• erreur du régulateur de vitesse,
• dépassement de la limite de couple,
• problème de démarrage ou de référencement de l’axe,
• à-coups pendant l’accélération et le freinage,
• fonctionnement irrégulier à basse vitesse,
• courant excessif dans une ou plusieurs phases,
• surchauffe du carter ou des enroulements,
• bruit, vibrations ou jeu perceptible de l’arbre,
• absence de déverrouillage du frein après l’application de la tension,
• descente ou déplacement de l’axe après son arrêt,
• traces d’huile ou d’humidité autour du moteur et des connecteurs.

Un même symptôme peut avoir plusieurs causes. Par exemple, une erreur de limite de couple peut résulter d’un enroulement endommagé, mais également d’un réducteur bloqué, d’un frein non libéré, de paramètres incorrects du régulateur ou d’un câble de puissance défectueux.

Symptôme	Causes possibles	Contrôle recommandé
Erreur du résolveur	Résolveur, câble de signal, blindage, connecteur, SMB/SDI, configuration	Contrôle des connexions, des signaux de retour et de la configuration de l’axe
Dépassement de la limite de couple	Frein, réducteur, enroulement, câble de puissance, surcharge	Mesure des courants et contrôle de la mécanique et des paramètres de couple
Bruit et vibrations	Roulements, faux-rond de l’arbre, défaut d’alignement, accouplement endommagé	Mesure du jeu et du faux-rond, et contrôle des éléments de transmission
Surchauffe	Surcharge, enroulement endommagé, frein, résistance mécanique accrue	Mesure de la résistance des phases, des courants, de la température et de la résistance de l’axe
L’axe ne maintient pas sa position	Frein usé, huile sur les surfaces de friction, erreur de commande	Mesure de la bobine et du couple de freinage, et contrôle des contaminations

Une erreur du résolveur ABB IRC5 signifie-t-elle toujours que le moteur est endommagé ?

Non. Une erreur du résolveur ABB IRC5 ne confirme pas de manière certaine que le moteur ABB 3HAC040409-001 est endommagé. Le résolveur fait partie d’une chaîne de mesure complète comprenant le capteur, le câble, le blindage, les connecteurs, le module de mesure et la configuration du contrôleur.

Avant de remplacer le résolveur, il convient de vérifier :

• si les connecteurs sont desserrés, encrassés ou corrodés,
• si le câble de signal est coupé, écrasé ou contaminé par un liquide,
• si le blindage et les connexions de masse ont été correctement réalisés,
• si le câble du résolveur est acheminé d’une manière qui augmente l’influence des interférences,
• si le module SMB ou SDI lit correctement le signal,
• si les paramètres de l’axe correspondent à la version du moteur installée,
• si la position du résolveur par rapport au rotor a changé.

Le remplacement du résolveur sans réglage correct peut entraîner une mauvaise commutation, une augmentation de la consommation de courant, des vibrations, des erreurs de positionnement ou l’impossibilité de démarrer l’axe. Le diagnostic de l’ABB MU400 doit donc porter sur l’ensemble de la chaîne de retour de position et pas uniquement sur le capteur.

Comment effectuer le diagnostic électrique du moteur ?

Le diagnostic électrique doit être effectué par une personne disposant des qualifications appropriées, après la coupure de l’alimentation, la sécurisation de la machine contre tout redémarrage et la décharge des circuits intermédiaires du système de puissance.

• Analyse du journal des événements ABB IRC5. Il convient de noter les numéros d’alarme, le moment où elles se sont produites, les conditions de fonctionnement de l’axe ainsi que les erreurs ayant précédé l’arrêt. La séquence des événements indique souvent si le problème a commencé au niveau du retour de position, d’une surcharge, d’une perte d’alimentation ou d’une erreur de communication.
• Contrôle des câbles et des connecteurs. Il faut vérifier les câbles de puissance, le conducteur PE, les câbles du résolveur, le blindage, les broches des connecteurs ainsi que les traces de surchauffe, d’humidité, d’huile et de dommages mécaniques.
• Mesure de la résistance des enroulements. Les résistances des différentes phases doivent être comparables. Une asymétrie importante peut indiquer une défaillance de l’enroulement, d’une connexion interne, d’un câble ou d’un connecteur.
• Test de résistance d’isolement. La mesure est effectuée entre les enroulements et le carter. Le résolveur et tous les modules électroniques sensibles doivent être préalablement déconnectés du circuit testé.
• Contrôle du conducteur de protection PE. Il convient de vérifier la continuité de la liaison de protection entre le carter du moteur et le point approprié de l’installation.
• Mesure de la bobine du frein. Le contrôle de la résistance et de la continuité du circuit permet de détecter une coupure, un court-circuit ou une détérioration du câble du frein.
• Évaluation du résolveur. Il convient de vérifier la continuité de ses circuits, l’état des câbles ainsi que la stabilité du signal à l’aide d’un équipement adapté au système de mesure concerné.

Les essais haute tension ne doivent pas être réalisés à travers le circuit du résolveur, le module SMB, le module SDI ou l’électronique de commande. Un branchement incorrect du mégohmmètre peut provoquer des dommages supplémentaires aux composants du retour de position.

Comment contrôler le frein, les roulements et la mécanique de l’axe ?

Le diagnostic mécanique est aussi important que les mesures électriques. Un moteur électriquement fonctionnel peut générer des erreurs de surcharge si le frein n’est pas complètement libéré ou si le réducteur de l’axe est bloqué.

Le contrôle mécanique doit comprendre :

• la mesure du jeu radial et axial de l’arbre,
• le contrôle du faux-rond de l’arbre,
• l’évaluation du bruit et de la résistance des roulements,
• le contrôle des joints,
• la vérification de l’état des surfaces travaillant avec l’accouplement,
• la vérification de l’efficacité du déverrouillage du frein,
• le contrôle du réducteur et des autres composants de l’axe,
• la recherche de traces d’huile, d’humidité et de contamination.

La pénétration d’huile à l’intérieur du moteur ou du frein est particulièrement dangereuse. La contamination des surfaces de friction peut réduire brutalement le couple de freinage, même si la bobine du frein présente toujours une résistance correcte et réagit à une tension de 24 V DC.

Sur un axe vertical ou un mécanisme supportant une charge importante, une diminution du couple de freinage peut provoquer un déplacement incontrôlé du mécanisme. La machine ne doit pas fonctionner en cycle normal tant que le bon fonctionnement du frein n’a pas été confirmé.

Comment distinguer une défaillance du moteur d’un défaut des câbles ou du réducteur ?

Le diagnostic le plus efficace repose sur le contrôle séparé de quatre domaines : le moteur, l’installation, le système de mesure et la mécanique de l’axe.

• Moteur : enroulements, isolement, roulements, résolveur, frein et joints.
• Installation : câbles de puissance, câbles de signal, PE, blindage et connecteurs.
• Commande : configuration IRC5, module SMB/SDI, données d’étalonnage et paramètres de couple.
• Mécanique : réducteur, accouplement, guidages, charge de l’axe et liberté de mouvement.

Si les résistances des phases sont symétriques, si l’isolement est correct, si l’arbre tourne sans résistance excessive et si l’erreur apparaît lorsque le câble est déplacé, l’installation est la source la plus probable du problème. En revanche, si le courant du moteur augmente malgré des signaux de retour corrects, il faut contrôler le frein, les roulements, le réducteur et la charge mécanique.

En quoi consistent la réparation et la remise en état du moteur ABB MU400 ?

Quels composants peuvent être réparés ou remplacés ?

L’étendue de la réparation de l’ABB 3HAC040409-001 dépend des résultats du diagnostic. La remise en état peut concerner un seul composant ou la restauration complète des caractéristiques électriques et mécaniques de l’unité.

Les interventions les plus courantes comprennent :

• le remplacement des roulements,
• le remplacement des joints,
• la réparation ou la remise en état du frein,
• l’élimination des contaminations par l’huile,
• la réparation des câbles et des connecteurs,
• le remplacement d’un résolveur endommagé,
• la réparation des connexions internes,
• la remise en état ou la reconstruction de l’enroulement,
• le contrôle et la correction du faux-rond de l’arbre,
• la restauration de la protection anticorrosion et de l’étanchéité.

Le remplacement des roulements de l’ABB 3HAC040409-001 nécessite de respecter les ajustements appropriés, de contrôler l’arbre et les logements, et de protéger le résolveur contre tout changement de position. Le simple remplacement d’un roulement sans éliminer la cause de son usure peut entraîner une réapparition rapide de la panne.

Lors de la réparation du frein de l’ABB MU400, il faut contrôler non seulement la bobine, mais aussi les surfaces de friction, les éléments mobiles, les ressorts, les câbles et le couple de freinage réel. Une mesure correcte de la résistance de la bobine ne confirme pas encore le bon fonctionnement mécanique complet du frein.

Pourquoi un étalonnage est-il nécessaire après le remplacement du résolveur ?

Le résolveur transmet au contrôleur les informations relatives à la position du rotor. Le contrôleur les utilise pour commander correctement le courant de phase et le couple du moteur. La relation angulaire entre le résolveur et le rotor doit donc être réglée avec une précision appropriée.

Après le remplacement du résolveur, le démontage du rotor ou une intervention sur les composants déterminant sa position, il convient de :

• régler le résolveur par rapport à la position du rotor,
• vérifier la bonne commutation,
• contrôler le sens de rotation et la stabilité de fonctionnement du moteur,
• synchroniser l’axe avec le système mécanique,
• mettre à jour les données d’étalonnage requises dans le contrôleur,
• effectuer un essai de mouvement avec des paramètres limités.

Un étalonnage incorrect du résolveur peut provoquer une augmentation du courant, une diminution du couple, des pulsations, des vibrations, une surchauffe ou des erreurs du régulateur de vitesse. Le remplacement du capteur sans banc de mesure ni essai final du moteur présente donc un risque élevé.

Quels essais doivent être réalisés après la réparation ?

La réparation d’un servomoteur ABB Robotics ne doit pas se limiter au remplacement de la pièce défectueuse. Le moteur doit subir une série d’essais confirmant qu’il est sûr et qu’il peut de nouveau fonctionner avec le système IRC5.

La réception doit comprendre au minimum :

• la mesure de la résistance des enroulements et l’évaluation de la symétrie des phases,
• le test de la résistance d’isolement par rapport au carter,
• le contrôle de la continuité du conducteur PE,
• la mesure de la bobine et l’essai de fonctionnement du frein,
• le contrôle du résolveur et de son réglage,
• la mesure du faux-rond de l’arbre et l’évaluation du fonctionnement des roulements,
• un essai à vide,
• le contrôle des valeurs des courants de phase,
• le contrôle du sens de rotation et de la stabilité de la vitesse,
• un essai dynamique sous charge,
• la surveillance de la température, des vibrations et des erreurs du contrôleur.

L’essai dynamique est particulièrement important, car certaines défaillances n’apparaissent que pendant l’accélération, le freinage ou le fonctionnement avec le couple requis. Un moteur tournant correctement à vide peut encore présenter un problème de frein, d’enroulement, de résolveur ou de liaison mécanique.

Quand faut-il réparer le moteur et quand faut-il choisir une unité de remplacement ?

La réparation est généralement justifiée lorsque le carter, l’arbre et les principaux composants magnétiques sont dans un état permettant une remise en état sûre, et lorsque des pièces de rechange ou des composants de remplacement sont disponibles. Cela concerne notamment les roulements usés, les joints endommagés, le frein, les câbles, les connecteurs, le résolveur et de nombreuses défaillances des enroulements.

Avant d’installer une unité de remplacement, il convient de confirmer la compatibilité complète de la référence, de la version, du frein, du résolveur, des raccordements, des caractéristiques électriques et des données de configuration IRC5. Une apparence similaire du carter ne constitue pas un critère suffisant d’interchangeabilité.

Si la réparation n’est pas économiquement justifiée, il est également possible d’envisager le rachat du moteur endommagé, la reprise de l’unité lors de l’achat d’un moteur de remplacement ou la modernisation du système d’entraînement. Une modernisation nécessite toutefois une analyse du moteur, de la commande, du retour de position, du câblage, de la sécurité et de la mécanique de l’axe.

Quel est l’impact d’une panne du moteur sur la production et la sécurité ?

La défaillance du servomoteur d’un axe externe peut arrêter non seulement un mécanisme individuel, mais aussi l’ensemble du processus assuré par le robot. Selon l’application, elle peut empêcher le positionnement d’une pièce ou interrompre le soudage, la palettisation, l’usinage, le transport ou la synchronisation de plusieurs axes.

Le coût d’une panne comprend généralement bien plus que la réparation du moteur. Il faut prendre en compte :

• le coût de la production perdue,
• le temps de travail du service de maintenance,
• le coût des livraisons express de pièces,
• le risque d’endommagement du réducteur ou du système de puissance,
• les pertes de matière et les cycles inachevés,
• le risque de ne pas atteindre les objectifs de production,
• le danger associé à un frein d’axe défectueux.

La poursuite du fonctionnement avec des roulements bruyants, un frein contaminé ou un signal de résolveur instable peut aggraver les dommages. Un diagnostic précoce permet souvent de limiter la réparation aux roulements, aux joints, aux câbles ou aux composants du frein avant que l’arbre, les enroulements ou l’électronique ne soient endommagés.

Comment préparer le moteur pour son expédition au service de réparation ?

Afin d’accélérer le diagnostic, il est recommandé de joindre au moteur les informations permettant de reconstituer les conditions dans lesquelles la panne s’est produite :

• une photo de la plaque signalétique,
• la référence ABB complète 3HAC040409-001 et les désignations supplémentaires,
• les numéros d’alarme du journal IRC5,
• une description de l’axe et de son application,
• l’information indiquant si la panne est permanente ou intermittente,
• une description des bruits, des vibrations, de la température ou des fuites,
• des informations sur les réparations précédentes,
• les résultats des mesures déjà effectuées,
• des photos des câbles, des connecteurs et du lieu d’installation.

Vous avez besoin d’un diagnostic ou d’une réparation de l’ABB 3HAC040409-001 ? Contactez RGB Elektronika et transmettez une photo de la plaque signalétique, les numéros d’erreur IRC5 ainsi qu’une description des symptômes. Ces informations permettent d’évaluer préalablement l’étendue des mesures nécessaires, la possibilité d’une remise en état et les interventions requises pour remettre l’axe externe en service. —> Demander une réparation
