Réparation du robot industriel Yaskawa Motoman MA1440

La réparation du robot industriel Yaskawa Motoman MA1440 nécessite une évaluation simultanée de la mécanique du manipulateur, des systèmes électriques, du contrôleur DX200, des servovariateurs, des encodeurs, des câbles internes ainsi que des équipements de soudage. En pratique, le simple effacement d’une alarme ne suffit pas,
si le robot perd la répétabilité du TCP, génère des erreurs d’axes, fonctionne de manière irrégulière ou provoque des problèmes de qualité sur le cordon de soudure.

Le Yaskawa Motoman MA1440 est un robot industriel à six axes destiné principalement aux applications de soudage à l’arc. Dans les sites de production, il fonctionne souvent en régime multi-équipes, où chaque panne entraîne un risque d’arrêt du poste, de retard dans l’exécution des commandes et d’augmentation des coûts de maintenance. C’est pourquoi le service Yaskawa Motoman MA1440 doit inclure non seulement la suppression de la panne, mais aussi la confirmation de la stabilité de la trajectoire, de la justesse du référencement, de l’état des câbles, des freins, des réducteurs et des systèmes de commande.

RGB Elektronika réalise le diagnostic, la réparation, la régénération et la modernisation de robots industriels
ainsi que des éléments d’automatisation associés, tels que servovariateurs, alimentations, modules I/O, panneaux HMI, automates PLC, systèmes de puissance, électronique de commande et communication industrielle. Si le robot Yaskawa MA1440 a arrêté la production, une demande de service permet de déterminer plus rapidement si le problème concerne le manipulateur, le contrôleur, l’équipement de soudage ou l’installation du poste.

Appelez : +48 717 500 983

Yaskawa Motoman MA1440 dans les applications de soudage – ce qu’il faut savoir avant le service

Robot de soudage Yaskawa MA1440 – construction, axes et passage des câbles

Le robot de soudage Yaskawa MA1440 a été conçu pour assurer un guidage stable de la torche, limiter les collisions avec les outillages et garantir une haute répétabilité du mouvement dans les applications de soudage à l’arc. Ce modèle utilise six axes de travail, généralement désignés S, L, U, R, B et T. Chacun
d’eux influence la position finale du TCP ; même un faible jeu mécanique, une erreur d’encodeur
ou un problème de frein peut donc entraîner une déviation de la trajectoire de soudage.

Une caractéristique distinctive de la construction du MA1440 est son bras compact ainsi que le passage traversant des câbles par l’axe du poignet. Les données catalogue de ce modèle indiquent notamment une charge utile de six kilogrammes, un rayon d’action de mille quatre cent quarante millimètres et un passage de cinquante millimètres de diamètre pour le câblage de la torche, les câbles de capteurs et les lignes de refroidissement. Cette solution réduit le risque de frottement des câbles contre les outillages, facilite la programmation des trajectoires et améliore l’accès de la torche aux soudures dans les zones difficiles d’accès.

En pratique de maintenance, le poignet du robot exige un contrôle particulièrement attentif. Cette zone est exposée à la température, aux projections de soudure, aux surcharges dynamiques cycliques et au travail intensif de l’axe T. L’endommagement des câbles de torche, des lignes de refroidissement, des signaux de capteurs ou des éléments mécaniques du poignet peut provoquer des symptômes similaires à une panne du manipulateur lui-même.

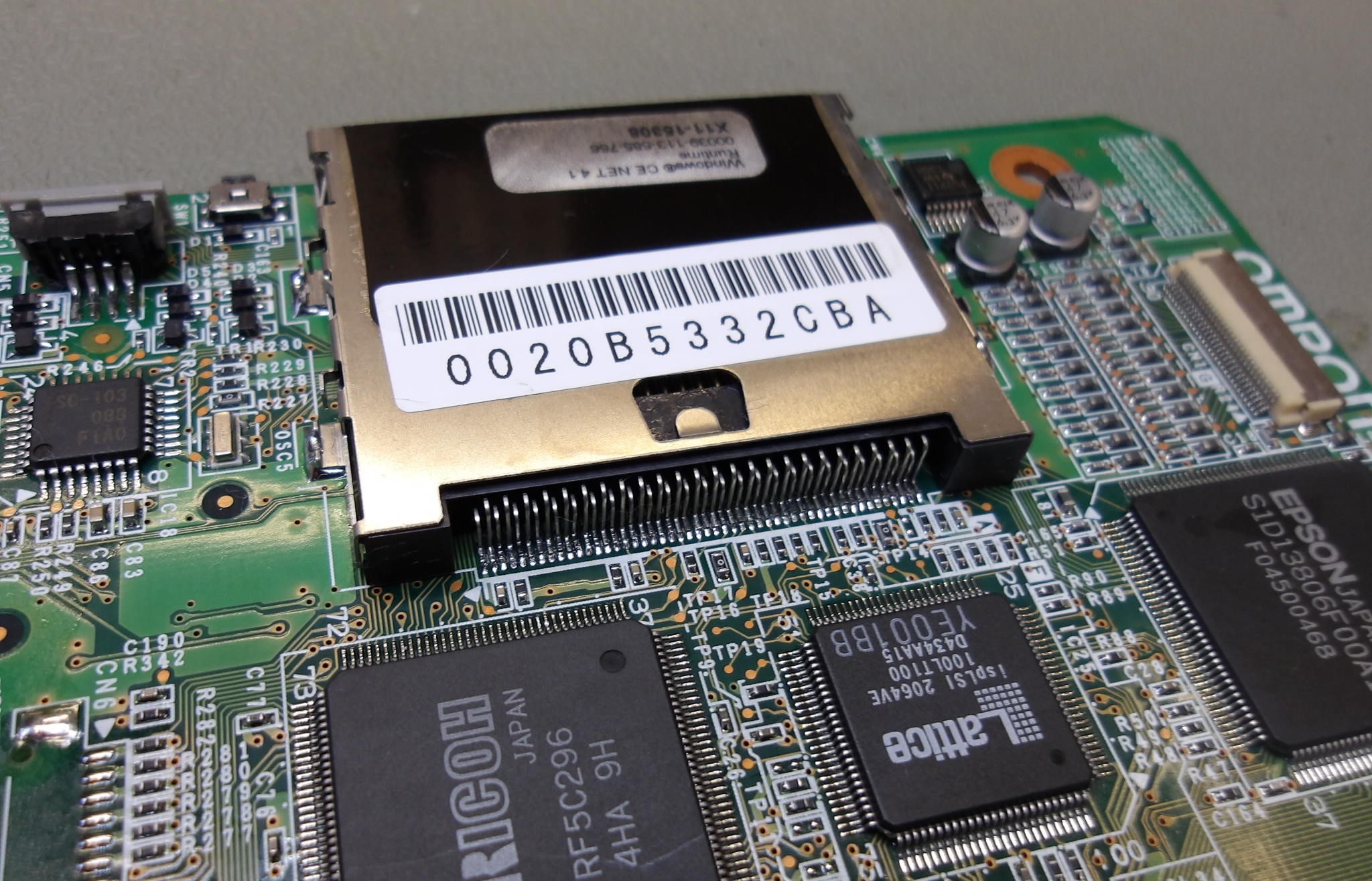

Contrôleur DX200, servovariateurs et systèmes du robot – quels éléments contrôler en cas de panne

Le modèle MA1440 a notamment été proposé dans des configurations avec contrôleur DX200. Pour les demandes de type service contrôleur DX200, le diagnostic ne doit pas se limiter uniquement à l’armoire de commande. Les erreurs peuvent provenir d’une surcharge d’axe, de chutes de tension, de câbles endommagés, de problèmes
avec les encodeurs absolus, de freins défectueux, d’une surchauffe des variateurs ou de perturbations de communication entre les systèmes du robot.

Lors du diagnostic, il faut vérifier l’historique des alarmes, l’état des entrées et sorties, les positions des axes, l’état des batteries des encodeurs absolus, les messages des servovariateurs, les conditions de sécurité ainsi que la réaction du robot aux mouvements de test. Si, après la mise sous tension, le robot signale des erreurs de position, perd les données absolues ou nécessite un nouvel étalonnage, la cause peut être la batterie, l’encodeur, le câble de signal, le module de commande ou une procédure de service mal exécutée.

Symptômes typiques de panne du robot Yaskawa Motoman MA1440 en production

Une panne du robot Yaskawa Motoman peut être de nature mécanique, électrique, logicielle
ou liée au processus. Dans une cellule de soudage, le symptôme final est souvent visible sous forme de détérioration de la qualité de la soudure, mais la source du problème peut se trouver à un endroit totalement différent de la torche.

Les symptômes typiques nécessitant un diagnostic du robot Yaskawa MA1440 sont les suivants :

• perte de répétabilité TCP et déplacement de la trajectoire de soudage,
• erreurs des servovariateurs des axes S, L, U, R, B ou T,
• alarmes des encodeurs absolus ou erreurs de position de référence,
• jeu accru sur les réducteurs,
• fonctionnement irrégulier des axes ou vibrations perceptibles pendant le mouvement,
• surchauffe des variateurs, alimentations ou éléments de l’armoire de commande,
• problèmes de freins d’axes, surtout après un arrêt prolongé ou un arrêt d’urgence,
• endommagement des câbles internes, connecteurs et chemin de câbles de la torche,
• erreurs de communication avec le contrôleur DX200 ou les modules périphériques,
• guidage instable de la torche et défauts récurrents de qualité de soudure.

Il faut garder à l’esprit qu’un problème de processus de soudage ne signifie pas toujours une défaillance du robot. La cause peut être le dévidoir, la torche de soudage, le refroidissement, le câble de masse, la source de soudage, un capteur, des perturbations de signaux périphériques ou une trajectoire incorrecte après une collision. C’est pourquoi la réparation du robot Yaskawa Motoman MA1440 doit commencer par la séparation des problèmes du manipulateur, du contrôleur
et de l’équipement technologique.

Réparation, diagnostic et régénération du Yaskawa MA1440 dans la pratique de service

Diagnostic du robot Yaskawa MA1440 – des alarmes DX200 aux tests d’axes

Un diagnostic professionnel du robot Yaskawa MA1440 doit se dérouler par étapes. Il faut d’abord recueillir les informations sur le moment d’apparition de la panne, les dernières interventions de maintenance, les collisions, le remplacement des batteries, les modifications de programme, les alarmes du contrôleur DX200 et les symptômes visibles pour l’opérateur. Ensuite, il faut passer aux mesures, au contrôle mécanique et aux tests fonctionnels.

Dans la pratique de service, on vérifie notamment :

• l’historique des alarmes et des messages du contrôleur DX200,
• la position de référence du manipulateur et la validité des données absolues,
• l’état des batteries des encodeurs et le risque de perte de position,
• les jeux mécaniques sur les axes et les réducteurs,
• le fonctionnement des freins d’axes et la stabilité du maintien de position,
• les faisceaux de câbles internes, connecteurs, blindage et abrasions de l’isolation,
• la température et la charge des variateurs et des éléments du système de puissance,
• les signaux I/O, la communication industrielle et la coopération avec les périphériques,
• le mouvement de chaque axe dans des conditions contrôlées,
• la répétabilité TCP après les opérations de service.

Dans le cas d’un robot de soudage, il faut également vérifier le chemin de câbles de la torche, le dévidoir, les conduites de refroidissement, le câble de masse, la torche, la source de soudage ainsi que les signaux coopérant
avec la cellule. Une panne de l’équipement peut provoquer un processus instable et conduire à un diagnostic erroné selon lequel tout le robot serait défaillant.

Quand la réparation d’un robot industriel Yaskawa est pertinente et quand rechercher une pièce de rechange

La réparation d’un robot industriel Yaskawa est pertinente lorsque la défaillance concerne un composant précis et que la construction du manipulateur permet encore de rétablir un fonctionnement sûr et répétable. Cela concerne notamment les câbles, connecteurs, freins, électronique de commande, certains éléments d’entraînement, modules d’armoire, systèmes d’alimentation, encodeurs, ventilateurs, pupitres opérateur ainsi que les pièces mécaniques pouvant être régénérées.

Le remplacement de pièces ou l’achat d’un équipement de substitution peut être plus avantageux lorsque le robot présente des dommages importants après collision, des jeux mécaniques sérieux sur plusieurs axes, des composants critiques indisponibles ou lorsque le coût de restauration de la géométrie dépasse l’intérêt économique de la réparation. Dans une telle situation, le service doit indiquer clairement si la meilleure solution est la régénération, l’achat d’une pièce de rechange, le remplacement du manipulateur, la modernisation du poste ou l’utilisation d’un robot fonctionnel disponible en stock.

Pour le service achats, la question importante n’est pas seulement de savoir combien coûte la réparation du robot Yaskawa MA1440, mais aussi
combien coûte l’arrêt de la ligne. Si le robot assure une étape critique du soudage, un diagnostic retardé peut générer des pertes supérieures au coût de la réparation elle-même. Il est donc judicieux de vérifier en parallèle la disponibilité des pièces, la possibilité d’expédition rapide des composants et l’option de service des équipements associés.

Régénération d’un robot industriel Yaskawa et modernisation du poste de soudage

La régénération d’un robot industriel Yaskawa peut inclure des travaux mécaniques, électriques
et de contrôle qui rétablissent un fonctionnement stable du manipulateur dans l’application de production. Dans le cas du MA1440, les éléments exposés à l’usure dans le processus de soudage sont particulièrement importants : le poignet, le chemin de câbles de la torche, les conduites de refroidissement, les connecteurs, les freins, les réducteurs, les protections et les éléments de fixation de l’équipement.

La modernisation du poste peut être nécessaire lorsque la réparation du robot seule n’élimine pas la cause des pannes récurrentes. Il peut s’agir par exemple d’un câble de torche mal guidé, d’un rayon de courbure trop faible des câbles, d’une absence de protection contre les projections, de périphériques mal sélectionnés, d’une communication obsolète
ou d’une surcharge des axes due à des équipements supplémentaires. Dans ce cas, le service du robot de soudage Motoman doit également inclure l’analyse de l’ensemble de la cellule.

Dans le cadre de services associés, RGB Elektronika peut accompagner la réparation et le service des éléments d’automatisation fonctionnant avec le robot, tels que variateurs de fréquence, servovariateurs, alimentations, panneaux HMI, automates PLC, modules I/O, convertisseurs, démarreurs progressifs, encodeurs, systèmes de puissance et électronique de commande. Cela permet un diagnostic plus large du poste, et pas seulement d’un symptôme isolé.

Service Yaskawa Motoman MA1440 chez RGB Elektronika – comment limiter l’arrêt de production

Le service Yaskawa Motoman MA1440 doit se terminer par des tests fonctionnels, et pas uniquement par la suppression de l’alarme. Après réparation, il faut contrôler le mouvement dans toute la plage de travail, les positions de référence, la stabilité du TCP, la réaction des axes sous charge, le bon fonctionnement des freins, l’absence de vibrations excessives ainsi que le comportement du robot pendant une trajectoire proche du cycle réel de production.

Dans les applications de soudage, la vérification de la trajectoire de soudage est particulièrement importante. Le robot peut se déplacer correctement en mode manuel, mais continuer à générer des défauts de qualité en production si le point outil a changé après une collision, si le chemin de câbles limite le mouvement du poignet ou si l’équipement de soudage fonctionne de manière instable. C’est pourquoi, après réparation, l’étalonnage du TCP, la vérification des points programme
et le contrôle de la répétabilité du processus sont nécessaires.

RGB Elektronika accompagne les clients de l’industrie, de la maintenance, de la production, de l’automatisation et de l’électronique industrielle. Selon le cas, il est possible de réaliser un diagnostic, une réparation, une régénération, une modernisation, le rachat d’appareils défectueux, la sélection de pièces de rechange et un accompagnement dans l’achat de composants nécessaires au redémarrage rapide du poste.

Que préparer avant de contacter le service robot Motoman

Pour accélérer le diagnostic, il est utile de préparer le numéro de modèle du robot, la désignation du contrôleur, des photos des plaques signalétiques, le contenu des alarmes DX200, une description des symptômes, des informations sur la dernière collision ou les dernières interventions de maintenance, des photos de l’équipement de soudage ainsi qu’une indication précisant si le problème survient en permanence, de manière aléatoire
ou uniquement dans un programme précis.

Pour une demande concernant le terme réparation Yaskawa MA1440, il est également utile d’indiquer si le robot perd sa répétabilité, ne se référence pas correctement, génère des alarmes d’encodeurs, s’arrête pendant le mouvement, surchauffe les variateurs, présente un problème de frein d’axe ou provoque des défauts de qualité sur la soudure.
Plus la description des symptômes est précise, plus il est facile de réduire le temps de diagnostic.
