Réparation du moteur Schneider Electric SH31002P01A2014

La réparation du moteur Schneider Electric SH31002P01A2014 nécessite non seulement le contrôle du servomoteur lui-même, mais aussi l’évaluation de l’encodeur, des enroulements, des connexions électriques, de l’état mécanique de l’arbre ainsi que des conditions de fonctionnement de l’ensemble de l’axe d’entraînement. Ce modèle appartient à la famille SH3, c’est-à-dire aux servomoteurs AC synchrones à faible inertie, utilisés dans les applications de positionnement dynamiques où la rapidité de réaction de l’entraînement, la précision et la répétabilité du mouvement sont essentielles.

En pratique, la panne d’un tel moteur peut entraîner l’arrêt de la machine, la perte de la référence de l’axe, des erreurs du variateur servo, un fonctionnement instable de l’application ou des problèmes lors du redémarrage de la production. C’est pourquoi le service Schneider Electric SH31002P01A2014 doit inclure à la fois un diagnostic électrique et mécanique, et non uniquement une simple inspection visuelle de l’appareil.

Chez RGB Elektronika, nous réalisons le diagnostic et la réparation de servomoteurs Schneider Electric utilisés dans l’automatisation industrielle. Nous aidons les services maintenance, production et achats lorsqu’une évaluation rapide de l’état du moteur, une décision de réparation ou une alternative au remplacement coûteux de l’appareil est nécessaire.

Appelez-nous : +48 717 500 983

Schneider Electric SH31002P01A2014 – de quel moteur s’agit-il et où est-il utilisé ?

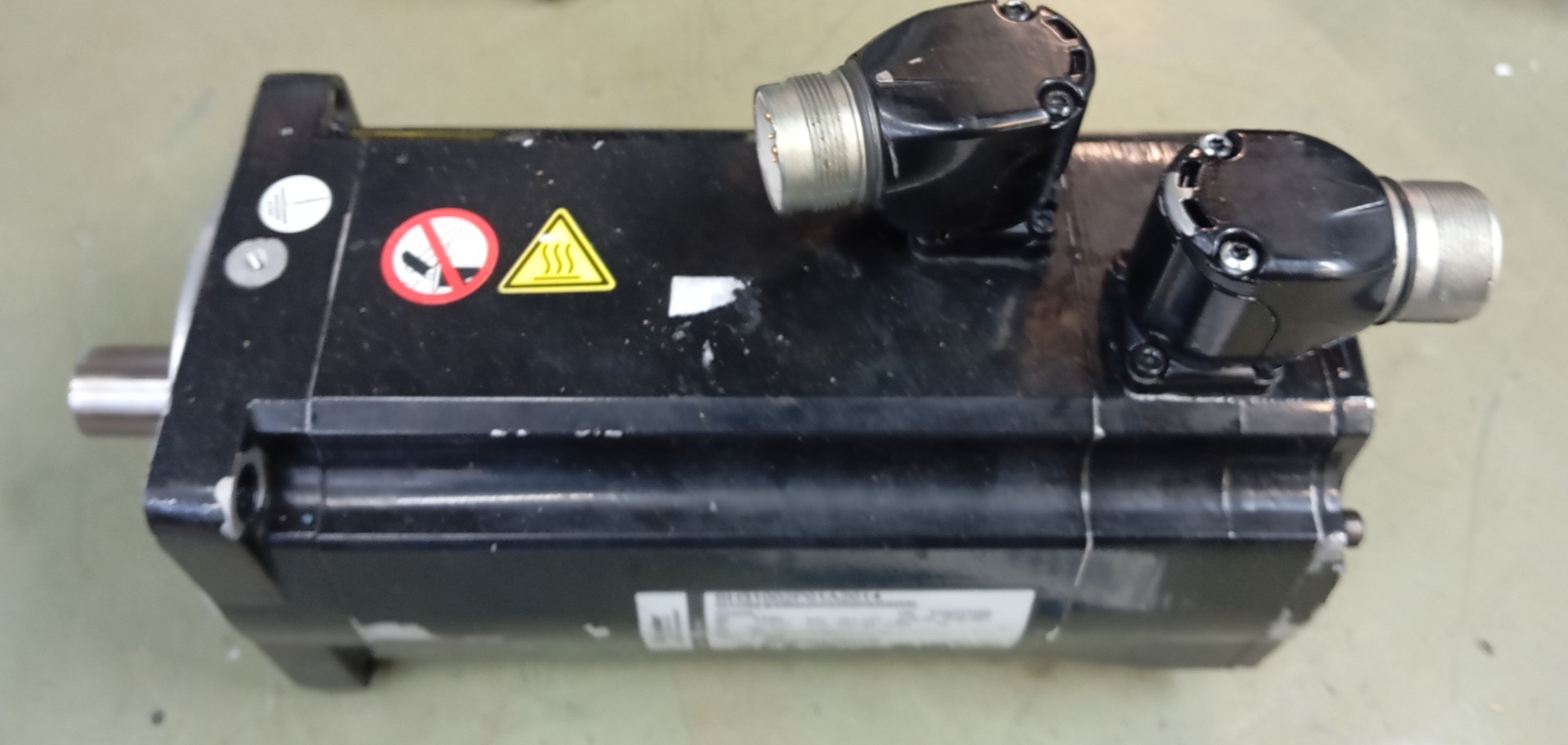

Schneider Electric SH31002P01A2014 est un servomoteur de la série SH3, conçue pour les tâches nécessitant une dynamique élevée, une forte densité de puissance et un contrôle précis du mouvement. Les moteurs de cette famille sont utilisés dans les systèmes d’automatisation industrielle, les machines de production, les applications de positionnement, les systèmes d’axes ainsi que les solutions dans lesquelles l’entraînement doit fréquemment accélérer, freiner et maintenir un mouvement répétable.

La désignation du modèle indique une construction avec bride de 100 mm, longueur d’exécution 2, enroulement de type P et arbre lisse. Cette version ne possède pas de frein de maintien, et le retour d’information est assuré par un encodeur absolute singleturn HIPERFACE SinCos SKS36 de 128 périodes par tour. Le moteur utilise une connexion à deux câbles avec un connecteur coudé à 90° orientable, ce qui est important aussi bien lors du montage que pendant le diagnostic des câbles et des connexions.

Principales données techniques du servomoteur Schneider Electric SH31002P01A2014

En matière de paramètres de mouvement, le SH31002P01A2014 offre un couple de maintien continu de 5,80 Nm ainsi qu’un couple de pointe de 18,3 Nm. Le moteur possède 4 paires de pôles et peut fonctionner à une vitesse de rotation maximale admissible de 6000 rpm. Avec une alimentation 400/480 V AC, sa vitesse nominale est de 4000 rpm, son couple nominal de 4,60 Nm, son courant nominal de 3,80 Arms et sa puissance nominale de 1,93 kW.

Les données électriques de ce modèle comprennent une tension maximale d’enroulement de 480 V AC ou 680 V DC, une tension maximale par rapport à la terre de 280 V AC ainsi qu’un courant maximal de 17,10 Arms. Le courant de maintien continu est de 4,80 Arms, la constante de tension de 77 Vrms et la constante de couple de 1,21 Nm/A. La résistance d’enroulement entre phases est de 2,40 Ω, tandis que les inductances d’enroulement q et d sont respectivement de 13,50 mH et 12,00 mH.

Du point de vue mécanique, le moteur a une longueur de corps sans frein de 204,5 mm, un arbre de 40 mm de longueur et de 19 mm de diamètre. Le moment d’inertie du rotor sans frein est de 2,310 kgcm², et la masse du moteur sans frein est de 5,90 kg. Ces valeurs sont importantes lors de l’évaluation du fonctionnement de l’axe, car une charge incorrecte, l’usure mécanique ou des conditions de montage inadéquates peuvent influencer la dynamique de l’ensemble du système.

Encodeur HIPERFACE, absence de frein et connexion à deux câbles – qu’est-ce que cela signifie en service ?

Le modèle SH31002P01A2014 utilise un encodeur absolute singleturn HIPERFACE SinCos SKS36 de 128 périodes par tour. Pour l’utilisateur, cela signifie un retour de position précis, mais aussi la nécessité d’un diagnostic approfondi des signaux de l’encodeur en cas d’erreurs d’axe, de perte de position, de problèmes de référence ou de fonctionnement instable du variateur servo.

L’absence de frein de maintien est une information importante lors de l’analyse des symptômes de panne. Si l’axe descend, ne maintient pas sa position après l’arrêt ou se comporte autrement qu’auparavant, la cause doit être recherchée non seulement dans le moteur lui-même, mais aussi dans la mécanique de la machine, la commande, les paramètres du variateur et la méthode de sécurisation de l’axe. Tous les symptômes visibles sur la machine ne signifient pas automatiquement que le servomoteur est endommagé.

La connexion à deux câbles avec connecteur coudé à 90° nécessite le contrôle de l’état des câbles, du blindage, de la mise à la terre et des connexions de signal. Dans les applications industrielles, les problèmes sont souvent causés non seulement par des dommages internes du moteur, mais aussi par des perturbations, des coupures de câble, des connecteurs endommagés, des erreurs de blindage ou une connexion incorrecte au variateur servo.

Pourquoi un moteur SH3 à faible inertie est-il sensible à l’état de la mécanique et de l’entraînement ?

La série SH3 a été conçue pour fonctionner dans des applications dynamiques. La faible inertie du rotor permet d’obtenir une réponse rapide de l’entraînement, mais rend en même temps l’ensemble du système sensible aux erreurs du côté de la mécanique, de l’accouplement, des roulements, des guidages, du réducteur, des paramètres de commande et de la charge de l’axe.

Si la machine commence à perdre sa position, génère des erreurs aléatoires du variateur, fonctionne de manière irrégulière ou arrête le cycle pendant l’accélération, il ne faut pas limiter le diagnostic au seul message d’erreur affiché sur le contrôleur. Une réparation SH31002P01A2014 professionnelle doit tenir compte de la relation entre le moteur, l’encodeur, le variateur servo et la mécanique de l’application.

Réparation SH31002P01A2014 – symptômes de panne, diagnostic et décision de service

Le service SH31002P01A2014 est le plus souvent nécessaire lorsque le moteur commence à fonctionner de manière instable, signale des erreurs de retour d’information, surchauffe, perd du couple, n’atteint pas la vitesse demandée ou provoque l’arrêt de l’axe. Dans le cas des servomoteurs utilisés en production, il est important de distinguer rapidement les problèmes électriques, mécaniques et applicatifs, car c’est de cela que dépend la décision : réparer le moteur, contrôler le variateur, rechercher un défaut dans les câbles ou analyser la mécanique de la machine.

Quand la réparation du moteur Schneider Electric SH31002P01A2014 est-elle nécessaire ?

Les signaux typiques pouvant indiquer la nécessité d’un diagnostic ou d’une réparation sont notamment : problèmes de positionnement de l’axe, erreurs d’encodeur, perte de référence, fonctionnement irrégulier du moteur, échauffement excessif, déclenchement des protections, bruits inhabituels, vibrations accrues, baisse du couple, absence de réaction à la commande ou arrêt de la machine après le démarrage du cycle.

Il est préférable de réagir dès les premiers symptômes. Le servomoteur SH31002P01A2014 fonctionne en classe thermique F 155°C et possède un capteur de température PTC intégré avec un seuil de réaction de 130°C. Si le système signale régulièrement des problèmes de température, il ne faut pas les considérer uniquement comme une surcharge temporaire. La cause peut être aussi bien un problème de charge que l’état des enroulements, un dommage mécanique, un refroidissement par convection insuffisant ou des conditions de fonctionnement non conformes aux recommandations du fabricant.

Vous constatez des symptômes de panne du moteur Schneider Electric SH31002P01A2014 ? Contactez RGB Elektronika et demandez un diagnostic avant l’arrêt complet de la machine.

À quoi ressemble le diagnostic de service du SH31002P01A2014 ?

Le diagnostic d’un servomoteur doit inclure le contrôle des enroulements, les mesures de résistance et d’isolement, l’évaluation de l’état de l’encodeur, la vérification des signaux de retour d’information, le contrôle des connexions, des connecteurs, de l’arbre, des roulements et de l’état mécanique général. Dans le cas du modèle SH31002P01A2014, il est également particulièrement important de contrôler les conditions de fonctionnement découlant de la construction du moteur : boîtier IP65, passage d’arbre IP54 sans bague d’étanchéité et refroidissement par convection.

Pendant le service, il faut également tenir compte des recommandations relatives aux combinaisons approuvées de moteur et de variateur servo, au blindage correct des câbles, à la mise à la terre appropriée ainsi qu’au contrôle des connexions mécaniques et électriques. Dans de nombreux cas, l’erreur visible sur le variateur résulte d’un problème du côté du câble, de l’encodeur, du blindage ou de la mécanique, et non uniquement d’une panne des enroulements.

Un service professionnel permet de déterminer si une véritable réparation du moteur électrique SH31002P01A2014, une régénération de certains éléments, un remplacement de composants ou un diagnostic supplémentaire du système d’entraînement sur la machine est nécessaire.

Réparation express SH31002P01A2014 et risque d’arrêt de production

Pour le service maintenance, la question la plus importante n’est souvent pas : « qu’est-ce qui est exactement tombé en panne ? », mais : « à quelle vitesse peut-on reprendre la production en toute sécurité ? ». Une panne du servomoteur sur un axe de positionnement peut arrêter la ligne, limiter l’efficacité de la machine, imposer un fonctionnement en mode d’urgence ou provoquer des retards dans l’exécution des commandes.

La réparation express SH31002P01A2014 a du sens lorsque l’appareil est critique pour le fonctionnement de la machine et que l’achat d’un moteur neuf implique un long délai de livraison, un coût élevé ou la nécessité d’une adaptation supplémentaire. Un diagnostic rapide aide à décider si le moteur peut être réparé, si un remplacement est nécessaire ou si le problème se situe en dehors du servomoteur lui-même.

Chez RGB Elektronika, nous aidons dans les situations d’urgence ainsi que lors des arrêts technologiques planifiés. Nous pouvons effectuer un diagnostic, évaluer l’étendue des dommages et présenter les possibilités de réparation afin de réduire le risque d’un long arrêt de production.

Réparation, achat d’un équivalent ou remplacement du moteur – que choisir ?

La décision dépend de l’état de l’appareil, de la disponibilité des pièces, du délai de livraison nécessaire, du coût de remplacement et du risque lié au redémarrage de la machine après le montage d’un autre exemplaire.

La réparation peut être avantageuse lorsque le moteur est adapté à une application spécifique, possède le bon encodeur, une configuration mécanique appropriée, des connecteurs compatibles et une compatibilité vérifiée avec le variateur servo existant. Le remplacement par un autre modèle nécessite en revanche la vérification des paramètres, du mode de montage, du retour d’information, des câbles, des réglages du variateur ainsi que de la compatibilité avec le système de commande.

Quand la réparation du moteur électrique SH31002P01A2014 est-elle la plus pertinente ?

La réparation est la plus pertinente lorsque le moteur est difficile à obtenir, fonctionne dans une application critique, que son adaptation mécanique à la machine est importante et que les dommages peuvent être supprimés dans des conditions de service contrôlées. Cela concerne particulièrement les usines qui souhaitent limiter les coûts des arrêts non planifiés et éviter les risques liés au montage d’un équivalent non vérifié.

En cas d’arrêt planifié, il est utile d’envoyer le moteur au service plus tôt, avant qu’une panne n’arrête la production. Un tel diagnostic préventif permet de vérifier l’état des enroulements, de l’encodeur, des connexions et des éléments mécaniques, puis de décider si l’appareil peut continuer à fonctionner ou nécessite une réparation.

Où réparer SH31002P01A2014 ?

Si vous recherchez un endroit où réaliser le service Schneider Electric SH31002P01A2014, choisissez un service qui connaît les spécificités de l’automatisation industrielle, des servomoteurs AC, des systèmes de positionnement ainsi que du travail des services maintenance. Dans ce modèle, les mesures électriques de base ne sont pas les seules importantes : il faut également évaluer l’encodeur HIPERFACE, les connexions, l’arbre, les connecteurs et les conditions de fonctionnement de l’ensemble du système.

RGB Elektronika réalise les réparations et le diagnostic d’équipements d’automatisation industrielle, y compris les servomoteurs Schneider Electric. Si le moteur SH31002P01A2014 a arrêté votre machine, fonctionne de manière instable ou nécessite un contrôle avant un arrêt planifié, contactez-nous et décrivez les symptômes de la panne.

Vous avez besoin d’une réparation SH31002P01A2014 ? Confiez le moteur au diagnostic. Nous vérifierons l’appareil, évaluerons l’étendue des dommages et présenterons les possibilités de réparation adaptées à la situation de production. —> Demander une réparation
