Réparation du moteur Lenze MDSKSBS071-03. Diagnostic des pannes, reconditionnement des composants et tests de fonctionnement de l’appareil

La réparation du moteur Lenze MDSKSBS071-03 doit commencer par un diagnostic approfondi, car des symptômes tels que la surchauffe, les à-coups, les vibrations, la perte de couple ou des bruits inhabituels ne signifient pas toujours que l’enroulement du moteur lui-même est endommagé. La cause peut également provenir du resolver, du frein, des roulements, d’un raccordement incorrect des phases, d’un blindage inadéquat des câbles ou de paramètres incorrects du régulateur. Seule l’identification de la source du problème permet de déterminer quels composants nécessitent un reconditionnement et si la réparation est économiquement justifiée.

Dans une usine de production, une panne du servomoteur peut rapidement entraîner l’arrêt d’un axe de la machine et de l’ensemble du processus technologique. C’est pourquoi le diagnostic du Lenze MDSKSBS071-03 doit porter à la fois sur les parties électrique et mécanique du moteur, ainsi que sur les éléments de retour d’information et le mode de raccordement de l’appareil au système d’entraînement.

Appelez-nous : +48 717 500 983

Réparation du moteur Lenze MDSKSBS071-03 – symptômes, causes et diagnostic

Lenze MDSKSBS071-03. De quel type de moteur s’agit-il et quels composants influencent son fonctionnement ?

Le Lenze MDSKSBS071-03 est un servomoteur synchrone triphasé destiné aux systèmes industriels nécessitant une régulation précise du mouvement. Il appartient à la famille des moteurs compacts MDKS/MDSKS et est conçu pour fonctionner avec un servovariateur ou un variateur de fréquence correctement configuré.

La désignation de la version fournit des informations importantes sur sa conception. Le symbole « S » indique un refroidissement naturel utilisant la convection et le rayonnement, « K » désigne une construction compacte avec un boîtier carré, tandis que le « S » suivant identifie une machine synchrone. La désignation « BS » indique une version équipée d’un frein et d’un resolver. La valeur « 071 » définit la taille mécanique, « 0 » la longueur de construction et le « 3 » final indique trois paires de pôles.

La présence du resolver est particulièrement importante lors du diagnostic. Cet élément fournit au contrôleur des informations sur la position et le mouvement du rotor, permettant ainsi au système de réguler correctement le couple et la vitesse. Le circuit de retour utilise des signaux de référence, sinus et cosinus, et comprend également le circuit du capteur de température KTY.

Si le moteur commence à présenter des à-coups, fonctionne de manière instable ou effectue des mouvements incontrôlés, le diagnostic ne doit donc pas se limiter uniquement aux enroulements. Le resolver, son câble, le blindage, la polarité ainsi que les connexions de l’ensemble du circuit de retour peuvent également nécessiter un contrôle.

Quelles sont les pannes les plus fréquentes du moteur Lenze MDSKSBS071-03 ?

Le symptôme observé sur la machine permet souvent de réduire la zone de diagnostic. Dans le cas du servomoteur Lenze MDSKSBS071-03, il convient d’accorder une attention particulière aux problèmes suivants :

Symptôme	Cause possible	Zone de diagnostic
Le moteur surchauffe excessivement	Surcharge, refroidissement insuffisant, courant élevé à faible vitesse, conditions de fonctionnement incorrectes	Charge, alimentation, réglages du variateur, refroidissement
Le moteur s’arrête et ne redémarre pas	Déclenchement de la surveillance de surcharge dans le variateur	Paramètres du contrôleur et charge de l’axe
Sens de rotation incorrect	Polarité incorrecte du câble moteur ou du resolver	Connexions des phases et du retour d’information
Le moteur tourne, mais n’atteint pas le couple requis	Raccordement incorrect des phases	Câble moteur et ordre des phases
Accélération incontrôlée dans une direction	Raccordement incorrect des phases ou polarité inversée du retour d’information	Câblage du moteur et resolver
À-coups ou fonctionnement irrégulier	Blindage incorrect ou gain du régulateur trop élevé	Câbles et paramètres du système de régulation
Vibrations	Déséquilibre, mauvais alignement ou fixation desserrée	Accouplement, arbre, éléments de la machine et fixations
Bruit inhabituel	Roulements endommagés ou corps étranger à l’intérieur du moteur	Roulements et partie mécanique

Pourquoi le Lenze MDSKSBS071-03 surchauffe-t-il ou perd-il du couple ?

Une température élevée du moteur ne signifie pas nécessairement que l’enroulement est endommagé. Le Lenze MDSKSBS071-03 utilise un refroidissement naturel, c’est pourquoi les conditions ambiantes et la possibilité d’évacuer librement la chaleur du boîtier sont importantes. Dans la version équipée d’un frein, la plage de température ambiante pendant le fonctionnement est comprise entre -10°C et +40°C, tandis que la classe thermique de l’isolation est F, correspondant à une température de 155°C.

Jusqu’à une altitude de 1000 m au-dessus du niveau de la mer, le moteur peut fonctionner sans réduction de ses performances. À des altitudes supérieures, jusqu’à 4000 m au-dessus du niveau de la mer, une réduction des performances peut être nécessaire. L’humidité relative admissible est de 85 % maximum sans condensation. Pour cette famille de moteurs, les paramètres nominaux s’appliquent également à un fonctionnement avec une fréquence de commutation du variateur de 4 kHz.

Si la température augmente malgré des conditions ambiantes correctes, il convient de vérifier la surcharge de l’axe, le courant moteur à faible vitesse, le mode de fonctionnement de la machine, les connexions électriques et l’état mécanique de l’entraînement. L’absence du couple attendu peut quant à elle indiquer, entre autres, un raccordement incorrect des phases du câble moteur.

Que signifient les à-coups, les vibrations et les bruits inhabituels du servomoteur Lenze ?

Les à-coups du Lenze MDSKSBS071-03 peuvent avoir une origine électrique ou être liés à la régulation. L’un des éléments à contrôler est le blindage du câble moteur et du resolver. Les perturbations dans le circuit de retour peuvent fausser les informations relatives à la position du rotor. Un fonctionnement irrégulier peut également être provoqué par un gain trop élevé du régulateur du variateur.

Les vibrations nécessitent quant à elles un contrôle de la partie mécanique. Il convient de vérifier l’équilibrage de l’accouplement et des éléments associés, l’alignement de l’ensemble du système d’entraînement ainsi que le serrage correct des fixations. Ignorer les vibrations peut entraîner une augmentation des contraintes sur les roulements et une usure accélérée des éléments mécaniques.

Un bruit inhabituel est l’un des symptômes pouvant indiquer une usure ou une détérioration des roulements. La présence d’un corps étranger à l’intérieur du moteur constitue également une cause possible. Une situation dans laquelle le bruit apparaît simultanément avec une hausse de température ou des vibrations est particulièrement préoccupante.

Comment se déroule le diagnostic du Lenze MDSKSBS071-03 ?

Un diagnostic efficace des pannes du moteur Lenze MDSKSBS071-03 doit porter sur plusieurs composants. Dans la pratique du service, il est important de comparer les symptômes observés sur la machine avec les résultats des contrôles des parties électrique et mécanique ainsi que du système de retour d’information.

Diagnostic du resolver et du système de retour d’information

Le resolver transmet les informations nécessaires à une régulation correcte du couple et de la vitesse. En cas d’à-coups, de rotation instable, de problèmes de sens de déplacement ou d’accélération incontrôlée, il convient de contrôler l’état du resolver, le câble de retour d’information, le blindage ainsi que la polarité.

Contrôle du frein, des roulements et des éléments mécaniques

Le frein de la version MDSKSBS071-03 remplit la fonction de frein de maintien. Sa fonction principale consiste à maintenir l’axe après l’arrêt ou la coupure de l’alimentation. Il ne doit pas être utilisé comme frein de service principal pour freiner régulièrement la charge, car une énergie de freinage accrue accélère l’usure des éléments de friction.

Le frein ne doit pas non plus être considéré comme un élément garantissant la sécurité indépendamment de son état. L’usure ou la contamination peuvent réduire le couple de freinage disponible. En cas de problèmes de maintien de l’axe, il est donc nécessaire de contrôler son état.

Les roulements, les joints et la fixation du moteur doivent également être contrôlés. Le premier contrôle d’exploitation est prévu après environ 50 heures de fonctionnement. L’état des roulements en ce qui concerne les bruits inhabituels doit être vérifié au plus tard après environ 15 000 heures de fonctionnement. Dans les applications où le frein intervient également lors des arrêts d’urgence, son état doit être contrôlé au moins une fois tous les deux ans ou au plus tard après un million de cycles.

Contrôle des câbles, des phases, du PE et du blindage

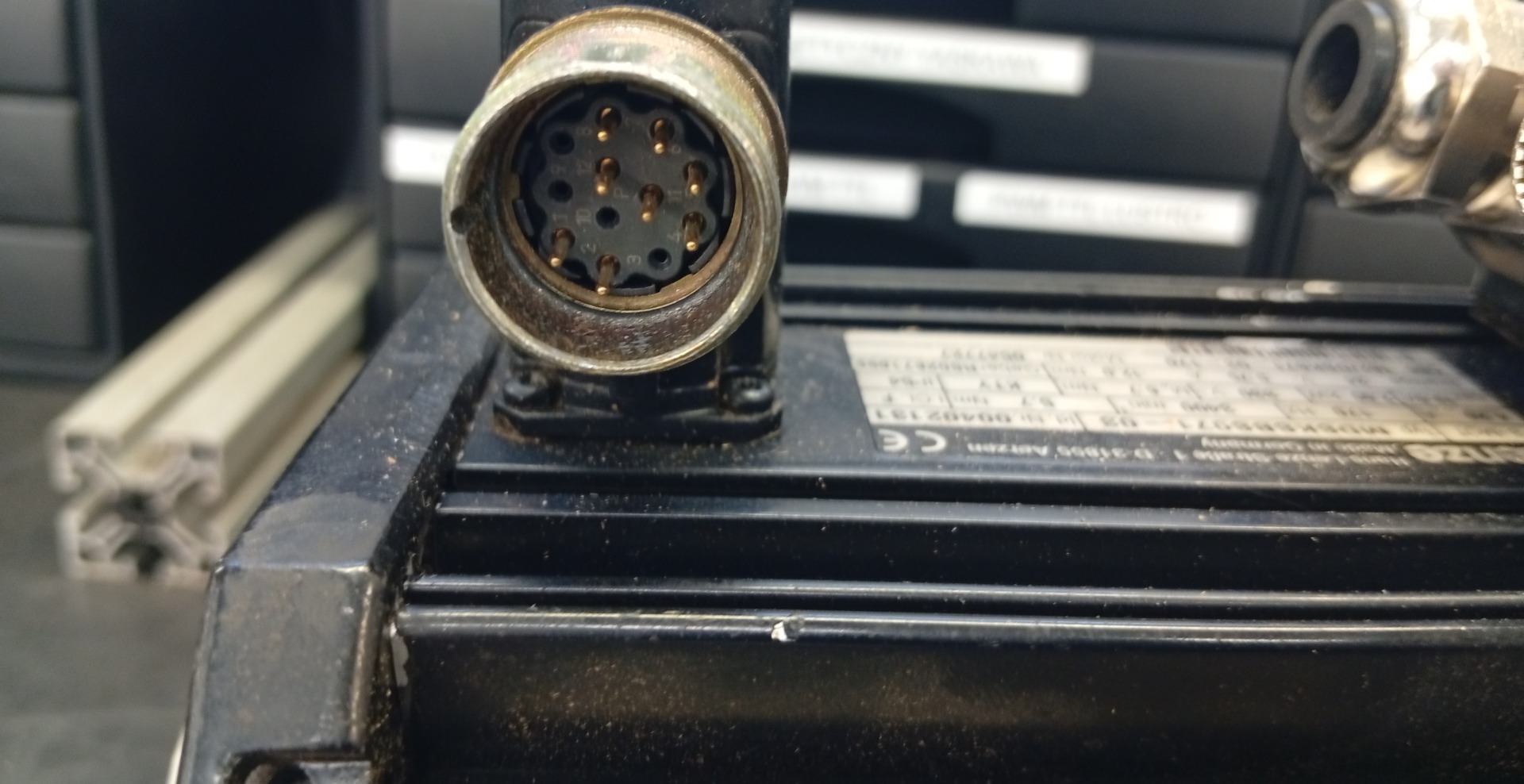

Selon leur version, les moteurs de cette famille peuvent utiliser une boîte à bornes ou des connecteurs enfichables. Pour les tailles correspondantes, des boîtes à bornes avec des presse-étoupes M20 × 1,5 et M16 × 1,5 sont notamment prévues, tandis qu’un connecteur M23 peut également être utilisé sur les moteurs synchrones de ce groupe.

Après une réparation, un démontage ou des travaux sur l’installation, il est particulièrement important de vérifier l’ordre des phases, le conducteur PE, le raccordement du resolver et le blindage. Une erreur commise lors du rebranchement peut entraîner un sens de rotation incorrect, une perte de couple, des à-coups ou même un mouvement incontrôlé de l’axe.

S’il n’est pas possible de déterminer clairement si la cause du problème provient du moteur, du resolver, du frein ou de l’installation de la machine, un diagnostic complet permet d’éviter le remplacement de composants fonctionnels et des coûts inutiles.

Service et reconditionnement du Lenze MDSKSBS071-03. Quand la réparation est-elle pertinente ?

Comment se déroule le reconditionnement des composants du Lenze MDSKSBS071-03 ?

L’étendue de la réparation du Lenze MDSKSBS071-03 doit dépendre de l’état réel de l’appareil. Dans la pratique du service, les éléments mécaniques, les roulements, le frein, le système de retour d’information, les connexions électriques ainsi que les autres composants influençant la stabilité du fonctionnement du servomoteur peuvent nécessiter un contrôle.

Le reconditionnement ne doit pas consister à remplacer des composants « à l’aveugle ». Si le problème provient, par exemple, d’un roulement endommagé, d’un défaut du resolver ou d’un raccordement incorrect, l’identification correcte de la cause permet de limiter l’étendue de la réparation. Cela est particulièrement important dans le cas d’appareils plus anciens ou difficiles à obtenir, installés dans des machines dont la modernisation nécessiterait des modifications mécaniques ou logicielles.

Quels tests de fonctionnement du moteur sont effectués après la réparation ?

Les tests de fonctionnement du moteur Lenze MDSKSBS071-03 effectués après la réparation ont pour objectif de confirmer que la cause des anomalies précédentes a été éliminée et que l’appareil peut reprendre son fonctionnement. En pratique, l’étendue de la vérification doit être adaptée au type d’intervention réalisée.

Les contrôles peuvent notamment porter sur le comportement de la partie mécanique, la stabilité du fonctionnement, la température, les vibrations, le niveau sonore ainsi que le fonctionnement du système de retour d’information et du frein. En cas de problèmes antérieurs de fonctionnement irrégulier, la vérification de l’interaction entre le resolver et le système d’entraînement est particulièrement importante.

La vérification après réparation permet de réduire le risque que le moteur soit remonté sur la machine et que le problème réapparaisse lors du redémarrage de la production.

Réparer ou remplacer le Lenze MDSKSBS071-03 ?

La décision entre la réparation et le remplacement dépend de la nature des dommages, de la disponibilité des composants, de l’état général du servomoteur ainsi que des coûts liés à l’arrêt de production. Le reconditionnement du Lenze MDSKSBS071-03 peut être particulièrement avantageux lorsque l’appareil fait partie d’un système existant et que son remplacement par un autre modèle nécessiterait des modifications mécaniques, électriques ou de la configuration de l’entraînement.

L’achat d’un autre moteur peut en revanche être envisagé lorsque les dommages sont importants, que la réparation n’est plus économiquement rentable ou que l’entreprise a besoin d’un exemplaire supplémentaire comme pièce de rechange. Lors du choix d’un moteur de remplacement, il ne faut pas se baser uniquement sur les dimensions mécaniques. Les paramètres électriques, le système de retour d’information, le frein, la version des connecteurs ainsi que la compatibilité avec le servovariateur existant sont également importants.

Dans de nombreux cas, la solution la plus pratique consiste à diagnostiquer d’abord l’appareil endommagé, puis à décider, sur la base des résultats, s’il convient de le réparer, de le reconditionner ou d’acheter un appareil de remplacement.

Comment réduire le risque d’une nouvelle panne Lenze et d’un arrêt de production ?

Dans le cas des servomoteurs utilisés sur des axes critiques de machines, le coût d’une panne dépasse souvent largement le prix de la réparation elle-même. Un arrêt de production peut entraîner des retards, la nécessité de réorganiser le travail, des coûts de maintenance supplémentaires ainsi qu’une pression accrue pour remettre rapidement l’équipement en service.

Le risque peut être réduit en réagissant aux premiers symptômes tels qu’une hausse de température, une modification du niveau sonore, des vibrations, un fonctionnement instable de l’axe ou des problèmes avec le frein. Il est également important de contrôler l’état des roulements, des connexions électriques, des câbles de retour d’information et des conditions de refroidissement.

Pour les moteurs utilisés dans des machines stratégiques, il est également conseillé d’analyser la disponibilité d’un appareil de rechange. Cela permet d’éviter qu’une panne d’un seul servomoteur n’arrête la production pendant toute la durée nécessaire à sa réparation ou à l’obtention d’une pièce adaptée.

Quand confier le Lenze MDSKSBS071-03 à un service professionnel ?

Il est recommandé de confier le Lenze MDSKSBS071-03 à un service spécialisé lorsque le moteur surchauffe, présente des à-coups, vibre, fait du bruit, perd du couple, présente un problème de sens de rotation ou ne redémarre pas après un arrêt. Un diagnostic rapide permet de déterminer si la source du problème est le servomoteur lui-même, le resolver, le frein, la partie mécanique, le câblage ou le système d’entraînement associé.

Cela est particulièrement important dans les services de maintenance, où la pression pour remettre la machine en fonctionnement le plus rapidement possible peut conduire à remplacer successivement différents éléments sans confirmer la véritable cause de la panne. Un diagnostic professionnel et le reconditionnement des composants permettent de réduire ce risque.

Votre Lenze MDSKSBS071-03 est en panne ? Confiez le servomoteur à un diagnostic. En fonction de l’état de l’appareil, il est possible de déterminer l’étendue de la réparation, d’évaluer les possibilités de reconditionnement et de décider s’il est plus rentable de réparer le moteur existant ou d’utiliser un appareil de remplacement. —> Confier la réparation
