Réparation du moteur intégré SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00

La réparation SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00 nécessite un diagnostic simultané du moteur, de l’électronique d’entraînement, de l’encodeur, du frein et de la communication avec le système PacDrive. Il ne s’agit pas d’un servomoteur classique raccordé à un amplificateur séparé dans l’armoire de commande, mais d’un servomoteur intégré ELAU / PacDrive iSH, dans lequel plusieurs systèmes critiques fonctionnent dans un boîtier compact.

Cela signifie qu’une panne visible sur la machine comme un problème d’axe peut avoir différentes origines. La cause peut être un endommagement des enroulements, une usure des roulements, une erreur d’encodeur, un problème de frein de maintien, une défaillance de l’électronique du bus DC, une perte de l’alimentation auxiliaire vingt-quatre volts ou une perturbation de la communication avec le contrôleur PacDrive.

Vous avez un problème avec un axe PacDrive iSH ? Envoyez le moteur intégré Schneider Electric à RGB Elektronika
pour diagnostic. Nous vérifions le système électrique, la partie mécanique, le retour d’information ainsi que l’électronique d’entraînement afin de déterminer si une réparation, une régénération, un remplacement de sous-ensembles ou une modernisation de la solution est possible.

Appelez : +48 717 500 983

SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00 – quel est ce moteur intégré et où est-il utilisé ?

Servomoteur intégré ELAU / PacDrive iSH dans une architecture décentralisée

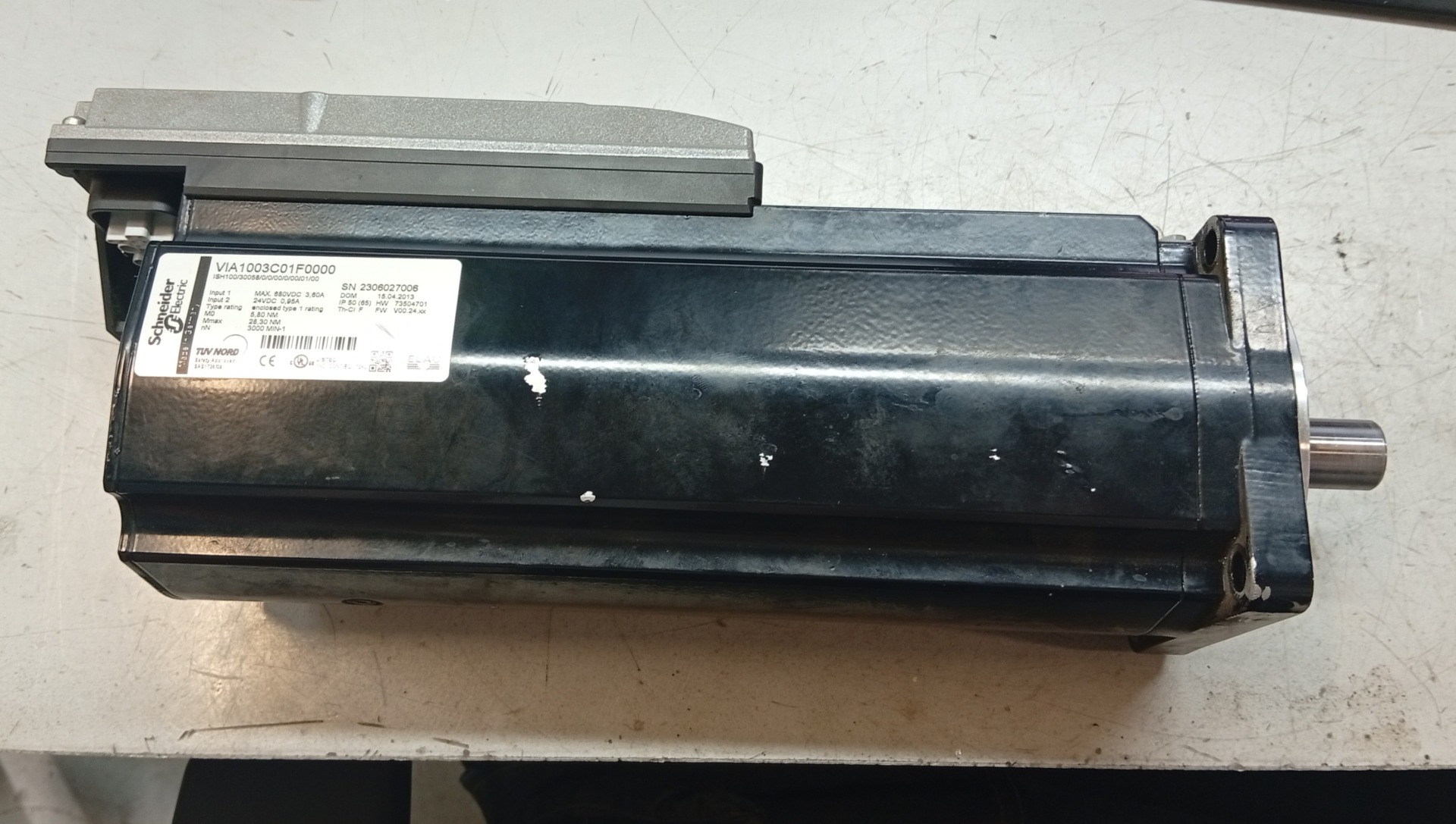

SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00 appartient à la famille des servomoteurs intégrés ELAU / PacDrive iSH. Cette conception associe un moteur synchrone, une électronique d’entraînement, un système de retour d’information et une interface de communication dans un seul boîtier. Grâce à cela, l’axe de la machine peut fonctionner sans servovariateur classique séparé installé dans l’armoire de commande.

Ces solutions sont utilisées notamment dans les machines d’emballage, de production, d’étiquetage, de dosage, de convoyage et de positionnement. L’architecture d’entraînement décentralisée réduit le câblage, limite l’extension de l’armoire de commande et permet de concevoir des machines avec de nombreux axes répartis directement au niveau de la mécanique.

Pour le service maintenance, cette conception a cependant une conséquence importante en matière de service. En cas de panne, il ne suffit pas de vérifier uniquement le moteur. L’appareil doit être considéré comme un servomoteur complet, qui comprend à la fois la partie électromagnétique, l’électronique de commande et l’étage de puissance.

Données techniques principales de l’ISH100/30058/0/0/00/0/00/01/00

La version ISH100/30058/0/0/00/0/00/01/00 est identifiée comme un servomoteur Schneider Electric / ELAU AG, associé à la désignation VIA1003C01F0000. Selon les données catalogue du marché des pièces de rechange, les paramètres suivants sont indiqués pour cette version :

• famille de l’appareil : ELAU / PacDrive iSH,
• type d’appareil : servomoteur intégré / moteur avec électronique d’entraînement,
• entrée principale : jusqu’à 680 V DC,
• courant : jusqu’à 3.6 A,
• alimentation auxiliaire : 24 V DC, jusqu’à 0.95 A,
• vitesse nominale : 3000 RPM,
• indice de protection indiqué pour cette version : IP50.

Avant la réparation, il est toujours recommandé de vérifier la désignation complète sur la plaque signalétique, la configuration de l’axe,
le type d’encodeur, l’utilisation du frein ainsi que le numéro associé à la version précise de l’appareil. Dans les systèmes PacDrive, même des modèles similaires peuvent différer par leurs paramètres mécaniques, électriques
ou de configuration.

Panne du moteur intégré ISH100 – symptômes visibles sur la machine

La panne du moteur intégré ISH100 se manifeste le plus souvent comme un problème d’axe machine. L’opérateur observe un arrêt de cycle, une erreur d’entraînement, une absence de référence ou un fonctionnement instable. Pour l’automaticien et le technicien de maintenance, il est toutefois important de déterminer si l’origine du problème se situe au niveau de la mécanique, des enroulements, de l’encodeur, du frein, de l’électronique de puissance ou de la communication.

Absence de disponibilité de l’axe et erreurs de communication PacDrive

L’un des symptômes typiques est l’absence de disponibilité de l’axe après la mise sous tension de la machine. L’entraînement peut ne pas signaler un statut correct, ne pas s’identifier dans le système ou générer des erreurs de communication avec le contrôleur PacDrive. Dans ce cas, il faut vérifier non seulement les câbles et les connecteurs, mais aussi l’électronique de commande, la section d’alimentation auxiliaire et les voies de signal.

Dans un servomoteur intégré, une défaillance de l’électronique peut ressembler à une panne du moteur lui-même. C’est pourquoi un remplacement mécanique sans mesures de l’électronique ne résout souvent pas le problème.

Perte de position, à-coups et problèmes d’encodeur

Si l’axe perd sa position, donne des à-coups au démarrage, ne maintient pas la synchronisation ou s’arrête pendant le positionnement, la cause peut provenir du système de retour d’information. La réparation de l’encodeur Schneider Electric ISH100 nécessite la vérification des signaux de retour, des connexions, de l’état de l’électronique de l’encodeur et de l’identification correcte de l’axe.

Un système de retour d’information mal restauré peut provoquer des erreurs de référencement, une perte de synchronisation et un nouvel arrêt de la ligne de production. C’est pourquoi, après réparation, il est indispensable de contrôler la stabilité du positionnement, et pas seulement de mesurer la résistance des enroulements.

Bruit, vibrations et signes d’usure mécanique

Les symptômes mécaniques comprennent le bruit des roulements, l’augmentation des vibrations, un fonctionnement irrégulier, une hausse de température et une dégradation de la qualité de mouvement de l’axe. Dans ce cas, il faut vérifier le roulement, la géométrie des pièces mécaniques, l’état de l’arbre, le frein ainsi que d’éventuelles traces de surcharge.

Le remplacement des roulements sans contrôle de l’encodeur, du frein et de l’électronique peut être insuffisant. Dans un servomoteur intégré, les défauts mécaniques et électroniques se superposent souvent, surtout après une longue période de fonctionnement dans une machine d’emballage ou de production.

Réparation du moteur intégré Schneider Electric – diagnostic, service
et régénération

Diagnostic du moteur intégré PacDrive avant réparation

Le diagnostic du moteur intégré PacDrive doit couvrir plusieurs zones simultanément. C’est essentiel, car une mauvaise évaluation de l’origine de la panne peut entraîner un remplacement inutile de pièces, un allongement de l’arrêt de production et le retour de la même panne après le remontage de l’appareil sur la machine.

Le périmètre de diagnostic de base doit comprendre :

• la mesure de la résistance des enroulements,
• le test de résistance d’isolement,
• le contrôle de la symétrie des phases,
• la vérification d’un claquage vers le corps,
• la vérification de l’état des connecteurs hybrides,
• le contrôle de la voie d’alimentation principale DC,
• la vérification de l’alimentation auxiliaire vingt-quatre volts DC,
• le diagnostic de l’encodeur et du système de retour d’information,
• le test du frein de maintien,
• l’inspection des cartes électroniques, des condensateurs, des composants de puissance et des voies de signal.

Avec les servomoteurs intégrés Schneider Electric, il est important de distinguer une panne mécanique
d’une panne électronique et de vérifier si l’entraînement coopérera de manière stable avec le système de commande après réparation.

Réparation de l’encodeur Schneider Electric ISH100 et contrôle du retour d’information

L’encodeur dans le servomoteur intégré fournit l’information de retour sur la position et le mouvement de l’axe.
Sa défaillance peut provoquer des erreurs de référencement, une perte de position, des à-coups incontrôlés, des problèmes
au démarrage ou l’absence d’identification correcte de l’entraînement.

Pendant la réparation, il faut vérifier si le problème concerne le système de retour d’information lui-même, les connexions, l’électronique de lecture, les perturbations du signal ou une configuration incorrecte. C’est particulièrement important dans les machines
où plusieurs axes fonctionnent de manière synchronisée et où l’arrêt d’un seul axe bloque tout le cycle de production.

Si, après un remplacement mécanique, l’entraînement continue à perdre sa position, le problème peut se situer dans l’encodeur
ou dans l’électronique. Dans ce cas, un diagnostic complet est nécessaire, et non un nouveau remplacement des roulements
ou des câbles sans confirmation de l’origine de la panne.

Service Schneider Electric ISH100 – que doit-il comprendre ?

Le service Schneider Electric ISH100 doit comprendre à la fois des travaux mécaniques, des mesures électriques et des tests de l’électronique. Dans le cas du modèle SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00, un processus de service typique peut inclure le démontage, l’évaluation de l’état mécanique, la mesure des enroulements, le contrôle des aimants, le test du frein, le diagnostic de l’encodeur et l’inspection des modules électroniques.

Côté électronique, on vérifie la section d’alimentation DC, les composants de puissance, les condensateurs, les circuits de commande, les connexions, les voies de signal et la communication. Ce n’est qu’après cette étape qu’il est possible de déterminer si l’appareil peut être réparé, régénéré, reconstruit partiellement ou remplacé.

Une fois les travaux de service terminés, des tests fonctionnels sous tension sont nécessaires. Il faut vérifier la communication avec le système de commande, le fonctionnement dans la plage de vitesse, la réaction à la charge, la température, la stabilité du positionnement ainsi que le bon fonctionnement du frein.

Quand la régénération ELAU PacDrive iSH est-elle pertinente ?

La régénération ELAU PacDrive iSH est pertinente lorsque le coût et le délai de réparation sont plus avantageux que l’achat d’un composant neuf ou difficile à obtenir. Cela concerne surtout les machines plus anciennes, les lignes de production avec de nombreux axes et les applications dans lesquelles le remplacement de l’appareil par un autre modèle nécessiterait des modifications mécaniques, électriques ou logicielles.

La régénération mérite d’être envisagée lorsque l’appareil présente des roulements endommagés, un frein défectueux, des composants électroniques, des connecteurs, une section d’alimentation ou un système de retour d’information endommagés, mais que le boîtier, les enroulements et la structure de base permettent encore une reconstruction. Chaque cas nécessite toutefois une évaluation individuelle après diagnostic.

Pour la maintenance, les trois critères les plus importants sont le délai de remise en service de la machine, la fiabilité après montage et la réduction du risque de nouvelle panne. C’est pourquoi la régénération doit se terminer
par des tests, et pas seulement par le remplacement des éléments visiblement endommagés.

Réparation, achat d’une pièce de rechange ou modernisation de l’axe ?

Toutes les pannes ne signifient pas qu’il faut immédiatement acheter un nouveau moteur intégré. Dans de nombreux cas, la réparation du moteur intégré Schneider Electric permet de réduire l’arrêt de production et les coûts. Il existe cependant des situations dans lesquelles il est utile de vérifier en parallèle la disponibilité d’une pièce de rechange, d’un appareil régénéré
ou la possibilité de moderniser l’axe.

La réparation est généralement une bonne option lorsque le maintien du modèle d’origine permet d’éviter des modifications
de la mécanique, du câblage et de la configuration de la machine. L’achat d’une pièce de rechange est à envisager lorsque l’appareil est nécessaire en urgence et que la réparation exige une reconstruction plus longue. La modernisation peut être justifiée lorsque
le modèle est difficile à obtenir, que les pannes se répètent et que la ligne de production exige une fiabilité accrue.

RGB Elektronika – réparation, service, régénération, rachat et modernisation des entraînements Schneider Electric

RGB Elektronika réalise la réparation, le service, la régénération et le diagnostic d’appareils d’automatisation industrielle et d’électronique d’entraînement. Dans le cas du SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00, l’expérience avec les servomoteurs, les moteurs intégrés, les encodeurs, les systèmes de puissance, la communication industrielle et les systèmes de contrôle de mouvement est particulièrement importante.

Notre service reçoit notamment des servomoteurs, variateurs de fréquence, alimentations, automates PLC, panneaux HMI, modules I/O, encodeurs, démarreurs progressifs, convertisseurs, électronique de commande et composants issus de machines de production. Cela permet une analyse plus large de la panne, et pas seulement l’évaluation d’un seul élément déconnecté.

Contactez RGB Elektronika si vous avez besoin d’un service pour SCHNEIDER ELECTRIC ISH100/30058/0/0/00/0/00/01/00 –> Demander une réparation
