Réparation des moteurs pour centrales de traitement d’air. Comment savoir si le moteur du ventilateur d’une centrale de traitement d’air nécessite une intervention de service ?

La réparation des moteurs de ventilateurs dans les centrales de traitement d’air est nécessaire lorsque le ventilateur ne démarre pas, fonctionne de manière instable, consomme un courant trop élevé, surchauffe, génère un bruit de roulement, provoque le déclenchement des protections ou signale des erreurs du variateur de fréquence ou du module EC. Dans la pratique de la maintenance, chaque panne ne signifie pas immédiatement qu’il faut remplacer l’ensemble du groupe. Il est souvent possible d’effectuer un diagnostic, une régénération, une réparation électronique, un remplacement des roulements, un rebobinage du moteur HVAC ou une modernisation du système d’entraînement.

Le moteur du ventilateur dans une centrale de traitement d’air fonctionne généralement en continu ou pendant de nombreuses heures. Il est exposé à une charge aérodynamique variable, à l’encrassement de la turbine, à l’empoussièrement des filtres, à l’humidité, à une température élevée, aux vibrations et aux changements fréquents de vitesse de rotation. C’est pourquoi les symptômes de panne peuvent provenir aussi bien du moteur lui-même que du variateur de fréquence, de l’automatisation HVAC, du module EC, des câbles, des protections, du condensateur, du système de commande ou de l’installation aéraulique.

Vous avez un problème avec un ventilateur dans une centrale HVAC ? RGB Elektronika réalise le diagnostic, la réparation, le service, la régénération, le rachat et la modernisation de moteurs de ventilateurs ainsi que de l’électronique industrielle associée. Une vérification rapide permet de limiter le risque d’arrêt de l’installation et le remplacement inutile de sous-ensembles fonctionnels.

Appelez : +48 717 500 983

Symptômes de panne du moteur de ventilateur dans une centrale de traitement d’air

Le ventilateur ne démarre pas malgré le signal

Le signal de panne le plus fréquent est une situation dans laquelle le ventilateur ne démarre pas, alors que le contrôleur de la centrale de traitement d’air envoie un signal de fonctionnement. Dans ce cas, il ne faut pas supposer immédiatement que le moteur est endommagé. Le diagnostic doit commencer par des mesures électriques de base et par le contrôle de la chaîne de commande.

Il convient d’abord de vérifier :

• la présence de la tension d’alimentation aux bornes du moteur,
• la conformité de la mise à la terre PE,
• la continuité des câbles d’alimentation et de commande,
• l’état des protections contre les surintensités, des contacteurs et des relais,
• le signal de démarrage provenant de l’automatisation de la centrale,
• le fonctionnement du variateur de fréquence, du démarreur progressif ou du module EC,
• les résistances mécaniques de la turbine et l’état de l’installation aéraulique.

Dans le cas des moteurs EC/BLDC, utilisés notamment dans les ventilateurs ebm-papst, deux conditions de fonctionnement doivent généralement être remplies : la présence d’une alimentation haute tension et un signal de commande correct, par exemple 0-10 V, PWM, entrée enable ou communication MODBUS. L’absence de l’un de ces signaux peut ressembler à un moteur de ventilateur endommagé, alors que le problème se situe au niveau de l’automatisation ou du câblage.

Moteur de ventilateur endommagé – symptômes électriques, mécaniques et thermiques

Les symptômes de panne du moteur de ventilateur peuvent apparaître progressivement ou soudainement. Dans de nombreuses usines, le premier signal est une baisse de performance de la ventilation, une alarme de l’automatisation du bâtiment, une erreur du variateur de fréquence ou une augmentation de la température dans la zone de production desservie. Plus le diagnostic du moteur de ventilateur est effectué rapidement, plus les chances de réparation sans dommages secondaires sont élevées.

Les symptômes typiques incluent :

• absence de démarrage du ventilateur,
• fonctionnement par impulsions ou arrêt après quelques secondes,
• vitesse instable et fluctuations de rotation,
• déclenchement des protections contre les surintensités ou différentielles,
• augmentation de la consommation de courant par rapport aux données nominales,
• surchauffe du carter du moteur,
• odeur d’isolation des enroulements surchauffée,
• bruit de roulement, frottement, raclement ou vibrations,
• baisse du débit d’air à la même vitesse de rotation,
• erreurs du variateur de fréquence, alarmes de surcharge ou messages du module EC.

Dans la pratique industrielle, il ne faut pas ignorer l’augmentation de température, les bruits inhabituels et le courant élevé. Ces symptômes peuvent indiquer une usure des roulements, un endommagement des enroulements, des courts-circuits entre spires, une dégradation de l’isolation, une surcharge aérodynamique, un encrassement de la turbine ou un problème de régulation de vitesse.

Moteurs AC, à variateur et EC/BLDC – pourquoi le diagnostic est-il différent ?

Différents types d’entraînements sont utilisés dans les centrales de traitement d’air. Les plus fréquents sont les moteurs asynchrones AC alimentés directement, les moteurs AC commandés par variateur de fréquence et les moteurs EC/BLDC avec électronique de commutation intégrée. Chacune de ces conceptions exige une approche de service différente.

Dans les moteurs AC, le diagnostic comprend principalement la mesure de la résistance des enroulements, de la résistance d’isolement par rapport au PE, du courant de phase, de l’asymétrie des tensions, de la température de fonctionnement, du condensateur dans les moteurs monophasés ainsi que de l’état des roulements. Si le moteur fonctionne avec un variateur de fréquence, il faut également vérifier les paramètres des rampes, la fréquence de sortie, le courant de surcharge, le blindage des câbles, le filtrage CEM et les éventuels claquages d’isolement provoqués par les impulsions PWM.

Dans les moteurs EC, la panne peut concerner non seulement la partie électromécanique, mais aussi le régulateur de vitesse intégré, l’électronique de puissance, le circuit d’alimentation, l’entrée analogique 0-10 V, l’entrée PWM, la communication MODBUS, l’entrée enable, les capteurs Hall, les protections thermiques ou les circuits de signalisation d’alarme. C’est pourquoi le diagnostic des moteurs de ventilateurs ebm-papst et d’autres entraînements EC doit couvrir à la fois la partie mécanique et la partie électronique.

Réparation des moteurs ebm-papst et diagnostic des modules EC

La réparation des moteurs ebm-papst nécessite la vérification de l’alimentation, des signaux de commande, de l’électronique EC et de l’état mécanique de la turbine. Dans ce type de ventilateurs, le problème peut apparaître dans le module de commande, l’étage de puissance, la voie de communication, les capteurs de positionnement ou les protections thermiques. Les symptômes peuvent inclure l’absence de réaction au signal 0-10 V, le fonctionnement uniquement dans une plage de rotation sélectionnée, des erreurs de communication, l’arrêt après le démarrage ou un fonctionnement irrégulier sous charge.

Le service des moteurs de ventilateurs ebm-papst doit comprendre le test des entrées de commande, la mesure de l’alimentation AC/DC, le contrôle des signaux d’alarme, l’évaluation de l’électronique de puissance, la vérification des roulements, des jeux, des résistances de la turbine ainsi qu’un test de fonctionnement sur toute la plage de régulation. Dans de nombreux cas, la réparation du module EC ou la régénération de la partie mécanique permet de remettre l’appareil en service sans acheter un nouveau ventilateur.

Quand le problème ne vient-il pas du moteur, mais de l’installation HVAC ?

Toute alarme de ventilateur ne signifie pas forcément une panne du moteur. Dans les centrales de traitement d’air, les causes fréquentes de surcharge sont des filtres encrassés, des registres fermés, un échangeur contaminé, une résistance accrue des conduits, un mauvais réglage de l’automatisation ou des paramètres incorrects du variateur de fréquence. Le moteur peut consommer un courant trop élevé parce que le système d’air fonctionne en dehors de sa plage de conception.

C’est pourquoi, avant de remplacer le moteur, il vaut la peine de comparer les mesures électriques avec l’état réel de l’installation. Si, après avoir déconnecté l’entraînement de la charge, un courant élevé, un fonctionnement irrégulier, du bruit, une température excessive ou une faible résistance d’isolement persistent, le moteur doit être confié au service.

Diagnostic, réparation et service des moteurs de ventilateurs HVAC

Diagnostic du moteur de ventilateur étape par étape

Le diagnostic du moteur de ventilateur doit être réalisé méthodiquement. Le remplacement chaotique de pièces augmente le coût de la réparation et peut ne pas supprimer la cause de la panne. Dans les usines de production, il est particulièrement important de distinguer rapidement si le problème concerne le moteur, le variateur de fréquence, le module EC, l’automate PLC, le panneau HMI, l’alimentation, le module I/O, la communication industrielle ou l’installation de ventilation elle-même.

Le processus de diagnostic de base comprend :

• l’identification du moteur à partir de la plaque signalétique et du numéro fabricant,
• la vérification de l’alimentation, du PE, des protections et des câbles,
• la mesure de la résistance des enroulements et de la résistance d’isolement,
• la mesure du courant de phase et la comparaison avec les données nominales,
• le contrôle du condensateur dans les moteurs monophasés,
• la vérification du variateur de fréquence, des rampes, de la fréquence et des erreurs de surcharge,
• le contrôle du signal 0-10 V, PWM, enable ou MODBUS dans les moteurs EC,
• l’évaluation de l’état des roulements, de la turbine, des encrassements, des jeux et des vibrations,
• le test de fonctionnement sous charge après réparation.

Après le service, les tests fonctionnels sont essentiels : mesure du courant, de la température, des vibrations, de la vitesse de rotation, de la réaction au signal de commande et de la stabilité de fonctionnement sur toute la plage de régulation. Seule une telle vérification permet d’évaluer si la réparation du moteur de ventilateur est efficace dans des conditions proches du fonctionnement réel.

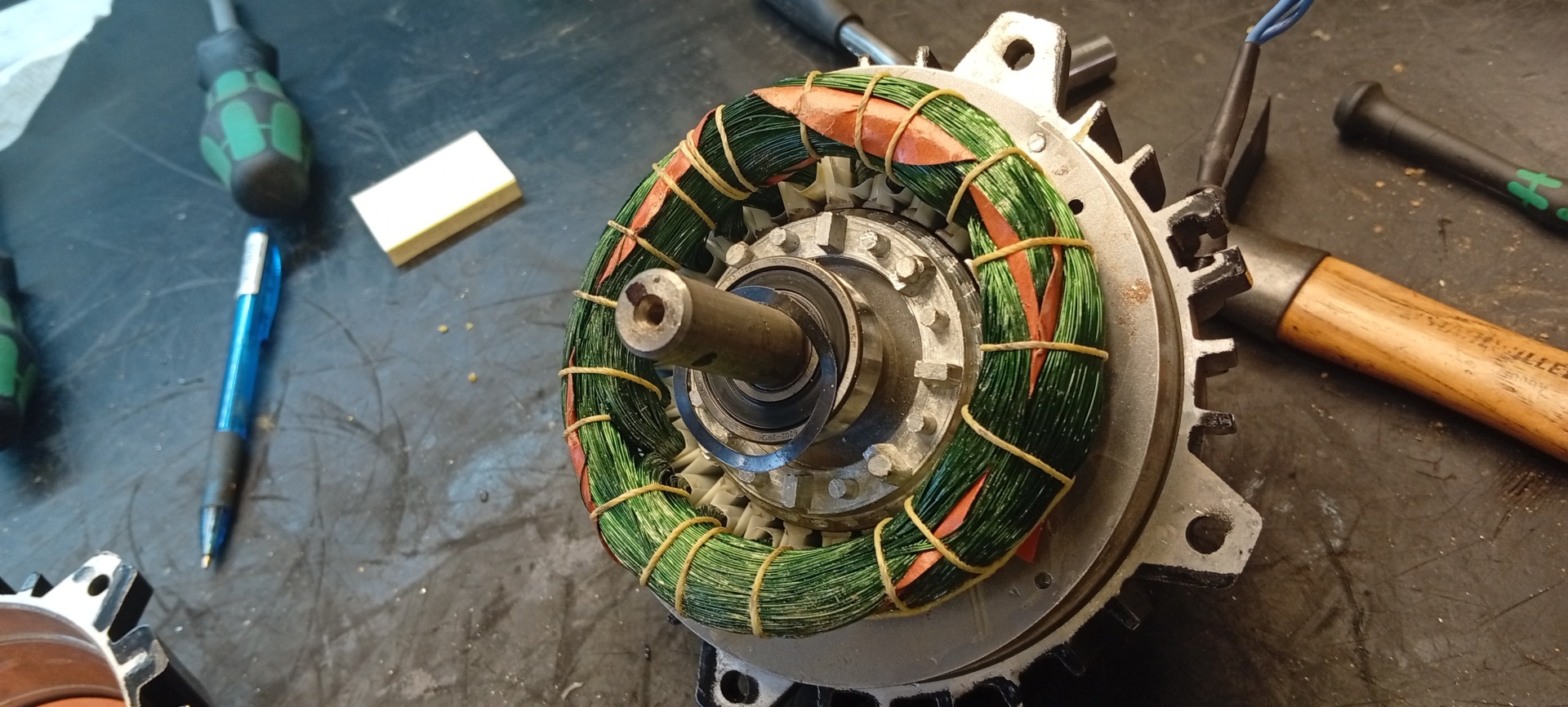

Rebobinage des moteurs HVAC, remplacement des roulements et réparation de l’électronique EC

L’étendue de la réparation dépend du type de moteur et de la nature de l’endommagement. Dans les moteurs AC, on réalise souvent le remplacement des roulements, le nettoyage, le séchage, la régénération des connexions, la mesure d’isolement ainsi que le rebobinage des moteurs HVAC. Le rebobinage des moteurs de ventilateurs est pertinent lorsque les enroulements sont endommagés, mais que le noyau, le corps, le rotor et les éléments mécaniques restent aptes à une exploitation ultérieure.

Dans les moteurs avec variateur de fréquence, en plus de la partie mécanique, il faut vérifier l’influence de l’alimentation impulsionnelle sur l’isolation des enroulements. Les surtensions, les câbles moteur longs, un blindage incorrect ou l’absence de filtres peuvent provoquer des claquages, des perturbations CEM et des erreurs récurrentes du variateur. Dans une telle situation, le simple remplacement du moteur peut ne pas suffire si la cause de l’endommagement n’est pas éliminée.

Dans les moteurs EC, le service peut inclure la réparation de l’électronique de commande, de l’étage de puissance, de la voie d’alimentation, des entrées analogiques, de la communication, des capteurs et des éléments mécaniques. C’est particulièrement important dans les ventilateurs intégrés, où l’achat d’un ensemble complet neuf peut être coûteux et la disponibilité en stock limitée.

Réparation, régénération ou achat d’un remplacement – que choisir en cas de panne de la centrale ?

La décision entre réparation, régénération et achat d’un remplacement dépend du temps d’arrêt, de la disponibilité de l’appareil, du coût d’un nouveau moteur, de l’état technique des sous-ensembles et du caractère critique de la centrale de traitement d’air pour le processus de production. Dans de nombreux cas, le service des moteurs de ventilateurs est plus avantageux que l’achat d’un nouvel élément, en particulier lorsque le moteur possède une fixation atypique, un module EC dédié, des paramètres de commande spécifiques ou un long délai de livraison.

La réparation est pertinente lorsque :

• le moteur est difficilement disponible en tant que produit neuf,
• le coût d’un nouveau ventilateur est élevé,
• les roulements, le condensateur, les connexions ou l’électronique sont défectueux,
• le rebobinage des enroulements est possible,
• le délai de réparation est plus court que le délai de livraison d’un nouvel appareil,
• vous souhaitez conserver le modèle d’origine et les paramètres de la centrale.

L’achat d’un remplacement mérite d’être envisagé lorsque les dommages sont importants, que le moteur a subi plusieurs surchauffes, qu’un grave dommage mécanique s’est produit ou que la modernisation de l’entraînement améliorera la fiabilité et l’efficacité énergétique du système. Dans ce cas, le choix du modèle approprié doit tenir compte de la puissance, de la tension, du courant, de la vitesse de rotation, du mode de commande, de la communication, des dimensions, de la fixation, du sens du flux d’air et de la compatibilité avec l’automatisation de la centrale.

Service des moteurs de ventilateurs chez RGB Elektronika – comment réduire les arrêts ?

La panne du moteur de ventilateur dans une centrale de traitement d’air peut arrêter la ventilation du process, détériorer les conditions de fonctionnement des machines, augmenter la température dans le hall, déclencher des alarmes BMS ou HVAC et entraîner un arrêt de production. C’est pourquoi un diagnostic rapide est plus important qu’un remplacement aléatoire des composants.

RGB Elektronika accompagne les départements maintenance, production, achats et service dans la gestion des pannes d’automatisation et d’électronique industrielle. Outre la réparation des moteurs pour ventilateurs, il est possible de vérifier des variateurs de fréquence, alimentations, automates PLC, panneaux HMI, modules I/O, convertisseurs, circuits de puissance, codeurs, électronique de commande et éléments de communication industrielle.

Contactez RGB Elektronika si vous avez besoin d’un diagnostic, d’une réparation, d’une régénération, d’un rebobinage, d’un rachat ou d’une modernisation d’un moteur de ventilateur pour centrale de traitement d’air. Préparez une photo de la plaque signalétique, une description des symptômes, des informations sur la centrale, le variateur de fréquence ou le module EC ainsi que les messages d’erreur. Cela accélérera l’évaluation technique et le choix de la meilleure solution. —> Demander une réparation
