Réparation de variateurs de fréquence et de moteurs pour systèmes de ventilation. Comment reconnaître si la panne dans un système de ventilation provient du moteur ou du variateur qui le commande ?

Le service des variateurs et moteurs pour HVAC devrait commencer par le diagnostic de toute la chaîne d’entraînement, et non par le remplacement automatique du moteur ou du variateur. Dans les systèmes de ventilation mécanique, le problème peut provenir du variateur HVAC, du moteur de ventilateur, du câble moteur, des protections, de l’alimentation, de l’encodeur, des capteurs, des roulements ou de la charge mécanique du ventilateur lui-même. C’est pourquoi un diagnostic correct consiste à diviser le système en sections et à contrôler chacune d’elles séparément.

Pour le service maintenance, le plus important est de déterminer rapidement si la source de la panne est le variateur qui commande le ventilateur ou le moteur de ventilateur HVAC. Une erreur visible sur le panneau du variateur ne signifie pas toujours que le variateur est endommagé. Souvent, le variateur signale seulement un problème provoqué par le moteur, le câble, une surcharge mécanique, un rotor bloqué, l’humidité dans les enroulements ou des roulements endommagés.

Chez RGB Elektronika, nous diagnostiquons et réparons les variateurs, moteurs et équipements électroniques industriels utilisés dans les systèmes de ventilation, centrales HVAC, lignes de production, sites industriels et installations d’automatisation. Si une panne de ventilation arrête le processus, provoque des alarmes ou réduit le rendement, il vaut la peine de vérifier tout l’entraînement avant de commander le mauvais composant.

Appelez : +48 717 500 983

Comment reconnaître une panne de variateur HVAC ou de moteur de ventilateur ?

Pourquoi une erreur de l’entraînement du ventilateur ne signifie-t-elle pas toujours un moteur endommagé ?

Dans un système de ventilation mécanique, le variateur, le moteur et le ventilateur forment une seule chaîne d’entraînement. Si le ventilateur ne démarre pas, fonctionne de manière instable ou s’arrête au démarrage, la cause peut se trouver à plusieurs endroits. Un système typique doit être séparé, pour le diagnostic, en :

• alimentation du variateur, y compris protections, contacteurs, fusibles et qualité de la tension,
• circuit intermédiaire DC du variateur, c’est-à-dire DC link et condensateurs,
• module de puissance du variateur et sortie U/V/W,
• câble moteur entre le variateur et le moteur,
• enroulements du moteur et résistance d’isolement,
• roulements, arbre, ventilateur de refroidissement et refroidissement du moteur,
• partie mécanique du ventilateur : roue, registres, filtres, carter et résistances au flux d’air.

Si le diagnostic se limite à un seul élément, il est facile de commettre une erreur coûteuse. Le remplacement du variateur ne résoudra pas le problème si le moteur présente un défaut à la terre. Le remplacement du moteur n’aidera pas si le module IGBT, le circuit de mesure du courant ou la commande du variateur est endommagé.

Comment reconnaître les pannes d’un variateur HVAC à partir des alarmes et du comportement de l’entraînement ?

Les symptômes qui indiquent plus souvent un problème du côté du variateur HVAC sont :

• absence de réaction au signal START malgré une alimentation correcte,
• erreurs visibles sur le panneau HMI du variateur ou sur le pupitre opérateur,
• fonctionnement instable lors du changement de fréquence de consigne,
• arrêt de l’entraînement pendant le démarrage ou le freinage,
• absence de réponse correcte au signal 0–10 V ou 4–20 mA,
• problèmes de communication avec BMS, PLC, Modbus, BACnet ou modules I/O,
• surchauffe du variateur malgré un fonctionnement dans la plage de charge admissible,
• alarmes répétées malgré le moteur déconnecté.

Erreurs typiques des variateurs HVAC : overcurrent, ground fault, motor phase loss et DC bus fault

Les variateurs HVAC, tels que les entraînements utilisés dans les centrales de traitement d’air, les ventilateurs d’extraction et les installations industrielles, surveillent de nombreux états de fonctionnement. Les alarmes typiques rencontrées lors de pannes du système de ventilateur sont :

• overcurrent – surcharge, court-circuit, rampe de démarrage trop rapide, ventilateur bloqué ou endommagement du module de puissance,
• overvoltage – tension trop élevée dans le circuit DC, problème au freinage ou alimentation instable,
• undervoltage – chute de tension d’alimentation, problème de protection, de contacteur ou d’alimentation de l’armoire,
• ground fault – défaut à la terre dans le moteur, le câble moteur ou la voie de sortie du variateur,
• motor phase loss – absence d’une phase en sortie, câble, borne, enroulement ou module du variateur endommagé,
• DC bus fault – problème avec le circuit intermédiaire, les condensateurs DC link ou la mesure de tension,
• overtemperature – température trop élevée du variateur, refroidissement encrassé, ventilateur du variateur défectueux ou surcharge,
• communication fault – erreur de communication avec le BMS, l’automate PLC, le panneau HMI ou le réseau industriel.

Il est particulièrement important de savoir si l’alarme apparaît immédiatement après la commande START, seulement après la montée en régime, lors du changement de fréquence de consigne ou après un fonctionnement prolongé. Le moment d’apparition de l’erreur réduit la zone de diagnostic.

Signaux de commande, BMS, Modbus/BACnet et paramètres de l’entraînement

Toutes les pannes ne ressemblent pas à un module de puissance endommagé. Dans les systèmes HVAC, les problèmes sont aussi souvent causés par des signaux de commande incorrects, une perte de communication, des paramètres d’entraînement incorrects ou des réglages modifiés après une intervention de service précédente.

Lors du diagnostic d’un variateur pour systèmes de ventilation, il faut vérifier :

• si le variateur reçoit la commande START de l’automatisation, du panneau, du BMS ou de l’entrée numérique,
• si le signal de consigne 0–10 V ou 4–20 mA se trouve dans la plage correcte,
• si la communication Modbus, BACnet ou un autre bus industriel ne signale pas d’erreurs,
• si les bonnes sources de commande sont actives : local, distant, Auto/Hand/Off,
• si les paramètres des rampes de démarrage et de freinage sont adaptés à l’inertie du ventilateur,
• si le mode de commande V/f ou vector correspond au type de moteur et à l’application,
• si les données moteur saisies dans le variateur sont conformes à la plaque signalétique,
• si les contacteurs de by-pass, protections et verrouillages de sécurité fonctionnent correctement.

Erreurs d’axe, de communication, d’encodeurs et d’initialisation de la commande

Le soupçon d’une panne de moteur HVAC apparaît le plus souvent lorsque le ventilateur fonctionne plus bruyamment que d’habitude, le système perd en rendement, le moteur surchauffe ou le variateur signale une surcharge. Dans de tels cas, l’alarme du variateur seule ne suffit pas pour établir le diagnostic. Il faut vérifier l’état électrique et mécanique du moteur.

Les symptômes indiquant plus souvent une panne du moteur de ventilateur HVAC sont :

• fonctionnement bruyant, bourdonnement, frottement ou bruit inhabituel au démarrage,
• augmentation des vibrations sur le carter du moteur ou du ventilateur,
• jeu perceptible sur l’arbre,
• surchauffe du corps du moteur,
• odeur d’isolant surchauffé,
• démarrage difficile ou impossibilité d’atteindre la vitesse de consigne,
• déclenchement de la protection thermique,
• consommation de courant déséquilibrée sur les phases,
• baisse du rendement du ventilateur malgré une commande correcte depuis le variateur.

Si le variateur HVAC ne réagit pas à START ou perd la commande depuis le BMS, le problème peut concerner l’électronique de commande, les entrées/sorties, la communication ou la configuration. Dans ce cas, il vaut la peine d’effectuer un diagnostic du variateur avant de le considérer comme opérationnel uniquement parce que l’écran s’allume et qu’il est alimenté.

Bruit, vibrations, surchauffe et consommation de courant déséquilibrée

Dans les systèmes de ventilateurs, le bruit et les vibrations comptent parmi les signaux d’alerte les plus importants. Ils peuvent indiquer l’usure des roulements, un déséquilibrage de la roue, un endommagement de l’arbre, un frottement d’éléments mécaniques ou une surcharge résultant des conditions de fonctionnement de l’installation.

Le moteur de ventilateur peut également surchauffer lorsqu’il fonctionne trop longtemps à basse fréquence et avec un refroidissement propre insuffisant. Dans les entraînements régulés par variateur, il faut vérifier si le moteur est adapté à ce mode de fonctionnement et si les paramètres de l’application n’imposent pas un fonctionnement hors de la plage sûre.

Une consommation de courant déséquilibrée sur les phases peut indiquer un problème d’enroulements, de connexion, de câble, de bornes, d’alimentation ou de sortie du variateur. C’est pourquoi la mesure des courants de phase doit être interprétée avec la mesure de la résistance des phases, de la résistance d’isolement et le contrôle du câble moteur.

Endommagement de l’isolement, défaut à la terre et usure des roulements

Les pannes typiques des moteurs de ventilateurs HVAC comprennent l’usure des roulements, l’endommagement de l’isolement des enroulements, les courts-circuits entre spires, le défaut à la terre, l’humidité, l’encrassement des enroulements, l’endommagement du ventilateur de refroidissement et la surcharge mécanique de la roue du ventilateur.

L’un des premiers essais électriques du moteur est la mesure de la résistance d’isolement des enroulements. Elle permet d’évaluer si le moteur peut encore être testé en toute sécurité et si l’enroulement ne présente pas de défaut à la terre. Si un moteur dont l’isolement est endommagé est reconnecté au variateur, il peut déclencher des alarmes ground fault, overcurrent ou provoquer d’autres dommages dans le circuit de puissance.

Variateur ou moteur de ventilateur – tableau des symptômes pour la maintenance

Symptôme dans le système de ventilation	Cause la plus probable	Que vérifier en premier ?
Absence de réaction à START	Variateur, commande, BMS, entrées numériques	Alimentation du variateur, commande START, mode Auto/Hand/Off, entrées I/O
Alarme overcurrent immédiatement après le démarrage	Moteur, câble, ventilateur bloqué ou module de puissance du variateur	Déconnecter le moteur, vérifier le câble, les enroulements, la sortie U/V/W et les modules IGBT
Ground fault après raccordement du moteur	Défaut d’isolement du moteur ou du câble	Résistance d’isolement des enroulements et du câble moteur
Motor phase loss	Câble, bornes, enroulement ou sortie du variateur	Connexions U/V/W, résistance des phases, mesure des courants, module de puissance
Fonctionnement bruyant et vibrations	Moteur, roulements, roue du ventilateur, mécanique	Roulements, jeu de l’arbre, équilibrage, charge mécanique
Surchauffe du moteur	Moteur, surcharge, refroidissement, paramètres du variateur	Courants de phase, température, fréquence de fonctionnement, refroidissement, filtres encrassés
L’erreur reste après déconnexion du moteur	Variateur	Module de puissance, DC link, mesure du courant, électronique de commande
L’erreur disparaît après déconnexion du moteur	Moteur, câble ou mécanique du ventilateur	Enroulements, isolement, câble moteur, roulements, roue et charge

Diagnostic, réparation et service des variateurs et moteurs pour systèmes de ventilation

Diagnostic des variateurs pour systèmes de ventilation étape par étape

Le diagnostic des variateurs pour systèmes de ventilation doit inclure à la fois la partie puissance et la commande. Dans les applications HVAC, le variateur ne régule pas seulement la vitesse du moteur, mais communique souvent avec l’automatisation du bâtiment ou industrielle, réagit aux signaux des capteurs, gère les modes local et distant et surveille les surcharges.

Le périmètre de base du diagnostic d’un variateur HVAC comprend :

• vérification de l’alimentation d’entrée et des protections,
• contrôle de la tension dans le circuit intermédiaire DC,
• analyse de l’historique des alarmes et des paramètres de fonctionnement,
• mesure des courants de sortie et de la symétrie des phases U/V/W,
• contrôle des modules IGBT et de la partie puissance,
• contrôle des condensateurs DC link, du redresseur et des circuits de mesure,
• vérification des ventilateurs de refroidissement du variateur et du bon passage de l’air de refroidissement,
• contrôle des entrées analogiques 0–10 V et 4–20 mA,
• contrôle des entrées/sorties numériques, relais et verrouillages,
• vérification de la communication avec BMS, PLC, Modbus, BACnet ou panneau HMI,
• contrôle des paramètres moteur, des rampes, du mode de commande et des limites de courant.

Si le variateur signale une erreur de surcharge ou de court-circuit immédiatement après le démarrage, il faut déconnecter le moteur et vérifier séparément le variateur, le câble moteur et le moteur. Si l’alarme reste active malgré le moteur déconnecté, le soupçon se porte sur le variateur : module de puissance, système de mesure du courant, circuit DC ou électronique de commande.

Diagnostic des moteurs pour systèmes de ventilation étape par étape

Le diagnostic des moteurs pour systèmes de ventilation doit prendre en compte à la fois les mesures électriques et l’état mécanique. Un moteur de ventilateur peut présenter des paramètres corrects à l’arrêt, mais générer des problèmes sous charge, à température élevée, à une fréquence de fonctionnement donnée ou après une période de fonctionnement prolongée.

Le diagnostic d’un moteur de ventilateur HVAC devrait comprendre :

• inspection de la plaque signalétique, des câbles, des bornes et du carter,
• mesure de la résistance d’isolement des enroulements,
• mesure de la résistance des phases et évaluation de la symétrie des enroulements,
• test de défaut à la terre,
• contrôle du câble moteur entre le variateur et le moteur,
• mesure des courants de phase pendant le fonctionnement,
• évaluation de la température du corps et des conditions de refroidissement,
• contrôle des roulements, des jeux, de l’arbre et du ventilateur de refroidissement,
• analyse des vibrations et du bruit,
• vérification de la charge mécanique du ventilateur, des filtres, des registres et de la roue.

Dans les ventilateurs industriels et les centrales de ventilation, il faut se rappeler que des filtres encrassés, des registres fermés, une roue endommagée ou un flux d’air bloqué peuvent surcharger le moteur et provoquer des alarmes du variateur. C’est pourquoi le diagnostic doit couvrir non seulement l’électricité, mais aussi les conditions de fonctionnement de l’installation.

Quand la réparation est-elle pertinente et quand le remplacement ou la modernisation est-il préférable ?

La décision de réparer, remplacer ou moderniser dépend du type d’appareil, de la disponibilité des pièces, de l’âge de l’entraînement, du coût d’arrêt et de l’état de l’ensemble du système. Dans de nombreux cas, la réparation d’un variateur HVAC ou la régénération d’un moteur de ventilateur est plus rapide et plus rentable que l’achat d’un nouvel appareil, surtout lorsque l’entraînement fait partie d’une armoire de commande plus grande ou d’une installation plus ancienne.

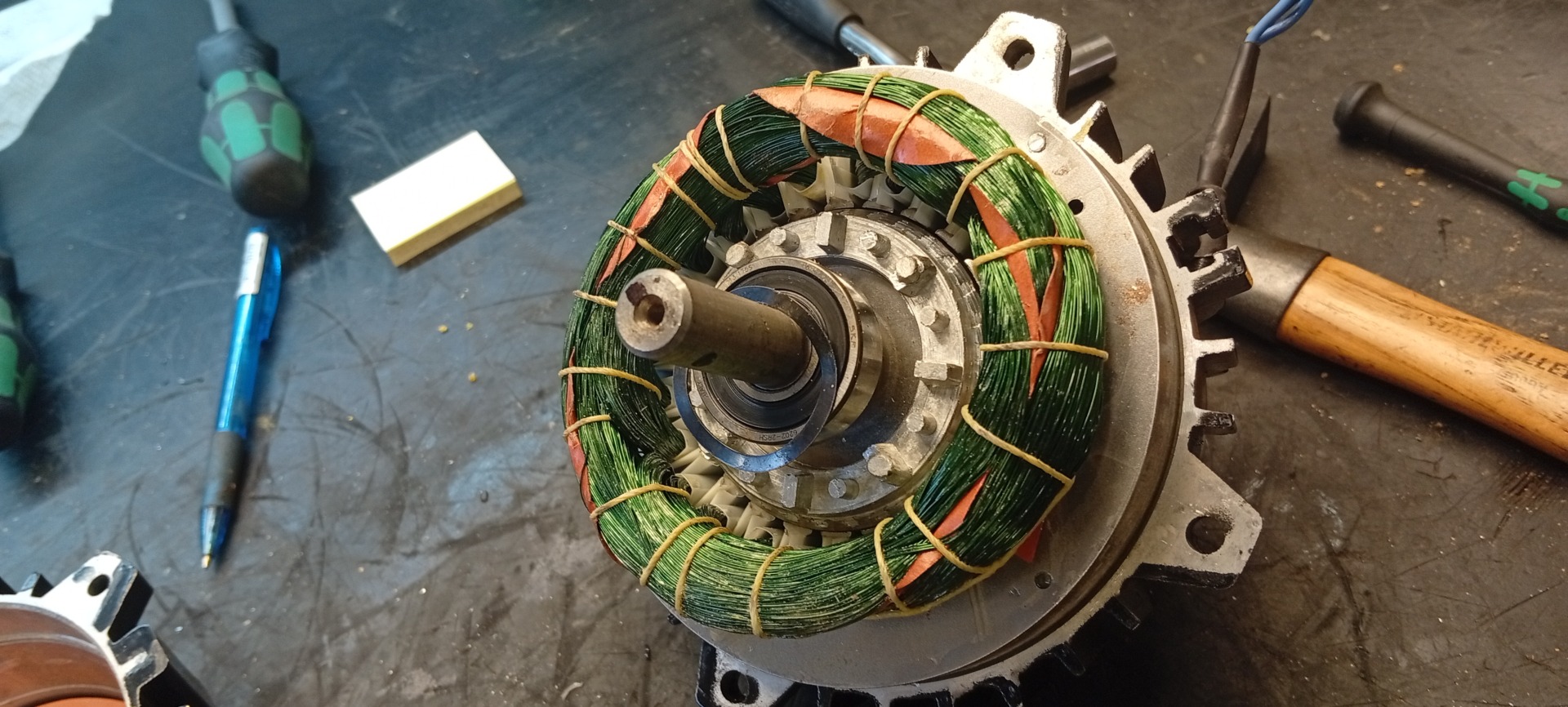

Réparation et régénération du moteur de ventilateur HVAC

La réparation du moteur de ventilateur est pertinente lorsque la panne concerne les roulements, le ventilateur de refroidissement, les connexions, l’encrassement, l’humidité ou un isolement qui peut encore être rétabli dans un état sûr. En cas de dommages plus importants, des travaux de régénération sont également possibles : rebobinage, remplacement des roulements, nettoyage, séchage, imprégnation et essais finaux.

La régénération est particulièrement importante lorsque le moteur possède une fixation atypique, un arbre spécial, un carter dédié, un équivalent difficile à trouver ou lorsqu’il fait partie d’une ancienne centrale de ventilation. Dans de telles situations, l’achat d’un nouveau moteur peut prolonger l’arrêt davantage qu’une réparation.

Réparation du variateur HVAC et contrôle du circuit de puissance

La réparation d’un variateur HVAC peut inclure le diagnostic et le remplacement des éléments de la partie puissance, des modules IGBT, des condensateurs DC link, du redresseur, des ventilateurs de refroidissement, des circuits de mesure, de l’alimentation auxiliaire, des entrées/sorties de commande et de l’électronique de communication. Le contrôle des paramètres est également important, car une configuration incorrecte peut provoquer des surcharges même après une réparation matérielle.

Si le variateur fonctionne dans une application de ventilation, il faut vérifier les rampes, les limites de courant, la caractéristique V/f, le mode vector, les données moteur, la source de consigne et le mode de commande depuis le BMS ou le PLC. Sans cette vérification, le variateur réparé peut reprendre le fonctionnement dans les mêmes conditions qui ont provoqué la panne.

Modernisation de l’entraînement du ventilateur et choix de la pièce de remplacement

La modernisation est une bonne solution lorsque le variateur est obsolète, difficile à obtenir, réparé à plusieurs reprises ou ne coopère plus correctement avec l’automatisation de l’usine. Elle peut inclure le choix d’un nouveau variateur HVAC, la modification des paramètres de commande, l’adaptation de la communication, le remplacement du câble moteur, l’amélioration du refroidissement de l’armoire ou l’adaptation des protections.

Dans les anciens systèmes de ventilation, le choix d’un remplacement doit tenir compte non seulement de la puissance du moteur, mais aussi de la tension d’alimentation, du courant nominal, de la plage de fréquence, du mode de commande, de la communication, des conditions environnementales, de l’emplacement de montage et des exigences de l’application. Un variateur mal choisi peut démarrer le ventilateur, mais provoquer un fonctionnement instable, une surchauffe du moteur ou des alarmes répétées.

Service de la ventilation mécanique et coût d’un arrêt de production

Dans les sites industriels, une panne de ventilation mécanique peut affecter non seulement le confort de travail, mais aussi la sécurité du processus, la température du hall, l’évacuation des contaminants, le fonctionnement des machines, la stabilité de la production et la conformité aux exigences technologiques. C’est pourquoi un diagnostic tardif de l’entraînement du ventilateur peut générer des coûts plus élevés que la réparation du variateur ou du moteur lui-même.

Pour la maintenance, il est important de répondre rapidement à trois questions :

• si l’équipement peut être redémarré en toute sécurité après la réinitialisation de l’alarme,
• si une réparation du variateur, du moteur ou du câble est nécessaire,
• si le remplacement, la régénération ou la modernisation du système sera plus rentable.

Envoyez votre variateur ou moteur au diagnostic chez RGB Elektronika

Si le système de ventilation signale des erreurs, si le moteur de ventilateur fonctionne bruyamment, si le variateur s’arrête au démarrage ou si l’installation perd en rendement, il ne faut pas diagnostiquer le système uniquement « par les symptômes ». Dans de nombreux cas, un moteur endommagé provoque des alarmes du variateur, tandis qu’un variateur défectueux accélère la dégradation de l’isolement, des roulements ou des enroulements du moteur.

L’approche la plus sûre consiste à diagnostiquer en parallèle le variateur, le moteur de ventilateur et le câble moteur. Cela permet d’éviter le remplacement inutile d’un élément fonctionnel, de réduire le temps d’arrêt et de limiter le risque d’une nouvelle panne après le redémarrage de la ventilation.

Contactez RGB Elektronika si vous avez besoin d’un service tel que la réparation d’un variateur HVAC, le service d’un moteur de ventilateur, le diagnostic d’un entraînement de ventilation, la régénération d’un moteur, le choix d’une pièce de remplacement ou la modernisation d’un système de commande. —> Demander une réparation
